SWC-WH Uten Flex sveisetype Universalkobling

SWC-WH Uten Flex sveisetype Universalkobling

Raydafons SWC-WH Without Flex Welding Type Universal Coupling ikke-elastiske sveisede universalkoblinger bruker sveisede forbindelser for å sikre pålitelig overføring, noe som gjør dem til et pålitelig valg for høybelastningsapplikasjoner som metallurgisk utstyr og gruveutstyr. Vi er en produsent av fysiske koblinger i Kina. Som en pålitelig produsent tilbyr vi en stabil forsyning og kan skreddersy detaljer til utstyrets spesifikasjoner. For prisdetaljer, vennligst kontakt oss direkte.
Sveiset åk · No Flex Element · OEM Klar

SWC-WH Uten Flex sveisetype Universalkobling forKraftige drivaksler

En stiv kardankobling av sveisetype bygget for valseverk, kraner, gruvedrift og metallurgiske drivverk. Sveiset åk fjerner løsnede bolter. Presisjonsnålelagre holder friksjonen lav. Boring 100–550 mm, dreiemoment opptil 710 kN·m, 35CrMo legert stål, ISO 9001 produksjon i Ningbo, Kina.

Kjede100 – 550 mm
Nominelt dreiemoment1,25 – 710 kN·m
Brettvinkel15° – 25°
Materiale35CrMo stål
MOQ1 stk
Ledetid15 – 30 dager

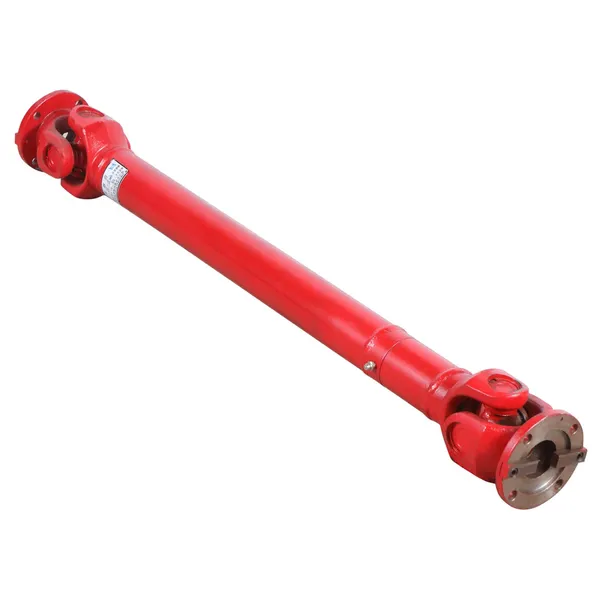

SWC-WH without flex welding type universal coupling welded yoke product photo

01Hva er en SWC-WH uten Flex Welding Type Universal Coupling?

SWC-WH er enstiv universalkoblingsom overfører dreiemoment gjennom et sveiset åk og et sentralt kryss som går på presisjonsnålelagre. I motsetning til flex-type koblinger, inneholder deningen elastisk element, så det er ingen gummi, ingen fjærpakning og ingen kompenserende fleksdel som kan slites ut. Det gjør det til det foretrukne valget når stasjonen krever dethøyt dreiemoment, høy støtmotstand og lang levetidheller enn torsjonsdemping.

Det sveisede åk er nøkkelforskjellen fra design med boltet åk. Under kontinuerlig vibrasjon kan boltede skjøter løsne, forårsake slitasje, tilbakeslag og til slutt svikt. Sveising fjerner den feilmodusen helt. For kjøpere innkjøpuniversalkoblinger for industrielle drivaksler, betyr dette færre vedlikeholdsstopp og lavere totale eierkostnader over koblingens levetid.

Hvis applikasjonen din trenger torsjonsoverholdelse i stedet for stivhet, sammenligne den medSWC-BH standard fleksibel sveisetypeeller det lange spennetSWC-CH lang fleksibel sveisetype, som legger til et fleksibelt element mellom de to åkene.

02SWC-WH tekniske spesifikasjoner: Boring, dreiemoment og feiljusteringsområde

Tabellen nedenfor viser alle standardstørrelser i SWC-WH-serien. Bruk den til å matche akseldiameteren, nødvendig nominelt dreiemoment og tilgjengelig installasjonslengde før du ber om et tilbud. Tilpassede boringer, kilespor og lengder er tilgjengelig på forespørsel.

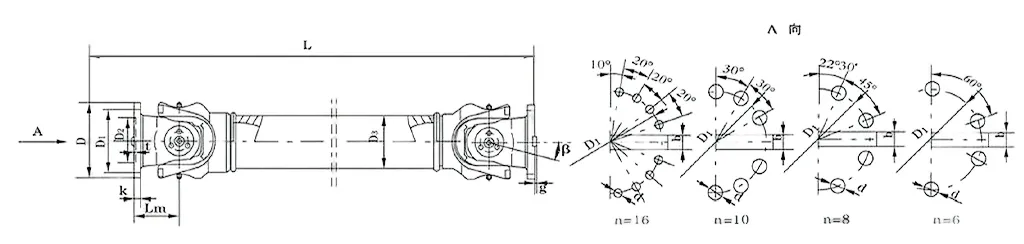

SWC-WH Uten Flex Welding Type Universal Coupling — Full Size Chart
Modell D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Treghet (kg·m²) Vekt (kg)
Lmin +100 mm Lmin +100 mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Kun kantet

SWC-WH kompenserer vinkelfeil opp til 15°–25°. For aksial bevegelse, par den med en glidende spline aksel.

Momentvalg

Bruk en servicefaktor på 1,5–2,5 på nominelt dreiemoment avhengig av sjokknivå og driftssyklus.

Kjede Matching

Standard D1 js11 / D2 H7 boringer oppført ovenfor. Tilpassede trinn eller splinede boringer tilgjengelig.

Flensalternativ

Hvis akselen din bruker et flensgrensesnitt, seSWC-WF flenstypei samme serie.

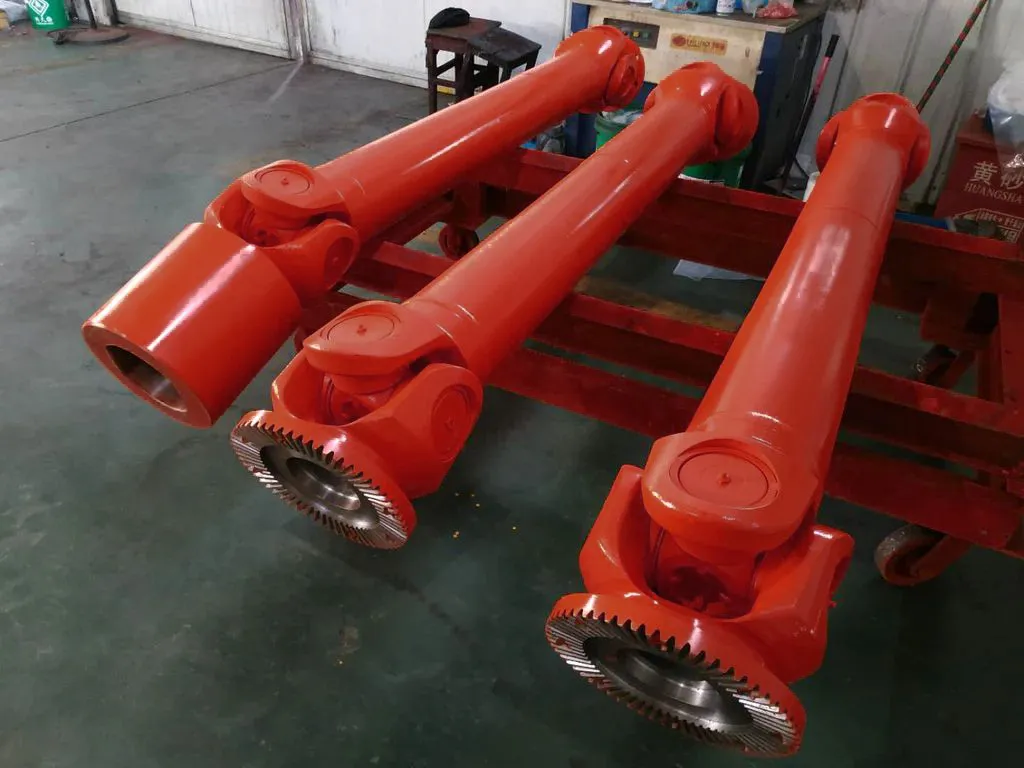

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Hvorfor kjøpere spesifiserer sveisede åkkoblinger for kraftige maskiner

Innkjøpsingeniører velger SWC-WH av tre kommersielle grunner:lavere nedetid, færre utskiftingssykluser og lavere totalkostnad per driftstime.

  • Ingen løsnede bolter.Det sveisede åket fjerner den vibrasjonsløsende feilmodusen som forkorter levetiden til boltede åkkoblinger i valseverk og knusere.
  • Høy dreiemomenttetthet.Opptil 710 kN·m nominelt dreiemoment i en kompakt konvolutt, som dekker de fleste tunge drivakseloppgaver.
  • Presisjons nålelager.Lav friksjon, høy effektivitet og et langt smøreintervall reduserer vedlikeholdsarbeidet.
  • 35CrMo legert stål.Varmebehandlet for slitasje, tretthet og støtmotstand i gruvedrift, metallurgi og marine miljøer.
  • Bred vinkeltoleranse.15°–25° kompensasjon reduserer innrettingskostnadene under installasjonen.
  • Brukbar design.Utskiftbare slitedeler forlenger koblingens økonomiske levetid utover en enkelt utskiftingssyklus.

04Hvor SWC-WH-koblinger brukes: applikasjoner og industrier

SWC-WH er spesifisert overalt hvor en stiv kobling med høyt dreiemoment må overleve kontinuerlige støt og vibrasjoner. Typiske installasjoner inkluderer:

Valseverk av stål Metallurgiske linjer Overhead kraner Havneheismaskiner Gruvetransportører Knusere og borerigger Marine fremdrift Dekksmaskineri Sement- og papirdrev Kraftige testbenker Driver for fornybar energi Kjemiske prosesslinjer

Hvis drevet også krever aksial forskyvning eller torsjonsoverholdelse, se gjennom heleuniversal koblingsområdeeller alternativetgirkoblingsseriefør du spesifiserer.

05Tilpassede SWC-WH-koblinger: OEM, Private Label og tegningsbasert produksjon

Raydafon er enOEM universalkoblingsprodusent, ikke et handelsselskap. Tilpasning håndteres i vårt eget ISO 9001-anlegg i Ningbo, Kina.

Kjede & Keyway

D1 js11, D2 H7 eller tilpasset toleranse. Parallelltast, spline eller krympedisk-grensesnitt.

Flensmønster

Boltsirkel, pilotdiameter og boltantall samsvarer med den tilhørende flenstegningen.

Lengde og balanse

Lmin og utvidede lengder. Dynamiske balansegrader for høyhastighetsaksler.

Belegg og merking

Maling, svart oksid, sink plating. Eget merkeskilt og merking.

Send en PDF-, DWG-, DXF- eller STEP-tegning med dine akseldimensjoner og driftssyklus. Våre ingeniører returnerer en størrelsesanbefaling og tilbud innen 24 timer.

06Kvalitetskontroll, sertifiseringer og 12 måneders garanti

Hver SWC-WH-kobling passerer en dokumentert inspeksjonsrute før forsendelse. Dette er bevissporet utenlandske kjøpere stoler på for leverandørgodkjenning og innkommende inspeksjon.

  • ISO 9001 sertifisert produksjonsprosess
  • Innkommende stålverifisering og varmebehandlingsposter
  • Målinspeksjonsrapport for boring, kilespor og Lmin
  • Sveisekontroll på åkskjøten
  • Lagertilpasning og rotasjonstest før pakking
  • 12 måneders begrenset garanti mot produksjonsfeil

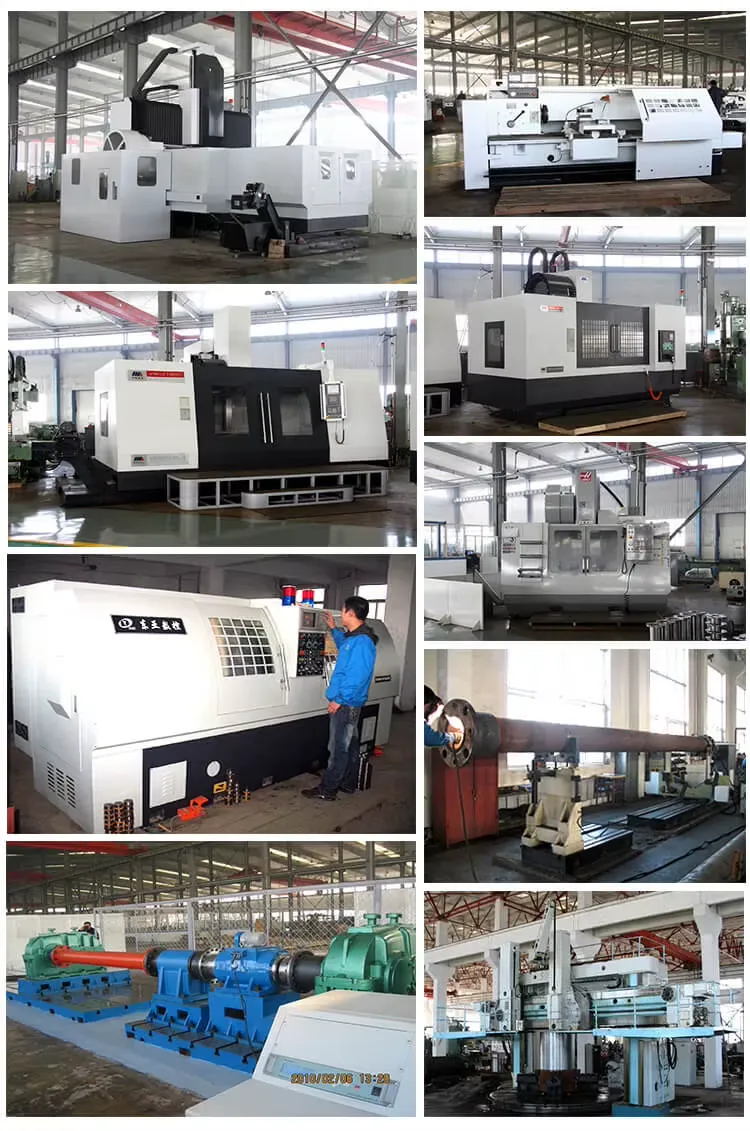

Raydafon universal coupling manufacturing workshop Ningbo China

07Hvordan bestille: MOQ, ledetid, pakking og frakt

MOQ

1 stk for standardstørrelser. Volumpris fra 50 stk.

Ledetid

15–30 dager etter trekkbekreftelse og innskudd.

Pakking

Trekasse, VCI anti-rust film, tørkemiddel, tilpasset pall for store størrelser.

Frakt

Sjø, luft eller ekspress. EXW / FOB / CIF / DDP vilkår tilgjengelig.

Dokumenter

CI, PL, CO, skjema A/E, materialsertifikat, dimensjonsrapport.

Betaling

T/T, L/C ved sikte og andre vilkår er omsettelige for gjentatte kjøpere.

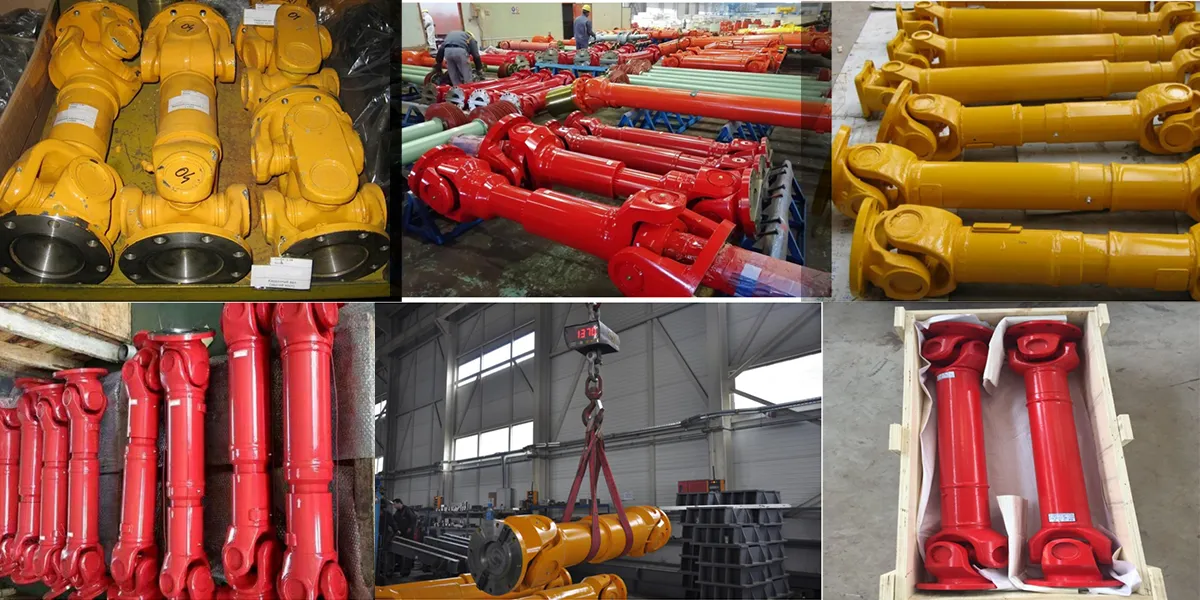

SWC-WH universal coupling inspection and assembly line

08SWC-WH Universal Coupling Kjøper FAQ

Hva betyr "uten bøyesveisetype" på SWC-WH-koblingen?

Det betyr at koblingen ikke har noe elastisk eller fleksibelt element i dreiemomentbanen, og åket er sammenføyd ved sveising i stedet for bolting. Dette fjerner løsnede skjøter under vibrasjon og øker strukturell stivhet. Det er det riktige valget for drev med høyt dreiemoment og høy støt der et fleksibelt element ikke er nødvendig.

Hva er dreiemoment- og boreområdet til SWC-WH-serien?

Gyreringsdiameter 100–550 mm, nominelt dreiemoment 1,25–710 kN·m, utmattingsmoment 0,63–355 kN·m, standard boring D1 57–426 mm. Tilpassede boringer og trappetrinn er tilgjengelige.

Hvilket materiale og lagre brukes?

Åk og flenser er varmebehandlet 35CrMo legert stål. Tverrtappen kjører på presisjonsnålelagre for å redusere friksjon og forlenge levetiden under kontinuerlig industriell bruk.

Hva er den maksimale feiljusteringsvinkelen?

Avhengig av størrelse, 15° til 25° vinkelfeil. SWC-WH kompenserer ikke aksial forskyvning – par den med en glidende spline eller teleskopisk aksel hvis aksial vandring eksisterer.

Tilbyr du OEM eller tilpassede SWC-WH koblinger?

Ja. Vi tilpasser boring, kilespor, flensmønster, lengde, balansegrad, overflatebehandling og navneskilt. Send en PDF-, DWG-, DXF- eller STEP-tegning og vi vil gi tilbud innen 24 timer.

Hva er MOQ, ledetid og garanti?

MOQ 1 stk for standardstørrelser. Ledetid 15–30 dager avhengig av størrelse og tilpasning. 12 måneders begrenset garanti mot produksjonsfeil.

Hvordan velger jeg riktig SWC-WH-størrelse for drivakselen min?

Oppgi nominelt dreiemoment, toppmoment, hastighet, akseldiametre, feiljusteringsvinkel og driftssyklus. Våre ingeniører vil anbefale størrelsen med riktig servicefaktor. Du kan også se heleuniversalkoblingsvalgguidefør du kontakter oss.

Kan jeg få en prøve før jeg legger inn en massebestilling?

Ja. Prøvebestillinger aksepteres for standardstørrelser. Prøvekostnader og frakt oppgis separat og kan krediteres mot den første massebestillingen.
