Snekkehjul i messing

Raydafon er en Kina-basert OEM-produsent og leverandør av snekkehjul i messing for snekkedrev i ingeniørmaskiner, metallurgisk utstyr, medisinsk utstyr, skipsbygging og automatisert lager. Standard produksjon bruker ZCuSn10Pb1 tinnbronse, hardhet HB≥80, slitestyrke ca. 30 % høyere enn vanlig messing. Gearet behandles gjennom fem presisjonstrinn - støping, grovdreiing, findreiing, hobbing og sliping - når tannoverflatens ruhet Ra≤1,6μm og inngrepsfeil under 0,05 mm med den matchende snekken. Transmisjonseffektiviteten er omtrent 15 % høyere enn den nasjonale standarden, og selvsmørende ytelse reduserer oljeavhengigheten. Kontinuerlig 5000-timers driftstest viser slitasje under 0,01 mm per 100 timer. Standard prøve: modul 0,5, 20 tenner, tenner diameter 11,2 mm, høyde 12 mm, ytre diameter 11 mm, boring 4 mm, vekt 16 g. Tilpasset modul, tennernummer, ytre diameter fra 50 mm til 300 mm og materialkvalitet støttes. Leveringen er rundt 15 dager for standardbestillinger. Send tegning, materialkvalitet, mengde og destinasjonshavn for et raskt tilbud.
Kina OEM Messing Worm Wheel Produsent

Produsent av snekkehjul i messing for snekkedrev innen ingeniør-, medisinsk- og skipsbyggingsutstyr

Raydafon er en Kina-basert fabrikk-direkte produsent og leverandør av messing ormehjul. Dette messingsnekkehjulet bruker ZCuSn10Pb1 tinnbronse med hardhet HB≥80 og slitestyrke ca. 30 % høyere enn vanlig messing. Den behandles gjennom fem presisjonstrinn – støping, grovdreiing, findreiing, hobbing og sliping – når tannoverflatens ruhet Ra≤1,6μm og inngrepsfeil under 0,05 mm med den matchende snekken. Overføringseffektiviteten er omtrent 15 % høyere enn den nasjonale standarden, og en 5000-timers kontinuerlig driftstest viser slitasje under 0,01 mm per 100 timer. Bruksområder inkluderer svinging av gravemaskiner, løfting av gaffeltrucker, valseverksvalsetransmisjon, roterende rammer for CT-skanner, justering av tannlegestoler, dekkkranløfting og automatiserte lagerstablere. Tilpasset modul, tennernummer og ytre diameter fra 50 mm til 300 mm støttes. Send tegning, materialkvalitet, mengde og destinasjonshavn for å be om et tilbud.

HB≥80Hardhet
Ra≤1,6μmTannoverflate
<0,05 mmMeshing feil
+15 %Effektivitet vs nasjonal standard
15 dagerStandard levering

Materiale, presisjon og selvsmøring fordeler

Raydafon produserer dette ormehjulet i messing med ZCuSn10Pb1 tinnbronse. Sammenlignet med vanlig messing tilbyr denne legeringen høyere hardhet, bedre slitestyrke og mer stabil ytelse under kontinuerlig belastning. Den fem-trinns produksjonsprosessen kontrollerer både tanngeometri og overflatefinish, noe som er viktig for jevn inngrep med snekkeskaftet.

Trinn 1 — Casting

ZCuSn10Pb1 tinnbronse støpes inn i emner med kontrollert kornstruktur for stabil hardhet.

Trinn 2 — Grov og fin dreiing

Ytre diameter, boring, trinn og flater dreies til toleranse før girskjæring.

Trinn 3 — Hobbing

Den spiralformede tannprofilen er kuttet for å matche snekkeskaftet, med tannnummer og modul kontrollert per tegning.

Trinn 4 — Sliping

Tannoverflaten slipes til Ra≤1,6μm og inngrepsfeil med ormen holdes under 0,05 mm.

Trinn 5 — Inspeksjon og pakking

Hardhet, dimensjon og inngrep kontrolleres. Antirustolje og beskyttende innpakning påføres før pakking.

For kjøpere som kjøper relaterte gir- og transmisjonsdeler, se gjennom helePresisjonsutstyrkategori, denSnekkegir og snekkeakselsiden, ogDupleks snekkeutstyrside.

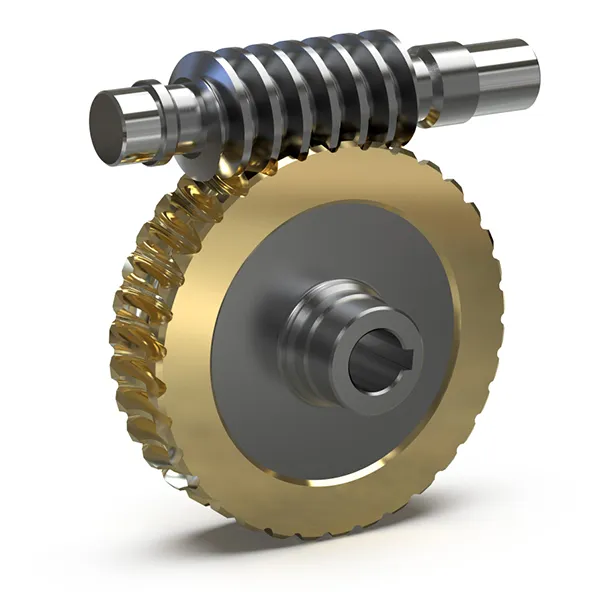

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
Ormehjul i messing produsert av ZCuSn10Pb1 tinnbronse

Standard spesifikasjoner og dimensjoner

Tabellene nedenfor viser standard prøvespesifikasjon, størrelse på snekkehjul og samsvarende størrelse på snekkegirakselen. Tilpasset modul, tennernummer, ytre diameter fra 50 mm til 300 mm, boring og materialkvalitet støttes for OEM-prosjekter.

Standard spesifikasjoner

Punkt Verdi
Materiale Messing (ZCuSn10Pb1 tinn bronse)
Farge Gul
Modul 0.5
Vekt 16 g

Størrelse på ormehjulet

Punkt Verdi
Tenner 20
Tennene diameter 11,2 mm
Høyde 12 mm / 0,47 tommer
Ytre diameter 11 mm / 0,43 tommer
Hulldiameter 4 mm / 0,16 tommer
Trinnstørrelse 9 × 7 mm / 0,35 × 0,27 tommer (Dia × H)
Total størrelse 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 tommer (H × OD × ID)

Størrelse på snekkegiraksel

Punkt Verdi
Høyde 20 mm / 0,79 tommer
Ytre diameter 9,8 mm / 0,39 tommer
Indre diameter 3,17 mm / 0,12 tommer
Størrelse 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 tommer (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Dimensjonsreferanse for standard snekkehjul i messing

Applikasjoner innen ingeniørmaskiner, medisinsk utstyr og skipsbygging

Teknisk maskineri

Gravemaskinens svingmekanismer er avhengige av at den håndterer dreiemoment med tung last og holder dreieskiven i gang og stopper jevnt under gjørmete forhold. Gaffelløftesystemer bruker den for presise løft ved 3 tonns last uten å riste.

Metallurgisk utstyr

Valseverksvalsetransmisjon opprettholder stabil drift ved 250°C, og støtter jevn stålplatetykkelse. Ståltut vippeanordninger bruker sine selvsmørende egenskaper for å unngå oljeforurensning av smeltet stål.

Medisinsk utstyr

Roterende CT-skannerrammer kjører under 45 dB med dette ormehjulet i messing, som støtter klar bildebehandling. Tannbehandlingsstoljusteringer oppnår 0,5 mm presisjonsløfting og -senking.

Skipsbygging

Dekkkranens mekanismer motstår saltspraykorrosjon og glir fortsatt ikke etter 500 timers saltspraytesting. Skipsstyringssystemer opprettholder nøyaktig retningskontroll i vind og bølger.

Automatisert lager

Løftesystemer for stabler utfører 20 handlinger per minutt med posisjoneringsfeil som ikke overstiger 1 mm. Styreanordninger for sorteringslinje håndterer retningsendringer i høy hastighet uten pakkestopp.

Tekstil og emballasje

Tekstil- og emballasjeutstyr drar nytte av stabil kraftoverføring, selvsmøring og redusert energiforbruk under lange sammenhengende skift.

For relaterte girkomponenter, se gjennomSkrue Gearkategorien ogBevel Gearside.

Kvalitetsbevis, testing og eksportstøtte

Material- og hardhetsregistreringer

ZCuSn10Pb1 tinnbronsekvalitet, hardhet HB≥80 og varmebehandlings- eller støpeposter kan leveres med bulkforsendelser.

Tannprofil og dimensjonskontroll

Modul, tannnummer, tennerdiameter, ytre diameter, boring og trinndimensjoner inspiseres mot bestilt tegning eller prøve.

Meshing og støysjekk

Hver batch kontrolleres for meshing feil under 0,05 mm med den matchende ormen, jevn rotasjon og lav kjørestøy.

Eksporter emballasje

Gir er fullpakket med antirustolje og beskyttende innpakning. Bulkordrer kan palleteres og festes for sjøfrakt, luftfrakt eller ekspresslevering.

Tilpasset OEM-bestillingsprosess

Trinn 01 Send søknadsdetaljer

Oppgi modul, tennernummer, ytre diameter, boring, trinnstørrelse, materialkvalitet, mengde og destinasjonsport.

Trinn 02 Tegning eller prøvegjennomgang

Raydafon gjennomgår OEM-tegningen eller den fysiske prøven og bekrefter spesifikasjoner og materialvalg.

Trinn 03 Prøve og godkjenning

For tilpassede prosjekter produserer Raydafon en prøve for kjøperbekreftelse før bulkproduksjon.

Trinn 04 Produksjon og tilbud

Etter godkjenning gir Raydafon et FOB Ningbo-tilbud, produksjonsplan og pakkedetaljer.

Ofte stilte spørsmål

Hva er et snekkehjul i messing?

Et snekkehjul av messing er hjuldelen av et snekkedrev, som går i inngrep med en snekkeaksel for å overføre bevegelse og dreiemoment i en 90° akselvinkel. Messing og bronselegeringer brukes fordi de gir lav friksjon, god slitestyrke og selvsmørende egenskaper når de pares med en herdet stålsnekke.

Hvilket materiale bruker Raydafon?

Raydafons standardproduksjon bruker ZCuSn10Pb1 tinnbronse med hardhet HB≥80 og slitestyrke omtrent 30 % høyere enn vanlig messing. Andre bronse- eller messingkvaliteter kan brukes på forespørsel avhengig av belastning, hastighet og miljø.

Hvilken presisjon og effektivitet kan oppnås?

Gearet behandles gjennom fem presisjonstrinn - støping, grovdreiing, findreiing, hobbing og sliping - når tannoverflatens ruhet Ra≤1,6μm og inngrepsfeil under 0,05 mm med den matchende snekken. Overføringseffektiviteten er omtrent 15 % høyere enn den nasjonale standarden, og en 5000-timers kontinuerlig driftstest viser slitasje under 0,01 mm per 100 timer.

Hva er standard prøvestørrelse?

Standard prøve: modul 0,5, 20 tenner, tenner diameter 11,2 mm, høyde 12 mm, ytre diameter 11 mm, boring 4 mm, vekt 16 g. Matchende snekkegiraksel: høyde 20 mm, ytre diameter 9,8 mm, innvendig diameter 3,17 mm. Tilpasset modul, tannnummer, ytre diameter 50-300 mm og boring støttes.

Hva er hovedapplikasjonene?

Bruksområder inkluderer svingemekanismer for gravemaskiner, løftesystemer for gaffeltrucker, valseverksrulletransmisjon, vippeanordninger for ståltut, roterende rammer for CT-skanner, justering av tannlegestoler, dekkkranløfting, skipsstyringssystemer, automatiserte lagerstablere og styreenheter for sorteringslinje.

Hvilken informasjon er nødvendig for et tilbud?

Send tegnings- eller prøvedetaljer, modul, tennernummer, ytre diameter, boring, materialkvalitet, mengde og destinasjonsport. Raydafon vil svare med et FOB Ningbo-tilbud og ledetid.

Hva er leveringstiden?

Standardbestillinger sendes innen ca. 15 dager etter ordrebekreftelse. Egendefinerte eller bulkbestillinger avhenger av tegningskompleksitet og kvantitet. Raydafon gir en oppdatert tidsplan etter godkjenning.

Klar til å kjøpe tilpassede messing-snekkehjul?

Send tegnings- eller prøvedetaljer, modul, tennernummer, ytre diameter, boring, materialkvalitet, bestillingsmengde og destinasjonsport. Raydafon vil bekrefte spesifikasjonen, produsere en prøve om nødvendig, og deretter gi et FOB Ningbo-tilbud med ledetid og pakkedetaljer.
