Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Raydafon Agricultural Drive Systems

Landbruksgirkasseprodusent for roterende jordfresere, klippere, såmaskiner og fôrblandere

Raydafon bygger landbruksgirkasser for redskapene som faktisk gjør jobben: rotorfreser, slagleklippere, gressklippere, gjødselspredere, såmaskiner, TMR-fôrblandere og ballepresser. Hver enhet produseres i vår egen fabrikk, fra husstøping og girskjæring til varmebehandling, montering og innkjøringstesting, under et ISO 9001 kvalitetssystem.

Kjøpere kommer til oss med en traktorkraftuttaksvurdering, en redskapstegning, en defekt girkasseprøve eller bare en driftstilstand. Vi bekrefter forholdet, dreiemomentklassen, inngangs-/utgangsgrensesnittet og husets orientering, og produserer deretter mot den spesifikasjonen.

100–2000 N·mUtgangsmomentområde
540 / 1000 rpmStandard kraftuttaksinngang
96 %+Overføringseffektivitet
15 dagerEksempel på ledetid
Produktoversikt

Hva Raydafon produserer

Raydafon fokuserer på overføringssystemer for landbruksutstyr. Det nåværende utvalget dekker gressklippergirkasser, slagklippergirkasser (sidemonterte gresskverngirkasser), roterende rorkultgirkasser, klippereduksjonsgir og dedikerte girkasser for gjødsel- og såmaskiner. Hver husform, girsett og utgangsflens er designet rundt en spesifikk redskapsarbeidstilstand i stedet for kopiert fra en generisk katalog.

  • Kompakt hus, stabil girkasse— Spiral- eller cylindriske tannhjul av legert stål av høy kvalitet, lav kjørestøy, minimal vibrasjon, lengre mekanisk levetid.
  • Høyt dreiemoment for tøffe forhold— stor moduldesign med herdede tannoverflater, egnet for tung belastning, glatt, støvete underlag: tett gress, skogkanter, skråninger og grus.
  • Flere monteringsgrensesnitt— standard kraftuttaksinngang (1-3/8" Z6 / Z21) med en rekke utgangsflensformer som passer til forskjellige redskapsmodeller.
  • Design med lite vedlikehold— Optimalisert intern smøring med oljenivåvindu og lufting, som reduserer daglig vedlikeholdsfrekvens.
  • Full tilpasningsstøtte— OEM- og ODM-tjeneste for forhold, monteringsretning, input/output form og husstruktur. Prøver levert på så raskt som 15 dager.

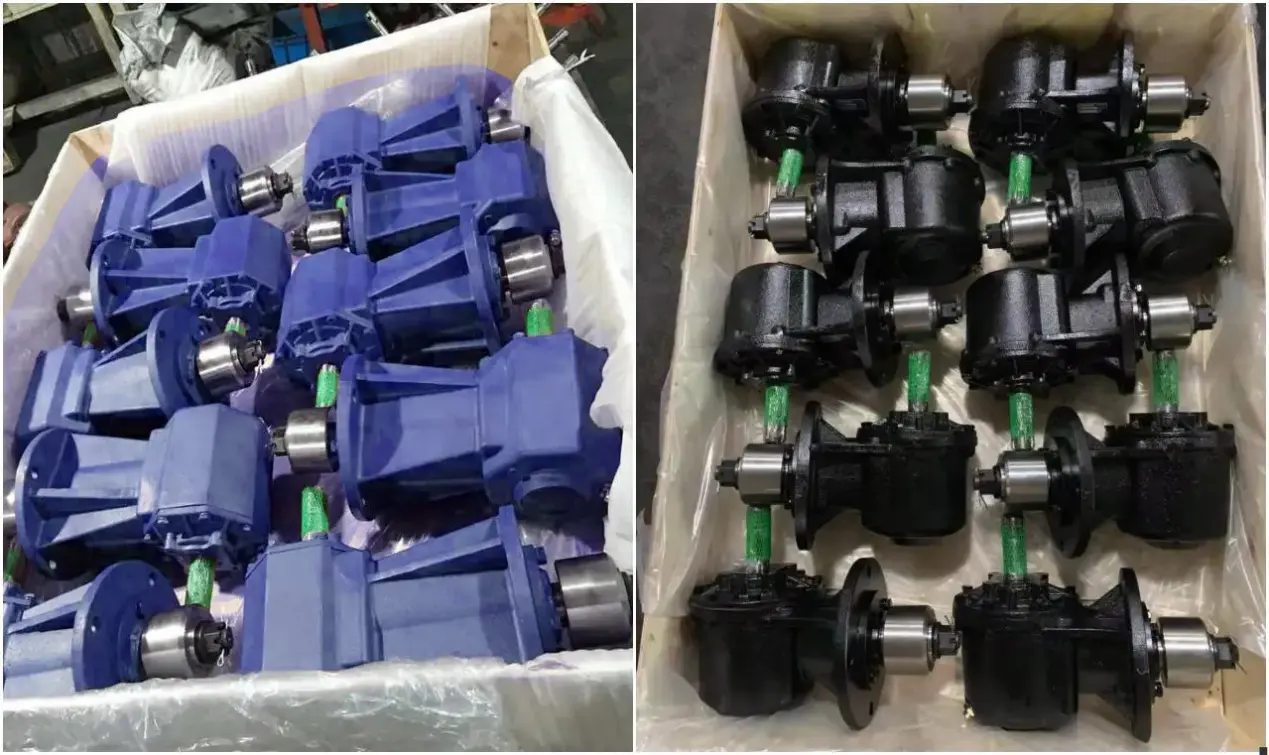

Agricultural gearbox manufactured by Raydafon
Raydafons utvalg av landbruksgirkasser — hus støpt og maskinert internt, girsett produsert og varmebehandlet på stedet.

Raydafons produkter er mye brukt på små og mellomstore traktorer som monterer landbruksredskaper, spesielt på høyspesifisert gårdsutstyr for det europeiske og amerikanske markedet. Enheter er i drift i Tyskland, Italia, USA og Brasil med lokale merker og store OEM-er. Vi leverer enkeltenheter samt volumproduksjon og langsiktige leveranseavtaler.

Ved siden av landbruksgirkasser produserer Raydafon presisjonstransmisjonsdeler inkludertgir i plast, vinkelgirogskru tannhjulfor industriell automasjon, matmaskiner og medisinsk utstyr, slik at flere støttekomponenter kan hentes fra én leverandør.

Valgguide

Hvordan velge en landbruksgirkasse som passer til jobben

Pris og utseende er feil utgangspunkt. Det som avgjør om en girkasse varer en sesong eller et tiår, er hvor godt den matcher redskapet, traktoren og underlaget den jobber på. De fire kriteriene nedenfor dekker spørsmålene våre ingeniører stiller ved nesten alle henvendelser.

  1. Bekreft applikasjonstypen først Redskapskategori driver hele designet. Gressklippergirkasser trenger høyhastighetsdrift og slagfasthet. Girkasser med rorkult og roterende rorkult legger vekt på dreiemoment og strukturell styrke. Såmaskiner og sprøytere bruker lettere strukturer med høyere krav til overføringseffektivitet og vedlikeholdskomfort.
  2. Match monterings- og drivparametrene Inngangshastighet og effektforhold må samsvare med traktorens kraftuttak. Inngående og utgående akseldiameter og tilkoblingstype må være kompatible med det eksisterende kraftuttaksgrensesnittet. Avstand mellom monteringshull og installasjonsretning må tillate en ren passform til redskapsrammen. Rotasjonsretningen må bekreftes for å unngå å kjøre redskapet bakover.
  3. Sjekk materiale og bearbeiding Landbruksgirkasser av høy kvalitet bruker duktilt jernhus med innvendige gir i legert stål som 20CrMnTi, karburert og bråkjølt for slitestyrke. Under støvete eller gjørmete arbeidsforhold må tetningsstrukturen være spesielt forsterket for å hindre at smøreolje lekker ut og grus kommer inn.
  4. Kontroller dreiemomentets bæreevne Bekreft girkassens maksimale utgående dreiemoment mot den faktiske redskapsbelastningen, spesielt ved høybelastningsoperasjoner som dyp jordarbeiding og tung gressklipping. Kraftige girkasser bør velges fremfor en lettere enhet som vil gå varm og svikte tidlig.
  5. Vurder servicevennlighet Landbruksutstyr arbeider utendørs kontinuerlig. En girkasse med et observasjonsvindu for oljenivå og lett tilgjengelig oljeavløpsport er betydelig enklere å vedlikeholde, og tilgjengeligheten av deler er like viktig som den opprinnelige spesifikasjonen.

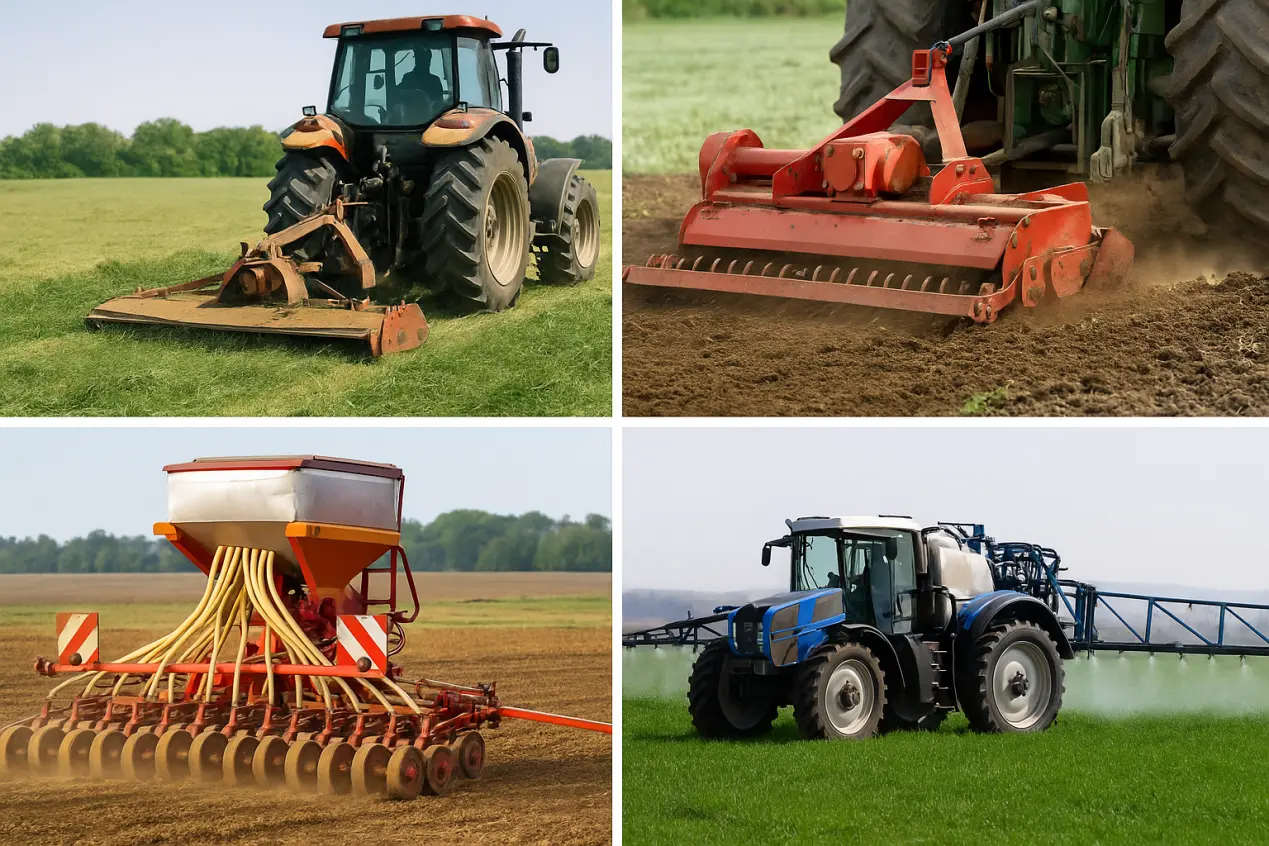

Agricultural gearbox selection and matching
Tilpasningsforhold, kraftuttaksgrensesnitt og monteringsoppsett før produksjon unngår de vanligste monteringsproblemene i feltet.
Ytelsesdata

Maksimalt dreiemoment og hastighetsområde for Raydafon landbruksgirkasser

Bæreevne er den enkeltfaktoren som avgjør om et redskap overlever en lang sesong med høybelastningsarbeid. Raydafon har utviklet en serie girkasser fra lette til tunge, som dekker hele spekteret av traktormonterte redskaper. Hver enhet blir lasttestet før den forlater fabrikken.

Utgangsmomentdekning

Lys serien 100–300 N·m Sprøyter, såmaskiner og lette redskaper der vekt og effektivitet betyr mest.
Middels serie 500–900 N·m Slåmaskiner og roterende jordfresere arbeider kontinuerlig på tvers av blandede åkerforhold.
Heavy-Duty-serien Opptil 1500 N·m Ballepresser, gjødselblandere og knusere som kjører vedvarende høybelastningssykluser.
Spesialtilpasset 2000+ N·m topp Ekstreme arbeidsforhold og komplekse miljøer som krever maksimalt dreiemoment.
Standard kraftuttaksinngang 540 / 1000 rpm Kompatibel med mainstream traktorkraftuttaksgrensesnitt over hele verden.
Høyhastighets tilpasset Opp til 2000 rpm For høyeffektive traktorer og kraftmaskiner som krever høyere inngangshastigheter.

Hastighet og effektivitet

Utgangshastigheten avhenger av valgt reduksjonsforhold, med utgangsområder som dekker fra noen få dusin opp til flere hundre o/min, avhengig av modell. Gir er slipt til høy presisjon med optimalisert tannform for å sikre jevn inngrep ved høy hastighet, noe som gir overføringseffektivitet over 96 % og driftsstøy kontrollert under 72 dB.

96 %+ effektivitet <72 dB støy 540 rpm kraftuttak 1000 rpm kraftuttak 2000 rpm høyhastighets Last testet

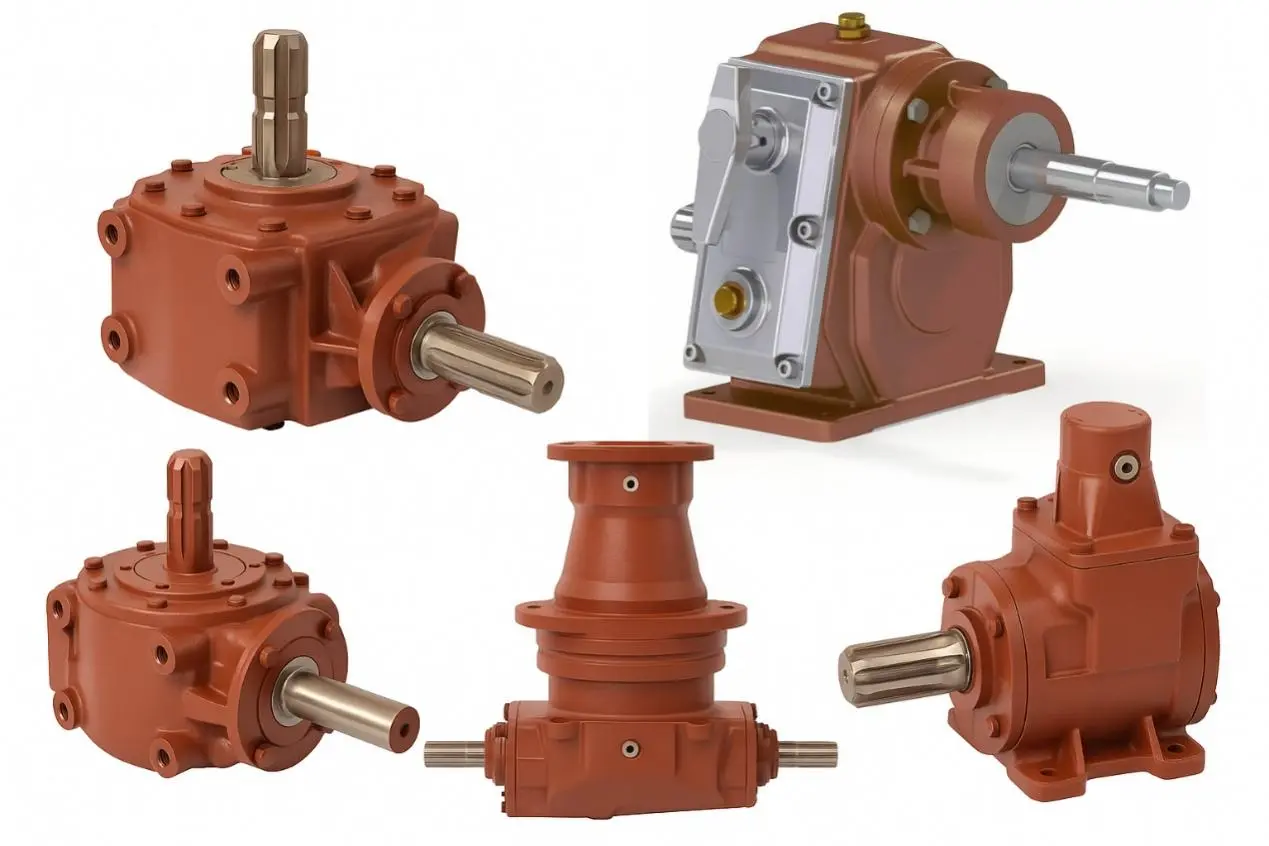

Raydafon agricultural gearbox torque and speed range
Hver girkasse er lastet og innkjøringstestet før forsendelse for å bekrefte bærende ytelse i forhold til kundespesifikasjonen.
Servicevennlighet

Er girkassen for landbruksmaskiner lett å demontere og reparere?

Ved daglig bruk slites en girkasse til slutt, lekker olje eller utvikler en unormal girstøy. Det som betyr noe på det tidspunktet er hvor raskt enheten kan åpnes, inspiseres og settes i drift igjen. Raydafon girkasser er designet rundt den praktiske virkeligheten – kompakt totalt sett, men grei å ta av og bygge om.

  • Modulær design— inngående aksel, utgående aksel, girsett og hus er satt sammen av standardiserte deler. Konvensjonelle verktøy er nok til de fleste demonterings- og monteringsarbeid.
  • Enkelt skall og oversiktlig boltoppsett— huset er en symmetrisk delt støpejernskonstruksjon med uhindrede bolter med god avstand. Løsne dem i rekkefølge for å åpne dekselet og inspisere innvendig.
  • Høy deler felleshet— gir, oljetetninger og lagre er standard i størrelse og svært utskiftbare. Reservedeler bestilles etter delenummer uten tilpasset produksjon.
  • Dokumentasjon leveres— hver girkasse leveres med et eksplodert diagram og demonteringsinstruksjoner som dekker delenummer, monteringsrekkefølge og forholdsregler, for intern reparasjon eller ekstern støtte fra vårt tekniske team.
  • Anbefalt inspeksjonsintervall— sjekk slitasje på oljetetningsringene etter hver 500. driftstime, og inspiser tannhjulets inngrepsoverflate for unormal slitasje eller riss. Rettidig behandling forlenger levetiden betydelig.

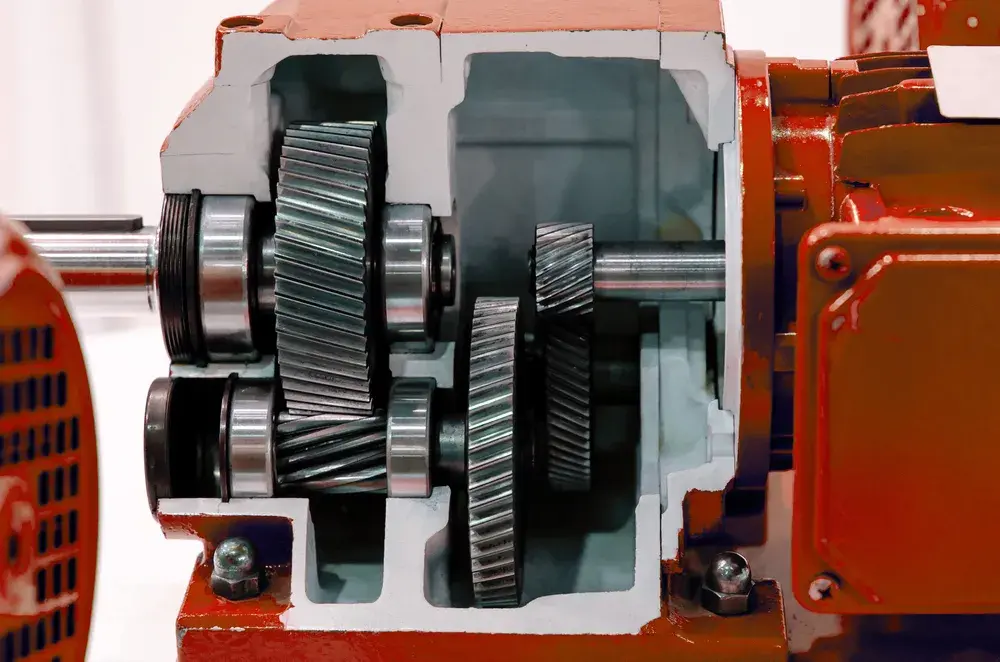

Agricultural gearbox disassembly and maintenance
Modulær konstruksjon med standardiserte interne deler holder feltservice enkel og forutsigbare kostnadene for reservedeler.

Hva vi anbefaler for flåteoperatører

Ha ett ekstra oljetetnings- og lagersett per girkassemodell på lager. På en 500-timers inspeksjonssyklus gjør dette et havari midt i sesongen til en reparasjon samme dag, som vanligvis er forskjellen mellom å beholde et høstingsvindu og å miste det.

Kjøpers spørsmål

Vanlige spørsmål om landbruksgirkasse

Hvilken informasjon trenger jeg å sende for tilbud på girkasse?

Send redskapstypen, traktorens kraftuttakshastighet, nødvendig utgangshastighet eller -forhold, maksimalt arbeidsmoment, inngående og utgående akseldimensjoner, monteringshullsavstand og installasjonsretning. En tegning, prøvefoto eller delenummer fremskynder bekreftelsen betraktelig.

Kan du bygge en girkasse for å erstatte et spesifikt merke?

Ja. Vi produserer jevnlig erstatningsgirkasser tilpasset etablerte modeller, inkludert fôrblandergirkasser som er kompatible med Comer og lignende serier. Send originalt delenummer eller en dimensjonert tegning så bekrefter vi treffet før produksjon.

Hva er prøvetiden for en tilpasset girkasse?

Tilpassede prøver leveres vanligvis på rundt 15 dager, avhengig av husets kompleksitet og krav til girskjæring. Volumproduksjonstidspunkt bekreftes sammen med tilbudet.

Hvordan håndterer du krav til smøring og vedlikehold?

Hver girkasse er utstyrt med et oljenivåvindu og lufting. Vi anbefaler å kontrollere oljetetningens tilstand hver 500. driftstime og inspisere girets inngrepsoverflate for slitasje. Detaljerte vedlikeholdsinstruksjoner leveres med hver enhet.

Leverer du andre drivverkskomponenter ved siden av girkassen?

Ja. Raydafon produserer ogsåPTO aksler, planetgirkasser, snekkegirkasser, presisjonsgir oghydrauliske sylindre, slik at en komplett redskapsdrivlinje kan hentes fra én leverandør.

Kan du levere volumproduksjon og langsiktige avtaler?

Ja. Vi støtter kjøp av én enhet samt tilpasning av store volum og langsiktige leveranseavtaler. Kontakt oss med dine årlige volumer og nødvendige spesifikasjoner for å diskutere vilkår.

Få tilbud på landbruksgirkasse

Send oss ​​din redskapstype, kraftuttakshastighet, forhold, momentkrav og monteringsdetaljer. Raydafon vil bekrefte spesifikasjonen, anbefale passende serie og returnere et tilbud med leveringstid. Valgmanualer og tekniske parametertabeller er tilgjengelig på forespørsel.

View as

Gjødselssåmaskin girkasse EP190-R3 for gjødselspreder

Gjødselssåmaskin girkasse EP190-R3 for gjødselspreder

Som kinesisk produsent og leverandør laget vi denne girkassen på vår egen fabrikk. Den er spesielt tilpasset EP190-R3-modellen. Hastighetsforholdet på 5,8:1 er helt riktig. Den fortykkede støpejernsboksen er ikke redd for 300 kg gjødsel. Fertilizer Seeder Gearbox EP190-R3 for Fertilizer Broadcaster er alle "hamret" av høyfrekvent bråkjøling, og tannoverflaten er hard nok til å tåle HRC55-slitasjetesten. Friksjonen av partikler og ujevnheter i åkeren ved spredning av gjødsel vil ikke påvirke ytelsen til produktene våre. Prisen er overkommelig direkte fra fabrikk!
Gjødselssåmaskin girkasse EP35 for gjødselspreder

Gjødselssåmaskin girkasse EP35 for gjødselspreder

Som en profesjonell produsent og leverandør i Kina har Raydafons egen fabrikk på genialt vis laget gjødselsåingsgirkassen EP35 for gjødselspreder, som er skreddersydd for gjødselspredere! Produktet passer for vanlige gjødselspredermodeller, og hastighetsforholdet er nøyaktig tilpasset EP35-serien. Boksen er laget av høystyrke støpt aluminiumslegering, som er lett, men har sterk slagfasthet og tåler 8 timers kontinuerlig drift med høy intensitet. Tannhjulene er nitrert, med en overflatehardhet på HV700 og en 50 % økning i slitestyrke. Fra FoU og produksjon til kvalitetsinspeksjon og forsendelse kontrollerer vi hele prosessen og gir deg effektive og holdbare transmisjonsløsninger for gjødselspreder til en meget konkurransedyktig pris!
Feed Mixer Girboks for TMR Blander EP-RMG

Feed Mixer Girboks for TMR Blander EP-RMG

Som en kraftig produsent og leverandør i Kina er Raydafons fôrblander girkasse for TMR blander EP RMG produsert i egen fabrikk spesialdesignet for presisjonsfôring! Produktet er egnet for EP RMG serie TMR blandere, med hastighetsforhold fra 3:1 til 12:1. Bokskroppen er laget av fortykket støpejern og tåler 10 tonns fôrblandingsbelastning. Tannhjulene er karburert og bråkjølt, og tannoverflatens hardhet når HRC58, og slitestyrken er forbedret med 40%. Den er utstyrt med importerte lagre på innsiden for å støtte 24-timers kontinuerlig drift uten fastkjøring. Fra forskning og utvikling til montering, vi kontrollerer strengt kvaliteten gjennom hele prosessen, og leverer effektive og stabile overføringsløsninger for rancher til en meget konkurransedyktig pris!
Comer Replacement Feed Mixer girkasse

Comer Replacement Feed Mixer girkasse

En Raydafon-produsert erstatning for C3A fôrblandergirkassen brukt på blandevogner og TMR-matere. Vurdert for en 540 rpm inngang og opptil 92 kW inngangseffekt, med 1-3/4 tommers Z20 splinede inngangs- og utgangstilkoblinger på standard C3A-monteringsmønster. Huset er av støpejern; gir er karburisert og bråkjølt til HRC55 eller høyere for slitasje- og slagmotstand, og importerte høyhastighetslagre bærer blandebelastningen i kontinuerlig daglig drift. Forhold på 1:1 og 1,8:1 er tilgjengelig for dette mønsteret. Kompatibel med blandevogner fra Aksa, DAF Agro, Falke Maschinenbau, Euromilk og Metal-Fach. Comer og C3A er varemerker for Comer Industries; Raydafon er en uavhengig produsent og er ikke tilknyttet dem. Send ditt forhold og et bilde av det gamle navneskiltet for en monteringsbekreftelse og tilbud innen 24 timer.
Som en pålitelig Landbruksgirkasse-produsent og leverandør i Kina har produktene våre bestått CE-sertifisering. Hvis du ønsker å kjøpe kvalitetsprodukter, vennligst kontakt oss.
