Helical Gear i plast

Raydafon støper skreddersydde spiralformede tannhjul av plast i POM og nylon på sin egen fabrikk i Ningbo, Kina. Standardverktøy dekker modul M0.1–M2.0, boringer fra Ø1,40 mm til Ø3,05 mm, ytre diameter Ø10–Ø50 mm (opptil Ø120 mm på spesialverktøy) og flatebredder 2,0–10,0 mm, med et arbeidstemperaturområde på −30 °C til +100 °C. Fordi tannformen produseres i injeksjonsformen i stedet for å kuttes, forblir skruevinkelen og profilen konsistente over hele batchen, og girene kjører selvsmørende og stille – målt støy er omtrent 20 % lavere enn tilsvarende cylindriske drivenheter i samme applikasjon. Glassfylte kvaliteter er tilgjengelig der høyere dreiemoment eller stivhet er nødvendig, og maskinert plast- eller metallgir er oppgitt der støpt plast ikke kan oppfylle plikten. Send tegningen eller prøvedetaljer for en verktøysjekk og tilbud innen 24 timer.

Helical Gear i plast — POM & Nylon, M0.1 til M2.0

Sprøytestøpte spiralgir for små drev som trenger stillegående gang, ingen smøring og lav vekt. Standardverktøy dekker modulene M0.1–M2.0, boringer fra Ø1.40 til Ø3.05 mm, ytre diameter Ø10–Ø50 mm og flatebredder 2.0–10.0 mm, med støpt tanngeometri i stedet for kuttetenner – slik at tann-til-tann-konsistensen holder seg over hele partiet.

  • M0.1–M2.0Standard modulutvalg
  • Ø1,40–3,05Standard boringområde
  • Ø10–50Ytre diameterområde (mm)
  • -30 til +100Arbeidstemperatur (°C)

Produsent av spiralformede plastgear i Kina — tilpassede POM- og nylonspiralformede gir

Raydafon støper spiralformede gir av plast i sin egen fabrikk i Ningbo, Kina, for OEM-er som trenger et stillegående, selvsmørende gir i stedet for et kutt stål. Girtennene er formet i sprøytestøpeformen, slik at spiralvinkelen, profilen og boreposisjonen fikseres av verktøyet i stedet for ved et senere maskineringstrinn - som er grunnen til at batch-til-batch-tannformen forblir konsistent og hvorfor enhetskostnadene faller når verktøyet er i gang. Typiske kjøpere er småmaskinbyggere, produsenter av medisinsk utstyr og laboratorieutstyr, produsenter av apparater og pumper, og alle som erstatter et smurt metallgirpar med et vedlikeholdsfritt plastikk.

Standardverktøy er den raskeste og billigste ruten: send modulen, tanntelling, skruevinkel, boring og flatebredde, og hvis formen eksisterer, siterer vi fra lagerverktøy. Der geometrien er ny, bygger vi verktøyet og former etter din tegning. Relaterte produkter fra samme verksted inkludererspiralformet girrekkevidde i metall for høyere dreiemoment, heleplastutstyrlinje i spore, orm og indre former, ogsylindriske tannhjulhvis stasjonen din ikke trenger spiralformet overlapping.

Spesifikasjoner

  • ProdukttypeHelisk gir (sprøytestøpt)
  • Standard modulM0.1 – M2.0
  • MaterialePolyacetal (POM) / Nylon, glassfylte kvaliteter på forespørsel
  • Standard boringØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm
  • Ytre diameterØ10,0 – Ø50,0 mm, opp til Ø120 mm på tilpasset verktøy
  • Ansiktsbredde (L)2,0 – 10,0 mm
  • Arbeidstemperatur−30 °C til +100 °C
  • SmøringSelvsmørende, ikke nødvendig med fett ved normal bruk
  • TilpasningModul til M3.0, tanntelling, helixvinkel, boring, nav, kilespor, farge

Standard spesifikasjon. Boring, ytre diameter og flatebredde er fleksible innenfor de viste områdene – fortell oss verdiene du trenger.

Type Modul Materialee Kjede Ytre diameter Ansiktsbredde (L)
Helical gear M0.1 – M2.0 Polyacetal (POM) / Nylon Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm (fleksibel) Ø10,0 – Ø50,0 mm (fleksibel) 2,0 – 10,0 mm (fleksibel)

Toleranse og kapasitet:støpte plastgir har et bredere toleransebånd enn kuttede metallgir, og de nøyaktige tallene avhenger av modul, veggtykkelse og materialkvalitet. Vennligst oppgi spill- og senteravstandstoleransen din montering trenger på tilbudsstadiet - vi vil bekrefte hva verktøyet kan holde, eller anbefale et kuttet gir hvis plast ikke kan møte det.

POM eller Nylon: Velge riktig materiale

Polyacetal (POM)

Standardvalget for små presisjonsgir. Lav friksjon, høy stivhet og meget stabile dimensjoner under fuktighet, noe som holder senteravstand og tilbakeslag forutsigbart. Best for kontinuerlige drev og for sammenstillinger der giret må holde toleranse over måneder.

Nylon (PA)

Tøffere og mer slagtolerant enn POM, med bedre demping av støt og vibrasjoner, men den absorberer fuktighet og endrer dimensjon litt med fuktighet. Egnet til intermitterende, støtbelastede eller høyvibrerende stasjoner i stedet for posisjonering med tett toleranse.

Glassfylte karakterer

Tilsetning av glassfiber øker styrken og stivheten for høyere dreiemoment, og forbedrer krypemotstanden ved forhøyet temperatur, men øker formslitasjen og reduserer den naturlige dempingen litt. Vi vil gi råd om karakter og forventet levetid for din plikt.

Hvis dreiemomentkravet ditt er høyere enn det støpt plast kan bære, er det ærlige svaret et kutt gir - se vårsylindrisk tannhjulog spiralgirserie i metall. Vi vil heller sitere den riktige delen enn å selge et plastgir som svikter i service.

Produktdetaljer

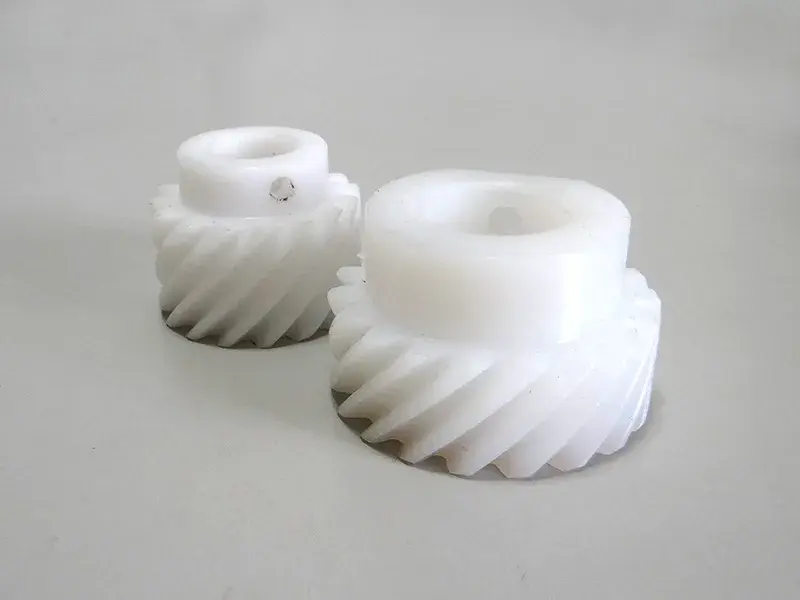

Bildene nedenfor viser våre støpte spiralformede tannhjul i plast: tannform, nav- og borefinish, og det sammensatte girsettet.

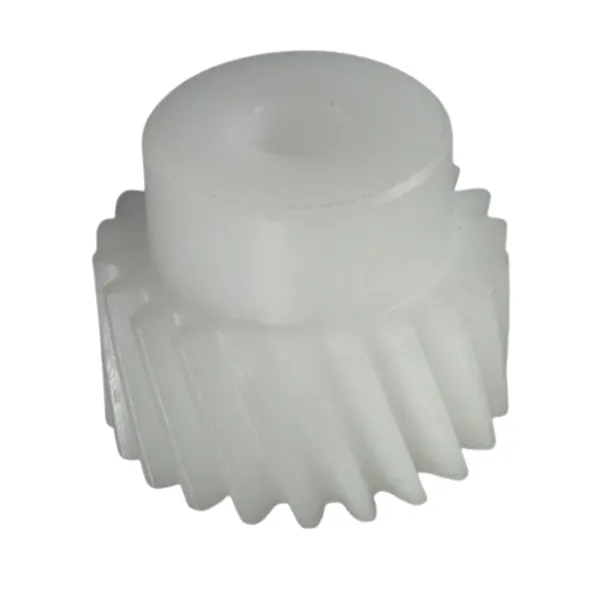

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Støpt spiralformet tannhjul i plast - spiralvinkel, tannform og ferdig boring.

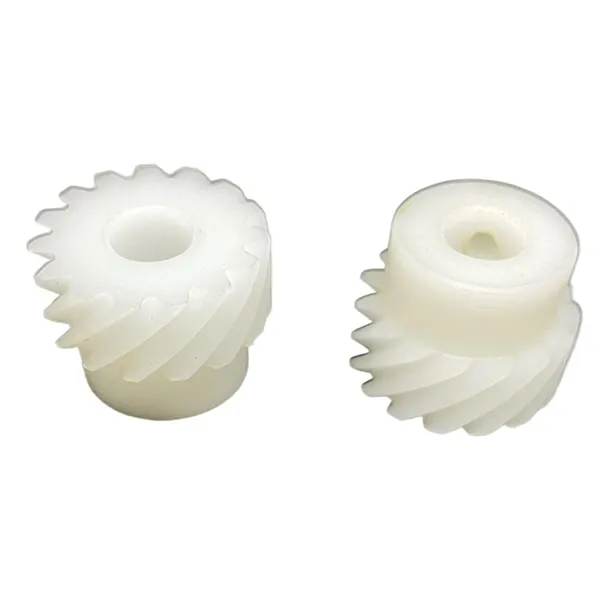

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Standard POM spiralgir med nav og presisjonsboring.

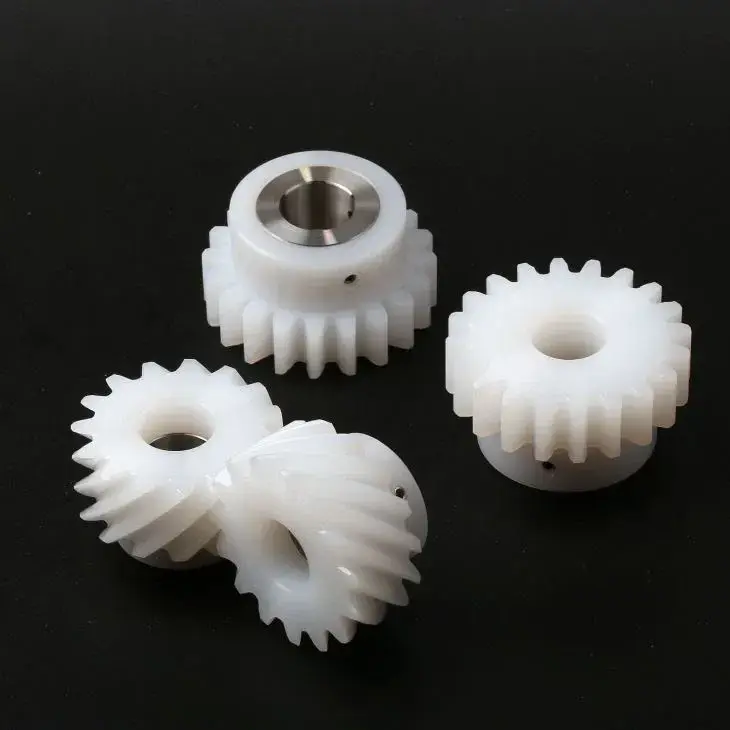

Plastic helical gear set assembled in a small drive application
Spiralformet girsett i plast satt sammen i en liten stasjon.

Viktige fordeler

  1. 01

    Selvsmørende

    POM og nylon kjører mot hverandre eller mot stål uten olje- eller fettfilm, så en girkasse som tidligere trengte smørekammer, tetninger og serviceintervall kan bygges vedlikeholdsfri.

  2. 02

    Stillegående overføring

    Helixoverlappingen til en spiralformet tann kobles inn gradvis i stedet for med en enkelt støt, og selve polymeren demper vibrasjoner - målt støy på girene våre er omtrent 20 % under tilsvarende cylindriske drivverk i samme applikasjon.

  3. 03

    Lavere frem- og tilbakegående vekt

    Støpt plast er mye lettere enn stål eller messing, noe som reduserer tregheten til de drevne delene. Det betyr noe i håndverktøy, bærbare instrumenter, små posisjoneringsmekanismer og andre vektfølsomme produkter.

  4. 04

    Korrosjons- og kjemikaliebestandighet

    Teknisk plast ruster ikke og motstår de fleste syrer, alkalier, vaskemidler og rengjøringsmidler som kommer i kontakt med mat, så utstyret kan kjøre i fuktige, nedvaskede eller mildt korrosive miljøer der et metallutstyr trenger plettering.

  5. 05

    Konsekvent støpt geometri

    Tannformen kommer fra formhulen, så hver del i partiet er i hovedsak identiske – ingen avdrift av kutterslitasje, ingen løpe-til-løp profilvariasjoner og mye mindre inspeksjonsarbeid for deg.

  6. 06

    Fabrikk-direkte pris

    Verktøy, støping og inspeksjon skjer under ett tak, uten handelsmargin i mellom. Enhetsprisen er drevet av verktøystadiet, ikke av et mellomlag.

Hvordan et spiralgir overfører dreiemoment

Et sylindrisk tannhjuls tenner møter de parrende tennene på en gang. Et spiralformet tannhjuls tenner er satt i en vinkel med aksen, så kontakten begynner i den ene enden av tannen og sveiper over til den andre, slik en glidelås lukkes. Belastningen bygges derfor opp gradvis i stedet for å komme som en støt, som er hovedårsaken til at et spiralformet par går jevnere og roligere enn et sporpar med samme hastighet og belastning.

Den andre effekten er belastningsdeling. Fordi flere tenner er i kontakt til enhver tid langs den diagonale linjen, blir kraften som trengs for å overføre et gitt dreiemoment spredt over et større område av tannflanken, slik at lokalt kontakttrykk er lavere og overflateslitasjen er langsommere. En enkelt plasttann som bærer hele lasten ville deformeres; et sett med tenner som ikke deler det - og det er nettopp grunnen til at spiralgeometri passer relativt myke materialer som POM og nylon.

Spiralformede tenner produserer også en aksial trykkbelastning langs akselen, så lagrene eller skyveskivene på akselen må kunne ta det. Det er det ene designpunktet som er verdt å sjekke før du spesifiserer et spiralformet gir i stedet for et sylindrisk tannhjul: tannoverlappingen kjøper stillhet og belastningsdeling, men den gir en ekstra aksial kraft til resten av enheten.

Søknader

  • Små girmotorerStille reduksjonstrinn
  • Medisinsk og laboratorieutstyrRene, smørefrie stasjoner
  • Mat og drikke utstyrNedvaskbare, kjemisk bestandige deler
  • Kontor og hvitevarerStøysvak aktivering og timere
  • BiltilbehørSpeil, seter, låser, små aktuatorer
  • Instrumentering og robotikkLette posisjoneringsdrev med lav treghet
  • Salgs- og dispenseringsmaskinerSelvsmørende mekanismer med lang levetid
  • Pumper og ventilerRustfri innvendig giring

Hvis søknaden din ikke er oppført, send tegningen eller prøvedelen. I de fleste tilfeller kan vi bekrefte fra modul, boring og skruevinkel om standardverktøy passer eller en ny form er nødvendig.

Vanlige spørsmål om kjøpere

  • Er disse tannhjulene støpt eller maskinert av plaststang?De er sprøytestøpt i stålverktøy, som er det som holder tanngeometrien identisk over hele partiet og reduserer enhetskostnadene. Maskinert plastgir er tilgjengelig for prototyper og svært lave volumer.
  • Hva er det maksimale dreiemomentet et spiralformet tannhjul i plast kan bære?Det avhenger av modul, ansiktsbredde, tanntall og materialgrad, så vi publiserer ikke en eneste figur. Send dreiemoment, hastighet og driftssyklus, og vi vil anbefale en modul og materiale, eller fortelle deg om duty trenger et metallgir i stedet.
  • Trenger jeg å smøre giret?Nei i vanlig tjeneste. POM og nylon er selvsmørende. For kontinuerlig drift med høy hastighet eller høy belastning kan en liten mengde kompatibelt fett forlenge levetiden, og vi vil si det ved tilbudsstadiet hvis din plikt trenger det.
  • Hvilke toleranser kan du holde på boring og tannform?Støpte deler holder et bredere bånd enn kuttede tannhjul. Fortell oss senteravstanden og tilbakeslagstoleransen din montering trenger, og vi vil bekrefte om verktøyet kan oppfylle det, eller oppgi en bearbeidet del hvis den ikke kan det.
  • Hva er verktøykostnaden og ledetiden for et tilpasset utstyr?Verktøykostnaden avhenger av modul, antall hulrom og girstørrelse; større moduler og multi-cavity verktøy koster mer. Når tegningen er godkjent, bekrefter vi verktøyets ledetid og prøveplan med tilbudet, normalt innen 24 timer etter mottak av tegningen.
  • Kan du matche en prøvedel vi allerede bruker?Ja. Send en prøve eller en dimensjonert tegning - modul, tanntall, skruevinkel, boring, flatebredde og materiale. Vi vil bekrefte om det samsvarer med eksisterende verktøy eller trenger en ny form, og gi tilbud uansett.

Relaterte produkter og videre lesing

Be om et tilbud på spiralgir i plast

Send tegningen eller prøvedetaljene dine - modul, tanntall, skruevinkel, boring, flatebredde, materiale og mengde. Vi bekrefter om standardverktøy passer eller en ny form er nødvendig, og svarer med pris og leveringstid innen 24 timer.

Send forespørsel nå

* Oppgitte tall (støyreduksjon, temperaturområde, modul- og boreområder) refererer til standard verktøy og normale driftsforhold. Vennligst bekreft den endelige tegningen og materialkarakteren før du bestiller.
