Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / HYDRAULIC DIVISION

Gaffeltruck hydraulisk sylinderprodusent for OEM-forsyning, ettermarkedsutskifting og feltreparasjon

Raydafon produserer gaffeltruck hydrauliske sylindre for elektriske gaffeltrucker, forbrenningsgaffeltrucker, stablere og lagerutstyr. Hver enhet er bygget mot bekreftet boring, slag, stangdiameter og tilkoblingsendestil, deretter trykktestet før den forlater samlebåndet, slik at den kan gå rett inn på lastebilen uten justering.

Vi leverer helmaskinfabrikker, hydrauliske systemintegratorer, regionale deleforhandlere og serviceenheter med ansvar for terminalutstyr. Sylindre eksporteres til Europa, Sørøst-Asia og Sør-Amerika, og dekker både originalutstyr og etterspørsel etter erstatningsmarkedet.

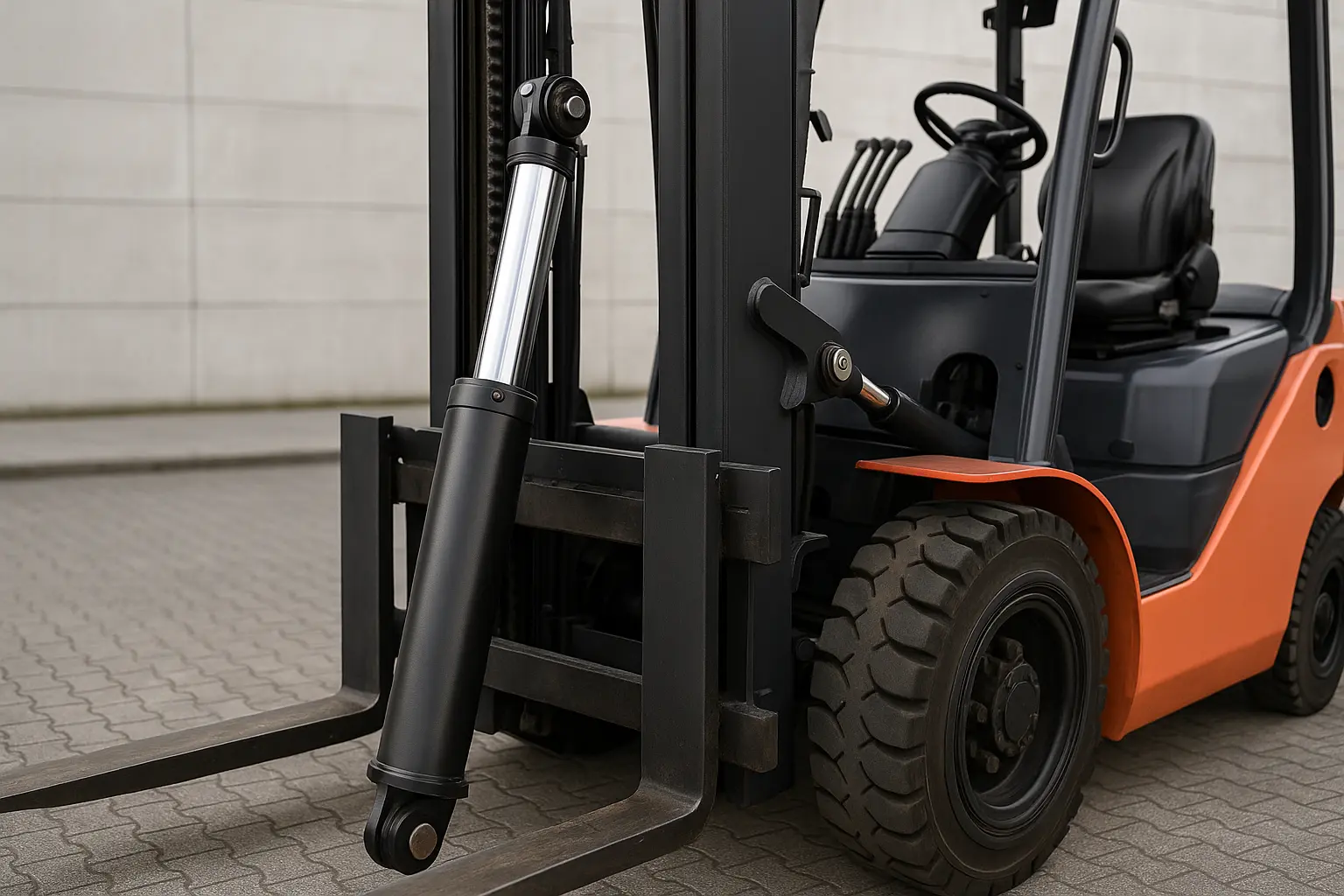

Forklift hydraulic cylinder manufactured by Raydafon
Gaffeltrucks hydrauliske sylindre er produsert med CNC-maskinerte nøkkeldimensjoner, forseglet i en kontrollert prosess, deretter trykktestet før forsendelse.
1,5–18 tGaffeltruck tonnasjedekning
7–14 MPaArbeidstrykkområde
Løft / TiltStandard funksjonstyper
CNCNøkkeldimensjonskontroll
OEM / ODMTegningsbasert tilpasning
01

Gaffeltruck hydraulisk sylinderforsyning for tilt-, løft- og sideforskyvningsmekanismer

Ulike gaffeltruckfunksjoner stiller forskjellige krav til sylinderen. Tiltsylinderen, løftesylinderen og sideforskyvningssylinderen er ikke utskiftbare – hver trenger sin egen boring, slaglengde, stangforhold og monteringsgeometri for å passe til masten og vognen den opererer.

  • Tiltsylindre for gafler og mastvinkelkontroll
  • Løftesylindere for heving og senking av mast
  • Sylindre med sideforskyvningsmekanisme
  • Elektrisk gaffeltruck hydraulikkpakker
  • Forbrenningsgaffeltrucksylindere
  • Stablere og lagerhåndteringsutstyr
  • Tilpasset boring og strek på tegning
  • Erstatning for eksisterende delenummer

Hva bestemmer riktig sylinder

  • Tonnasje1,5 t til 18 t gaffeltrucker trenger vesentlig forskjellige borestørrelser og veggtykkelser.
  • FunksjonTilt-, løft- og sideforskyvningsoppgaver gir forskjellige lastretninger og driftssykluser.
  • MonteringFor- og bakbolter, flens- eller gaffelforbindelser må passe til masten og rammen.
  • MiljøStøv, fuktighet og hyppig drift krever riktig stangfinish og tetningsgrad.

Nøkkelkomponenter er laget av høyfast legert stål, med stangoverflaten galvanisert eller hardkrombehandlet for korrosjon og slitestyrke. Resultatet er jevn bevegelse, rask respons og stabil forsegling under hyppig daglig drift, ikke bare den første uken etter installasjon.

02

Hvordan bygge om en gaffeltruck hydraulisk sylinder

Å gjenoppbygge en gaffeltrucks hydraulikksylinder er ikke bare et spørsmål om å skru av endelokket og bytte ut gummiringen. Prosessen har fem trinn, og hver av dem er viktig - hopp over et trinn, og enheten vil lekke igjen i løpet av dager etter at den er tatt i bruk igjen.

  1. Ta ut trykket og fjern sylinderen Slipp systemtrykket, koble fra hydraulikkledningene og fjern sylinderen fra lastebilen. Løsne endedekselboltene med en skiftenøkkel og trekk stempelstangen sakte ut, pass på at du ikke riper opp sylinderboringen. Hvis det er mye olje inni, tøm og rengjør før du fortsetter.
  2. Inspiser hver fjernede komponent Sjekk stempelet, stangen og tetningsringene en etter en for deformasjon, slitasje, kanttap eller rust. Et enkelt slitemerke kan være kilden til lekkasjen, så ikke hopp over den nøye inspeksjonen.
  3. Skift ut alle gamle eller skadde pakninger Bekreft spesifikasjonen før montering. Noen sylindre bruker kombinerte tetninger, og å installere dem i feil retning vil føre til umiddelbar feil uavhengig av hvor godt resten av gjenoppbyggingen er utført.
  4. Sett sammen i den opprinnelige rekkefølgen Installer stempelstangen forsiktig og hold senteraksen på linje hele veien. Hvis stangen ikke er riktig sentrert, vil selv en korrekt ombygd sylinder lekke i løpet av få dager etter drift.
  5. Trykktest før montering Monter den sammensatte sylinderen på trykktestutstyr og kontroller for intern lekkasje eller fastkjøring. Først etter at testen er bestått, bør den monteres tilbake på gaffeltrucken.
Forklift hydraulic cylinder rebuild process
Inspeksjon, utskifting av tetninger og korrekt montering står for mest suksess for gjenoppbyggingen – trykktesten bekrefter det.

Når ombygging ikke er verdt det

Hvis stempelstangen er bøyd eller sylinderboringen er alvorlig skåret, vil en ombygging ikke holde. Utskifting er den mer økonomiske ruten. Raydafon leverer hydrauliske sylindre og deler for hele spekteret av gaffeltrucker, pluss reparasjonssett på forespørsel – egnet for gaffeltruckreparatører og utstyrsingeniører som trenger å få en lastebil i drift igjen samme dag.

03

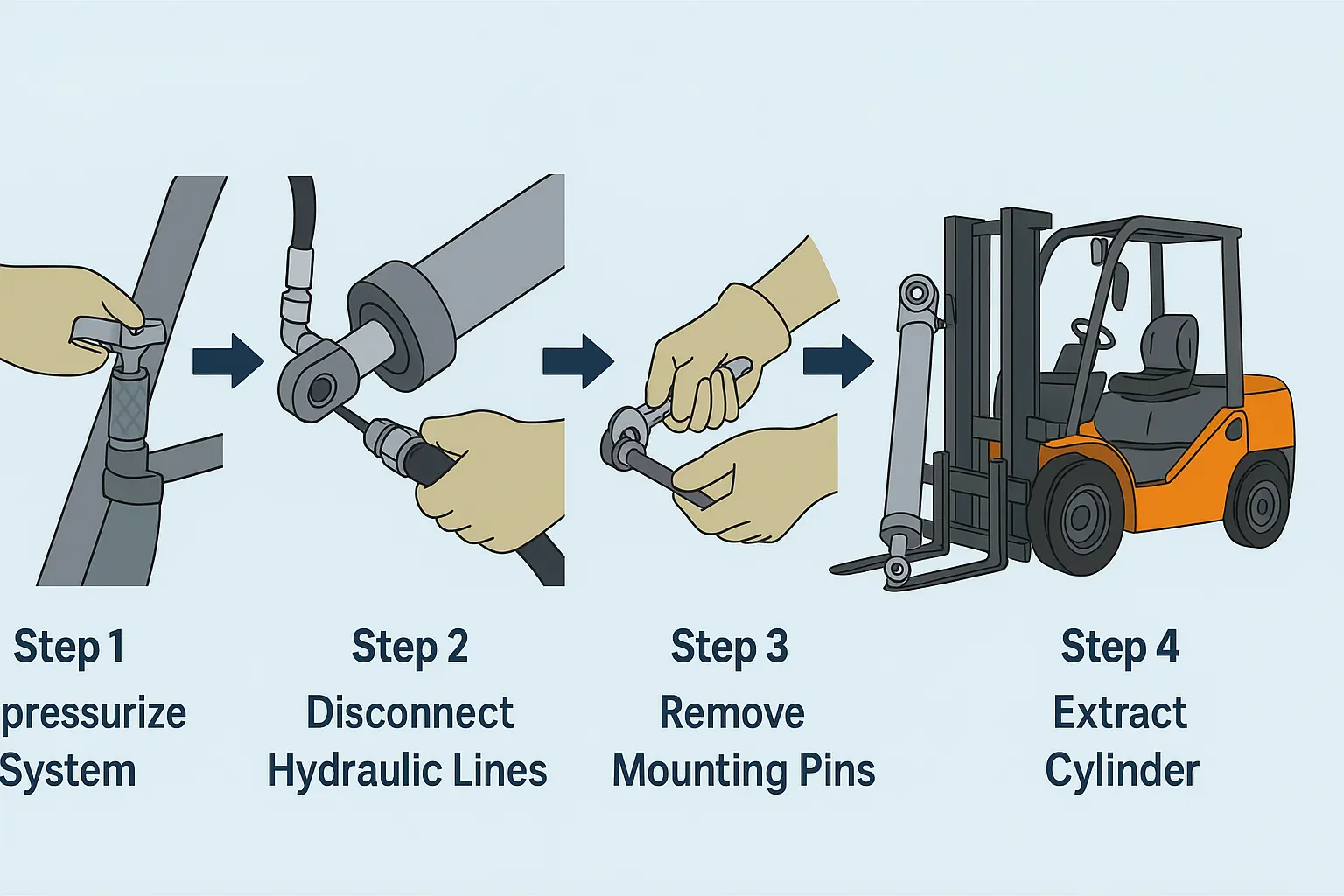

Hvordan fjerne en hydraulisk sylinder fra en gaffeltruck

Fjerningssekvens og håndteringsdetaljer avgjør om jobben tar tjue minutter eller skader omkringliggende komponenter. De fire stadiene nedenfor er standardprosedyren våre servicepartnere følger.

Slipp trykket Slå av gaffeltrucken og la hydraulikksystemet slippe trykket naturlig. Vent flere minutter for å sikre at alt trykk er tømt før du berører en tilkobling.
Koble fra oljeledningene Pakk skjøten med klut for å fange opp oljerester, fjern høytrykksslangen fra sylinderen og merk den slik at den kan kobles til i riktig posisjon.
Fjern festestifter eller bolter Sylinderen er vanligvis koblet til masten eller rammen med fremre og bakre pinner. Finn pinneposisjonene, fjern eventuelle festeringer først, slå deretter ut pinnene eller fjern boltene.
Løft ut sylinderen Sylinderkroppen er tung. Bruk to personer eller en slynge, unngå å treffe omkringliggende struktur, og hold sylindermunningen vendt opp slik at oljerester ikke søles.
Removing a hydraulic cylinder from a forklift
Når den er fjernet, forsegle oljeporten umiddelbart for å holde støv ute og forhindre rust under lagring eller transport.

Etter at sylinderen er av lastebilen, tette oljeporten umiddelbart. Raydafon leverer hydrauliske sylinderprodukter og tetningssett tilpasset et bredt spekter av gaffeltruckmodeller, slik at brukerne kan gjenopprette utstyrsdriften raskt i stedet for å vente på tilpassede deler.

04

Hvem vi leverer

Kanal 01

Gaffeltruckprodusenter

OEM- og ODM-utvikling mot maskintegninger og tekniske krav, inkludert spesielle gaffeltrucker og avanserte konfigurasjoner.

Kanal 02

Hydrauliske systemintegratorer

Sylinderforsyning tilpasset hydraulisk pakkedesign, med tegningsbekreftelse, prøvegjennomgang og leveringsplanlegging.

Kanal 03

Service- og vedlikeholdsenheter

Erstatningssylindere og reparasjonssett for vedlikehold av terminalutstyr, med rask respons for kortvarig varsel.

05

Om Raydafon

Raydafon hydraulic cylinder factory
Raydafon produserer hydrauliske sylindre for gaffeltrucker, mobilkraner, søppelbiler, arbeidsbiler og andre spesialkjøretøyer.

Raydafon er en produsent fokusert på hydraulikk- og transmisjonssystemløsninger. Vi stoler ikke på reklamespråk – vi bygger produkter jevnt og trutt og lar pålitelig kvalitet bære virksomheten. Gjennom årene har vi konsentrert oss om utvikling og produksjon av hydrauliske sylindre, med et bredt modellspekter og fleksibel tilpasning for anleggsmaskiner og spesielle kjøretøyapplikasjoner.

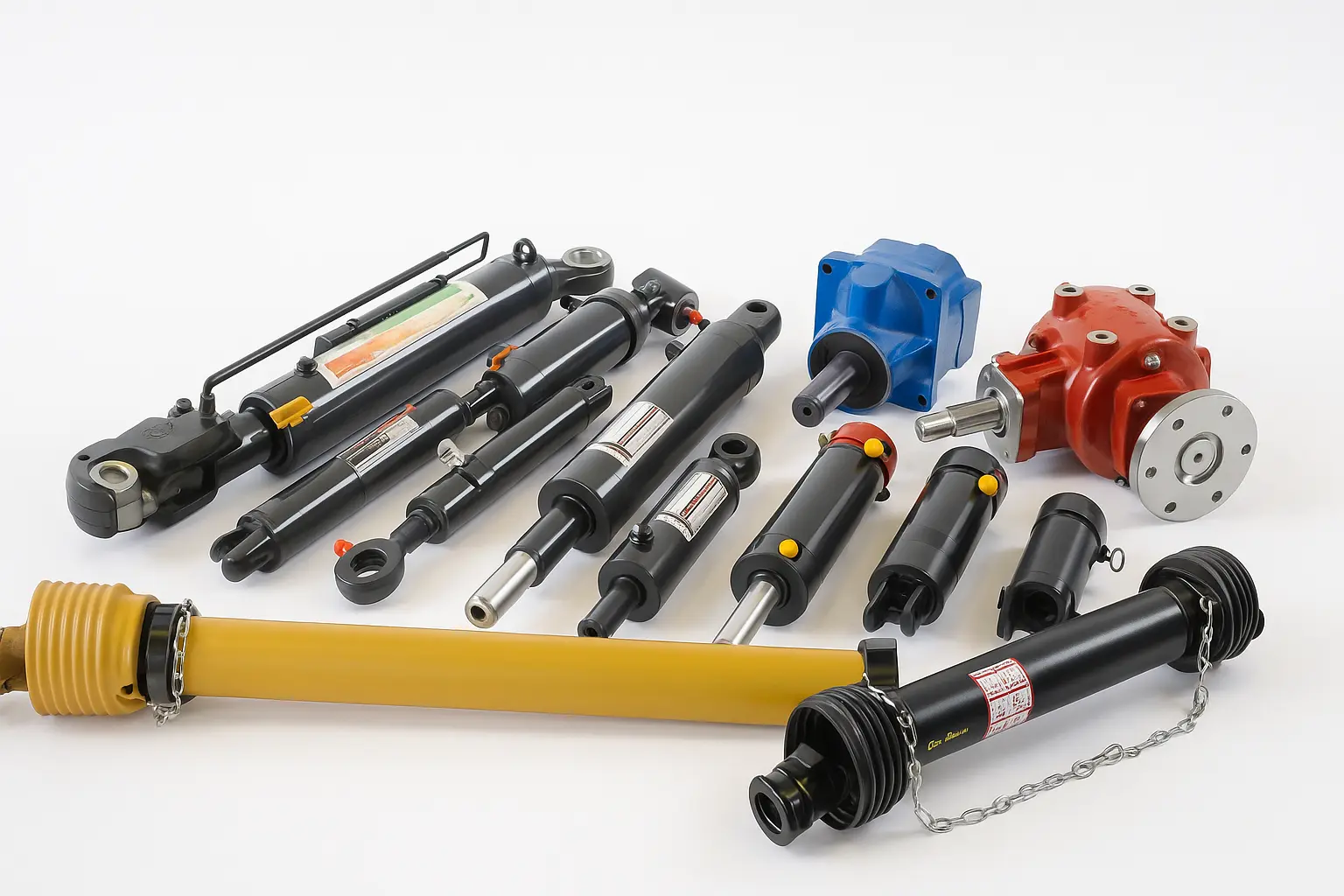

Utover hydrauliske sylindre for gaffeltrucker, dekker vårt produktspekter hydrauliske sylindre med mobilkraner, hydrauliske sylindre for søppelbiler og hydrauliske sylindre for arbeidskjøretøyer, alle ved hjelp av materialer med høy styrke og presisjonsbehandling for å fungere stabilt under høytrykks- og høyfrekvente arbeidsforhold.

Ved siden av hydrauliske sylindre leverer Raydafon en komplett produktlinje for kraftoverføring inkludertPTO aksler, landbruksgirkasser, presisjonsgirogplanetgirkasser. Hele maskinprodusenter, reparatører og deleforhandlere kan kjøpe flere komponenter fra én leverandør, noe som eliminerer dobbelt koordineringsarbeid.

06

Vanlige spørsmål om gaffeltruck hydraulisk sylinder

Hvilken informasjon trenger jeg for å gi et tilbud?

Send gaffeltruckens tonnasje, sylinderfunksjon (løft, tilt eller sideforskyvning), boring, stangdiameter, slaglengde, tilkoblingsendestil, monteringsdimensjoner og arbeidstrykk. En tegning, eksempelbilde eller eksisterende delenummer gjør bekreftelsen betraktelig raskere.

Kan du levere en erstatning for en eksisterende gaffeltrucksylinder?

Ja. Send originalt delenummer eller dimensjonert tegning så bekrefter vi treffet. Dette er den vanligste ruten for etterspørsel etter erstatningsutskifting.

Leverer du reparasjonssett samt komplette sylindre?

Ja. Reparasjonssett kan leveres i henhold til kundens krav, noe som er nyttig for gaffeltruckreparatører og utstyrsingeniører som trenger å restaurere en lastebil på stedet.

Hvilket trykk opererer disse sylindrene ved?

Gaffeltrucks hydrauliske sylindre opererer vanligvis i området 7–14 MPa avhengig av gaffeltruckens tonnasje og funksjon. Hver sylinder trykktestes før forsendelse for å bekrefte ytelsen til spesifisert klassifisering.

Hvilken overflatebehandling brukes på stempelstangen?

Nøkkelkomponenter er laget av høyfast legert stål med stangoverflaten galvanisert eller hardkrombehandlet for korrosjons- og slitestyrke, egnet for hyppig drift og tøffe arbeidsmiljøer.

Støtter du tilpassede borings-, slag- og tilkoblingsstiler?

Ja. Vi leverer skreddersydde løsninger med forskjellige sylinderdiametre, slag og tilkoblingsendestiler tilpasset den spesifikke gaffeltruckmodellen og driftsintensiteten, inkludert OEM- og ODM-prosjekter.

Be om tilbud på en gaffeltruck hydraulisk sylinder

Send gaffeltruckmodell, sylinderfunksjon, boring, slag og monteringsdetaljer. Raydafon vil bekrefte spesifikasjonen og returnere et tilbud med leveringstid – enten du er en gaffeltruckprodusent, en hydraulisk systemintegrator eller en vedlikeholdsenhet.

View as

Gaffeltruck tiltsylinder

Gaffeltruck tiltsylinder

Raydafon tiltsylinder for gaffeltruck er en spesialdesignet hydraulisk sylinder for tiltkontroll av gaffelmast på 1,5-18 tonns gaffeltrucker. Produsert av høyfast stål med tilpasset stempel, sylinderhus, stang og tetningssett. Arbeidstrykk 7-14 MPa, ingen trykkfluktuasjoner under belastning. Standard borediameter 60-100 mm, stangdiameter 25-40 mm, slaglengde 32-193 mm. Skruefeste og holderingforbindelse tillater utskifting av oljetetningsring på minutter uten å fjerne masten. Egnet for lager-, fabrikk- og havnedrift. Tilpasset boring, slaglengde og installasjonsavstand tilgjengelig for OEM gaffeltruckmerker. MOQ 50 enheter, 25-35 dagers bulk ledetid. Send gaffeltruckmodell, boring/slagbehov og mengde for tilbud.
Gaffelløftsylinder

Gaffelløftsylinder

Raydafon gaffelløftsylinder er den vertikale løftekomponenten installert på masten som hever og senker gaffelvognen. Produsert av høyfast stål med tilpasset stempel og optimert tetningsringstruktur. Standardmodeller dekker Φ56-60 mm boring, Φ45 mm stang, 1500-1505 mm slaglengde og 17,5-18,1 MPa arbeidstrykk. Avanserte modeller inkluderer en bufferenhet som forhindrer hardt slag ved fullt slag, og beskytter både lasten og maststrukturen. Kompatibel med elektriske og diesel gaffeltrucker. Fem standardmodeller fra N30M300 til A2A35M300, tilpasset boring og slag tilgjengelig for OEM. MOQ 50 enheter, 25-35 dagers bulk ledetid. Send gaffeltruckmodell, slagbehov og mengde for tilbud.
Som en pålitelig Gaffeltruck hydraulisk sylinder-produsent og leverandør i Kina har produktene våre bestått CE-sertifisering. Hvis du ønsker å kjøpe kvalitetsprodukter, vennligst kontakt oss.
