Hvordan brukes en styringshydraulisk sylinder i landbrukstraktorer?

For en traktorprodusent eller en reservedelsdistributør er styresystemet et av de mest kritiske delsystemene på maskinen. En traktor som ikke kan styre nøyaktig er ikke bare ineffektiv; det er utrygt, spesielt når du opererer i skråninger, på våte jorder eller i nærheten av husdyr og arbeidere. Komponenten i hjertet av moderne traktorstyring er den hydrauliske styringssylinderen. Den konverterer hydraulisk trykk til den lineære kraften som dreier forhjulene, og den gjør det med et nivå av kraft og presisjon som mekanisk styring rett og slett ikke kan matche. Når du kjøper enHydraulisk styringssylinderfor landbrukstraktorer kjøper du ikke bare en del. Du tar en beslutning som påvirker påliteligheten til hver traktor du bygger eller utfører service på.

Hensikten med denne veiledningen er å hjelpe innkjøpsingeniører, traktorprodusenter og reservedelskjøpere til å forstå hvordan en styrehydraulikksylinder brukes i landbrukstraktorer og hvordan man velger den riktige for deres bruk. Vi vil dekke arbeidsprinsippet, de ulike styrekonfigurasjonene, nøkkelspesifikasjonene du må spesifisere, miljø- og belastningsforholdene som påvirker holdbarheten, og kriteriene for å vurdere en leverandør. Vi vil også gi detaljerte produktspesifikasjoner fra fabrikken vår hos Raydafon Technology Group Co., Limited. Enten du designer en ny traktormodell eller kjøper erstatningssylindre for en flåte, vil denne veiledningen gi deg det tekniske grunnlaget du trenger for å ta en sikker kjøpsbeslutning.

Innholdsfortegnelse

• 1. Hvordan fungerer en styrehydraulikksylinder i en traktor?
• 2. Hvilke styrekonfigurasjoner brukes i landbrukstraktorer?
• 3. Hvilke spesifikasjoner bør kjøpere se etter?
• 4. Hvilke driftsforhold påvirker sylinderens holdbarhet?
• 5. Hvordan vurderer du en leverandør av styrehydraulikksylindre?
• 6. Hva er de viktigste produktparametrene fra fabrikken vår?
• 7. Vanlige spørsmål (FAQ)
• 8. Konklusjon

1. Hvordan fungerer en styrehydraulikksylinder i en traktor?

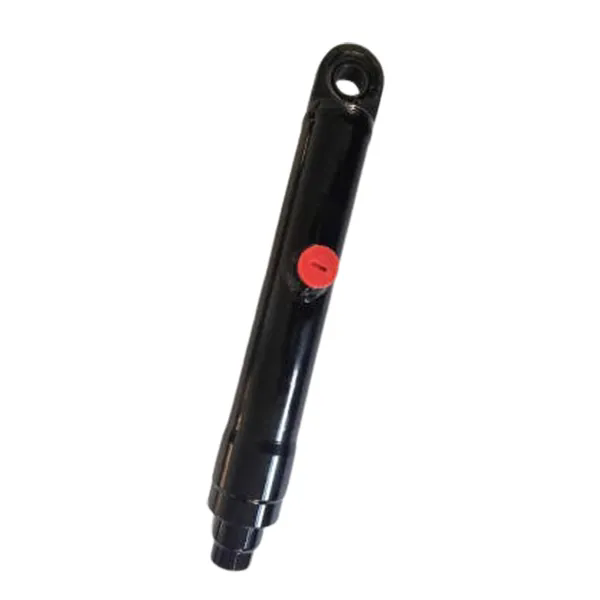

En styrehydraulisk sylinder i en landbrukstraktor er en dobbeltvirkende hydraulisk aktuator som konverterer væsketrykk til lineær kraft. Den er koblet til styreleddet, som overfører kraften til forhjulene. Sylinderen opererer under kontroll av en styreventil, som typisk er en orbitrol-enhet (hydrostatisk styring). Når operatøren dreier på rattet, leder orbitrol-ventilen trykksatt hydraulikkvæske til den ene siden av sylinderens stempel. Stempelet beveger seg, forlenger eller trekker tilbake stangen, og stangen skyver eller trekker styreleddet. Hjulene går rundt, og traktoren endrer retning. Når operatøren dreier hjulet i motsatt retning, leder ventilen væske til den andre siden av stempelet, og sylinderen beveger seg i motsatt retning.

Hovedfordelen med hydraulisk styring fremfor mekanisk styring er kraftmultiplikasjon. Et mekanisk styresystem krever at føreren utøver betydelig fysisk anstrengelse, spesielt når traktoren står stille eller beveger seg sakte med tung last. Et hydraulisk system forsterker operatørens input, slik at hjulene kan snus med minimal innsats. Dette er essensielt for moderne traktorer, som er større, tyngre og ofte utstyrt med frontlastere eller andre redskaper som øker belastningen på forakselen. Styrets hydrauliske sylinder er også i stand til å absorbere støtbelastninger fra hjulene, noe som forbedrer førerkomforten og reduserer slitasje på styrekomponentene. Tabellen nedenfor oppsummerer nøkkelfunksjonene til sylinderen i et traktorstyresystem.

Hos Raydafon produserer fabrikken vår styrehydraulikksylindre spesielt for bruk i landbrukstraktorer. Vi forstår de unike kravene til landbruksmarkedet: høy kraft, holdbarhet i tøffe miljøer og pålitelig ytelse over tusenvis av driftstimer. Vårt ingeniørteam samarbeider med traktorprodusenter for å designe sylindre som oppfyller deres spesifikke styregeometri og ytelseskrav.

2. Hvilke styrekonfigurasjoner brukes i landbrukstraktorer?

Landbrukstraktorer bruker flere forskjellige styrekonfigurasjoner, hver med sine egne fordeler og ulemper. Valget av konfigurasjon påvirker type, størrelse og antall nødvendige styrehydraulikksylindre. De vanligste konfigurasjonene er den ensylindrede konfigurasjonen, den tosylindrede konfigurasjonen og den integrerte styresylinderen. Den ensylindrede konfigurasjonen bruker én sylinder koblet til styreleddet. Dette er vanlig på mindre traktorer og brukstraktorer. Den doble sylindrede konfigurasjonen bruker to sylindre, en på hver side av forakselen. Dette gir mer kraft og bedre kontroll, og det er vanlig på større, tyngre traktorer. Den integrerte styresylinderen er innebygd i forakselhuset. Denne utformingen sparer plass og gir beskyttelse for sylinderen, men den er mer kompleks og dyrere å produsere. Tabellen nedenfor sammenligner disse konfigurasjonene.

Ved anskaffelse av en styrehydraulikksylinder for en traktor, må kjøperen først bestemme styrekonfigurasjonen. Dette vil bestemme antall sylindre som kreves og deres monteringsstil. På vår fabrikk produserer vi sylindre for alle tre konfigurasjoner. Vi kan levere sylinderen alene eller som en del av et komplett styresett. Vårt ingeniørteam kan hjelpe deg med å velge riktig konfigurasjon for din traktormodell.

3. Hvilke spesifikasjoner bør kjøpere se etter?

Ved kjøp av en styringshydraulikksylinder for landbrukstraktorer må kjøper spesifisere flere nøkkelparametere. Disse parameterne bestemmer om sylinderen vil passe, om den vil generere tilstrekkelig kraft, og om den vil vare. De viktigste spesifikasjonene er borediameteren, stangdiameteren, slaglengden, driftstrykket, monteringstypen og portstørrelsen. Borediameteren bestemmer kraftutgangen. Stangdiameteren bestemmer knekkmotstanden. Slaglengden bestemmer maksimal styrevinkel. Driftstrykket bestemmer kraften og belastningen på sylinderen. Monteringstypen bestemmer hvordan sylinderen festes til traktoren. Portstørrelsen bestemmer strømningshastigheten og styringshastigheten. Tabellen nedenfor oppsummerer disse spesifikasjonene og deres betydning.

PåRaydafon Technology Group Co., Limited, hjelper vi våre kunder med å spesifisere riktig sylinder for traktoren deres. Vi kan levere tekniske datablader, beregne nødvendig kraft og anbefale passende monterings- og tetningsalternativer. Vårt mål er å gjøre spesifikasjonsprosessen så enkel som mulig for våre kunder.

4. Hvilke driftsforhold påvirker sylinderens holdbarhet?

Driftsforholdene i landbrukstraktorer er blant de mest krevende for enhver hydraulisk sylinderapplikasjon. Sylinderen er utsatt for støv, gjørme, vann, kjemikalier (gjødsel og plantevernmidler) og ekstreme temperaturer. Den utsettes for støtbelastninger fra ujevnt terreng, og den kan brukes i tusenvis av timer per år. Disse forholdene påvirker sylinderens holdbarhet og må vurderes ved valg av leverandør og produkt. De mest kritiske faktorene er forurensning, korrosjon, temperatur og sjokkbelastninger. Forurensning fra støv og gjørme kan komme inn i sylinderen gjennom stangtetningen og forårsake slitasje. Korrosjon fra vann og kjemikalier kan skade stangen og tønnen. Ekstreme temperaturer kan påvirke egenskapene til tetningene og hydraulikkvæsken. Støtbelastninger fra ulendt terreng kan bøye stangen eller skade tetningene. Tabellen nedenfor oppsummerer disse forholdene og designfunksjonene som adresserer dem.

På vår fabrikk designer vi våre styrehydraulikksylindre for landbrukstraktorer for å tåle disse forholdene. Vi bruker høykvalitets tetninger, hardforkrommede stenger og korrosjonsbestandige belegg. Vi tilbyr også valgfrie funksjoner som stangstøvler og viskerpakninger for ekstra beskyttelse. Vårt mål er å gi våre kunder en sylinder som vil vare i mange sesonger med drift.

5. Hvordan vurderer du en leverandør av styrehydraulikksylindre?

Å vurdere en leverandør av styrehydraulikksylindre er like viktig som å vurdere selve produktet. Leverandørens muligheter, kvalitetssystem og tekniske støtte avgjør om du vil motta et produkt som oppfyller dine spesifikasjoner og om du vil motta det i tide. Nøkkelkriteriene for å evaluere en leverandør er produksjonsevne, kvalitetsstyring, teknisk støtte, leveringsytelse og kostnader. Produksjonsevne inkluderer muligheten til å maskinere, sveise og montere sylindre til de nødvendige toleransene. Kvalitetsstyring inkluderer systemene og prosessene som sikrer konsistent kvalitet. Teknisk støtte inkluderer muligheten til å hjelpe med spesifikasjoner, design og problemløsning. Leveringsytelse inkluderer evnen til å møte ledetider og svare på hasteordrer. Kostnad inkluderer den totale eierkostnaden, ikke bare enhetsprisen. Tabellen nedenfor oppsummerer disse kriteriene og hva du skal se etter i hvert.

Hos Raydafon har vi produsert hydrauliske sylindre for landbruksapplikasjoner i over et tiår. Vår fabrikk er utstyrt med avanserte CNC maskineringssentre, automatisk sveiseutstyr og et omfattende kvalitetskontrolllaboratorium. Vi er ISO 9001-sertifisert, og vi fører detaljerte journaler over alle inspeksjoner. Vårt tekniske team er tilgjengelig for å hjelpe med spesifikasjoner og design. Og vi har en sterk merittliste når det gjelder levering i tide til kunder over hele verden. Vi inviterer deg til å vurdere oss i forhold til disse kriteriene og vurdere oss som din partner for styrehydraulikksylindre.

6. Hva er de viktigste produktparametrene fra fabrikken vår?

Tabellen nedenfor gir nøkkelproduktparametrene for våre styrehydraulikksylindre for landbrukstraktorer. Disse sylindrene er designet for de krevende forholdene ved feltdrift og er tilgjengelige i en rekke størrelser og konfigurasjoner for å passe til forskjellige traktormodeller. Vår fabrikk kan også produsere tilpassede sylindre for å møte spesifikke krav.

På fabrikken vår produserer vi våre styrehydraulikksylindre for å oppfylle disse spesifikasjonene og mer. Vi kan tilpasse sylinderen for å passe din spesifikke traktormodell og styregeometri. Vårt ingeniørteam kan bistå med utvelgelsesprosessen og gi detaljerte tekniske data for prosjektet ditt.

7. Vanlige spørsmål (FAQ)

Spørsmål 1: Hvordan finner jeg riktig borestørrelse for traktorens styresylinder?

Svar: Riktig borestørrelse bestemmes av nødvendig styrekraft og tilgjengelig systemtrykk. Styrekraften avhenger av vekten på forakselen, dekkstørrelsen og styregeometrien. Som en generell regel bør borestørrelsen velges slik at sylinderen kan generere nødvendig kraft ved 70-80 % av maksimalt systemtrykk. Vårt ingeniørteam kan beregne den nødvendige borestørrelsen for din spesifikke traktormodell.

Spørsmål 2: Hva er forskjellen mellom en enkeltvirkende og en dobbeltvirkende styresylinder?

Svar: En enkeltvirkende sylinder bruker hydraulisk trykk for å styre i én retning og er avhengig av en returfjær eller kraften fra styreleddet for å gå tilbake til midtstilling. En dobbeltvirkende sylinder bruker hydraulisk trykk for å styre i begge retninger. Dobbeltvirkende sylindre er mer vanlig i landbrukstraktorer fordi de gir positiv kontroll i begge retninger og er mer responsive. De fleste moderne traktorer bruker dobbeltvirkende styresylindere.

Spørsmål 3: Hvordan kan jeg forlenge levetiden til traktorens styresylinder?

Svar: For å forlenge levetiden til den hydrauliske styresylinderen din, følg denne fremgangsmåten: hold stangen ren og fri for skitt og gjørme; sjekk for hydraulisk væskelekkasje regelmessig; opprettholde riktig hydraulikkvæskenivå og -kvalitet; skift ut tetningene med anbefalt intervall; og unngå å bruke traktoren med styresylinderen helt uttrukket eller tilbaketrukket i lengre perioder. Regelmessig vedlikehold og inspeksjon er nøkkelen til lang sylinderlevetid.

Spørsmål 4: Kan jeg bruke en standard hydraulisk sylinder for traktorstyring?

Svar: Nei, en standard hydraulisk sylinder er ikke egnet for traktorstyring. Styresylindere krever spesifikke funksjoner som en hardforkrommet stang, en viskerforsegling og en design som tåler støtbelastninger og forurensning ved feltoperasjoner. Bruk av en standard sylinder vil resultere i for tidlig feil og potensielle sikkerhetsfarer. Bruk alltid en sylinder som er spesielt utviklet for styreapplikasjoner.

Spørsmål 5: Hva er den typiske ledetiden for en spesialtilpasset hydraulikksylinder?

Svar: Den typiske ledetiden for en tilpasset styringshydraulisk sylinder er 4 til 6 uker etter designgodkjenning. For standard sylindere er ledetiden vanligvis 2 til 4 uker. Ledetiden avhenger av kompleksiteten til designet, antall bestilte og tilgjengeligheten av materialer. Hos Raydafon Technology Group Co., Limited, jobber vi tett med kundene våre for å møte deres leveringskrav.

8. Konklusjon

Styresylinderen er en kritisk komponent i landbrukstraktorer. Det bestemmer hvor enkelt det er å styre, sikkerheten ved drift og maskinens produktivitet. Når kjøpere anskaffer en styringshydraulisk sylinder, må kjøpere vurdere styringskonfigurasjonen, nøkkelspesifikasjonene, driftsforholdene og leverandørens muligheter. En sylinder som er korrekt spesifisert og produsert av en pålitelig leverandør vil gi årevis med problemfri service. Hos Raydafon Technology Group Co., Limited, har fabrikken vår ekspertise og utstyr til å produsere høykvalitets styrehydraulikksylindre for landbrukstraktorer. Vi bruker materialer med høy styrke, presisjonsmaskinering og avanserte tetningssystemer for å sikre at sylindrene våre leverer pålitelig ytelse under de mest krevende feltforholdene.

Enten du er en traktorprodusent, en reservedelsdistributør eller en flåteoperatør, inviterer vi deg til å kontakte oss for å diskutere dine behov. Vi kan levere tekniske data, prøver og tilpassede løsninger. Vår forpliktelse til kvalitet og kundetilfredshet har gjort oss til en pålitelig partner for produsenter av landbruksutstyr over hele verden.

Kontakt Raydafon Technology Group Co., Limited i dagfor å diskutere dine krav til styrehydraulikksylindre og oppdage hvordan våre sylindre kan forbedre ytelsen og påliteligheten til landbrukstraktorene dine.
