Snekkegirkasse

Raydafon, Kinas høykvalitets ormreduksjonsfabrikk, samsvarer nøyaktig med behovene til ulike utstyr og er ditt førstevalg for å finne en pålitelig produsent og leverandør. Vi tilbyr stabil kvalitet og rimelig prisstøtte, og er mye brukt i matemballasje, transportmaskiner, trebearbeidingsmaskiner, landbruksutstyr og andre scenarier.

Raydafon fokuserer på strukturell optimering og ytelsesforbedring av snekkegirredusere. Produktene bruker ett stykke høyfast aluminiumslegering eller støpejernshus, som er sterkt og korrosjonsbestandig og egnet for komplekse arbeidsforhold med høy luftfuktighet, høyt støv eller hyppige vibrasjoner. Det innvendige snekkeutstyret er laget av høyytelses kobberlegering, kombinert med høykvalitets legert stålorm, og etter presisjonssliping og varmebehandling er inngrepet jevnt, støyen er lav, overføringseffektiviteten er høy, og lavtemperaturdriften opprettholdes under kontinuerlige arbeidsforhold, noe som forlenger levetiden til hele maskinen.

For å forbedre produktets pålitelighet, gjennomgår hver girkasse til Raydafon ubelastet kjøretest, oljetetningstest og tannoverflatekontakttest før de forlater fabrikken for å sikre ingen oljelekkasje, ingen støy og ingen monteringsfeil. Smøredelen bruker høyytelses syntetisk fett eller girolje for å tilpasse seg arbeidsmiljøet på -20℃ til +80℃. Noen modeller kan utstyres med en pusteventil for å forlenge tetningens levetid og redusere vedlikeholdsfrekvensen.

Vår ormegirkasse betjener ikke bare forskjellige innenlandske maskiner og utstyrsprodusenter, men eksporteres også mye til Europa, Amerika, Sørøst-Asia, Midtøsten og andre steder, og gir stabile overføringsløsninger for globale kunder. Raydafon følger alltid prinsippet om "mer pålitelig overføring og mer effektiv service" og forbedrer kontinuerlig produktstandarder og tjenesteresponshastighet.

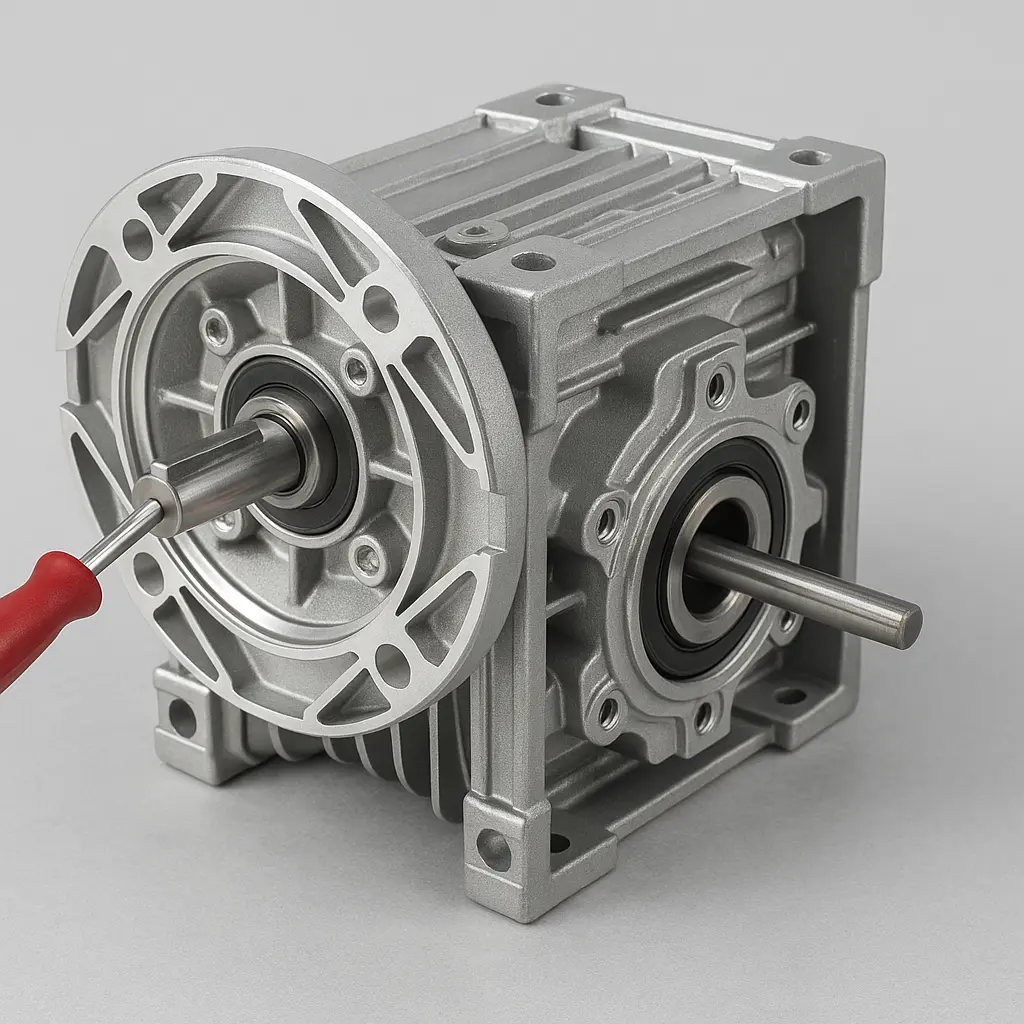

Slik justerer du tilbakeslag i snekkegirkasse

I overføringssystemet til snekkegirreduksjonen er størrelsen på tilbakeslaget direkte relatert til driftsstabiliteten, overføringseffektiviteten og levetiden til utstyret. Det såkalte tilbakeslaget refererer til det lille gapet som må reserveres mellom de to tannoverflatene for å unngå interferens og sikre jevn inngrep når ormen og ormehjulet går i inngrep. Snekkegearkassen produsert av Raydafon er nøyaktig justert før den forlater fabrikken, men endringer i tilbakeslag er uunngåelige ved langvarig bruk eller reinstallasjon, så det er svært nødvendig å mestre riktig justeringsmetode.

Før du justerer tilbakeslaget, må du først sørge for at reduksjonen er i en avslått tilstand og at lasten er fullstendig avlastet for å unngå rotasjonsrisiko. Rengjør overflaten på reduksjonen før demontering for å sikre at justeringsprosessen går jevnt. Til NMSnekkeutstyr i RV-serienreduksjonsmidler som vanligvis brukes av Raydafon, tar dens strukturelle design hensyn til bekvemmeligheten av justering på stedet. De fleste modellene har et eksentrisk inngangsakselsete eller flensforspenningsmekanisme, som kan oppnå finjustering av tilbakeslaget gjennom enkel betjening.

I den spesifikke operasjonsprosessen er det vanligvis nødvendig å løsne festeboltene til snekkeakselen ved inngangsenden, og endre inngrepsdybden til ormen og snekkehjulet ved å justere posisjonen til den eksentriske hylsen eller lagersetet. Den aksiale avstanden mellom de to kan også finjusteres ved å endre tykkelsen på pakningen på inngangsakselsiden eller snekkehjulsiden. Denne typen struktur kan vanligvis stabilisere sideklaringen mellom 0,08 og 0,15 mm gjennom presisjonskontroll, noe som sikrer både god inngrepseffektivitet og ikke for stram til å forårsake fastkjøring eller økt slitasje.

Etter at justeringen er fullført, bør det utføres en fullstendig testkjøring uten last for å bekrefte at det ikke er unormal støy, vibrasjon eller temperaturstigning, og deretter bør en fulllasttest utføres. Det er spesielt viktig å merke seg at sideklaringen ikke kan justeres for stramt, ellers vil det føre til stor løpemotstand, sterk oppvarming av tannoverflaten og til og med tidlig skade. Hvis sideslitasjen på giret er alvorlig, eller lageret er løst, boksen er deformert osv. under justeringsprosessen, bør den stoppes og deler bør skiftes eller produsentens tekniske støtte kontaktes.

Alle Raydafon Worm Gearboxes består tannoverflatekontaktdeteksjon og ubelastet driftstester før de forlater fabrikken for å sikre at girparets klaring er i best stand. Vi gir også brukerne detaljerte bruksanvisninger og vedlikeholdsveiledninger. Hvis brukere støter på tilpasningsvansker på stedet, kan vi gi ekstern teknisk assistanse, inkludert videoveiledning eller strukturelle tegningsanalysetjenester. Takket være den rimelige strukturen og høye monteringsstandarder har Raydafons produkter vist god overføringsstabilitet i mange automatiseringsutstyr, transportmaskineri og pakkemaskineri, og kan opprettholde nøyaktig respons selv under komplekse eller høyfrekvente start-stopp-forhold. Riktig justering av sideklaringen er en viktig forutsetning for å sikre langsiktig stabil drift av utstyret. Hvis du har flere tekniske spørsmål om produktstrukturen eller installasjonen på stedet, kan du gjerne kontakte Raydafons tekniske team, og vi vil gi rettidig og profesjonell støtte.

Hvordan beregne snekkegirkasseforhold

Når du velger eller designer ensnekkegirkasse, er beregningen av overføringsforholdet (dvs. reduksjonsforhold) en av nøkkelparametrene. Som en profesjonell produsent av reduksjonsgir anbefaler Raydafon at du mestrer denne parameteren nøyaktig før du velger en modell for å sikre at utgangshastigheten og dreiemomentet oppfyller faktiske behov.

Beregningsmetoden for girforholdet for en snekkegirreduksjon er veldig direkte, og dens grunnleggende formel er:

Overføringsforhold = antall tenner på snekkehjulet ÷ antall snekkehoder

Blant dem er antall tenner på ormehjulet generelt merket på produktets navneskilt eller teknisk tegning, og vanlige verdier er 30, 40, 50, 60, etc.; antall ormehoder er vanligvis 1 eller 2, noe som indikerer hvor mange tenner ormehjulet roterer per omdreining av ormen.

For eksempel, hvis snekkehjulet har 40 tenner og ormen er enhodet (1 hode), er utvekslingsforholdet:

40 ÷ 1 = 40, det vil si at utgangshastigheten er 1/40 av inngangshastigheten.

Hvis ormen er dobbeltsidig (2 hoder), og med samme antall snekkegirtenner, er utvekslingsforholdet:

40 ÷ 2 = 20, reduseres retardasjonseffekten med det halve, men utgangshastigheten økes.

I Raydafons faktiske produktserie tilbyr vi en rekke standard hastighetsforhold fra i=7,5 til i=100 for å møte kravene til hastighets- og dreiemomentkonvertering under forskjellige arbeidsforhold. Noen modeller støtter også flertrinnskombinasjoner for å oppnå et større utgangsforhold, for eksempel 40:1 i første trinn og 5:1 i andre trinn, og det totale girforholdet kan nå 200:1.

Det er verdt å merke seg at ved faktisk bruk, i tillegg til overføringsforholdet, bør faktorer som utgangsmoment, effektivitetstap og arbeidssyklus også vurderes omfattende. Hvis reduksjonsforholdet er for stort, vil effektiviteten avta og volumet øke; hvis den er for liten, vil utgangsmomentet være utilstrekkelig og lasten kan ikke drives.

Raydafon kan raskt anbefale den riktige kombinasjonen av modell og hastighetsforhold basert på inngangseffekt, driftshastighet, belastningskarakteristikk og andre parametere levert av kunden. Vårt tekniske team kan tilby komplette utvalgsberegningstjenester for å sikre at utstyret oppnår forventet ytelse i faktisk drift. Hvis du har spørsmål om beregning av hastighetsforhold eller produktmatching, kan du gjerne kontakte Raydafon for teknisk støtte og tilpassede forslag.
