Planetarisk girkasse

Raydafon, Kinas høykvalitets reduksjonsfabrikk direkte forsyning, som en pålitelig produsent og leverandør, gir vi planetariske reduksjoner med stabil ytelse, kompakt struktur og rimelig pris, egnet for automasjonsutstyr, høybelastningsoverføringssystem og presisjonskontrollfelt, for å møte innenlandske og utenlandske kunders anskaffelsesbehov for høyt dreiemoment, lang levetid og høy effektivitet.

Raydafon planetarisk reduksjonsmiddel tar i bruk høyfast legert stålstruktur, giret er karburert og bråkjølt og presisjonsslipt, tannoverflatens hardhet når HRC60±2, tretthetsmotstanden er sterk, og bæreevnen er mye høyere enn den tradisjonelle girreduksjonsmekanismen. Den interne tre-tanns symmetriske meshing-designen er tatt i bruk, overføringseffektiviteten kan nå mer enn 95%, driften er stabil, støyen er lav og dreiemomentutgangen er jevn. Den er spesielt egnet for servosystemer, elektriske sylindre, industriroboter, mobilchassis på hjul, overføringslinjer og løfteinnretninger etc., som har høye krav til presisjon og kraftrespons.

RaydafonPlanetarisk girkassegir ett-trinns, totrinns og tre-trinns strukturelle kombinasjoner, med hastighetsforhold som dekker 3:1~200:1, og kan utvide valg av utgangsmoment og reduksjonsforhold etter behov; Utgangsskjemaer inkluderer nøkkelaksel, splineaksel, flenstype og tilpasset ikke-standard grensesnitt for å møte installasjonskravene til forskjellig utstyr. Alle produkter fra selskapet har bestått dynamisk balansetest og konsentrisitetstest for å sikre høyhastighetsdrift uten risting og varme, noe som forbedrer utstyrets generelle stabilitet.

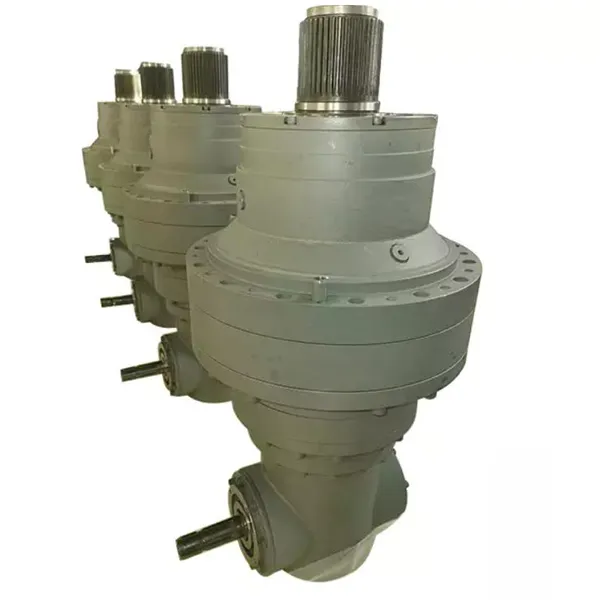

De planetariske reduksjonsmotorene produsert av Raydafon har blitt mye brukt i automatiserte samlebånd, pakkemaskineri, CNC-utstyr, transportutstyr, ingeniør-crawler-chassis, vindkraftkontrollsystemer og andre felt. De har utmerket ytelse når det gjelder holdbarhet, tilpasningsevne og priskonkurranseevne, og blir godt mottatt av innenlandske og utenlandske kunder. Enten du er en integrator, en komplett maskinprodusent eller en leverandør av vedlikeholdstjenester, kan vi gi deg kostnadseffektive overføringsløsninger og stabil forsyningsstøtte.

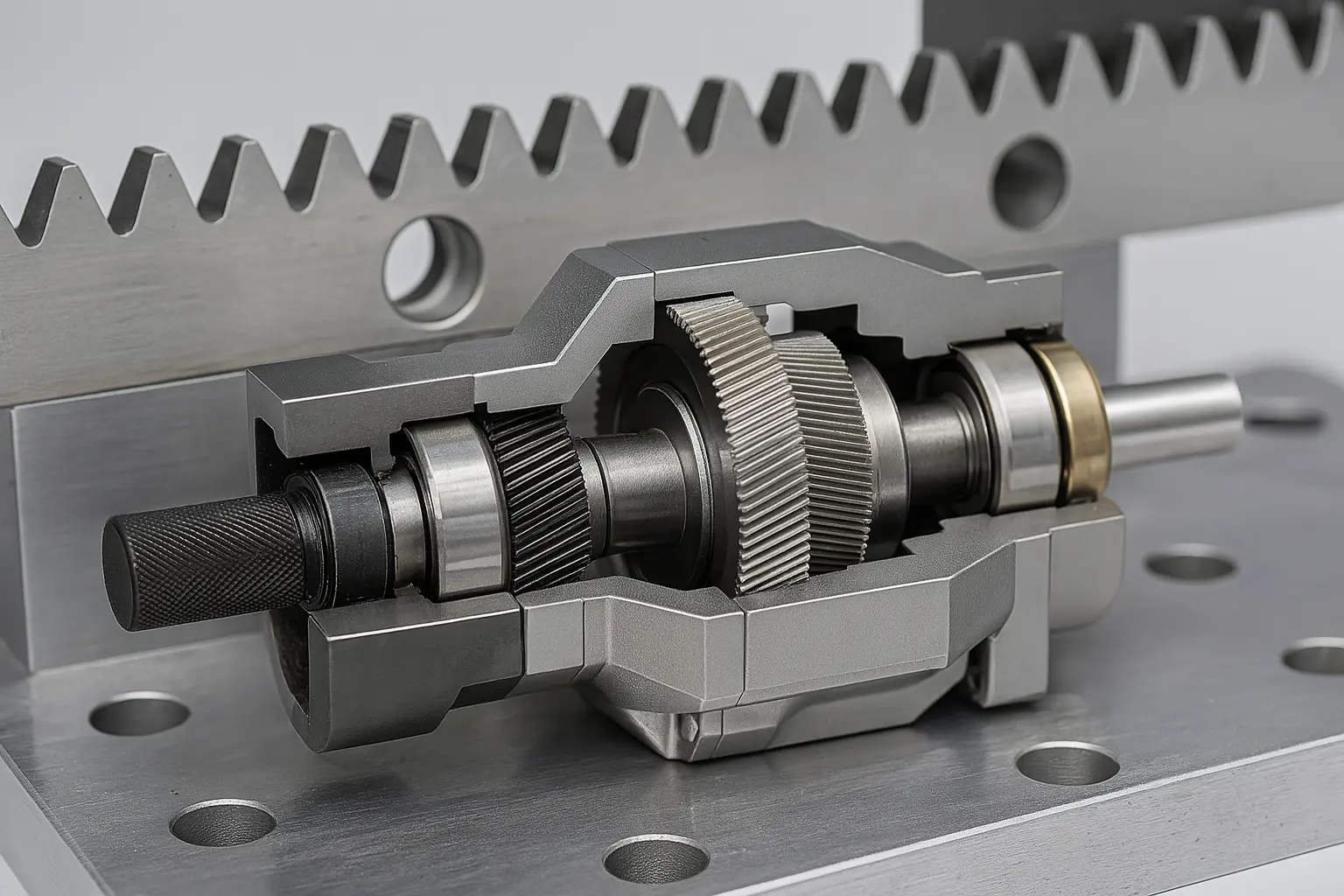

Hvordan en planetarisk girkasse fungerer

Den grunnleggende strukturen til en planetreduksjon består av tre nøkkeldeler: det sentrale solhjulet (drevet ved inngangsenden), planetgirsettet som roterer rundt det, og den indre girringen viklet rundt utsiden. Kraften overføres fra motoren, først driver solhjulet til å rotere, og deretter driver solhjulet flere planetgir til å rotere. Disse planethjulene roterer mens de roterer langs solhjulet, og overfører til slutt kraften til utgangsakselen gjennom planetbæreren festet på dem.

Denne "multi-tooth meshing"-metoden gjør at kraften kan deles mellom flere gir, som ikke bare har en jevn utgang og lav støy, men også har en sterkere bæreevne enn vanlige girkonstruksjoner. Raydafons planetreduksjoner kan gi høyere dreiemoment under samme volumforhold, med en kompakt struktur, egnet for utstyr med begrenset installasjonsplass, men høye krav til overføringsytelse, slik som servosystemer, automatiserte robotarmer, beltedriftsmoduler, pakkemaskiner, etc.

Overføringsforholdet til en planetreduksjon avhenger av girforholdet og antall trinn. Generelt kan et enkelt trinn nå 310:1, et to-trinn kan utvides til 20100:1, og til og med en tre-trinns kombinasjon kan lages for arbeidsforhold som krever et større reduksjonsforhold. Raydafon gir standard hastighetsforholdsstruktur og støtter tilpasset kaskadekombinasjon, og setter utgangshastigheten og dreiemomentområdet i henhold til kundens behov.

Fordi det indre planetgiret hele tiden endrer kraftposisjonen under rotasjon, slites giret jevnt og hele maskinen får lengre levetid. I tillegg bruker vi tannhjul i herdet legert stål, presisjonslagre og standarder for montering av lavt tilbakeslag, noe som gjør reduksjonen ikke bare stabil i ytelse, men også høy i posisjoneringsnøyaktighet, egnet for gjentatt start og stopp, forover og bakover, og lav treghet belastning.

Kjernefordelene med planetreduksjonsmidler er høy effektivitet, høy dreiemomenttetthet, liten størrelse og god konsentrisitetskontroll. Raydafon har modne løsninger innen girsettdesign, smøresystem, utgangsflenstilpasning, etc., som kan dekke de faktiske behovene til ulike industrisystemer. Hvis du vurderer optimaliseringen av transmisjonssystemet, kan vi raskt matche passende modell og strukturkombinasjon i henhold til motorparametrene og belastningskravene du gir. Velkommen til å konsultere utvalget.

Slik beregner du girforholdet til planetgirkassen

Når du bruker eller velger en planetreduksjon, er beregningen av overføringsforholdet (reduksjonsforholdet) et grunnleggende og kritisk trinn. Overføringsforholdet bestemmer hastigheten og dreiemomentet til utgående aksel, og har direkte innvirkning på utstyrets driftseffektivitet og lasttilpasning. Når du designer et planetreduksjonssystem, vil Raydafon matche passende hastighetsforholdsstruktur i henhold til faktiske behov for å sikre stabil og effektiv bruk.

Formelen for å beregne overføringsforholdet til en planetreduksjon er faktisk ikke komplisert. Den vanligste strukturen er at solhjulet er aktivt, den indre ringen er fast, og planetbæreren er utgang. Under denne strukturen er formelen for å beregne overføringsforholdet:

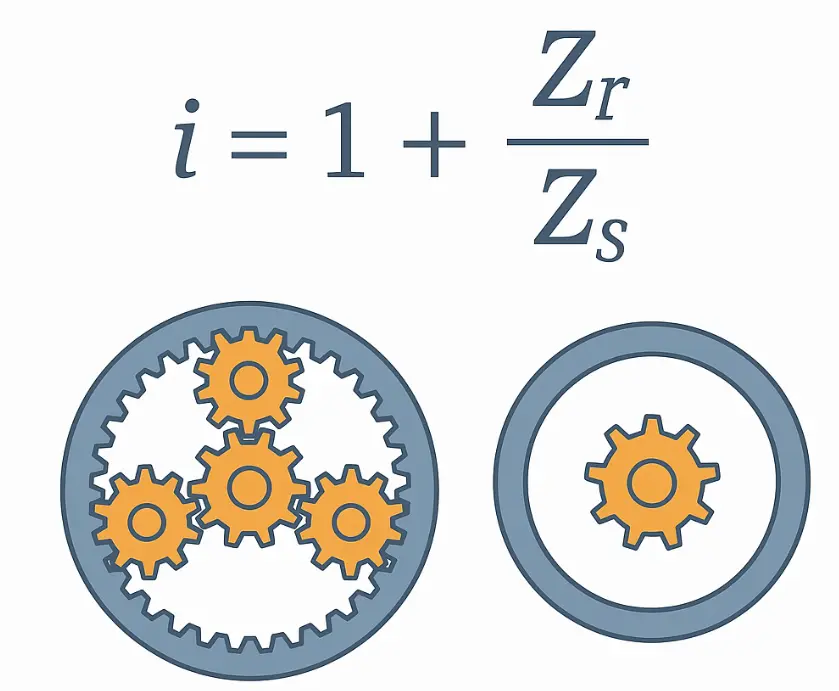

Overføringsforhold i = 1 + (Zr / Zs)

Hvor:

Zr er antall tenner på den indre ringen

Zs er antall tenner på solutstyret

For et enkelt eksempel: Hvis antall tenner på solhjulet er 20 og antall tenner på den indre ringen er 60, så er utvekslingsforholdet:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

Det vil si at motoren roterer 4 ganger, utgangsakselen roterer 1 gang, og reduksjonsforholdet er 4:1.

I de planetariske reduksjonselementene designet av Raydafon, dekker det ofte brukte overføringsforholdet et område på 3:1 til 100:1, som oppnås gjennom en kombinasjon av ett-trinns, totrinns eller tre-trinns strukturer.

Entrinns struktur Vanligvis er hastighetsforholdet 3 ~ 10

To-trinns struktur Hastighetsforholdet er 15~100

Tre-trinns struktur Egnet for anledninger med tung last og lav hastighet som krever et større reduksjonsforhold

I tillegg til å beregne hastighetsforholdet, er det også viktig å merke seg at planetariske grupper på forskjellige nivåer vil overlappe intern friksjon, noe som vil ha en liten innvirkning på effektiviteten. Derfor, under forutsetningen om at hastighetsforholdet tillater, prøv å velge en mer effektiv kombinasjon på lavt nivå.

Raydafon kan anbefale et rimelig utvekslingsforhold og strukturelt nivå basert på motorhastighet, utgangshastighetskrav, lastmoment og andre data levert av kunden, og gi parametertegninger og valgforslag for å hjelpe deg med å unngå feil i det tidlige valget og sikre pålitelig drift av utstyret. Hvis du er usikker på utvekslingsforholdsberegningen, kan du også kontakte oss direkte, så hjelper vi deg med å beregne og matche den aktuelle modellen.
