Hvilke trinn bør følges når du designer en hydraulisk sylinder?

For det første veggtykkelsesdesignen tilhydraulisk sylinderavhenger av materialets strekkfasthet, krav til arbeidstrykk, stempelslag osv. Generelt bruker hydrauliske sylindre i nord grad 35, med stor flyt, lavt trykk, tynne vegger og store stempler. I sør brukes i hovedsak grad 45 tykkveggede høytrykkssylindere og konstruksjonsdesign i amerikansk stil. Gass fanget inne i den hydrauliske sylinderen forårsaker langsom gjennomgang. Dette kan oppnås ved å betjene den hydrauliske sylinderen gjentatte ganger for å drive ut gassen. I nødvendige tilfeller kan eksosanordninger settes i rørledningene eller på de to kamrene til den hydrauliske sylinderen under driften av det hydrauliske systemet for å drive ut gassen.

Valg av hydrauliske sylinderføringsstøtter

For lavhastighetskryping forårsaket av ujevn friksjon av de interne styreelementene ihydraulisk sylinder, anbefales det å prioritere bruk av metaller som guiden støtter. Hvis det brukes støtteringer som ikke er av metall, anbefales det å velge støtteringer som ikke er av metall med god dimensjonsstabilitet i oljen, spesielt med en liten termisk ekspansjonskoeffisient. I tillegg må tykkelsen på støtteringen være strengt kontrollert når det gjelder dimensjonstoleranse og jevn tykkelse.

Utvalg av tetningsringer

For lavhastighetskrypproblemet til den hydrauliske sylinderen forårsaket av materialet til tetningselementet, anbefales det å prioritere bruken av en kombinert tetningsring med polytetrafluoretylen som tetningsmateriale; hvis en leppetetning velges, anbefales det å bruke nitrilgummi eller lignende materialer til tetningselementet, da disse materialene har bedre følgbarhet.

Valg av hydrauliske sylindertyper og konstruksjonsformer

Velg type og strukturell form forhydraulisk sylinderbasert på handlingskravene til hovedmaskinen; Bestem variasjonsmønsteret til lasten på den hydrauliske sylinderen i hvert trinn av dens slag og den nødvendige kraftverdien basert på de eksterne lastkreftene den bærer, slik som tyngdekraft, ekstern mekanismebevegelsesfriksjonskraft, treghetskraft og arbeidsbelastning.

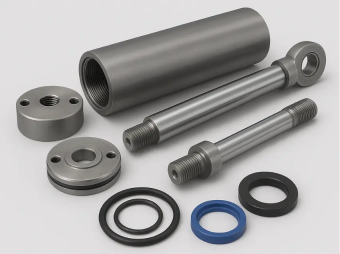

Valg av den interne strukturen til den hydrauliske sylinderen

Basert på arbeidsbelastningen tilhydraulisk sylinderog det valgte arbeidstrykket til oljen, bestemme diameteren til stempelet og stempelstangen; basert på bevegelseshastigheten til den hydrauliske sylinderen, diameteren til stempelet og stempelstangen, bestemme strømningshastigheten til den hydrauliske pumpen; velg materialet til sylinderfatet, beregn den ytre diameteren; velg den strukturelle formen til sylinderdekselet, beregn forbindelsesstyrken mellom sylinderdekselet og sylinderløpet. Til slutt, i henhold til kravene til arbeidsslaget, bestemmer du arbeidslengden til den hydrauliske sylinderen og diameteren til stempelstangen. Generelt sett er arbeidslengden større enn diameteren til stempelstangen. På grunn av den slanke naturen til stempelstangen, bør verifisering av langsgående bøyestyrke og stabilitetsberegning av den hydrauliske sylinderen utføres. Konstruer om nødvendig buffer-, eksos- og støvtette enheter.
