Gaffelløftsylinder

Raydafon gaffelløftsylinder er den vertikale løftekomponenten installert på masten som hever og senker gaffelvognen. Produsert av høyfast stål med tilpasset stempel og optimert tetningsringstruktur. Standardmodeller dekker Φ56-60 mm boring, Φ45 mm stang, 1500-1505 mm slaglengde og 17,5-18,1 MPa arbeidstrykk. Avanserte modeller inkluderer en bufferenhet som forhindrer hardt slag ved fullt slag, og beskytter både lasten og maststrukturen. Kompatibel med elektriske og diesel gaffeltrucker. Fem standardmodeller fra N30M300 til A2A35M300, tilpasset boring og slag tilgjengelig for OEM. MOQ 50 enheter, 25-35 dagers bulk ledetid. Send gaffeltruckmodell, slagbehov og mengde for tilbud.
Raydafon · Kina OEM-produsent

Tilpasset gaffelløftesylinder for elektriske og dieselgaffeltrucker — 1500 mm slaglengde, direkte OEM-forsyning

Gaffelløftsylinderen er den vertikale hydrauliske sylinderen installert på masten som hever og senker gaffelvognen. Raydafon produserer den av høyfast stål med et tilpasset stempel og en optimert tetningsringstruktur som reduserer oljelekkasje og slitasje. Avanserte modeller inkluderer en bufferenhet som forhindrer hardt slag ved fullt slag, beskytter skjør last og reduserer slitasje på masten.

Kompatibel med Elektrisk og diesel
Arbeidspress 17,5-18,1 MPa
Bore ΦD Φ56 til Φ60 mm
Stang Φd Φ45 mm
Slag S 1500-1505 mm
Enhetsvekt 32,6-50 kg
Vertikal vs horisontal

Løftesylinder vs tiltsylinder - Hva løftesylinderen faktisk gjør

Vertikal akse

Løftesylinder(dette produktet)

  • BevegelseVertikal opp og ned
  • FunksjonHever og senker gaffelvognen
  • Slagområde1500-1505 mm standard
  • MonteringMontert inne i masteskinnene
  • BufferenhetTilgjengelig på avanserte modeller
Horisontal akse

Tilt sylinder

  • BevegelseTilt forover og bakover
  • FunksjonEndrer mast og gaffelvinkel
  • Slagområde32-193 mm
  • MonteringFestes ved mastebasens pivot
  • BufferenhetVanligvis ikke nødvendig
Se gaffeltruck vippesylinder →

Begge sylindrene jobber sammen under en løft-og-plasser-syklus: operatøren vipper masten for å jevne ut lasten, og hever deretter vognen med løftesylinderen. Å matche de to sylindrene fra samme fabrikk holder den hydrauliske responsen konsekvent og forenkler reservedelslageret. Hele utvalget er oppført iGaffeltruck hydraulisk sylinderkategori.

Fem standardmodeller — Full spesifikasjonstabell

Alle fem modellene deler samme høyfaste stålkropp og matchet tetningsringarkitektur. Velg modellen som passer til gaffelmast og installasjonsavstand, eller send OEM-tegningen din for en skreddersydd konstruksjon.

Tegningsnummer Bore ΦD Stang Φd Slag S Installer. L Trykk Havn Vekt
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 MPa G1/2 32,6 kg
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 MPa M22×1,5 36 kg
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17,5 MPa M22×1,5 41 kg
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 MPa G1/2 46 kg
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 MPa M22×1,5 50 kg

Kan ikke matche installasjonsavstanden din? Send OEM-tegningsnummeret eller en fysisk prøve. Raydafon reverserer, produserer en prøve og siterer batchen på samme tegning. For det bredere utvalget av hydrauliske sylindere som brukes på andre mobile maskiner, seHydraulisk sylinderkategori.

Dimensjonstegninger

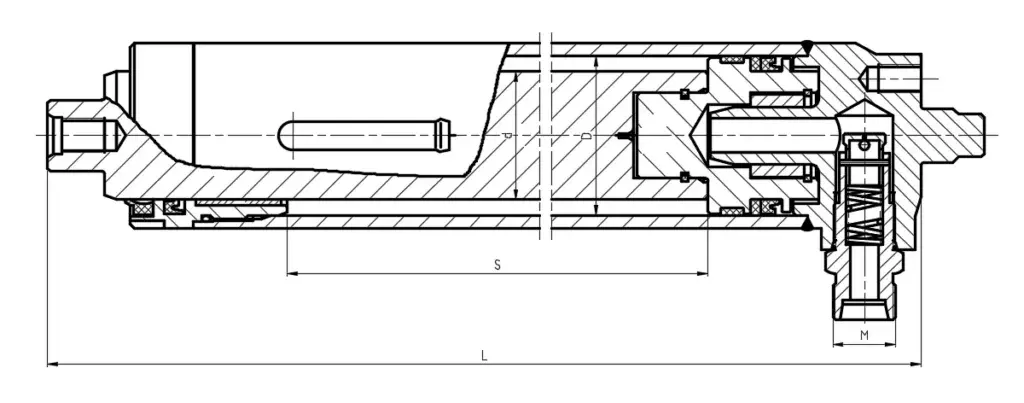

Forklift lift cylinder dimension drawing
Installasjonsoversikt — monteringsmønster, boring/stang-grensesnitt og portposisjon

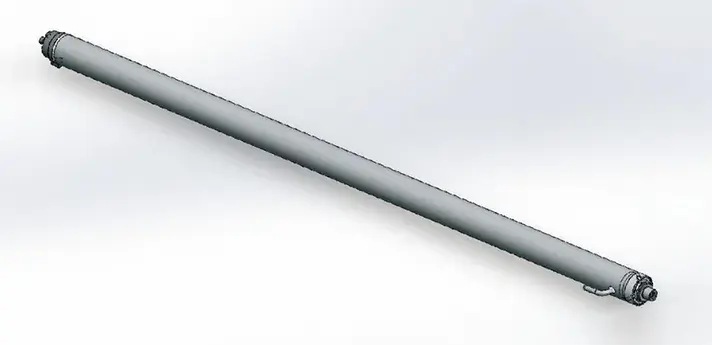

Forklift lift cylinder product detail
Produktdetalj — tetningsringstruktur og stempelmontering
Forklift lift cylinder application photo
Bruksområde — montert på en fungerende gaffelmast
Teknisk design

Fire designpunkter som forlenger sylinderens levetid

01

Høyfast stålkropp

Slitestyrke og bearbeidingsmotstand er grunnleggende krav. På tunge lastebiler som kjører daglige sykluser, viser sylinderoverflaten lite synlig slitasje etter lengre tids bruk.

02

Matchet stempel og tetningsring

Stempelgeometri og tetningsringprofil matches som et sett. Etter at tetningsringstrukturen er optimalisert, faller oljelekkasjefeil betraktelig - én kunde rapporterte at vedlikeholdsfrekvensen ble halvert.

03

Responsiv løftekontroll

Sylinderen reagerer umiddelbart på spakinngang. Operatører kan bevege seg raskt ved presserende løft eller senke farten for nøyaktig posisjonering på skjør last – ingen etterslep, ingen hopp.

04

Bufferenhet på avanserte modeller

End-of-slag-bufferen bremser stemplet når gaffelen når toppen av masten. Ingen harde støt, ingen vibrasjoner — dette beskytter skjøre varer og reduserer strukturell slitasje på masten.

Fordeler med Raydafon gaffelløftsylindere

  • A
    Kompatibel med elektriske og diesel gaffeltrucker

    De fem standardmodellene dekker de fleste gaffeltruckmaster. Installasjonsavstander fra 1658 mm til 1808 mm samsvarer med vanlige lager- og logistikkbiler.

  • B
    Stabilt trykk under kontinuerlige sykluser

    Vurdert 17,5-18,1 MPa. Det matchede stempel- og tetningssettet holder trykket stabilt over hyppige opp-ned-sykluser uten drift.

  • C
    Lite oljelekkasje, liten slitasje

    Optimalisert tetningsstruktur reduserer lekkasje i støvete lager og fuktige miljøer. Lavere vedlikeholdsfrekvens reduserer direkte driftskostnadene.

  • D
    Bufferenhetsbeskyttelse

    Avanserte modeller bremser stempelet ved slutten av slaget, og forhindrer harde støt på skjør last og reduserer slitasje på masten og selve sylinderen.

  • E
    OEM-støtte

    Send et gaffeltruckmerke og modell- eller tegningsnummer. Raydafon reverserer, prøver og siterer en tilpasset batch på samme tegning.

  • F
    Direkte forsyning fra fabrikk

    Produsert i Raydafons eget anlegg i Ningbo. Kunder handler direkte med produsenten, med rask respons etter salg og stabil batchkvalitet.

Hvor gaffelløftesylindere brukes

Lasting og lossing av lager

Containerlasting, palleplukking og hylleoverføring. Responsiv løftekontroll gir raskere håndtering av standard pallelast.

Fabrikkløfteoperasjoner

Tung eller uregelmessig industrilast der føreren trenger fin høydekontroll på mastetoppen for stabling.

Havne- og logistikkomsetning

Kontinuerlige tunge syklusmiljøer. Bufferenhet og tetninger med lav slitasje holder sylinderen i gang gjennom tusenvis av sykluser per skift.

Ettermarked og reservedeler

Gaffeltruckforhandlere og ettermarkedsleverandører som trenger en pålitelig OEM-ekvivalent løftesylinder for populære lastebilmodeller. Både lager og spesialproduksjon er tilgjengelig.

Ordrespesifikasjonsark

Kompatibilitet
Elektriske og diesel gaffeltrucker
Arbeidspress
17,5-18,1 MPa
Borediameter
Φ56 til Φ60 mm
Stang diameter
Φ45 mm
Slag
1500 til 1505 mm
Installasjonsavstand
1658 til 1808 mm
Enhetsvekt
32,6 til 50 kg
Havn / grensesnitt
G1/2, M22×1,5
Bufferenhet
Tilgjengelig på avanserte modeller for støtfri fullslagsstopp
Forsegling
Optimalisert tetningsringstruktur for å redusere oljelekkasje og slitasje
Tilpasning
Tilpasset boring, slag, porttype, OEM-emballasje og private label
MOQ
50 enheter per modell
Bulk ledetid
25-35 dager etter innskudd og trekkgodkjenning
Tilbudsgrunnlag
Gaffeltruckmodell og tonnasje, nødvendig slaglengde, portstørrelse, mengde, destinasjonshavn

Hvordan bestillingen din beveger seg gjennom Raydafon

01

Søknadsoversikt

Send gaffeltruckmerke og modell, tonnasje, nødvendig slaglengde, portstørrelse, mengde og destinasjonshavn.

02

Modellvalg

Raydafon bekrefter om en standardmodell (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) passer, eller om det er behov for en spesialbygging.

03

Prøve- og tegningsgodkjenning

For spesialbygg, reverserer Raydafon OEM-delen, produserer en prøve og bekrefter boring, slag, installasjonsavstand og portdimensjoner med kjøperen.

04

Maskinering av kropp og stang

Sylinderhus i høyfast stål er slipt til toleranse. Stempelstangen er slipt og hardforkrommet for slitestyrke.

05

Montering og bufferinnstilling

Stempel, tetninger, styrebøssing og bufferanordning er montert. Bufferslaget er innstilt slik at stoppet er støtfritt ved det nominelle trykket.

06

Pakking og forsendelse

Sylindrene er pakket i trekasser med antirustolje og beskyttende endestykker. Sendes til sjøs, med fly eller ekspress med pakkeliste, faktura og inspeksjonsrapport.

Dokumentasjon og kvalitetsstøtte

  • ✓
    Materialsertifikat

    Sertifikat for sylinderhus og stangmateriale, datablad for tetningssammensetning følger med hver forsendelse.

  • ✓
    Trykktestrapport

    Hver sylinder trykktestet ved nominelt trykk før pakking. Lekkasje, slagglatthet og porttilpasning registreres.

  • ✓
    Dimensjonell inspeksjonsjournal

    Boring, stang, slag, installasjonsavstand og portdimensjoner registrert mot bestilt spesifikasjon eller kundetegning.

  • ✓
    Eksporter emballasje

    Trekasse med antirustolje og beskyttende endestykker. Store sylinderpartier palletert og stroppet for sjøfrakt.

Ofte stilte spørsmål

Hva er en gaffelløftsylinder?

En gaffelløftsylinder er den vertikale hydrauliske sylinderen installert på masten som hever og senker gaffelvognen. Den konverterer hydraulisk trykk til lineær bevegelse langs den vertikale aksen, og er en av de tre kjernehydraulikksylindrene på en gaffeltruck ved siden av tiltsylinderen og styresylinderen.

Hva er forskjellen mellom løftesylinderen og tiltsylinderen?

Løftesylinderen beveger seg vertikalt og kontrollerer høyden på gaffelvognen. Tiltsylinderen beveger seg horisontalt og kontrollerer vinkelen forover og bakover på masten. Begge fungerer sammen når du løfter eller plasserer en last. Raydafon produserer begge deler, og tiltsylinderen er oppført separat på nettstedet.

Hvilket arbeidstrykk takler denne sylinderen?

Avhengig av modell er arbeidstrykket 17,5 MPa eller 18,1 MPa. Bore- og stangdimensjonene er tilpasset dette trykkområdet, slik at sylinderen holder trykket stabilt under kontinuerlige løftesykluser.

Hvilke materialer og tetninger brukes?

Sylinderkroppen og stempelstangen er laget av høyfast stål. Tetningssettet bruker en slitesterk blanding med en optimalisert tetningsringstruktur. Denne strukturen reduserer oljelekkasje og slitasje, noe som forlenger levetiden i støvete lager eller fuktige omgivelser.

Hva er bufferenheten og hvorfor spiller den noen rolle?

På avanserte Raydafon-modeller har sylinderen en bufferanordning på slutten av slaget. Når gaffelen når toppen av masten, bremser bufferen stemplet, slik at det ikke er noe hardt "klang" eller vibrasjon. Dette beskytter skjør last og reduserer støtslitasje på masten og selve sylinderen.

Hvilke gaffeltrucker er den kompatibel med?

De fem standardmodellene dekker vanlige bruksområder for elektriske og dieseltrucker. Installasjonsavstanden varierer fra 1658 mm til 1808 mm, så de fleste standardmaster har en matchende modell. For OEM-master eller eldre lastebiler støtter Raydafon tilpasset boring, slaglengde og installasjonsavstand.

Hva er MOQ og ledetid?

MOQ er 50 enheter per modell. Bulk ledetid er 25-35 dager etter innskudd og tegningsgodkjenning, avhengig av modellkompleksitet og bestillingsmengde.

Hvordan ber jeg om et tilbud?

Send gaffeltruckmodellen og tonnasjen, nødvendig slaglengde, portstørrelse, mengde og destinasjonshavn. Raydafon vil bekrefte modellen eller designe en tilpasset konstruksjon, og deretter tilby et FOB Ningbo-tilbud med leveringstid og pakkedetaljer.

Klar til å kjøpe spesialtilpassede gaffelløftsylindere?

Send gaffeltruckmodell og tonnasje, nødvendig slaglengde, portstørrelse og bestillingsmengde. Raydafon vil bekrefte standardmodellen eller designe en tilpasset konstruksjon, og deretter tilby et FOB Ningbo-tilbud med leveringstid og pakkedetaljer.
