Boom Aerial Arbeidskjøretøy Overarm Hydraulikksylinder
  • Boom Aerial Arbeidskjøretøy Overarm HydraulikksylinderBoom Aerial Arbeidskjøretøy Overarm Hydraulikksylinder
  • Boom Aerial Arbeidskjøretøy Overarm HydraulikksylinderBoom Aerial Arbeidskjøretøy Overarm Hydraulikksylinder

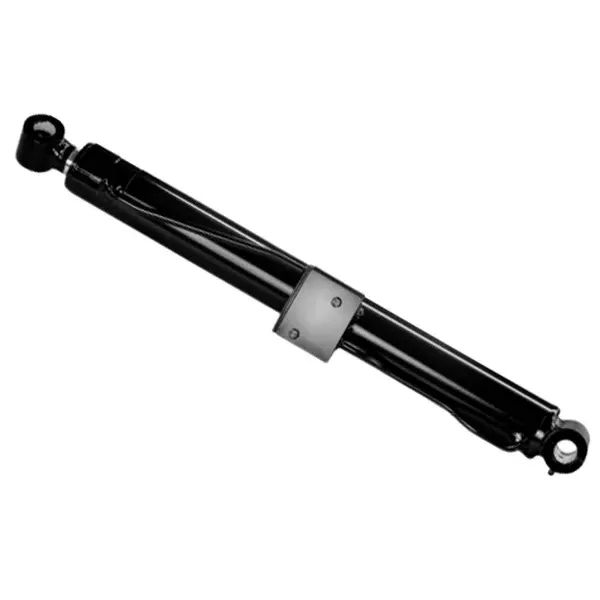

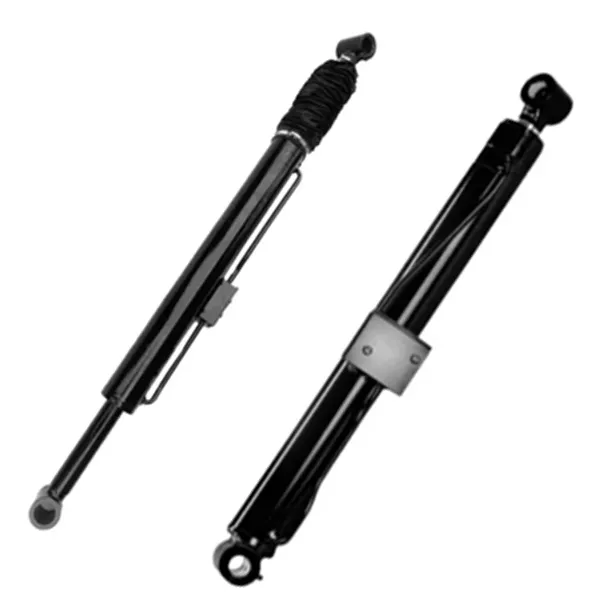

Boom Aerial Arbeidskjøretøy Overarm Hydraulikksylinder

Raydafon er en Kina-basert OEM-produsent og leverandør av hydrauliske sylindre for overarmshydraulikk. Denne overarmssylinderen løfter og posisjonerer bomplattformen på arbeidsfartøyer som brukes til kraftreparasjoner, kommunal konstruksjon og montering av reklametavler. Standardmodell GTHZ210C-620500-000 bruker Φ110 mm boring, Φ75 mm stang, 815 mm slaglengde, 1433 mm installasjonsavstand, 23 MPa arbeidstrykk, 2-Φ9 port og 100 kg vekt. En patentert design med to stempel når opp til 2000 kN skyvekraft, med posisjoneringsfeil kontrollert innenfor ±3 cm. Sylinderkroppen er laget av spesiallegert stål, smidd og varmebehandlet seks ganger, med hardhet 40 % høyere enn vanlig stål. Et firedobbelt komposittforseglingssystem brukes for regn-, støv- og saltspraymiljøer, med 3-års kontinuerlig drift verifisert under kystforhold. Modulær design reduserer volumet med 25 % og vekten med 18 % sammenlignet med sammenlignbare produkter, og hurtiginstallasjonsgrensesnittet halverer installasjonstiden. Tilpasset boring, slaglengde, installasjonsavstand, portposisjon og private label støttes. Målpris er typisk konkurransedyktig mot importerte alternativer, avhengig av modell og mengde. Send tegningsnummer, nødvendig mengde og destinasjonsport for et raskt tilbud.
Kina OEM Aerial Work Vehicle Sylinder Produsent

Boom arbeidskjøretøy overarm hydraulisk sylinder for lifter og el-reparasjonsbiler

Raydafon er en Kina-basert fabrikkdirekte produsent og leverandør av hydrauliske sylindre for overarms hydrauliske arbeidskjøretøyer. Denne overarmssylinderen driver bomplattformen på arbeidsfartøyer som brukes til kraftreparasjoner, kommunal konstruksjon, montering av reklametavler og vedlikehold i store høyder. Standardmodell GTHZ210C-620500-000 leverer opptil 2000 kN skyvekraft med en patentert dobbeltstempeldesign, 23 MPa arbeidstrykk, Φ110 mm boring, Φ75 mm stang og 815 mm slaglengde. Den spesiallegerte stålkroppen er smidd og varmebehandlet seks ganger for hardhet som er 40 % høyere enn vanlig stål, og et firedobbelt komposittforseglingssystem håndterer regn, støv, vind og kystsaltsprut. Modulær design reduserer volumet med 25 % og vekten med 18 % sammenlignet med sammenlignbare produkter. Tilpasset boring, slaglengde, installasjonsavstand, portposisjon og private label støttes. Send tegningsnummeret ditt, nødvendig mengde og destinasjonsport for å be om et tilbud.

2000 kNMaks skyvekraft
23 MPaArbeidspress
Φ110×Φ75Boring × stang
815 mmSlag

Hvorfor arbeidskjøretøyer velger denne hydrauliske sylinderen på overarmen

Luftarbeidskjøretøyer frakter arbeidere til høye stillinger for kraftreparasjon, utskifting av gatelys, montering av reklametavler og bygningsvedlikehold. Overarmssylinderen er den hydrauliske kjernekomponenten som hever og holder plattformen. Hvis den mister skyvekraft, driver under last eller lekker olje, blir hele kjøretøyet upålitelig i arbeid i høye høyder.

Raydafon bygger denne hydrauliske sylinderen for arbeidsfartøyet med en overarm for disse forholdene. En patentert design med to stempel når opp til 2000 kN skyvekraft og kan løfte arbeidsplattformen jevnt til 50 m, med posisjoneringsfeil kontrollert innenfor ±3 cm. Sylinderkroppen bruker spesiallegert stål, smidd og varmebehandlet seks ganger, og når hardheten 40% høyere enn vanlig stål. En firedobbel sammensatt tetningsstruktur motstår kraftig regn, støv, sterk vind og kystsaltsprut, og har blitt verifisert i kontinuerlig kystbruk i 3 år uten lekkasje.

For kjøpere som sammenligner leverandører, tilbyr Raydafon fabrikk-direkte priser, OEM-produksjon og stabil batchkvalitet. Hvis du også kjøper nedre armsylindere eller relaterte hydrauliske komponenter til arbeidskjøretøy, se gjennom heleHydrauliske sylindre for arbeidskjøretøykategorien ogBoom, arbeidskjøretøy, nedre arm, hydraulisk sylinderside.

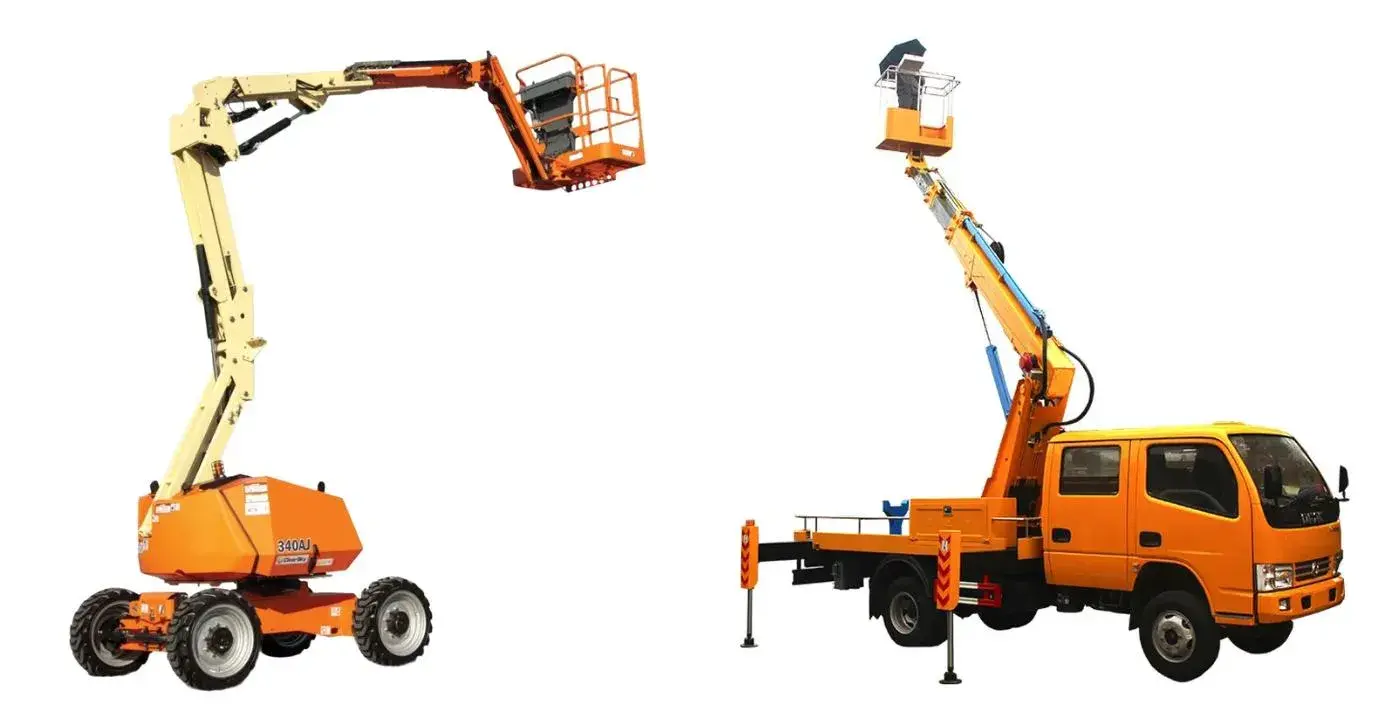

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
Hydraulisk sylinder for overarm for arbeidskjøretøyer og løfteplattformer

Standard modell og tekniske dimensjoner

Standard overarmssylinderen nedenfor dekker vanlige bruksområder for arbeidsfartøy og teleskoplifter. Hvis utstyret ditt bruker et annet monteringsmønster, send OEM-tegningsnummeret eller en fysisk prøve for omvendt utvikling og tilpasset produksjon.

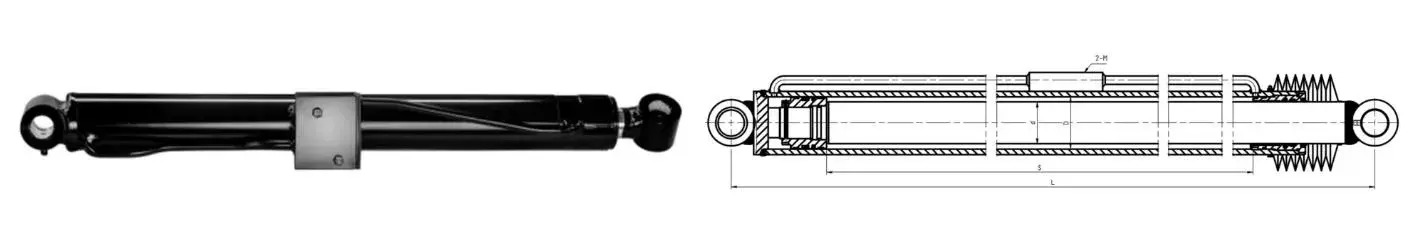

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
Dimensjonsreferanse for standard overarmssylinder modell GTHZ210C-620500-000
Sylindernavn Tegningsnummer Borediameter D Stangdiameter d Slag S Installasjonsavstand L Arbeidstrykk Grensesnitt M Vekt
Overarmssylinder GTHZ210C-620500-000 Φ110 mm Φ75 mm 815 mm 1433 mm 23 MPa 2-Φ9 100 kg

Trenger du en annen boring, slaglengde, installasjonsavstand eller portposisjon? Raydafon kan produsere en tilpasset hydraulisk sylinder for overarm mot tegningen din. For relaterte sylindre for mobilt utstyr, seHydrauliske sylindre for mobil krankategori.

Kjerneytelsesegenskaper

01

Superkraft for løfting i stor høyde

Patentert design med to stempel når opp til 2000 kN skyvekraft. Løfter plattformen til 50 m med posisjoneringsfeil kontrollert innenfor ±3 cm, og støtter nøyaktig kabling og vedlikehold i stor høyde.

02

Herdet for tøffe miljøer

Spesiell kropp av legert stål, smidd og varmebehandlet seks ganger, hardhet 40% høyere enn vanlig stål. Firedobbel komposittforsegling håndterer kraftig regn, støv, sterk vind og kystsaltspray.

03

Feltverifisert pålitelighet

Kontinuerlig 3 års drift i kystsaltsprøytemiljø uten lekkasje. Under tyfonsesongen brukte et kommunalt selskap denne sylinderen gjennom hele driften og opprettholdt stabil drift.

04

Lett og fleksibel

Volum redusert 25 % og vekt redusert med 18 % sammenlignet med sammenlignbare produkter. Passer til forskjellige typer arbeidskjøretøy og reduserer belastningen på bomkonstruksjonen.

05

Rask installasjonsgrensesnitt

Hurtiginstalleringsgrensesnittdesign halverer installasjonstiden. Vanlige teknikere kan fullføre utskiftingen på omtrent en halv time etter instruksjonene.

06

OEM tilpasning

Tilpasset boring, stang, slag, installasjonsavstand, oljeportposisjon, emballasje med private label og bulkordreproduksjon for forskjellige typer arbeidskjøretøy.

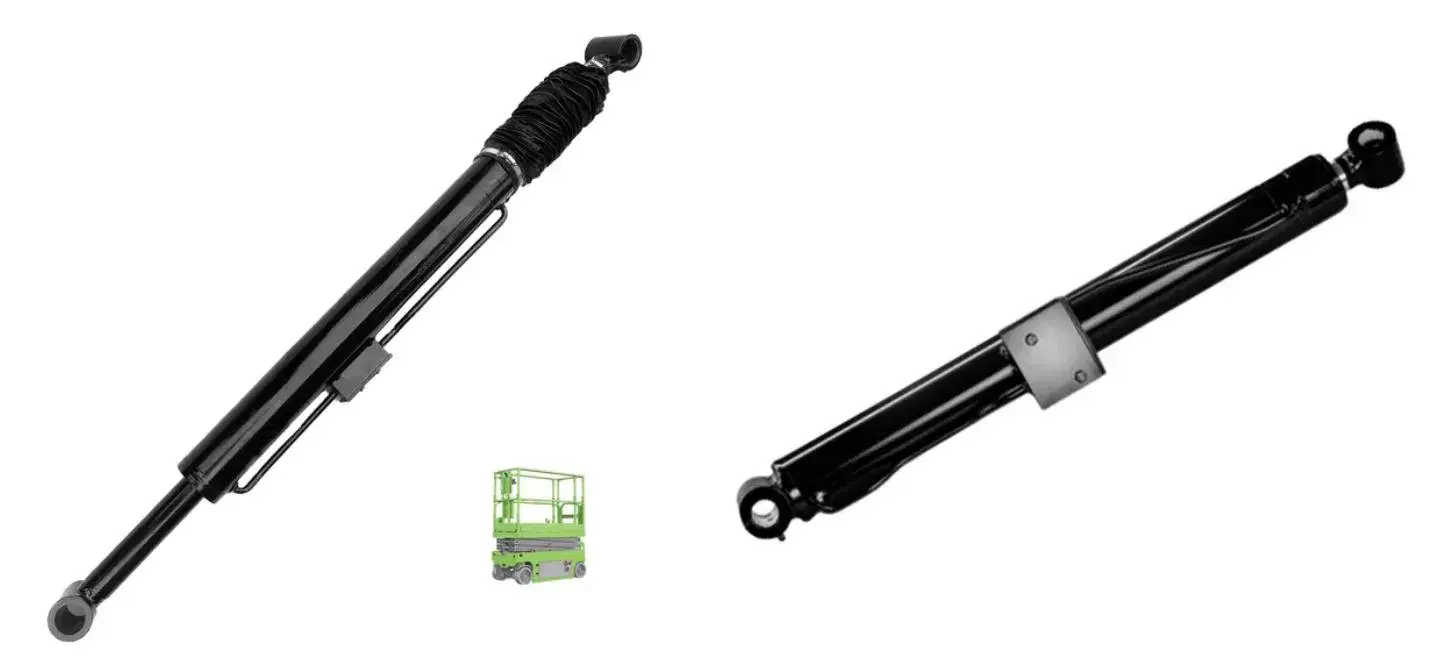

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
Overarmssylindertetning og modulær struktur

Bruksområder innen kraftreparasjon, kommunalt bygg og høyhøydearbeid

Strømsystem Vedlikehold av høyspenttårn og nettstasjon

Sylinderen gir 1800 kN skyvekraft for å løfte arbeidsplattformen til 30 m, med posisjonsfeil innenfor ±2 cm. Selv under kuling på nivå 5, justerer det innebygde stabiliseringssystemet skyvekraften i sanntid for å holde plattformen stabil for linjetilkobling og utstyrsbytte.

Kommunal Installasjon av gatelys og reklametavle

Modulær design passer til ulike typer arbeidskjøretøy, og oljeportposisjonen kan justeres fleksibelt. I et veirekonstruksjonsprosjekt fullførte et enkelt arbeidskjøretøy utskifting av 20 gatelys på en dag, med 40 % effektivitetsgevinst i forhold til tidligere metoder.

Bygning Vedlikehold av fasade og høyhus

Stabil skyvekraft og nøyaktig posisjonering støtter vindusvask, fasadereparasjon og skiltmontering i høyden. Firedobbel tetning motstår regn, støv og vind under utendørs arbeid.

OEM og ettermarked Luftarbeidskjøretøy OEM og reparasjonsmarked

Liftplattformbyggere, reparasjonsverksteder og ettermarkedsleverandører kan bestille standardmodeller eller tilpassede overarmssylindre med emballasje med private label. Hvis du også håndterer gaffeltruckhydraulikksystemer, seGaffeltruck hydraulisk sylinderspekter.

Kvalitetsbevis, testing og eksportstøtte

Material- og varmebehandlingsjournaler

Spesiallegert stålkropp, seks ganger smiing og varmebehandling, hardhet 40% høyere enn vanlig stål. Materialposter kan leveres med bulkforsendelser.

Trykk- og skyvetesting

Hver sylinder kontrolleres for lekkasje, slagglatthet og porttilpasning før pakking. Drivkraftytelsen verifiseres mot nominelt trykk.

Dimensjonell inspeksjon

Boring, stang, slag, installasjonsavstand og portdimensjoner registreres mot bestilt tegning eller kundeprøve.

Eksporter emballasje

Sylindrene er fullpakket med antirustolje og beskyttende endestykker. Bulkordrer kan palleteres og festes for sjøfrakt, luftfrakt eller ekspresslevering.

Tilpasset OEM-bestillingsprosess

Trinn 01 Send søknadsdetaljer

Oppgi utstyrstype, tegningsnummer, boring, stang, slag, installasjonsavstand, portstørrelse, mengde og destinasjonsport.

Trinn 02 Modellgjennomgang

Raydafon sjekker om modell GTHZ210C-620500-000 eller en tilpasset overarmssylinder passer til utstyret ditt.

Trinn 03 Prøve- og tegningsgodkjenning

For OEM-prosjekter reverserer Raydafon prøven og bekrefter dimensjoner før bulkproduksjon.

Trinn 04 Produksjon og tilbud

Etter å ha tegnet godkjenning gir Raydafon et FOB Ningbo-tilbud, produksjonsplan og pakkedetaljer.

Ofte stilte spørsmål

Hva er en hydraulisk sylinder for en overarm på en arbeidskjøretøy?

En hydraulisk sylinder for en overarmshydraulikk for arbeidskjøretøy er en hydraulisk aktuator som driver den øvre bommen på et arbeidskjøretøy eller en løfteplattform. Den løfter og posisjonerer arbeidsplattformen slik at arbeidere trygt kan utføre strømreparasjoner, kommunal konstruksjon, montering av reklametavler og andre oppgaver i stor høyde. Det er en av de hydrauliske kjernekomponentene i bomløftesystemet.

Hvilken standardmodell produserer Raydafon?

Raydafon produserer standardmodell GTHZ210C-620500-000 med Φ110 mm boring, Φ75 mm stang, 815 mm slaglengde, 1433 mm installasjonsavstand, 23 MPa arbeidstrykk, 2-Φ9 port og 100 kg vekt. Tilpasset boring, stang, slag, installasjonsavstand og portposisjon er tilgjengelig mot OEM-tegninger eller fysiske prøver.

Hvor mye skyvekraft kan denne overarmssylinderen generere?

Den patenterte designen med to stempel når opptil 2000 kN maksimal skyvekraft og kan løfte arbeidsplattformen jevnt til 50 m. Ved vedlikehold av kraftsystemet gir sylinderen en sterk skyvekraft på 1800 kN for å løfte plattformen til 30 m, med posisjoneringsfeil kontrollert innenfor ±2 cm, og opprettholder stabilitet i kulingforhold på nivå 5.

Hvilke materialer og tetningssystemer brukes?

Sylinderkroppen er laget av spesiallegert stål, smidd og varmebehandlet seks ganger, med hardhet 40 % høyere enn vanlig stål. En firedobbel sammensatt tetningsstruktur motstår kraftig regn, støv, sterk vind og kystsaltsprut. Sylinderen har vært brukt kontinuerlig i 3 år i kystsaltspraymiljøer uten lekkasje.

Kan Raydafon produsere tilpassede OEM overarmssylindre?

Ja. Raydafon støtter OEM-produksjon fra kundetegninger eller fysiske prøver. Tilpasset boring, stang, slag, installasjonsavstand, oljeportposisjon, emballasje med private label og bulkordreproduksjon er tilgjengelig for forskjellige typer arbeidsfartøy.

Hvilken informasjon er nødvendig for et tilbud?

Send tegningsnummeret eller eksisterende prøvedetaljer, borediameter, stangdiameter, slag, installasjonsavstand, arbeidstrykk, portstørrelse, bestillingsmengde og destinasjonsport. Raydafon vil svare med et FOB Ningbo-tilbud og ledetid.

Hvordan ber jeg om en prøve eller massebestilling?

Bruk forespørselsskjemaet på denne siden eller kontakt Raydafon på telefon, e-post eller WhatsApp. Inkluder nødvendig modell, tegningsnummer, mengde og søknad. Salgsteamet vil bekrefte prøvetilgjengelighet, bulkproduksjonsplan og pakkedetaljer.

Klar til å hente bom hydrauliske sylindre for arbeidskjøretøy på overarm?

Send ditt tegningsnummer, boring/stang/slagbehov, arbeidstrykk, portstørrelse, bestillingsmengde og destinasjonsport. Raydafon vil bekrefte standardmodellen eller designe en tilpasset hydraulisk sylinder på overarmen, og deretter gi et FOB Ningbo-tilbud med ledetid og pakkedetaljer.
