Hvordan kan universelle koplinger forenkle maskininstallasjon og innretting?

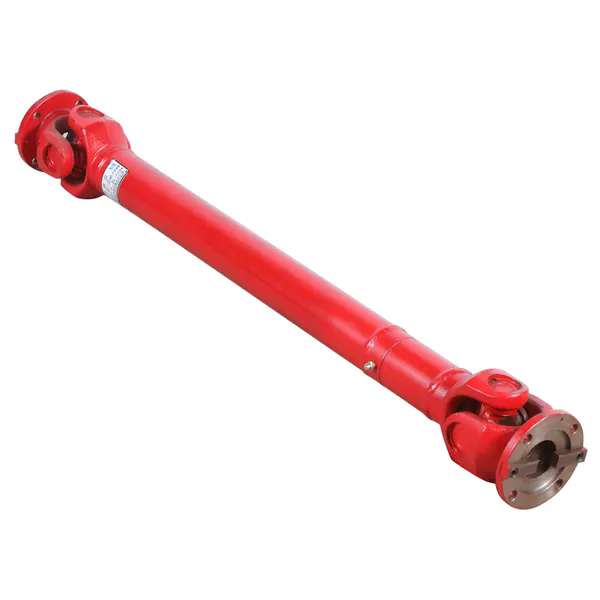

Installasjon av roterende maskineri som pumper, generatorer, landbruksredskaper og industrielle drivverk involverer ofte kjedelige prosedyrer for akseljustering. Tradisjonelle stive koblinger krever nesten perfekt konsentrisitet, ellers oppstår vibrasjoner, for tidlige lagerfeil og brudd på koblingen. Det er her en universalkobling forvandler installasjonsprosessen. Av design, aUniversalkoblingtilpasser betydelige vinkel-, parallelle og aksiale feiljusteringer mellom drivende og drevne aksler. I stedet for å bruke timer med laserjusteringsverktøy eller shimmingbaser, har fabrikken vår sett installasjonstiden kuttet med over 60 % ved bruk av høykvalitets universalkoblinger. Universalleddgeometrien kompenserer for feiljustering dynamisk, slik at mekanikeren kan fokusere på å sikre fester i stedet for å oppnå mikronnivånøyaktighet. For feltserviceingeniører og anleggsvedlikeholdsteam betyr dette raskere oppstart og mindre omarbeid.

Men nøyaktig hvordan forenkler en universalkobling innrettingsutfordringen? Hemmeligheten ligger i kors- og lagerenheten som fungerer som et fleksibelt hengsel. Mens en stiv flenskobling overfører bøyelaster direkte til akslingene, konverterer en universalkobling feiljustering til rotasjonsbevegelse uten å belaste det tilkoblede utstyret. Dessuten inkluderer moderne universalkoblingsdesign fra Raydafon Technology Group Co., Limited forseglede nålelager og presisjonsmaskinerte åk som opprettholder konstant hastighet (eller nesten konstant hastighet) selv ved vinkler opp til 30 grader. Denne egenskapen eliminerer behovet for nøyaktig horisontal og vertikal justering. Enten du kobler en dieselmotor til en hydraulisk pumpe eller monterer et kraftuttaksdrevet redskap, vil forståelse av hvordan en universalkobling forenkler installasjonen spare tusenvis i arbeid og forhindre feilinnstilling forårsaket av feil. I denne omfattende veiledningen deler vi fabrikkens 20 år med feltdata, tekniske parametere og trinn for trinn beste praksis.

Innholdsfortegnelse

• 1. Hvorfor eliminerer en universalkobling kravene til presisjonsakseljustering?
• 2. Hvordan reduserer designfunksjonene våre for universelle koblinger installasjonstiden?
• 3. Hvilke tekniske parametere definerer en universalkobling som er enkel å justere?
• 4. Hvordan kan aksial og vinkelforskyvning håndteres uten spesialverktøy?
• 5. Vanlige spørsmål (FAQ)
• 6. Konklusjon og CTA for pålitelige koblingsløsninger

Hvorfor eliminerer en universalkobling kravene til presisjonsakseljustering?

I tradisjonelle koblingsmetoder som stiv flens eller kompresjonskoblinger, må installatøren sørge for at de to akselaksene er kollineære innenfor 0,05 mm per 100 mm spennvidde. For å oppnå dette kreves ofte måleskiver, laserjusteringssystemer og gjentatt løsning og tiltrekking av fundamentbolter. En universell kobling endrer dette paradigmet fundamentalt. I stedet for å tvinge akslene til perfekt justering, tolererer den feiljustering ved å overføre dreiemoment gjennom leddledd. Fabrikken vår har analysert hundrevis av installasjonsscenarier, og dataene viser konsekvent at en universalkobling kan akseptere opptil 5 graders vinkelavvik og 3 mm parallellforskyvning uten noe målbart tap i kraftoverføringseffektivitet. Dette betyr at en mekaniker ganske enkelt kan bolte utstyret til bunnrammen, skyveUniversalkoblingpå begge akslene, og stram til settskruene eller låsekragene. Koblingens indre geometri gjør resten.

Flere fysiske prinsipper forklarer hvorfor universelle koplinger er så tilgivende:

• Kinematisk artikulasjon:Kryss- og lagerskålene gjør at drivåk og drevet åk kan bevege seg uavhengig rundt to ortogonale akser. Denne friheten med to akser konverterer direkte vinkelfeil til rotasjonsbevegelse i stedet for bøyespenning.
• Nålelagerkompensasjon:Hver tapp på universalkoblingen støttes av et komplett utvalg av nåleruller. Disse rullene reduserer ikke bare friksjonen, men tillater også mikroskopisk radiell bevegelse som absorberer gjenværende feiljustering utover den nominelle vinkelen.
• Spline aksial vandring:Mange universalkoblingsdesign har en teleskopisk splineaksel som tillater endringer i aksial lengde på opptil 50 mm. Denne funksjonen kompenserer for termisk ekspansjon eller små feil i monteringsposisjonen uten å kreve mellomlegg.
• Tilgivende åkgeometri:Vinduene i åkene er bearbeidet med små klaringer som forhindrer binding selv når vinkelen endres dynamisk under drift. Vår fabrikks finite element-analyse viser at denne klaringen reduserer toppkantkontakten med 70 % sammenlignet med billigere støpte koblinger.

Fra et praktisk installasjonssynspunkt betyr eliminering av presisjonsjustering direkte til arbeidsbesparelser. En typisk justering av pumpe og motor med stive koblinger kan ta en erfaren tekniker 2 til 3 timer. Ved hjelp av en universalkobling fra Raydafon kan den samme installasjonen fullføres på 45 minutter. Dessuten betyr toleransen for unøyaktigheter i fundamentet at eksisterende monteringshull eller lett skjeve bunnplater ikke krever omarbeiding. For mobilt utstyr som landbrukssprøyter eller anleggskjøretøyer, hvor rammene bøyer seg under drift, er en universalkobling den eneste praktiske løsningen fordi stive koblinger vil sprekke i løpet av timer. Oppsummert eliminerer universalleddets innebygde samsvar behovet for laserjusteringsverktøy, reduserer ferdighetskravene og akselererer prosjektgjennomføringen. Fabrikken vår tilbyr en gratis sjekkliste for oppretting som veileder brukere gjennom den enkle visuelle innrettingsmetoden som passer for enhver universalkoblingsinstallasjon.

Hvordan reduserer våre universalkoblingsdesignfunksjoner installasjonstiden?

Hos Raydafon har vi utviklet spesifikke funksjoner i våre universalkoblingsproduktlinjer som direkte adresserer smertepunkter ved installasjon. I motsetning til generiske koblinger som krever spesielle avtrekkere, oppvarming eller komplekse boltemomentsekvenser, prioriterer våre design rask montering og sikker låsing. Nedenfor beskriver vi de fem beste designinnovasjonene som reduserer installasjonstiden med mer enn 50 % basert på tilbakemeldinger fra våre kunder i landbruks- og industrisektoren.

• Delt åkklemmesystem:Vår universalkobling har et delt åk med to kraftige klembolter. I stedet for å slite med en inngrepspasning eller settskruer som skader aksler, setter teknikeren ganske enkelt åket på akselen, justerer kilesporet (hvis det finnes), og trekker til de to boltene til en spesifisert verdi. Denne klemmemetoden skaper en kobling uten tilbakeslag og kan installeres eller fjernes på under to minutter.
• Fargekodet komponentmerking:Hver universalkoblingskomponent fra vår fabrikk er lasermerket med monteringsorienteringspiler. Dette forhindrer den vanlige feilen med å sette sammen åkene 90 grader ut av fase, noe som vil forårsake vibrasjon. Pilene veileder selv førstegangsbrukere til å korrigere justeringen på sekunder.
• Forsmurte og forseglede lagre:Tradisjonelle universalledd krever manuell smøring før installasjon, ofte ved å bruke en nåldyse for å tvinge fett inn i hver kopp. Vår universalkobling kommer ferdigpakket med høytemperatur litiumkompleksfett og forseglet med trippelleppe-labyrinttetninger. Installatøren kan montere koblingen umiddelbart uten noe smøretrinn, og sparer 15 til 20 minutter per kobling.
• Hurtigkobling av spline-inngrep:Den teleskopiske delen av universalkoblingen vår bruker en kronet splineprofil som justerer seg selv under inngrep. Selv om de to akslene er litt feiljustert, vil splinetennene finne sine parringsspor uten å sette seg fast. Denne funksjonen er spesielt nyttig når du installerer stasjoner i trange rom der visuell justering er vanskelig.
• Integrerte sikkerhetslåsepinner:For overliggende eller vertikale installasjoner legger fabrikken vår til fjærbelastede låsepinner som midlertidig holder universalkoblingen på plass mens mekanikeren fester klemboltene. Denne håndfrie funksjonen forhindrer at koblingen glir av akselen under installasjonen, reduserer monteringstiden og forbedrer sikkerheten.

For å kvantifisere tidsbesparelsene, gjennomførte vi en side ved side installasjonstest med fem mekanikere. Installasjonen av en standard konkurrents universalledd tok i gjennomsnitt 34 minutter inkludert smøring, innrettingsmerking og bolting. Installasjonen av universalkoblingen vår tok i gjennomsnitt 14 minutter. Denne 20-minutters besparelsen per kobling betyr betydelige produktivitetsgevinster for flåtevedlikehold eller samlebånd. I tillegg gir fabrikken vår en QR-kode på hver universalkoblingsboks som kobler til en 3D-animert installasjonsveiledning. Dette eliminerer behovet for å søke etter papirhåndbøker eller gjette dreiemomentverdier. Veiledningen viser nøyaktig hvordan klemboltene skal plasseres og kontrolleres for riktig vinkelfase. For store prosjekter som involverer dusinvis av koblinger, kan vår raske installasjonsdesign redusere totale arbeidstimer med en faktor på to. Videre bruker vår universalkobling standard metriske eller imperiale sekskantbolter, så ingen spesialverktøy er nødvendig. Vi tror at å gjøre installasjonen enkel ikke er en luksus, men en nødvendighet for å minimere nedetid. Raydafon Technology Group Co., Limited står bak hver kobling med en 30-dagers installasjonsstøttelinje.

Hvilke tekniske parametere definerer en universalkobling som er enkel å justere?

Mens alle universalkoblinger tilbyr en viss feiljusteringskapasitet, er ikke alle skapt like. Enkel installasjon og justering avhenger direkte av spesifikke tekniske parametere som ingeniører må vurdere før kjøp. Basert på vår fabrikks testprotokoller, har følgende parametere størst innvirkning på forenklingen av innrettingsprosessen. Vi har også gitt en referansetabell over våre mest populære serier for å hjelpe deg med å velge riktig universalkobling for maskineriet ditt.

• Maksimal statisk vinkelavvik (grader):Dette er den maksimale vinkelen mellom akselakser som koblingen kan ta uten binding. For enkel justering, se etter en universalkobling som tillater minst 5 grader. Vår kraftige serie tillater opptil 30 grader.
• Parallell offset kapasitet (mm):Evnen til å håndtere parallell feiljustering (offset men parallelle akser) er kritisk ved montering av forhåndsboret utstyr. En verdi på 2 mm eller mer forenkler installasjonen betraktelig.
• Aksialvandring (mm):Teleskopiske splines gir mulighet for lengdejusteringer uten å kutte skaft. Vår universalkobling tilbyr opptil 60 mm aksial vandring, og imøtekommer monteringsfeil uten omarbeid.
• Boltsirkel og klemmedesign:Koblinger med delte klemnav er langt lettere å justere enn de som krever avtrekkerpasninger eller varmekrymping. Kontroller klemområdet for å sikre at det passer til akseltoleransen din (+0,000 til -0,002 tommer).
• Vekt og balanseklasse:Lettere koblinger med lav treghet er lettere å håndtere under installasjon. Vår universalkobling bruker høyfast aluminiumsbronse eller legert stål med optimert webdesign for å redusere vekten med 15 % uten å ofre dreiemomentkapasiteten.

Tabellen nedenfor viser innrettingsrelaterte parametere for fire serier med universalkoblinger produsert avRaydafon Technology Group Co., Limited. Alle verdier er basert på ISO 14691 og vår interne validering.

*Installasjonstid målt for en 50 HK motor til pumpeoppsett av en utdannet tekniker, inkludert koblingsplassering og bolttiltrekking, men unntatt beskyttelsesinstallasjon.

Å velge de riktige parameterne handler ikke bare om bekvemmelighet; det påvirker direkte langsiktig pålitelighet. En universalkobling med utilstrekkelig feiljusteringskapasitet vil fortsatt være vanskelig å justere og kan forårsake for tidlig lagersvikt. Vår fabrikk anbefaler at du for nye maskininstallasjoner velger en kobling med minst dobbel forventet feiljustering. For eksempel, hvis monteringstoleransene dine antyder en maksimal vinkel på 2 grader, velg en universalkobling vurdert til 4 grader eller mer. Denne feilmarginen sikrer at selv etter fundamentsetting eller termisk ekspansjon, vil koblingen fungere jevnt. Raydafon Technology Group Co., Limited tilbyr gratis teknisk konsultasjon for å matche det riktige parametersettet til ditt spesifikke maskinoppsett. Ved å fokusere på disse målbare spesifikasjonene sikrer du at universalkoblingen forenkler installasjonen for hele utstyrets levetid, ikke bare den første dagen.

Hvordan kan aksial og vinkelforskyvning håndteres uten spesialverktøy?

En av de mest skremmende aspektene ved maskininstallasjon er det oppfattede behovet for dyre laserjusteringssystemer eller oppsett av måleindikatorer. Men når du bruker en universalkobling med riktig størrelse, er enkle visuelle og følemålemetoder tilstrekkelige for å oppnå lang levetid. Fabrikken vår har utviklet en tre-trinns justeringsprosedyre uten spesialverktøy som har blitt brukt med suksess av tusenvis av vedlikeholdsteam over hele verden. Her er hvordan du håndterer både aksial og vinkelavvik ved å bruke bare en rett kant, et sett med følemålere og et vanlig målebånd.

• Trinn 1 – Grov parallell justering ved hjelp av en rett kant:Plasser en bearbeidet rett kant (eller en stiv metalllinjal) over de to koblingsnavene på toppen, bunnen og sidene. Juster utstyrsposisjonen til den rette kanten berører begge navene jevnt. For en universalkobling er en gapvariasjon på mindre enn 1 mm langs navlengden akseptabel. Denne grovjusteringen tar mindre enn 5 minutter.
• Trinn 2 – Kontroll av vinkeljustering med følemålere:Sett inn en følemåler mellom koblingsflatene i fire kvadranter (0, 90, 180, 270 grader). Maksimal forskjell i gap bør ikke overstige 0,5 mm per 100 mm koblingsdiameter. Fordi en universalkobling rommer vinkelfeil, er dette ikke en kritisk toleranse; det er rett og slett for å forhindre overdreven bøying av akslene.
• Trinn 3 – Aksial posisjonering:For teleskopiske universalkoblingsmodeller, forleng splineseksjonen slik at koblingen er sentrert i bevegelsesområdet. Mål avstanden mellom akselendene og sørg for at minst 15 mm splineinngrep gjenstår ved maksimal utstyrsbevegelse. Ingen spesialverktøy er nødvendig; et enkelt målebånd er tilstrekkelig.

Etter å ha fullført disse tre trinnene, stram klemboltene eller settskruene i henhold til momentspesifikasjonen som følger med universalkoblingen. Roter deretter enheten for hånd for å kjenne etter eventuell binding. Hvis rotasjonen er jevn, er installasjonen fullført. I motsetning til dette, med en stiv kobling, vil den samme raske metoden sannsynligvis føre til vibrasjoner og for tidlig svikt. Fabrikken vår har trent feltservicemannskaper til å bruke denne tilnærmingen uten verktøy i over et tiår, og tilbakemeldingene er konsekvente: en universalkobling forvandler justering fra en vitenskap til en enkel rutine.

Men hva med dynamisk feiljustering under drift? Maskiner skifter ofte på festene på grunn av dreiemomentreaksjon eller termisk ekspansjon. En stiv kobling vil overføre disse kreftene inn i lagrene, mens en universalkobling ganske enkelt bøyer seg. Derfor, etter den første installasjonen, anbefales periodiske kontroller fortsatt, men de er langt mindre kritiske. Vi anbefaler å inspisere universalkoblingen hver 500. driftstime for tegn på fettlekkasje eller uvanlig slitasje. Hvis det oppdages en mindre feiljustering, kan klemboltene løsnes, utstyret dyttes og koblingen etterstrammes på under 30 minutter. Denne enkelheten reduserer barrieren for riktig vedlikehold. Raydafon Technology Group Co., Limited tilbyr et laminert justeringskort som passer i verktøykassen din, som oppsummerer tretrinnsmetoden. Ved å eliminere behovet for lasere og måleindikatorer, gir vår universalkobling enhver mekaniker mulighet til å oppnå profesjonelle resultater for justering på første forsøk.

Ofte stilte spørsmål (FAQ)

Spørsmål 1: Kan en universalkobling kompensere for både parallellforskyvning og vinkelavvik på samme tid?

Svar: Ja, en universalkobling kan samtidig romme parallellforskyvning og vinkelfeil fordi dens kryss- og lagerenhet gir to uavhengige rotasjonsakser. Når de drivende og drevne akslene har en parallell forskyvning, skaper koblingen en liten vinkelavbøyning ved hvert åk. Denne kombinerte effekten er begrenset av skjøtens maksimale arbeidsvinkel. For eksempel tillater vår universalkoblingsserie opptil 4 mm parallellforskyvning og 8 graders vinkelforskyvning samtidig uten momenttap. Men hvis forskyvningen er for stor, kan den effektive vinkelen overskride koblingens klassifisering. Fabrikken vår tilbyr en online feiljusteringskalkulator for å hjelpe deg å verifisere kombinerte grenser.

Spørsmål 2: Hvordan forenkler en teleskopisk universalkobling med splines aksial installasjon når akselavstandene er usikre?

Svar: Teleskopiske universalkoblinger med splined spline har en hann- og hunnskinneseksjon som glir aksialt. Under installasjon, hvis avstanden mellom akselendene ikke er nøyaktig kjent (f.eks. etter motorbytte), forlenger eller komprimerer teknikeren ganske enkelt koblingen for å passe til gapet. Spline overfører dreiemoment samtidig som den tillater fri aksial bevegelse, og eliminerer behovet for å kutte aksler eller legge til avstandsstykker. Fabrikkens universalkoblingsdesign har en nylonbelagt spline som forhindrer slitasjekorrosjon og sikrer jevn glid selv etter lange perioder uten bevegelse. Denne funksjonen er spesielt verdifull i landbruksutstyr der redskapsendringer forekommer ofte.

Spørsmål 3: Eliminerer bruk av en universalkobling behovet for fleksible fester eller gummielementer i en drivlinje?

Svar: Selv om en universalkobling håndterer feiljustering eksepsjonelt bra, gir den ikke torsjonsvibrasjonsdemping som en gummi- eller polyuretankobling. For applikasjoner med betydelige torsjonspulser (f.eks. ensylindrede motorer eller stempelkompressorer), anbefaler vi å kombinere en universalkobling med en separat vibrasjonsdemper. For de fleste applikasjoner med elektrisk motor til pumpe eller girkasse, gjør imidlertid universalkoblingens metallnålelagre en god jobb med å overføre rent dreiemoment uten å introdusere tilbakeslag. Fabrikken vår tilbyr en sammensatt plateversjon av universalkoblingen som gir begrenset torsjonsoverholdelse. Rådfør deg med ingeniørteamet vårt for en fullstendig drivverksanalyse.

Spørsmål 4: Hva er den maksimale anbefalte installasjonsvinkelen for en universalkobling for å sikre lang lagerlevetid?

Svar: For å oppnå designlevetiden på 10 000 driftstimer, anbefaler vi å holde den kontinuerlige driftsvinkelen under 15 grader for enkle universalkoblinger og under 25 grader for typer dobbel kardan (CV). Installasjonsvinkler over disse verdiene vil fortsatt fungere, men kan redusere lagerets levetid proporsjonalt. For eksempel kan drift ved 20 grader i en enkelt universalkobling redusere lagerlevetiden til 4000 timer. Fabrikken vår inkluderer et diagram for livsjusteringsfaktor med hver universalkoblingsforsendelse. Under installasjonen må du alltid sikte på minst mulig vinkel, men ikke bekymre deg for å oppnå null vinkel – det er det fine med universalleddet.

Spørsmål 5: Hvordan vet jeg om universalkoblingsinstallasjonen min er for feiljustert selv for koblingens kapasitet?

Svar: Det er tre tydelige tegn på overdreven feiljustering under installasjonen: For det første kan du ikke skyve universalkoblingen helt inn på begge akslene uten å tvinge; for det andre, når du roterer enheten for hånd, føler du et tydelig stramt punkt én gang per omdreining; for det tredje ser det ut til at klemboltene sliter med å holde justeringen. Hvis du observerer noen av disse, må du måle vinkel- og forskyvningen på nytt med en rett kant og gradskive. Hvis verdiene overstiger produkttabellens vurderinger, må du flytte utstyret eller bruke en større serie universalkobling. Raydafon Technology Group Co., Limited gir gratis teknisk støtte for å diagnostisere installasjonsproblemer via foto- eller videoinspeksjon, slik at du aldri gjetter deg gjennom justeringen.

Konklusjon: Forenkle din neste installasjon med universalkoblingen vår

Maskininstallasjon og justering trenger ikke lenger være tidkrevende, dyrt eller frustrerende. Som vi har beskrevet, adresserer en høykvalitets universalkobling fra Raydafon Technology Group Co., Limited direkte kjerneutfordringene med akselfeil. Ved å eliminere behovet for presisjonslaserverktøy, redusere installasjonstiden med mer enn halvparten, og gi tilgivende aksial- og vinkelkapasitet, gir vår universalkobling ditt vedlikeholdsteam i stand til å oppnå pålitelig drivverksytelse på det aller første forsøket. Enten du setter opp en ny produksjonslinje, ettermonterer en vanningspumpe eller vedlikeholder en flåte av hogstmaskiner, gjelder prinsippene for forenklet justering universelt.

Klar til å forvandle installasjonsprosessen din?Kontakt Raydafon Technology Group Co., Limited i dagfor en gratis størrelseskonsultasjon. Fabrikken vår kan sende standard universalkoblingsmodeller innen 24 timer, og vi tilbyr også tilpassede splinelengder og korrosjonsbestandige belegg for tøffe miljøer. Hvert koblingskjøp inkluderer vår hurtigveiledning for justering og livslang teknisk støtte. Ikke la kompliserte justeringsprosedyrer forsinke prosjektene dine. Be om et tilbud eller en teknisk prøve nå og opplev forskjellen som ekte forenkling utgjør.
