Hvordan reduserer spiralformede presisjonsgir støy og vibrasjoner?

Tenk deg å stå ved siden av en høyhastighets industriell girkasse som opererer med 3000 RPM. Hvis den inneholder rettskårne cylindriske tannhjul, er lyden et tydelig, høyt hyl – nesten et skrik – som kan være fysisk ubehagelig. Denne støyen er ikke bare en irritasjon; det er den hørbare signaturen av støt, friksjon og vibrasjon som signaliserer energitap og potensiell slitasje. Tenk deg nå den samme girkassen utstyrt med spiralformede presisjonsgir. Lyden blir en jevn, dempet summing – nesten en hvisking. Denne dramatiske forskjellen er resultatet av en grunnleggende geometrisk forskjell mellom hvordan spiralformede tannhjul og cylindriske tannhjul overfører kraft. PåRaydafon Technology Group Co., Limited, fabrikken vår har produsertPresisjonsutstyrprodukter i over to tiår, og vi har sett hvordan overgangen fra spore- til spiralgeometri har forvandlet industri fra bil- til romfart. Denne artikkelen vil dissekere de tekniske prinsippene som gjør det mulig for spiralformede presisjonsgir å redusere støy og vibrasjoner, og gå utover enkle beskrivelser for å utforske fysikken til tannkontakt, matematikken til overlappingsforhold og produksjonspresisjonen som kreves for å realisere disse fordelene.

Støyen og vibrasjonen som genereres av tannhjulsparene er et resultat av to primære mekaniske fenomener: støteksitasjon i øyeblikket av tanninngrep, og den periodiske variasjonen i mesh-stivhet når tennene kommer inn og ut av kontakt. Tannhjul, med tenner som griper inn samtidig over hele ansiktsbredden, skaper en plutselig, impulsiv belastning som genererer høyfrekvent vibrasjon og støy. Spiralformede presisjonsgir har derimot tenner som er kuttet i en vinkel til giraksen. Denne vinkelen gjør at tanninngrepet blir progressivt – en rullende, glidende kontakt som begynner i den ene enden av tannen og beveger seg over ansiktsbredden. Dette progressive engasjementet eliminerer den "hamrende" effekten av samtidig kontakt, og reduserer støtkreftene som genererer støy dramatisk. I de følgende avsnittene vil vi undersøke dette fenomenet i detalj, kvantifisere fordelene gjennom nøkkelparametere som kontaktforhold og tverrgående overlapping, og utforske de avanserte produksjonsteknikkene som sikrer at disse teoretiske fordelene realiseres i praksis.

Innholdsfortegnelse

• 1. Hva er spiralpresisjonsgir?
• 2. Hvorfor reduserer progressiv tannengasjement støtstøy?
• 3. Hvordan gir høyere overlappingsforhold jevn dreiemomentoverføring?
• 4. Hvordan minimerer produksjonspresisjon vibrasjonseksitasjon?
• 5. Hvordan forbedrer materialvalg og overflatebehandlinger demping?
• Ofte stilte spørsmål (FAQ)
• Konklusjon

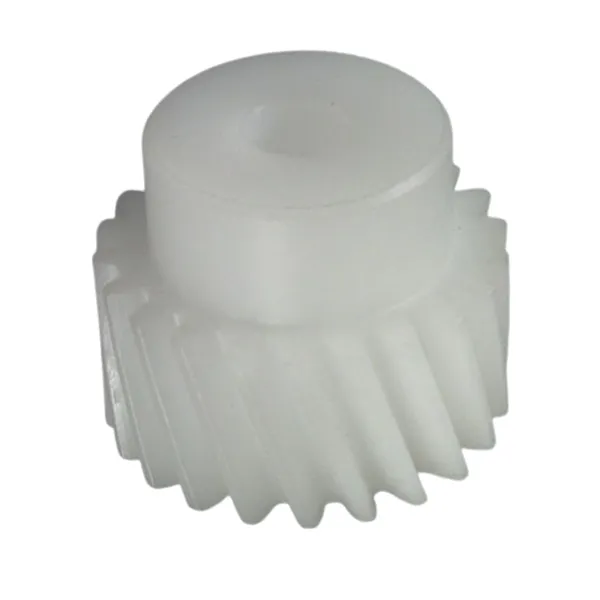

Hva er Helical Precision Gears?

For å forstå hvordan spiralformede presisjonsgir oppnår sine overlegne støy- og vibrasjonsegenskaper, må vi først etablere et klart bilde av hva de er og hvordan de skiller seg fra andre girtyper. Se for deg et standard cylindrisk tannhjul - tennene er rette og parallelle med tannhjulets rotasjonsakse. Når to cylindriske tannhjul går i inngrep, griper tennene inn langs en linje som strekker seg over hele flatebredden til begge tannhjulene samtidig. Dette er en "linjekontakt" som oppstår brått, med full belastning på et øyeblikk når tannparet kommer inn i nettet. Forestill deg nå å ta det cylindriske tannhjulet og skjære tennene i en vinkel til aksen, som gjengene på en skrue. Dette er et spiralformet gir. De vinklede tennene skaper en helt annen inngrepsdynamikk: i stedet for at en hel kontaktlinje plutselig dukker opp, starter kontaktpunktet i den ene enden av tannen og beveger seg gradvis over ansiktsbredden når tannhjulet roterer.

Helixvinkelen – vanligvis fra 8° til 30° for de fleste industrielle applikasjoner – er den definerende geometriske parameteren til et spiralformet tannhjul. Denne vinkelen introduserer en betydelig teknisk fordel: det progressive tanninngrepet reduserer belastningshastigheten, og minimerer støtkreftene som genererer støy og vibrasjoner. Dessuten har det spiralformede tannhjulet alltid mer enn ett tannpar i kontakt til enhver tid, noe som fordeler belastningen over et større overflateareal og jevner ut den totale dreiemomentoverføringen. Disse fordelene er så betydelige at spiralformede presisjonsgir har blitt standardvalget for applikasjoner der jevnhet og stillegående drift er avgjørende – fra biltransmisjoner og vindturbiner til robotikk og presisjonsmaskineri. Hos Raydafon er vår Precision Gear-portefølje dominert av spiralformet design, med spiralvinkler optimalisert gjennom omfattende testing for hver spesifikk applikasjon.

Den spiralformede geometrien introduserer imidlertid en komplikasjon: de vinklede tennene genererer en aksial skyvekraft som må håndteres, typisk ved bruk av trykklager eller ved å bruke dobbeltspiralformede (sildebein) gir. Denne ekstra kompleksiteten er en liten pris å betale for de dramatiske forbedringene i støy, vibrasjoner og lastbærende kapasitet. Fabrikken vår har utviklet proprietære lagerdesign og huskonfigurasjoner som effektivt håndterer disse skyvebelastningene, og sikrer at våre spiralformede presisjonsgir leverer sine fordeler uten at det går på bekostning av systemets pålitelighet. I neste seksjon vil vi ta en "sakte-bevegelse" titt på tanninngrep, og sammenligne slagdynamikken til spor- og spiralgir for å forstå opprinnelsen til støysignaturene deres.

Hvorfor reduserer progressiv tannengasjement støtstøy?

For å sette pris på den støyreduserende effekten av spiralformede tannhjul, må vi først forstå den støygenererende mekanismen i cylindriske tannhjul. Se for deg to cylindriske tannhjul som griper inn i høy hastighet. Når tannhjulene roterer, nærmer et par tenner seg. I det øyeblikket forkantene kommer i kontakt, belastes plutselig hele ansiktsbredden til tannparet. Dette skaper en skarp, impulsiv kraft som forplanter seg gjennom girkroppen og inn i støttestrukturen. Impulsen begeistrer et bredt spekter av vibrasjonsfrekvenser, hvorav mange faller innenfor det hørbare området. Dette er kilden til den karakteristiske "hvinen" fra cylindriske tannhjul - det er faktisk lyden av metall som slår metall, gjentatt tusenvis av ganger i minuttet. Energien til denne påvirkningen bidrar også til slitasje, gropdannelse og tretthet, og reduserer levetiden til girparet.

Se nå for deg et spiralformet presisjonsgirpar i sakte film. Tanngrepet begynner ikke med en plutselig linjekontakt, men med en punktkontakt i det ene hjørnet av tannen. Når tannhjulet roterer, beveger dette kontaktpunktet seg diagonalt over flatebredden, og sporer en bane fra forkanten til bakkanten. Dette er en prosess med «rullende engasjement» i stedet for «påvirkningsengasjement». Belastningen påføres gradvis over varigheten av inngrepssyklusen, i stedet for øyeblikkelig. Denne gradvise påføringen av belastning reduserer betraktelig toppkraften som overføres til girkroppen, som igjen reduserer vibrasjonsamplituden og den resulterende støyen. Fabrikken vår har utført omfattende komparative tester, og resultatene er konsistente: et spiralformet presisjonsgir med tilsvarende størrelse og tanntall genererer typisk 8-12 dB mindre støy enn et cylindrisk tannhjul, noe som tilsvarer en reduksjon på mer enn 80 % i opplevd lydstyrke.

For å sette dette i perspektiv, vurder følgende sammenligning av nøkkelinngrepsparametere for cylindriske og spiralformede gir under lignende driftsforhold. Disse verdiene er basert på testing utført på fabrikken vår ved bruk av en standardisert testrigg og et konsistent sett med driftsparametere (3600 RPM, 50 N·m dreiemoment).

Den dynamiske lastfaktoren, vist i tabellen, er et mål på hvor mye den faktiske lasten overstiger den nominelle lasten på grunn av slageffekter. En faktor på 1,8 for sylindriske tannhjul betyr at tennene opplever nesten det dobbelte av kraften som ville blitt forutsagt ved enkel statisk analyse – en betydelig bidragsyter til akselerert slitasje og tretthet. Den reduserte dynamiske belastningsfaktoren til spiralformede gir forklarer hvorfor de ikke bare går stillere, men også varer lenger. Hos Raydafon designer vi våre spiralformede Precision Gear-produkter med optimerte spiralvinkler for å minimere dynamiske belastninger for hver spesifikk applikasjon. Dette er ikke en parameter som passer for alle; en helixvinkel som fungerer bra for en lavhastighetsapplikasjon kan være suboptimal for en høyhastighets.

Hvordan gir høyere overlappingsforhold jevn dreiemomentoverføring?

Det progressive engasjementet av spiralformede tenner er bare halve historien. Den andre, like viktige faktoren er konseptet "overlappingsforhold" eller "kontaktforhold", som kvantifiserer gjennomsnittlig antall tannpar i kontakt til enhver tid. I et sylindrisk tannhjul er kontaktforholdet typisk mellom 1,3 og 1,6. Dette betyr at det i gjennomsnitt bare er ett eller halvannet tannpar som deler belastningen på et gitt tidspunkt. Når et tannpar går ut av nettet og det neste paret kommer inn, er det et kort øyeblikk når antall tenner i kontakt faller, noe som forårsaker en fluktuasjon i mesh-stivheten. Denne fluktuasjonen er en primær kilde til vibrasjon i cylindriske tannhjulsystemer - giret "gyser" når belastningen overføres fra ett tannpar til det neste.

Et spiralformet presisjonsgir har derimot et mye høyere totalt kontaktforhold. Dette er fordi det totale kontaktforholdet er summen av det tverrgående kontaktforholdet (det samme som et sylindrisk tannhjul) og overlappingsforholdet, som introduseres av helixvinkelen. Overlappingsforholdet er den aksiale overlappingen av tannpar langs ansiktsbredden. For et godt designet spiralgir er overlappingsforholdet typisk 1,0 eller større, noe som betyr at det totale kontaktforholdet ofte er i området 2,0 til 2,5. Dette betyr at det i gjennomsnitt er to til to og et halvt tannpar i kontakt til enhver tid. Belastningen er fordelt på flere tenner, og overgangen fra ett par til det neste er jevn fordi overlappingen sikrer at det innkommende paret allerede bærer en viss belastning før det utgående paret kobles ut. Denne overlappingen eliminerer den sykliske variasjonen i maskestivhet som er en primær kilde til vibrasjon i cylindriske tannhjul.

For å visualisere forskjellen, forestill deg å bære en tung gjenstand med én hånd versus to hender. Med én hånd konsentreres belastningen, og enhver endring i holdning er skurrende. Med to hender deles belastningen, og overgangen er jevn. Det samme prinsippet gjelder for tannhjulstenner. Det høyere kontaktforholdet til spiralformede presisjonsgir resulterer i en jevnere dreiemomentoverføring med lavere vibrasjonsamplituder. Dette er spesielt viktig i høyhastighetsapplikasjoner der selv små dreiemomentfluktuasjoner kan utløse resonanser i støttestrukturen, noe som fører til støy og potensiell skade. Fabrikken vår har utviklet en proprietær tannprofiloptimaliseringsalgoritme som maksimerer kontaktforholdet for en gitt spiralvinkel og flatebredde, og sikrer at våre Precision Gear-produkter leverer den jevnest mulige kraftoverføringen.

Reduksjonen i maskestivhetsvariasjonen, vist i den siste raden i tabellen, er en nøkkelindikator på vibrasjonspotensialet. Den nesten konstante mesh-stivheten til et spiralformet presisjonsgir betyr at girparet fungerer nesten som en solid kopling, og overfører kraften jevnt og stille. Dette er grunnen til at spiralformede gir er det foretrukne valget for applikasjoner som krever høy presisjon og lavt støynivå, for eksempel medisinsk bildebehandlingsutstyr, romfartsaktuatorer og avanserte biltransmisjoner. Hos Raydafon Technology Group Co., Limited, er vi stolte av å produsere Precision Gear-produkter som konsekvent oppnår kontaktforhold på 2,4 eller høyere, noe som sikrer at kundene våre drar fordel av den jevnest mulige kraftoverføringen.

Hvordan minimerer produksjonspresisjon vibrasjonseksitasjon?

De teoretiske fordelene med spiralgeometri – progressivt inngrep og høyt overlappingsforhold – kan bare realiseres fullt ut hvis girene er produsert med eksepsjonell presisjon. Faktisk er produksjonsfeil ofte den primære kilden til støy og vibrasjoner i girsystemer, selv når geometrien er teoretisk perfekt. Et spiralformet presisjonsgir med en liten tannstigningsfeil, et utløp i boringen eller et profilavvik vil generere vibrasjon uavhengig av skruevinkelen. På fabrikken vår har vi investert tungt i de nyeste utstyrsproduksjons- og inspeksjonsteknologiene for å sikre at hvert Precision Gear vi produserer oppfyller de strengeste toleransene. Denne delen vil utforske de kritiske produksjonsparametrene som bestemmer girstøy og vibrasjonsytelse, og hvordan vi kontrollerer dem.

Den mest kritiske parameteren er tannprofilens nøyaktighet. Den teoretiske evolvente profilen til en tannhjul er en matematisk perfekt kurve som sikrer konstant hastighetsforhold. I virkeligheten har hvert gir et visst avvik fra den ideelle profilen, som kan måles ved hjelp av en girinspeksjonsmaskin. Dette avviket genererer transmisjonsfeil - forskjellen mellom den faktiske og teoretiske utgangsakselposisjonen. Overføringsfeil er den grunnleggende kilden til vibrasjon i girpar: Når tannhjulet roterer, fører den varierende tannkontakten til at utgangsakselen øker og bremser litt, noe som genererer akselerasjonskrefter som stimulerer vibrasjoner. Fabrikken vår bruker høypresisjons CNC-girslipemaskiner som kan oppnå profilavvik på mindre enn 5 mikrometer (µm), noe som er avgjørende for høyhastighets- og lavstøyapplikasjoner.

En annen kritisk faktor er tannstigningsnøyaktighet. Hvis avstanden mellom tennene ikke er helt jevn, vil tannhjulsparet oppleve en syklisk "stamming" når det roterer, og generere støy ved tanninngrepsfrekvensen og dens harmoniske. Vår slipeprosess er kontrollert for å sikre at den kumulative stigningsfeilen over en full rotasjon er mindre enn 10 µm. På samme måte kan utløp av girboringen – eksentrisiteten til tannhjulets senter i forhold til rotasjonsaksen – forårsake en vibrasjon én gang per omdreining som er spesielt vanskelig å filtrere bort. Vi kontrollerer boringen til innenfor 5 µm for våre høypresisjonsgir. Tabellen nedenfor viser de typiske produksjonstoleransene vi opprettholder for våre Precision Gear-produkter, sammen med virkningen av å overskride disse toleransene på støy og vibrasjoner.

Utover disse geometriske toleransene er overflatefinishen til tannhjulstennene like viktig. En ru overflate, selv om den er geometrisk nøyaktig, vil generere friksjonsindusert støy og mikro-pitting. Vår slipeprosess følges av et superfinishing-trinn, som reduserer overflateruheten til under 0,4 µm Ra. Dette reduserer ikke bare støy, men forbedrer også utstyrets holdbarhet ved å redusere spenningskonsentrasjoner på overflaten. Vi bruker også avanserte inspeksjonsteknikker, for eksempel koordinatmålemaskiner (CMM) og giranalysatorer, for å verifisere alle kritiske dimensjoner før et utstyr godkjennes for forsendelse. Denne forpliktelsen til presisjon er det som gjør at våre Precision Gear-produkter skiller seg ut i krevende bruksområder.

Hvordan forbedrer materialvalg og overflatebehandlinger demping?

Mens geometri og produksjonspresisjon er de primære determinantene for girstøy og vibrasjoner, spiller materialegenskapene til selve giret en betydelig rolle for å dempe vibrasjonen som genereres. Ikke alle stål er skapt like når det kommer til vibrasjonsdemping. Dempingskapasiteten til et materiale er dets evne til å absorbere mekanisk energi og spre den som varme, i stedet for å overføre den som vibrasjon. For gir reduserer en høyere dempingskapasitet amplituden til vibrasjoner som overføres til huset og den omkringliggende strukturen, noe som resulterer i roligere drift. Hos Raydafon Technology Group Co., Limited, har vi utført omfattende forskning på effekten av materialvalg og varmebehandling på støy- og vibrasjonsytelsen til våre Precision Gear-produkter.

Støpejern, for eksempel, har utmerket dempekapasitet på grunn av sin grafittmikrostruktur, som absorberer vibrasjonsenergi. Støpejern har imidlertid lavere styrke og slitestyrke enn stål, noe som gjør det uegnet for applikasjoner med høy belastning og høy hastighet. For Precision Gear-applikasjoner bruker vi vanligvis høykvalitets legeringsstål som 8620, 9310 eller 17CrNiMo6. Disse stålene er karburert og herdet for å oppnå en hard, slitesterk kasse samtidig som de opprettholder en tøff, slagfast kjerne. Dekselets hardhet er typisk 58-62 HRC, mens kjernehardheten er 30-40 HRC. Denne tofasestrukturen gir en god balanse mellom slitestyrke, utmattelsesstyrke og dempingskapasitet.

En annen tilnærming til å forbedre demping er gjennom bruk av overflatebehandlinger. Våre Precision Gear-produkter utsettes ofte for shot peening, en prosess der små stål- eller keramiske partikler blåses inn på tannhjulets overflater. Shot peening skaper et fordelaktig kompressivt restspenningslag på overflaten, som forbedrer utmattelsesstyrken og reduserer også vibrasjoner. Overflatemodifikasjonene som introduseres ved shot peening skaper en liten "ruhet" i mikroskopisk skala som kan fungere som en vibrasjonsdemper ved å absorbere noe av vibrasjonsenergien. I vår testing viser kulepennede tannhjul en 5-8 % reduksjon i vibrasjonsamplitude sammenlignet med uglaserte gir med samme geometri og materiale, alt annet likt.

I tillegg til shot peening, tilbyr fabrikken vår også en rekke spesialiserte overflatebelegg for våre Precision Gear-produkter. Disse beleggene, som diamantlignende karbon (DLC) eller wolframkarbid, kan redusere friksjon og slitasje, noe som reduserer genereringen av høyfrekvent støy. Spesielt DLC-belagte gir har vist seg å redusere vibrasjonsstøyspekteret med opptil 3 dB(A) i høyhastighetsapplikasjoner. Kombinasjonen av optimalisert materialvalg, varmebehandling og overflatebehandling er en kraftig tilnærming til å redusere girstøy og vibrasjoner som utfyller de geometriske fordelene med spiralformede tenner. Vårt ingeniørteam kan anbefale den optimale kombinasjonen av materiale og behandling for din spesifikke applikasjon, basert på nødvendig belastning, hastighet og miljøforhold.

Ofte stilte spørsmål (FAQ)

Spørsmål 1: Hva er den typiske reduksjonen i støy når du bytter fra spurde til spiralformet presisjonsgir?

Svar: Støyreduksjonen avhenger av de spesifikke driftsforholdene, men i vår omfattende testing oppnår et spiralformet presisjonsgir typisk en 8-12 dB(A) reduksjon i lydtrykknivå sammenlignet med et ekvivalent cylindrisk tannhjul. Dette tilsvarer en opplevd reduksjon i lydstyrken på 80-90 prosent, da det menneskelige øret opplever en reduksjon på 10 dB som omtrent halvparten av volumet. Reduksjonen er mest uttalt ved høyere hastigheter der støteksitasjonen av cylindriske tannhjul er mest alvorlig.

Spørsmål 2: Reduserer en større helixvinkel alltid støy og vibrasjoner?

Svar: Ikke nødvendigvis. Mens en større spiralvinkel øker overlappingsforholdet og jevner inngrepet, genererer den også høyere aksiale skyvekrefter som kan forårsake ytterligere vibrasjoner og krever mer robuste lagre. Det er en optimal helixvinkel for hver applikasjon som balanserer støyreduksjon med bæreevne. Vårt ingeniørteam hos Raydafon Technology Group Co., Limited bruker avanserte simuleringsverktøy for å bestemme den optimale helixvinkelen for dine spesifikke driftsforhold. For de fleste industrielle bruksområder gir en helixvinkel mellom 15° og 25° en utmerket balanse mellom jevn drift og håndterbare skyvebelastninger.

Spørsmål 3: Hvordan påvirker modifikasjon av tannhjulprofilen støyen til et spiralformet presisjonsgir?

Svar: Modifikasjon av tannprofilen, slik som avlastning av spissen og blykroning, brukes ofte på spiralformede tannhjul for å kompensere for den elastiske avbøyningen av tennene under belastning. Dette forhindrer kantkontakt og sikrer at belastningen fordeles jevnt over tannoverflaten, noe som reduserer eksitasjonen av høyfrekvente vibrasjoner. Fabrikken vår bruker spesialisert profilmodifikasjonsprogramvare for å designe de optimale tannmodifikasjonene for hver Precision Gear-applikasjon. Selv en liten modifikasjon på 5-10 mikrometer kan ha en merkbar innvirkning på å redusere girstøy og forlenge utmattelseslevetiden.

Spørsmål 4: Hva er forskjellen mellom girstøy og girvibrasjoner, og hvorfor henger de sammen?

Svar: Girvibrasjoner er den mekaniske oscillasjonen av giret og dets støttestruktur, mens girstøy er den hørbare lyden som genereres av overføringen av disse vibrasjonene gjennom luften. De to henger direkte sammen: all girstøy er forårsaket av vibrasjoner. Vibrasjonen oppstår i girnettet på grunn av transmisjonsfeil, slag eller friksjon, og overføres deretter gjennom girakslene og lagrene til huset, som utstråler lyd. For å redusere girstøy, må vi først redusere girvibrasjoner ved å forbedre jevnheten til nettet.

Spørsmål 5: Kan spiralformede presisjonsgir brukes i applikasjoner med høyt dreiemoment og lav hastighet, eller er de bare egnet for høyhastighetsbruk?

Svar: Heliske presisjonsgir er like egnet for applikasjoner med høyt dreiemoment og lav hastighet som krantaljer og transportbånddrift. I disse applikasjonene forbedrer reduksjonen i støy og vibrasjoner operatørkomforten og reduserer risikoen for strukturelle skader. Imidlertid er de aksiale skyvekreftene fortsatt til stede og må styres med passende lagre. Fabrikken vår produserer Precision Gear-produkter for et bredt spekter av dreiemoment- og hastighetskombinasjoner, og vi kan anbefale den optimale helixvinkelen og geometrien for din spesifikke applikasjon, enten det er høyhastighet, høyt dreiemoment eller begge deler.

Konklusjon

Reduksjonen av støy og vibrasjoner i spiralformede presisjonsgir er resultatet av et nøye koordinert samspill av geometri, produksjonspresisjon og materialvitenskap. Det progressive tanninngrepet til spiralformede tenner eliminerer slaghamringen av cylindriske tannhjul; det høye overlappingsforholdet jevner ut dreiemomentoverføringen og reduserer variasjoner i mesh-stivhet; de krevende produksjonstoleransene minimerer overføringsfeil; og materialet og overflatebehandlingene demper gjenværende vibrasjoner. Hos Raydafon Technology Group Co., Limited, har fabrikken vår mestret dette samspillet over flere tiår med erfaring, og produserer Precision Gear-produkter som gir eksepsjonell jevnhet og stillhet i de mest krevende bruksområdene.

Hvis du ønsker å redusere støy og vibrasjoner i dine girdrevne systemer, inviterer vi deg til å samarbeide med vårt team av ingeniører. Vi tilbyr et omfattende utvalg av spiralformede presisjonsgir, skreddersydd for dine spesifikke driftskrav. Fabrikken vår er utstyrt med den nyeste utstyrslipe- og inspeksjonsteknologien, og våre ingeniører har ekspertisen til å anbefale den optimale kombinasjonen av design, materiale og behandling for din applikasjon.Kontakt Raydafon Technology Group Co., Limited i dagfor å diskutere dine Precision Gear-krav og oppdage hvordan vi kan hjelpe deg med å oppnå roligere, jevnere og mer pålitelig kraftoverføring.
