Hva er forskjellen mellom enkeltvirkende og dobbeltvirkende hydrauliske sylindre for høstemaskiner?

Innen landbruksmaskineri, spesielt innen høsteutstyr, er den hydrauliske sylinderen en grunnleggende komponent. Den konverterer hydraulikkvæsketrykket til lineær kraft og bevegelse, noe som muliggjør kontroll av ulike funksjoner, fra løfting av samlebordsenheter til justering av snelleposisjoner. Blant de vanligste typene hydrauliske sylindre som brukes i hogstmaskiner er enkeltvirkende og dobbeltvirkende sylindre. Valget mellom disse to typene er ikke vilkårlig; det er en kritisk ingeniørbeslutning som påvirker maskinens ytelse, effektivitet og kostnader.

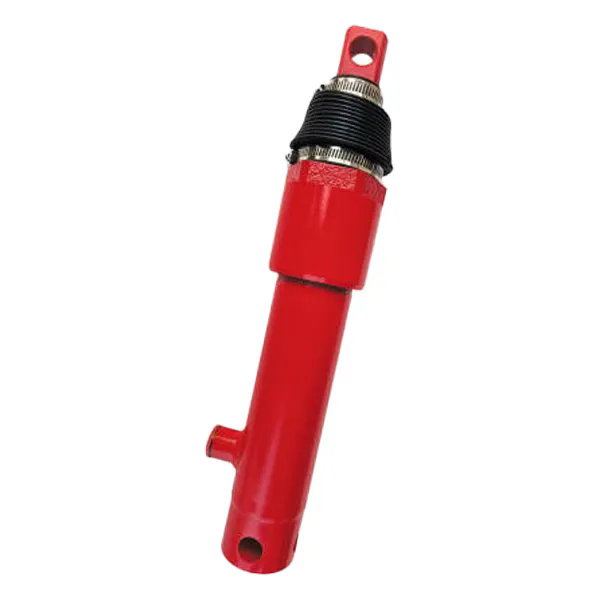

Den grunnleggende forskjellen mellom en enkeltvirkende og en dobbeltvirkendeHarvester hydraulisk sylinderligger i måten hydraulikkvæske påføres for å generere bevegelse. En enkeltvirkende sylinder bruker hydraulisk trykk for å forlenge stempelet i én retning, med returslaget oppnådd av en ekstern kraft, typisk gravitasjon eller en fjær. En dobbeltvirkende sylinder bruker hydraulisk trykk for å forlenge og trekke tilbake stempelet, og gir drevet bevegelse i begge retninger. Denne kjerneforskjellen driver variasjoner i design, applikasjon og ytelsesegenskaper. Denne artikkelen gir en systematisk teknisk analyse av begge sylindertypene, og undersøker deres driftsprinsipper, konstruksjon, bruksområder og utvalgskriterier. Målet er å utstyre ingeniører, teknikere og innkjøpsfagfolk med en klar forståelse av fordelene og begrensningene til hver type.

Innholdsfortegnelse

• 1. Driftsprinsipper: Hvordan enkeltvirkende og dobbeltvirkende sylindre fungerer
• 2. Konstruksjon og komponentforskjeller
• 3. Bruksspesifikasjoner i innhøstingssystemer
• 4. Ytelses- og kontrollegenskaper
• 5. Utvalgskriterier: Hvilken sylindertype å velge?
• 6. Vanlige spørsmål (FAQ)
• 7. Konklusjon

1. Driftsprinsipper: Hvordan enkeltvirkende og dobbeltvirkende sylindre fungerer

En hydraulisk sylinder er en mekanisk aktuator som konverterer hydraulisk energi (væsketrykk) til mekanisk energi (lineær kraft og bevegelse). Kjerneprinsippet er påføringen av trykksatt hydraulisk væske til et stempel i en sylindercylinder. Trykket virker på stempelområdet, og genererer en kraft som beveger stempelet og den vedlagte stangen. Bevegelsesretningen bestemmes av hvilken side av stempelet væsken påføres. Den enkeltvirkende og dobbeltvirkende Harvester hydrauliske sylinderen er fundamentalt forskjellige i måten væsken påføres for å kontrollere bevegelse.

Enkeltvirkende sylinder:En enkeltvirkende sylinder har én port for hydraulikkvæsken. Væsken påføres bare den ene siden av stempelet (vanligvis undersiden). Trykket skyver stempelet og stangen i én retning, og utvider sylinderen. Returslaget (tilbaketrekking av stempelet) oppnås av en ekstern kraft. De vanligste ytre kreftene er tyngdekraften (vekten av lasten som trekker stempelet tilbake) eller en mekanisk fjær. Enkeltvirkende sylindre er enkle i design og brukes i applikasjoner der lasten i seg selv gir returkraften. I en hogstmaskin kan en enkeltvirkende hydraulisk sylinder brukes til oppgaver som å løfte en tung komponent, der vekten av komponenten gir returkraften når det hydrauliske trykket slippes.

Dobbeltvirkende sylinder:En dobbeltvirkende sylinder har to porter, en på hver side av stempelet. Hydraulikkvæske kan tilføres til begge portene for å generere bevegelse i begge retninger. For å forlenge sylinderen, tilføres væske til bunnporten, og skyver stempelet opp. For å trekke tilbake sylinderen, tilføres væske til toppporten, og trykker stempelet ned. Dette gir drevet bevegelse i begge retninger. Kraften som genereres i hver retning er ikke nødvendigvis lik, da det effektive arealet til stempelet er forskjellig på de to sidene (stangsiden har et mindre effektivt areal på grunn av stangtverrsnittet). Dobbeltvirkende sylindre gir mer presis kontroll og brukes der det kreves kraft i begge retninger. I en hogstmaskin brukes dobbeltvirkende hydraulikksylinder til funksjoner som å kontrollere høyden på en snelle, vinkle en kniv eller justere posisjonen til en knivbjelke, der det kreves en drevet bevegelse i begge retninger.

Tabellen nedenfor gir en side-ved-side-sammenligning av driftsprinsippene.

PåRaydafon Technology Group Co., Limited, produserer vi både enkeltvirkende og dobbeltvirkende hydraulikksylinder for høstemaskiner for å møte de ulike behovene til landbrukssektoren. Vårt ingeniørteam kan gi ekspertveiledning om valg av passende sylindertype for en spesifikk applikasjon.

2. Konstruksjon og komponentforskjeller

Konstruksjonen av en enkeltvirkende og dobbeltvirkende Harvester Hydraulic Sylinder gjenspeiler deres forskjellige driftsprinsipper. Kjernekomponentene til begge sylindertyper er like: en sylinderfat, et stempel, en stang, tetninger og endestykker. Imidlertid er det betydelige forskjeller i detaljene i konstruksjonen, som påvirker ytelsen og påliteligheten. De primære forskjellene er i stempelet og stempeltetningssystemet.

Stempel:I en enkeltvirkende sylinder er stempelet typisk en enkel skivelignende komponent som er festet til stangen. Stempelet brukes til å overføre kraften fra hydraulikkvæsken til stangen. I en dobbeltvirkende sylinder er stempelet en mer kompleks komponent. Den har tetninger på begge sider for å forhindre væskelekkasje mellom de to kamrene. Stempelet skal kunne tåle trykk fra begge sider, noe som krever en robust design. Stempelet i en dobbeltvirkende sylinder inkluderer ofte en føringsring (eller slitering) for å opprettholde innretting og forhindre metall-til-metall-kontakt mellom stempelet og sylinderboringen.

Forseglinger:Tetningssystemet er avgjørende for ytelsen til enhver hydraulisk sylinder. I en enkeltvirkende sylinder er det primære tetningskravet å forhindre væskelekkasje fra trykksiden av stempelet. I en dobbeltvirkende sylinder kreves tetninger på begge sider av stempelet for å hindre lekkasje mellom de to kamrene. Dette er et mer krevende tettingskrav, da det krever en tetning som tåler trykk fra begge retninger. Stempeltetningen i en dobbeltvirkende sylinder er ofte en dobbeltvirkende tetning, for eksempel en U-kopptetning eller en polyuretantetning.

Stangpakninger:Begge sylindertypene har stangtetning for å hindre væskelekkasje langs stangen. Men stangtetningen i en dobbeltvirkende sylinder må også tåle de høyere trykkene som kan oppstå på stangsiden av stempelet. Dette kan kreve en mer robust stangtetning.

Demping:Dobbeltvirkende sylindre inkluderer ofte dempende funksjoner på slutten av slaget for å redusere slagkrefter og støy. Dette er spesielt viktig i applikasjoner der sylinderen flytter tunge laster ved høye hastigheter. Demping er mindre vanlig i enkeltvirkende sylindre, da returslaget vanligvis styres av en ekstern kraft.

Tabellen nedenfor gir en sammenligning av konstruksjonsegenskapene til enkeltvirkende og dobbeltvirkende hydraulikksylinder for høstemaskiner.

Hos Raydafon Technology Group Co., Limited produserer vi Harvester Hydraulic Sylinder ved å bruke materialer av høy kvalitet og presise produksjonsprosesser. Sylindrene våre er designet for å møte de krevende kravene til landbruksapplikasjoner, og gir pålitelig og langvarig ytelse.

3. Bruksspesifikasjoner i innhøstingssystemer

Valget mellom en enkeltvirkende og en dobbeltvirkende Hydraulikksylinder er sterkt påvirket av den spesifikke applikasjonen i hogstmaskinen. Hver type sylinder er egnet for spesielle funksjoner basert på den nødvendige bevegelsen, kraftprofilen og kontrollkravene. En Harvester Hydraulic Sylinder brukes i en lang rekke funksjoner på maskinen, fra løfting av tunge komponenter til kontroll av intrikate bevegelser.

Enkeltvirkende sylinderapplikasjoner:Enkeltvirkende sylindre brukes vanligvis i applikasjoner der lasten kan gi returkraften. I en hogstmaskin inkluderer dette ofte løfteoperasjoner der vekten av komponenten gir returkraften. For eksempel kan en enkeltvirkende sylinder brukes til å løfte kappebordet (skjærebjelken) på en skurtresker. Når hydraulisk trykk påføres, forlenger sylinderen seg og løfter topplokket. Når trykket slippes, presser vekten av topplokket sylinderen ned igjen. Tilsvarende brukes enkeltvirkende sylindre for justering av trommelhøyde på enkelte hogstmaskiner, hvor spolens vekt gir returkraften.

Dobbeltvirkende sylinderapplikasjoner:Dobbeltvirkende sylindre brukes i applikasjoner som krever drevet bevegelse i begge retninger. I en hogstmaskin inkluderer dette funksjoner som å kontrollere vinkelen på høvelen, justere posisjonen til en snelle og betjene losseskruen. For eksempel kan en dobbeltvirkende hydraulikksylinder brukes til å vippe aggregatet for å følge konturen av bakken. Sylinderen kan forlenges eller trekkes tilbake for å justere toppvinkelen. På samme måte brukes ofte en dobbeltvirkende sylinder for å kontrollere posisjonen til en losseskrue, slik at den kan forlenges eller trekkes tilbake etter behov. Evnen til å gi drevet bevegelse i begge retninger er avgjørende for nøyaktig kontroll av disse funksjonene.

Tabellen nedenfor gir en oppsummering av typiske bruksområder for hver sylindertype i en hogstmaskin.

Hos Raydafon har vi lang erfaring med å produsere Harvester Hydraulic Sylinder for et bredt spekter av bruksområder. Vårt ingeniørteam kan gi ekspertveiledning om riktig sylindertype for din spesifikke applikasjon.

4. Ytelses- og kontrollegenskaper

Ytelses- og kontrollkarakteristikkene til en enkeltvirkende og en dobbeltvirkende hydraulikksylinder er en direkte konsekvens av deres design og driftsprinsipper. Å forstå disse egenskapene er avgjørende for å velge riktig sylinder for en gitt applikasjon og for å integrere den i det totale hydrauliske systemet. De primære ytelsesegenskapene å vurdere er kraftutgang, hastighetskontroll og kontrollerbarhet.

Tving utgang:Kraftutgangen til en hydraulisk sylinder bestemmes av det hydrauliske trykket og det effektive arealet til stempelet. For en enkeltvirkende sylinder genereres kraften kun på forlengelsesslaget. Kraften er lik trykket multiplisert med hele stempelarealet. For en dobbeltvirkende sylinder genereres kraften på både forlengelses- og tilbaketrekningsslaget. Kraften på forlengelsesslaget er den samme som for en enkeltvirkende sylinder (trykk x fullt stempelareal). Kraften på tilbaketrekningsslaget er lavere fordi det effektive arealet reduseres med stangarealet (trykk x (stempelareal - stangareal)). Denne forskjellen kan være betydelig, spesielt i sylindre med store stenger.

Hastighetskontroll:Hastigheten til en hydraulisk sylinder styres av strømningshastigheten til hydraulikkvæsken. For en enkeltvirkende sylinder styres hastigheten kun på forlengelsesslaget. Hastigheten på tilbaketrekningsslaget styres av den ytre kraften (tyngdekraften eller fjæren). For en dobbeltvirkende sylinder kan hastigheten kontrolleres på både forlengelses- og tilbaketrekningsslagene ved å justere strømningshastigheten til riktig port. Dette gir mer presis kontroll over sylinderens bevegelse.

Kontrollerbarhet:En dobbeltvirkende hydraulisk sylinder for høstemaskiner gir mer presis kontroll enn en enkeltvirkende sylinder. Evnen til å påføre hydraulisk trykk på begge sider av stempelet gir mer nøyaktig plassering av lasten. Den dobbeltvirkende sylinderen tillater også bruk av regenerative kretser, som kan øke hastigheten på sylinderen i visse applikasjoner. Enkeltvirkende sylindre er mindre kontrollerbare, da returslaget er avhengig av en ekstern kraft.

Følgende tabell oppsummerer ytelsesegenskapene til enkeltvirkende og dobbeltvirkende hydraulikksylindere.

Hos Raydafon er vår Harvester hydrauliske sylinder designet for å levere høy ytelse og pålitelig drift. Vi bruker avanserte produksjonsteknikker for å sikre jevn kvalitet og lang levetid.

5. Utvalgskriterier: Hvilken sylindertype å velge?

Valget av riktig hydraulisk sylindertype for høstemaskinen (enkeltvirkende eller dobbeltvirkende) er en kritisk ingeniørbeslutning som påvirker ytelsen, påliteligheten og kostnadene til systemet. Utvelgelsesprosessen bør være basert på en systematisk evaluering av søknadskravene. Følgende kriterier bør vurderes:

Krav til kraft:Krever applikasjonen kraft i begge retninger? Hvis kun en løfte- eller skyvekraft er nødvendig, kan en enkeltvirkende sylinder være tilstrekkelig. Hvis det kreves kraft i begge retninger, er en dobbeltvirkende sylinder nødvendig. Vurder også størrelsen på kraften som kreves i hver retning. Kraften på tilbaketrekningsslaget til en dobbeltvirkende sylinder er lavere enn forlengelsesslaget på grunn av stangområdet, som kan være en faktor.

Kontrollkrav:Hvor nøyaktig må kontrollen av sylinderen være? Hvis enkel på/av-kontroll er tilstrekkelig, kan en enkeltvirkende sylinder være tilstrekkelig. Hvis nøyaktig posisjonering er nødvendig, er det nødvendig med en dobbeltvirkende sylinder. Vurder også om applikasjonen krever at sylinderen holder en posisjon, som lettere oppnås med en dobbeltvirkende sylinder.

Hastighetskrav:Krever applikasjonen kontrollert hastighet i begge retninger? Hvis hastighetskontroll kun er nødvendig på forlengelsesslaget, kan en enkeltvirkende sylinder være akseptabel. Hvis hastighetsregulering er nødvendig på begge slagene, er en dobbeltvirkende sylinder nødvendig.

Kostnadshensyn:Enkeltvirkende sylindre er generelt rimeligere enn dobbeltvirkende sylindre på grunn av deres enklere design. Imidlertid må kostnadsbesparelsene til en enkeltvirkende sylinder veies opp mot potensielle ytelses- og kontrollbegrensninger.

Hos Raydafon Technology Group Co., Limited, kan vi bistå med valg av passende Harvester Hydraulic Sylinder for din spesifikke applikasjon. Vårt ingeniørteam kan gi ekspertveiledning basert på dine krav.

6. Vanlige spørsmål (FAQ)

Spørsmål 1: Kan en enkeltvirkende sylinder gjøres om til en dobbeltvirkende sylinder?

Svar: Nei, en enkeltvirkende sylinder kan ikke konverteres til en dobbeltvirkende sylinder. Utformingen av sylinderen er fundamentalt forskjellig. En enkeltvirkende sylinder har bare én port og et enkelt sett med tetninger, mens en dobbeltvirkende sylinder har to porter og tetninger på begge sider av stempelet. Konvertering vil kreve en fullstendig redesign av sylinderen og utskifting av stempel og tetninger, noe som ikke er kostnadseffektivt. Det er generelt mer praktisk å kjøpe en dobbeltvirkende sylinder for applikasjoner som krever toveis kraft.

Spørsmål 2: Hva skjer med væsken på den ikke-trykksatte siden av en enkeltvirkende sylinder?

Svar: I en enkeltvirkende sylinder er den ikke-trykksatte siden av stempelet vanligvis ventilert til atmosfæren. Dette lar luft komme inn og ut av sylinderen når stempelet beveger seg, og forhindrer at et vakuum eller overtrykk utvikles. Denne ventilasjonen oppnås gjennom en pusteport. Noen enkeltvirkende sylindre har også en stangende som er åpen mot omgivelsene.

Spørsmål 3: Hvilken type sylinder er mest brukt i moderne hogstmaskiner?

Svar: Moderne hogstmaskiner bruker en kombinasjon av enkeltvirkende og dobbeltvirkende Harvester hydraulisk sylinder, avhengig av den spesifikke applikasjonen. For enkle løfteoppgaver brukes ofte enkeltvirkende sylindre. For mer komplekse funksjoner som krever presis kontroll og toveis kraft, er dobbeltvirkende sylindre standarden. Trenden i moderne hogstmaskiner går mot flere dobbeltvirkende sylindre, da de gir større kontroll og allsidighet.

Spørsmål 4: Hvordan vet jeg om applikasjonen min trenger en enkeltvirkende eller dobbeltvirkende sylinder?

Svar: Valget avhenger av kraft- og kontrollkravene til applikasjonen. Hvis du trenger en kraft i bare én retning og returslaget kan oppnås ved hjelp av tyngdekraften eller en fjær, kan en enkeltvirkende sylinder være tilstrekkelig. Hvis du trenger en kraft i begge retninger eller presis kontroll av sylinderens posisjon, kreves en dobbeltvirkende sylinder. Vårt tekniske team kan hjelpe deg med å analysere søknaden din.

Spørsmål 5: Hvordan påvirker stangstørrelsen kraften til en dobbeltvirkende sylinder?

Svar: Stangstørrelsen reduserer det effektive området til stempelet på tilbaketrekningsslaget. Kraften på tilbaketrekningsslaget er lik trykket multiplisert med stempelarealet minus stangarealet. Dette betyr at tilbaketrekningskraften alltid er lavere enn forlengelseskraften. Forskjellen mellom forlengelses- og tilbaketrekningskreftene er mer signifikant på sylindre med større stangdiameter. For applikasjoner som krever høy kraft i begge retninger, kan en sylinder med en liten stang være å foretrekke.

7. Konklusjon

Den enkeltvirkende og dobbeltvirkende Harvester hydrauliske sylinderen er begge viktige komponenter i landbruksmaskiner, men de tjener forskjellige formål. Den enkeltvirkende sylinderen gir kraft i én retning, med returslaget oppnådd av en ekstern kraft, noe som gjør den egnet for enkle løfteoppgaver. Den dobbeltvirkende sylinderen gir kraft i begge retninger, og tilbyr presis kontroll og allsidighet for komplekse funksjoner. Valget av passende sylindertype avhenger av de spesifikke brukskravene, inkludert behovet for toveis kraft, kontrollpresisjon og hastighetskontroll.
