Hva er forskjellene mellom Spur Gear og Helical Gear?

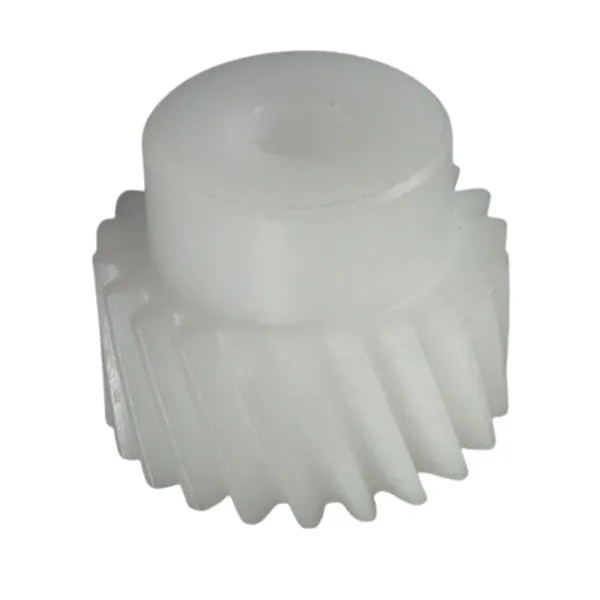

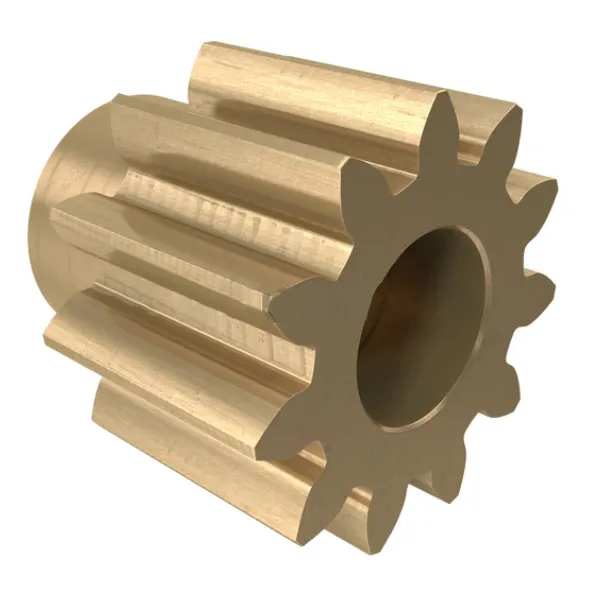

Spur GearsogHelical Gearser vanlige girtyper i mekaniske transmisjoner. Tannhjul har rette tannprofiler, med tannflanker parallelt med giraksen. Under inngrep kommer tannflankene til de to tannhjulene i direkte kontakt. Spiralformede tannhjul har en stjerneformet skruetannprofil, hvor tannflankene danner en viss helningsvinkel med tannhjulsaksen. Under inngrepet kommer tannflankene til de to tannhjulene gradvis i kontakt. Denne strukturelle forskjellen fører direkte til forskjellige overføringsegenskaper.Raydafontilbyr både Spur Gears og Helical Gears i forskjellige størrelser. Velkommen til å kjøpe dem.

Meshing-egenskaper

Når cylindriske tannhjul griper inn, kommer hele tannbredden i kontakt med det andre tannhjulet samtidig. Dette kontaktmønsteret kan forårsake betydelig støt og støy i overføringen. I kontrast er kontaktlinjen til spiralformede tannhjul skråstilt, noe som øker transmisjonsoverlappingen betydelig. Under overføring øker den inngripende kontaktlinjen til spiralformede tannhjul gradvis og reduseres deretter. Denne designen reduserer støt og sikrer en jevnere overføring.

Overføringseffektivitet

Spurgehjulha lineær kontakt med neste gir under overføring, noe som resulterer i lave friksjonstap og høy overføringseffektivitet, som teoretisk når 98%-99%.Heliske tannhjul, på grunn av aksial glidefriksjon, har lavere effektivitet, typisk mellom 95 % og 97 %.

Lastekapasitet

Som nevnt tidligere er den inngripende kontaktlinjen til spiralformede tannhjul på skrå, noe som resulterer i en lengre lengde. Dette reduserer også enhetstrykket, noe som resulterer i en høyere lastbærende trykkgrense enn cylindriske tannhjul. Spiralformede gir gir større kontakt under overføring, slik at de kan overføre større dreiemoment på samme modul. Lastekapasiteten deres er omtrent 15 % - 25 % høyere enn for cylindriske tannhjul.

Behandling

Tannhjul kan typisk masseproduseres ved bruk av standard fresemaskiner eller hobbingmaskiner, noe som resulterer i relativt enkel prosessering og lave produksjonskostnader. Imidlertid krever spiralformede gir spesialisert utstyr for å justere spiralvinkelen, noe som stiller høyere presisjonskrav til maskinverktøyene for tannhjulsbehandling. Å opprettholde konsistent spiralvinkelkontroll er spesielt utfordrende, noe som resulterer i produksjonskostnader som er 20–40 % høyere enn for cylindriske tannhjul.

Applikasjonsscenarier

Avhengig av deres overføringsegenskaper,sylindriske tannhjulbrukes ofte i lavhastighets, lett belastningsapplikasjoner, for eksempel urverkmekanismer, skrivertransmisjoner og girkasser for landbruksmaskiner.Heliske tannhjul, på den annen side, er egnet for applikasjoner som krever høyere stabilitet eller overføring av høyere belastninger, for eksempel biltransmisjoner, industrielle reduksjonsanordninger og marine fremdriftssystemer.

Spur Gears VS Helical Gears
