Hvorfor brukes presisjonssnekkegir til høyreduksjonsapplikasjoner?

Inne i det kompakte huset til en industriell robotarm spinner en servomotor med 6000 omdreininger per minutt. Likevel beveger utgangsakselen seg med langsom, bevisst presisjon, og utøver hundrevis av Newtonmeters dreiemoment for å plassere en tung nyttelast. Komponenten som gjør denne dramatiske transformasjonen mulig er enPresisjonsutstyr: ormeutstyret. Gå inn i ethvert produksjonsanlegg, og du vil finne snekkegir på jobb i transportbånd, heiser, maskinverktøy og pakkeutstyr. De er de ukjente heltene innen mekanisk kraftoverføring, og konverterer høyhastighets, lavt dreiemomentinngang til lavhastighets, høyt dreiemomentutgang med en enkelhet som andre girtyper ikke kan matche. Men hvorfor er snekkegir standardvalget for høyreduksjonsapplikasjoner? Svaret ligger i en unik kombinasjon av geometri, materialvitenskap og fysikk som andre Precision Gear-systemer rett og slett ikke kan gjenskape.

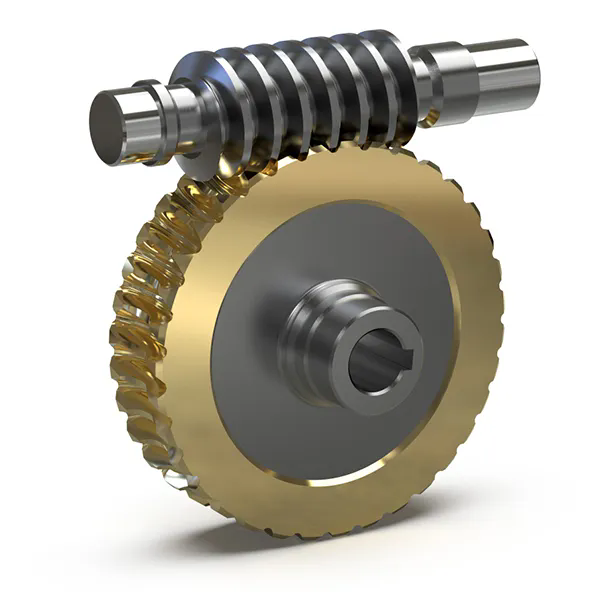

Et snekkegirpar består av en gjenget snekke (drivelementet) og et tannhjul (det drevne elementet). Denne konfigurasjonen tilbyr en elegant løsning på et grunnleggende ingeniørproblem: hvordan oppnå store hastighetsreduksjoner i et enkelt trinn. En enkeltstartssnekke med et 60-tanns hjul gir et reduksjonsforhold på 60:1 i en kompakt pakke. Å oppnå samme reduksjon med cylindriske gir vil kreve et flertrinnsarrangement, noe som øker kompleksiteten, kostnadene og plass. Utover reduksjonsevnen tilbyr snekkegir to tilleggsfordeler som er kritiske i mange applikasjoner: de gir jevn, stillegående drift, og de kan utformes for å være selvlåsende, og forhindrer reverserende bevegelser når strømmen fjernes. Denne artikkelen utforsker det tekniske grunnlaget for snekkegirets dominans i høyreduksjonsapplikasjoner, fra dets geometriske prinsipper til materialvalgene som definerer ytelsen.

Innholdsfortegnelse

• 1. Hva gjør geometrien til et snekkeutstyr ideell for høy reduksjon?
• 2. Hvordan påvirker glidevirkningen til snekkegir effektivitet og slitasje?
• 3. Hvorfor er den selvlåsende funksjonen kritisk i høyreduksjonsapplikasjoner?
• 4. Hvilke tekniske spesifikasjoner definerer et presisjonssnekkeutstyr av høy kvalitet?
• 5. Konklusjon
• 6. Ofte stilte spørsmål (FAQ)

1. Hva gjør geometrien til et snekkeutstyr ideell for høy reduksjon?

For å forstå hvorfor snekkegir utmerker seg i høyreduksjonsapplikasjoner, må vi først forstå deres geometri. Tenk deg en standard bolt. Når du snur den, beveger den seg lineært langs den gjengede akselen. Forestill deg nå å pakke den bolten inn i en sirkel, slik at trådene blir en kontinuerlig helix. Det er en orm. Hjulet som griper inn er et tannhjul med spesialkuttede tenner som matcher snekkeprofilen. Når ormen roterer, går trådene i kontakt med tennene på hjulet, og tvinger hjulet til å rotere. Dette er det grunnleggende prinsippet for drift av snekkegir.

Nøkkelen til høy reduksjon ligger i forholdet mellom ormens rotasjon og hjulets rotasjon. For en orm med én start – en orm med en enkelt kontinuerlig tråd – fører hver full rotasjon av ormen nøyaktig én tråd frem. Denne tråden skyver mot en tann på hjulet, og får hjulet til å bevege seg med en tann. Hvis hjulet har 60 tenner, må ormen rotere 60 ganger for å fullføre en hel rotasjon av hjulet. Reduksjonsforholdet er ganske enkelt antall tenner på hjulet. Dette er en reduksjon på 60:1 oppnådd i et enkelt girpar. I motsetning til dette vil det å oppnå en 60:1-reduksjon med cylindriske tannhjul kreve minst tre trinn, hver med sine egne aksler, lagre og hus, noe som øker kompleksiteten og kostnadene til transmisjonen betydelig.

Geometrien blir enda kraftigere når man vurderer flerstartsormer. En to-starts orm har to gjenger, som går frem to tenner per rotasjon, noe som resulterer i et reduksjonsforhold på hjultennene delt på to. En trestartsorm deler forholdet med tre. Denne fleksibiliteten lar designere balansere reduksjonsforhold mot effektivitet. Høyere reduksjonsforhold betyr generelt lavere effektivitet, da det kreves mer glidning. Flerstartsormer gir høyere effektivitet, men lavere reduksjonsforhold. Dette enkle geometriske forholdet – forholdet tilsvarer tanntall delt på starter – er det som gjør snekkegir til en så elegant løsning for bruk med høy reduksjon. Med ett enkelt trinn kan du oppnå forhold fra 5:1 til over 100:1, et område som er vanskelig å matche med andre typer presisjonsutstyr.

Utover forholdsberegningen påvirker geometrien til snekkegiret også dets bæreevne. Ormens tråd er en kontinuerlig helix, som betyr at flere tenner er i kontakt til enhver tid. Dette fordeler belastningen over et større område, reduserer kontaktspenningen og lar giret håndtere høyere dreiemoment enn et sammenlignbart cylindrisk tannhjul. På vår fabrikk produserer vi snekkegir med nøyaktig slipte gjengeprofiler for å sikre maksimal kontakt og minimal spenningskonsentrasjon. Denne geometriske fordelen er grunnen til at snekkegir er det foretrukne presisjonsgiret for applikasjoner som krever høyt dreiemoment i en kompakt formfaktor.

2. Hvordan påvirker glidevirkningen til snekkegir effektivitet og slitasje?

I motsetning til cylindriske eller spiralformede tannhjul, der tennene ruller mot hverandre med minimal glidning, er kontakten mellom en orm og dens hjul hovedsakelig glir. Se for deg et stykke kritt som drar over en tavle. Ormens tråd glir over forsiden av hver tann mens den roterer, og skaper friksjon som genererer varme og forbruker energi. Denne glidevirkningen er hovedårsaken til at snekkegir er mindre effektive enn andre girtyper. Avhengig av reduksjonsforholdet og designparametrene, kan effektiviteten variere fra 50 % (for selvlåsende design med høyt forhold) til over 90 % (for design med lavt forhold, multistart).

Dette er ikke en designfeil; det er en fysisk konsekvens av geometrien. Ormens gjenger er egentlig en skrue, og hjulets tenner er "mutteren". I ethvert skrue-mutterpar er gliding den grunnleggende bevegelsen. Fordelen er at denne glidningen muliggjør kontinuerlig, jevn inngrep, og eliminerer støt og støy som kan oppstå med rullende kontaktgir. I applikasjoner der lav støy og vibrasjon er avgjørende, for eksempel i presisjonsproduksjonsutstyr eller medisinsk utstyr, er denne avveiningen vel verdt effektivitetstapet.

For å håndtere friksjonen og slitasjen forårsaket av glidning, er snekkegir avhengige av en nøye konstruert kombinasjon av materialer og smøring. Ormen er vanligvis laget av et herdet stål, for eksempel 42CrMo4 eller 20MnCr5, som gir en hard, slitesterk overflate. Hjulet er laget av et mykere materiale, typisk en fosforbronse (CuSn12 eller lignende). Bronsen fungerer som et "offermateriale", som tilpasser seg ormens tråd og reduserer slitasje på den dyrere ormkomponenten. Bronsen har også utmerkede bæreegenskaper, noe som reduserer friksjonskoeffisienten. Forskjellen i hardhet - ormen er typisk 58-62 HRC, mens bronsehjulet er 80-100 HB - er et bevisst designvalg. Den mykere bronsen slites fortrinnsvis, beskytter ormen og gir lang levetid.

Smøring er like kritisk. Snekkegir krever en høyviskositetsolje med ekstremt trykk (EP) additiver for å opprettholde en tilstrekkelig smørefilm under høye trykk og glidehastigheter. Uten tilstrekkelig smøring vil glidekontakten raskt føre til limslitasje, slitasje og for tidlig svikt. Fabrikken vår anbefaler spesifikke smøremidler for hvert av våre Precision Gear-produkter, basert på belastning, hastighet og driftsforhold. Vi designer også girhusene våre med tilstrekkelig oljekapasitet og kjøleribber for å spre varmen som genereres av friksjon.

Følgende tabell oppsummerer de viktigste materialene og smøreegenskapene for et typisk presisjonssnekkegear av høy kvalitet.

Å forstå denne glidende handlingen er avgjørende for alle som velger et presisjonsutstyr for høyreduksjonsapplikasjoner. Avveiningen mellom effektivitet og jevn drift, kombinert med riktig material- og smørevalg, er det som gjør et vellykket snekkegirdesign. Fabrikken vår har foredlet disse avveiningene over flere tiår med erfaring, og optimalisert våre Precision Gear-produkter for å levere pålitelig, langvarig ytelse i de mest krevende bruksområdene.

3. Hvorfor er den selvlåsende funksjonen kritisk i høyreduksjonsapplikasjoner?

Se for deg en godsheis som bærer en tung last. Plutselig svikter strømmen. Motoren stopper, og lasten begynner å synke under tyngdekraften, og akselererer til en farlig hastighet. I en typisk girkasse ville dette skje. I et riktig utformet snekkegirsystem gjør det det ikke. Lasten stopper og forblir hengende, holdt på plass av friksjonen mellom snekke og hjul. Dette er den selvlåsende funksjonen, en egenskap unik for snekkegir som er kritisk i mange høyreduksjonsapplikasjoner.

Den selvlåsende tilstanden oppstår fra den samme geometrien som gir snekkegir deres høye reduksjonskapasitet. Ormen er en skrue, og hjulet er en mutter. Når du slutter å dreie skruen, driver ikke mutteren skruen tilbake med mindre friksjonen er overvunnet. I et snekkegir oppstår selvlåsing når friksjonsvinkelen (bestemt av friksjonskoeffisienten og trykkvinkelen) overstiger føringsvinkelen til snekkens gjenger. Når denne betingelsen er oppfylt, kan ikke belastningen på hjulet overvinne friksjonen for å snu ormen. Systemet låses og holder lasten på plass.

Den selvlåsende funksjonen er ikke automatisk. Det avhenger av reduksjonsforholdet og friksjonskoeffisienten. Generelt vil en enkeltstartssnekke med et reduksjonsforhold på 30:1 eller høyere være selvlåsende under typiske driftsforhold. Høyere friksjon (fra økt belastning eller dårligere smøring) gjør selvlåsingen mer effektiv. Omvendt kan lavere friksjon redusere eller eliminere selvlåsing. Dette er grunnen til at valg av smøremiddel er kritisk: et smøremiddel som er for effektivt til å redusere friksjon, kan utilsiktet beseire girets selvlåsende evne.

Selvlåsing er en avgjørende sikkerhetsfunksjon i mange bruksområder. Det eliminerer behovet for bremser eller andre holdeenheter, forenkler designet og reduserer kostnadene. Det forbedrer også sikkerheten ved å forhindre utilsiktet bevegelse under strømtap. For eksempel i et transportørsystem hindrer selvlåsing at beltet reverserer når motoren er slått av. I en maskin holder den verktøyet på plass under et strømbrudd. Denne funksjonen er grunnen til at snekkegir er mye brukt i taljer, heiser og alle bruksområder der lastholding er nødvendig.

Avveiningen er effektivitet. Selvlåsende snekkegir er iboende mindre effektive enn ikke-selvlåsende design fordi friksjon er nødvendig for å oppnå låseeffekten. Den samme friksjonen som holder lasten frarøver også kraftsystemet under normal drift. I applikasjoner hvor lastholding ikke er nødvendig, kan en flerstartssnekke med lavere friksjonskoeffisient brukes for å forbedre effektiviteten.

Våre fabrikkingeniører kan beregne den selvlåsende tilstanden for en hvilken som helst spesifikk design, og tar hensyn til reduksjonsforholdet, trykkvinkelen og forventet friksjonskoeffisient. Denne analysen sikrer at våre Precision Gear-produkter oppfyller de spesifikke kravene til hver applikasjon, og balanserer behovet for lastholding med behovet for effektivitet.

4. Hvilke tekniske spesifikasjoner definerer et presisjonssnekkeutstyr av høy kvalitet?

Å velge et presisjonsutstyr for en applikasjon med høy reduksjon krever en grundig evaluering av tekniske spesifikasjoner. Disse parameterne definerer utstyrets ytelse, levetid og egnethet for en gitt applikasjon. Tabellen nedenfor gir en oversikt over nøkkelspesifikasjonene for våre Precision Worm Gear-produkter. Hver parameter kontrolleres nøye under produksjonsprosessen for å sikre konsistent, pålitelig ytelse.

Hver spesifikasjon i denne tabellen forteller en historie om girets ytelse. Sentrumsavstanden bestemmer girets størrelse og dreiemomentkapasitet. En større senteravstand gir mulighet for større gir, som tåler høyere belastning. Reduksjonsforholdet er den primære parameteren som definerer girets funksjon. Modulen og tannprofilen bestemmer styrken og jevnheten til girets drift. Girpresisjonsgraden, typisk DIN 4 til 6 for snekkegir av høy kvalitet, påvirker direkte støyen, vibrasjonen og jevnheten til girkassen. Vår fabrikks Precision Gear-produkter er produsert i henhold til DIN 5 eller høyere, noe som sikrer eksepsjonell ytelse i krevende bruksområder.

Fabrikken vår bruker avansert CNC-slipe- og måleutstyr for å oppnå og verifisere disse spesifikasjonene. Våre slipemaskiner kan produsere tannprofiler med nøyaktighet på mikronnivå, noe som sikrer riktig inngrepsmønster og belastningsfordeling. Vårt måleutstyr, inkludert girtestere og koordinatmålemaskiner, verifiserer at hvert gir oppfyller de spesifiserte toleransene. Denne oppmerksomheten på detaljer er det som skiller et presisjonsutstyr av høy kvalitet fra et standardutstyr, og det er grunnen til at produktene våre er pålitelige i bransjer der pålitelighet og presisjon er avgjørende.

5. Konklusjon

Precision Worm Gear er en mesterklasse i ingeniørmessige avveininger. Dens geometri gir naturlige reduksjonsforhold med høy hastighet som er vanskelig å oppnå med andre girtyper. Skyvevirkningen, samtidig som den reduserer effektiviteten, muliggjør jevn, stille drift og muliggjør en selvlåsende funksjon som er kritisk for sikkerheten i mange applikasjoner. Kombinasjonen av herdet stålorm og bronsehjul, støttet av riktig smøring, gir et slitesterkt transmisjonssystem som gir årevis med pålitelig service. Enten du designer et transportørsystem, en maskinverktøy eller et landbruksredskap, tilbyr snekkegiret en løsning som er enkel, effektiv og velprøvd.

PåRaydafon, har fabrikken vår produsert høykvalitets Precision Gear-produkter i over 20 år. Våre snekkegir er konstruert for å møte de mest krevende spesifikasjonene, med presisjonsgrader opp til DIN 5. Vi tilbyr et komplett utvalg av størrelser og forhold, støttet av omfattende teknisk støtte og streng kvalitetskontroll. Hvis du leter etter en pålitelig partner for dine Precision Gear-behov, inviterer vi deg til å kontakte oss for å diskutere søknaden din. Kontakt Raydafon Technology Group Co., Limited i dagfor å finne ut hvordan våre Precision Worm Gear-løsninger kan drive ditt neste prosjekt.

6. Ofte stilte spørsmål (FAQ)

Spørsmål 1: Hva er forskjellen mellom en enkeltstarts- og flerstartsorm, og hvordan velger jeg mellom dem?

Svar: En enkeltstartssnekke har én kontinuerlig gjenge, noe som resulterer i det høyeste reduksjonsforholdet for et gitt antall tannhjul. Reduksjonsforholdet tilsvarer antall tenner på hjulet. En flerstartsorm har to eller flere tråder, noe som reduserer reduksjonsforholdet, men øker effektiviteten. For eksempel gir et 60-tanns hjul med en enkeltstartsnekke et forhold på 60:1; med en to-starts orm er forholdet 30:1. Velg en enkeltstartssnekke når maksimal reduksjon er nødvendig og effektiviteten er mindre kritisk. Velg en flerstartsorm når du trenger en moderat reduksjon med høyere effektivitet, eller når selvlåsing ikke er nødvendig.

Spørsmål 2: Hvorfor genererer snekkegir så mye varme, og hvordan kan dette håndteres?

Svar: Varmen i et snekkegir genereres av glidefriksjonen mellom snekke og hjultennene. Dette er en iboende egenskap ved snekkegirets geometri. For å håndtere varme, krever snekkegirsystemer tilstrekkelig smøring for å redusere friksjon og transportere bort varme. Huset bør utformes med tilstrekkelig overflate til å spre varme gjennom konveksjon. I høyeffektapplikasjoner kan tvungen kjøling (viftekjøling eller væskekjøling) være nødvendig. Vår fabrikk kan anbefale riktig kjølemetode for din spesifikke applikasjon.

Spørsmål 3: Hvordan kan jeg finne ut om snekkeutstyret mitt opplever overdreven slitasje?

Svar: De vanligste tegnene på overdreven slitasje i et snekkegir er økt tilbakeslag, økt støy og høyere driftstemperaturer. Visuell inspeksjon av tannhjulstennene kan avsløre tegn på slitasje, for eksempel polert eller slitt utseende, groper eller slitasje. Regelmessig oljeanalyse kan oppdage tilstedeværelsen av slitasjepartikler, og gir en tidlig indikasjon på slitasje. Den mest pålitelige metoden er å overvåke utstyrets ytelse over tid og gjennomføre periodiske inspeksjoner. Vår fabrikk anbefaler en rutinemessig inspeksjonsplan basert på driftsforholdene til utstyret.

Spørsmål 4: Kan et snekkegir kjøres i revers av lasten?

Svar: Dette avhenger av utstyrets design. Hvis giret er selvlåsende, kan ikke lasten kjøre ormen i revers. Men hvis friksjonen er utilstrekkelig (på grunn av lav belastning, høy smøring eller en flerstartsdesign med et lite reduksjonsforhold), kan belastningen drive ormen tilbake. I mange applikasjoner er dette uønsket, og den selvlåsende funksjonen er med hensikt integrert. I andre applikasjoner kan bakkjøring være nødvendig av sikkerhetsmessige eller driftsmessige årsaker. Fabrikken vår kan designe et presisjonsutstyr med passende selvlåsende egenskaper for din spesifikke applikasjon.

Spørsmål 5: Hva er den typiske presisjonsgraden for et snekkeutstyr av høy kvalitet?

Svar: Et presisjonsutstyr av høy kvalitet er vanligvis produsert i henhold til DIN 5 eller AGMA 12 kvalitetsstandarder eller bedre. Disse karakterene sikrer jevn drift, lavt støynivå og minimalt tilbakeslag. For mindre krevende bruksområder kan DIN 6-7 være akseptabelt. Fabrikken vår kan produsere snekkegir til DIN 4-kvalitet for applikasjoner med høyeste presisjon, for eksempel posisjonering av maskinverktøy og robotikk. Valget av presisjonsgrad avhenger av applikasjonens nøyaktighet og støykrav.
