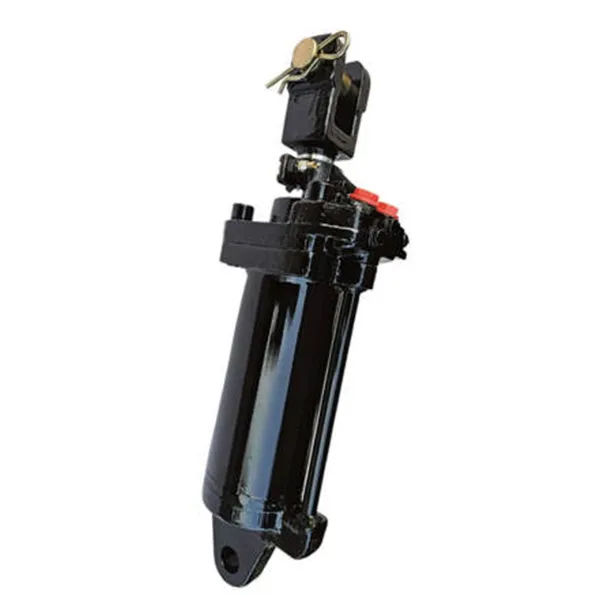

EP-TF1304.55.012 Hydraulisk løftesylinder

Kjernetekniske spesifikasjoner

Produktkomponenter

Å bytte ut den gamle sylinderen din med den hydrauliske løftesylinderen EP-TF1304.55.012 er et smart trekk, men for å få mest mulig ut av denne robuste hydrauliske løftesylinderen, må du pare den med de riktige delene. La oss snakke om hva som fungerer best.

Start med hydrauliske kontrollventiler – disse små arbeidshestene må holde tritt med sylinderens strømningskrav. Hvis ventilens GPM/LPM-klassifisering er for lav, vil den tette til systemet, og bremse den industrielle hydrauliske løftesylinderens bevegelse. Ingen vil ha et tregt oppsett, så det er ikke mulig å forhandle om ventilen til sylinderens behov.

Så er det hydraulikkpumpen. Hvis du oppgraderer til en kraftigere hydraulisk løftesylinder som denne, kan det hende at din nåværende pumpe ikke klipper den. Du må sjekke om den kan presse nok væske til å holde sylinderen i bevegelse med hastigheten du trenger. En underdimensjonert pumpe vil holde tilbake selv den tøffeste hydrauliske løftesylinderen, så ikke hopp over denne kontrollen.

Og la oss ikke overse det grunnleggende: hydraulikkvæske og filtre på øverste hylle. Tenk på dem som livsnerven til den hydrauliske løftesylinderen din. Ren væske holder tetningene i form, stopper lekkasjer og slitasje som kan føre til tankytelse. Å spare på billige væsker eller gamle filtre er en rask måte å forkorte levetiden til denne pålitelige hydrauliske løftesylinderen – så bruk litt her, det er verdt det.

Hvordan beregne løftekapasiteten til en hydraulisk sylinder

Å finne ut hvor mye en hydraulisk sylinder kan løfte er ikke bare en matematisk øvelse – det er nøkkelen til å velge den rette for utstyret ditt. Enten du bruker en hydraulisk løftesylinder for sakseløfter, flytting av materialer rett opp eller heising av biler, sørger du for at den riktige størrelsen er trygg, fungerer bra og koster mer enn nødvendig.

Start med den grunnleggende formelen – du trenger ikke å overkomplisere den. Løftekraften kommer ned til trykk ganger sylinderens effektive område. I metrisk er det kraft (i newton) = trykk (pascal) × areal (kvadratmeter). For imperial er det Force (pund) = Pressure (PSI) × Area (kvadrattommer). For å få arealet bruker du bare π ganger (halve borediameteren) i annen. La oss si at du har en kraftig hydraulisk løftesylinder med en 100 mm boring (det er omtrent 3,94 tommer) som kjører på 200 bar (omtrent 2900 PSI). Arealet vil være 3,14 ganger (0,05 kvadratmeter i kvadrat), som er 0,00785 kvadratmeter. Multipliser det med 200×10⁵ Pascal, og du ser på rundt 15 700 Newtons kraft – nok til å håndtere tøffe belastninger.

Deretter må du ikke glemme slaglengden. Hvor høyt du må løfte avhenger av det. Enten det er en kompakt hydraulisk løftesylinder for lastebrygger eller en langslags for teleskopløftere, sørg for at slaget passer til den vertikale bevegelsen du trenger. For kort, og du kan ikke nå; for lang, og du kaster bort plass.

Så er det ting fra den virkelige verden som skjærer inn i den teoretiske kraften – friksjon, vinkelen sylinderen er montert i, hvor raskt den beveger seg. Det er derfor du legger til en sikkerhetsfaktor, vanligvis 1,2 til 1,5. For vertikale hydrauliske løftesylindere på kritiske steder som heiser eller løfteplattformer, er den ekstra marginen ikke valgfri – det er et must for å holde ting trygt.

Til slutt, sjekk hvordan sylinderen er montert. Måten den er festet på påvirker hvor godt den overfører kraft. Hvis du bruker en OEM hydraulisk løftesylinder i et tilpasset oppsett, sørg for at monteringspunktene kan håndtere hele lasten uten å bøye seg eller slites ut. Enten du trenger en enkeltvirkende hydraulisk løftesylinder for løftebord eller en dobbeltvirkende for vertikale jobber, kan vårt team hos Raydafon hjelpe til med å spikre riktig størrelse og oppsett. Bare fortell oss belastning, slag og trykk, så veileder vi deg til riktig hydraulisk løftesylinder for jobben.

FAQ

Q1: Hvordan vet jeg om min nåværende sylinder er underdimensjonert for jobben?

Sv: Vanlige tegn inkluderer manglende evne til å løfte maskinens nominelle last, veldig langsom drift selv når motoren har høyt turtall, eller systemets trykkavlastningsventil som aktiveres ofte under normal bruk.

Q2: Hva er tegnene på en intern stempeltetningslekkasje?

A: Det mest åpenbare tegnet er "sylinderdrift", der en hevet last sakte senker seg selv uten noen kontrollinngang. Du kan også merke tap av kraft og langsommere syklustider enn normalt.

Q3: Kan jeg bare bytte ut sylinderen min med en større for å få mer kraft?

A: Mens en større sylinder gir mer kraft, må du sørge for at resten av systemet (pumpe, ventiler, slanger) kan gi tilstrekkelig strømning. Du må også bekrefte at den nye sylinderens fysiske dimensjoner og monteringspunkter passer til maskinen din. Rådfør deg med en spesialist hvis du er usikker.

Q4: Den hydrauliske sylinderen min lekker fra enden der stangen kommer ut. Hva betyr dette?

A: Dette indikerer en svikt i stangforseglingen, sannsynligvis forårsaket av en risset eller skadet stang, forurensning eller enkel slitasje. EP-TF1304.55.012s kraftige vindusvisker og hardkromstang er designet for å minimere dette vanlige problemet.
