PGA Series Auger Drive Planetary Gearbox for Feed Mixer
  • PGA Series Auger Drive Planetary Gearbox for Feed MixerPGA Series Auger Drive Planetary Gearbox for Feed Mixer
  • PGA Series Auger Drive Planetary Gearbox for Feed MixerPGA Series Auger Drive Planetary Gearbox for Feed Mixer

PGA Series Auger Drive Planetary Gearbox for Feed Mixer

Planetgirkasser med skruedrift i PGA-serien er bygget for TMR-fôrblandere og diettmatere drevet fra et kraftuttak på 540 o/min. Kontinuerlig dreiemoment går fra 3 810 N·m (PGA-502) til 42 000 N·m (PGA-4203/4204), med forhold fra 11,1:1 til 662,8:1 og standard 1" 3/8 Z6 eller 1" 3/4 Z20 inngangssplines. Tannhjul og aksler er av høyfast legert stål, gass forkullet til omtrent HRC58 tannoverflatehardhet; støpejernshuset i ett stykke bruker dobbel tetning til IP65 for støv, slurry og nedvasking. Produsert av Raydafon i sitt eget ISO 9001-verksted i Ningbo, Kina, for OEM-mikserbyggere og som en erstatningsenhet for gårder og forhandlere. Tilpassede forhold, utgangsflenser og monteringsflater laget etter tegning. Send din miksermodell eller tegning for et bekreftet utvalg og tilbud innen 24 timer.

PGA Series Auger Drive Planetary Gearbox for Feed Mixer

En 540 rpm PTO-drevet planetreduksjon for TMR-blandere og diettmatere, som leverer 3 810–42 000 N·m kontinuerlig dreiemoment med forhold fra 11,1:1 til 662,8:1. Støpejernshus, giring i karbonisert legert stål, dobbel tetning og IP65-beskyttelse for daglig arbeid i støv, gjørme og nedvasking.

  • 3 810–42 000Kontinuerlig dreiemoment (N·m)
  • 11.1:1–662.8:1Tilgjengelige forholdstall
  • 540 rpmNominell inngangshastighet
  • IP65Støv- og vannbeskyttelse

PGA Series Auger Drive Planetary Gearbox for fôrmiksere og TMR-vogner

PGA-serien er skruedrivenheten som sitter mellom traktorens kraftuttak og blandeskruen til en fôrmikser. En 540 rpm-inngang fra traktoren reduseres gjennom et planetarisk trinn til den lave rotasjonen med høyt dreiemoment som skruen trenger for å løfte og brette ensilasje, høy og kraftfôr uten å stoppe opp. Fordi lastbanen deles på flere planetgir, forblir drevet kompakt nok til å boltes fast på mikserens front- eller sideplate, samtidig som det produserer kontinuerlig dreiemoment fra 3 810 N·m på den minste modellen til 42 000 N·m på den største.

Raydafon bygger PGA-serien i sitt eget verksted i Ningbo, Kina, under et ISO 9001 kvalitetssystem, og leverer den til produsenter av fôrmikser og diettfôr som en OEM-enhet samt til forhandlere som en erstatningsgirkasse. Hvis maskinen din er kraftuttaksdrevet, koble den sammen med enKraftoverføringsaksel for fôrblandere; hvis mikseren din bruker et skråtrinn i stedet for et planetarisk, sammenlignfôrblander girkasserekkevidde på samme nettsted.

Hva er en Auger Drive Planetary Gearbox og hvordan fungerer den?

En boredrevet planetgirkasse er en koaksial reduksjonsgir der et solhjul driver flere planetgir som roterer inne i et ringgir mens de bæres av en planetbærer. Dreiemoment overføres derfor gjennom flere tannkontakter på en gang i stedet for et enkelt par, og det er grunnen til at en planetenhet kan bære en tung blandelast i et kort, rundt hus og hvorfor den motstår støtet som oppstår når en full skrue starter opp i frossen eller komprimert fôr.

I en fôrmikser er sekvensen grei: traktorkraftuttak ved 540 rpm, planetreduksjon til omtrent 5–50 rpm ved mateskrueakselen, og en dreiemomentmultiplikasjon som lar en relativt liten traktor skru en stor blandeskrue. Det er også grunnen til at PGA-serien velges av gårder som kjører små traktorer - girkassen, ikke traktoren, gir den ekstra svingekraften. Det samme prinsippet gjelder for ensilasje- og biogassanlegg, hvor kontinuerlig lavhastighetsrotasjon betyr mer enn topphastighet.

Tekniske spesifikasjoner og modellutvalg

Alle modellene er vurdert til en inngangshastighet på 540 rpm. Rull tabellen sidelengs for å se hver kolonne.

Modell Kontinuerlig dreiemoment (N·m) Maks dreiemoment (N·m) Forhold i Inngående aksel
Enkeltrinns og totrinns modeller
PGA-502 3.810 7.620 12.36–15.51 1" 3/8 Z6
PGA-1002/3 8500 17 000 16.8–30.6 1" 3/4 Z20
PGA-1202 11 600 23.200 11.1–19.4 1" 3/4 Z20
PGA-1602/3 15.700 31.400 13,4–47,5 1" 3/4 Z20
PGA-1702/3 15.700 31.400 13,4–47,5 1" 3/4 Z20
PGA-2102/3 21 000 47 000 12,1–62,1 1" 3/4 Z20
PGA-2502 23.780 48 000 13.6–23.6 1" 3/4 Z20
PGA-3003/4 30.760 61.520 25,7–84,4 1" 3/4 Z20
PGA-4203 42 000 142 000 27,8–91,4 1" 3/4 Z20
Høyt forholdsmessige modeller for store vertikale blandere og biogassmatere
PGA-1603 15.700 31.400 24,4–116,9 1" 3/4 Z20
PGA-1703 15.700 31.400 24,4–116,9 1" 3/4 Z20
PGA-2103 21 000 47 000 31,8–126,5 1" 3/4 Z20
PGA-2503 23.780 48 000 35,7–142,2 1" 3/4 Z20
PGA-3004 30.760 61.520 97,4–612,3 1" 3/4 Z20
PGA-4204 42 000 142 000 105,4–662,8 1" 3/4 Z20
  • Maks dreiemoment er den intermitterende toppen girkassen aksepterer under oppstart av en lastet mateskrue; kontinuerlig dreiemoment er verdien for uavbrutt blandedrift.
  • Alternativer for inngående aksel som vises er standard 1"3/8 Z6 og 1"3/4 Z20 kraftuttaksprofiler. Andre splines, borestørrelser og utgangsflensdimensjoner kan maskineres til din tegning.
  • Forhold utenfor området som er oppført for en gitt ramme kan noen ganger nås ved å kombinere trinn - send den nødvendige utgangshastigheten og vi vil bekrefte.

Hvordan velge riktig PGA-modell for mikseren din

  1. Tilpass rammen til traktorkraft og skrustørrelse.Små 40–80 hk miksere kjører vanligvis PGA-502 eller PGA-1002/3; mellomklasse 80–150 hk TMR-vogner bruker vanligvis PGA-1602/3 til PGA-2502; store vertikale blandere og biogassmatere går opp til PGA-3004 eller PGA-4204.
  2. Kontroller kontinuerlig dreiemoment mot din plikt.Sammenlign mikserens nødvendige skruemoment med det kontinuerlige tallet i tabellen, ikke topptallet. Toppverdien er takhøyde for oppstart, ikke en fungerende vurdering.
  3. Bekreft inngående aksel.De fleste traktorer i Europa og Nord-Amerika bruker 1"3/8 Z6 ved 540 o/min, mens større maskiner bruker 1"3/4 Z20. Feil spline er den vanligste bestillingsfeilen vi ser.
  4. Sjekk montering og oljenivå.Bekreft boltemønsteret, utgangsflensen og oljepåfyllingsposisjonen mot blanderammen slik at enheten sitter i vinkelen spesifisert i håndboken.
  5. Planlegg vedlikeholdsintervallet.Bruk oljekvaliteten og skifteintervallet i manualen; vi kan levere en skriftlig vedlikeholdsplan med forsendelsen hvis serviceteamet ditt trenger en for garantiregistreringer.

Ikke sikker på hvilken ramme som passer? Send miksermerke, mateskruediameter, traktorhestekrefter og nødvendig mateskruehastighet - våre ingeniører vil bekrefte modellen og forholdet før du bestiller.

Produktdetaljer

Begge bildene nedenfor er enheten i PGA-serien vi produserer: den sammensatte girkassen med støpt hus og kraftuttaksinngang, og dimensjonstegningen som brukes til monteringssjekker.

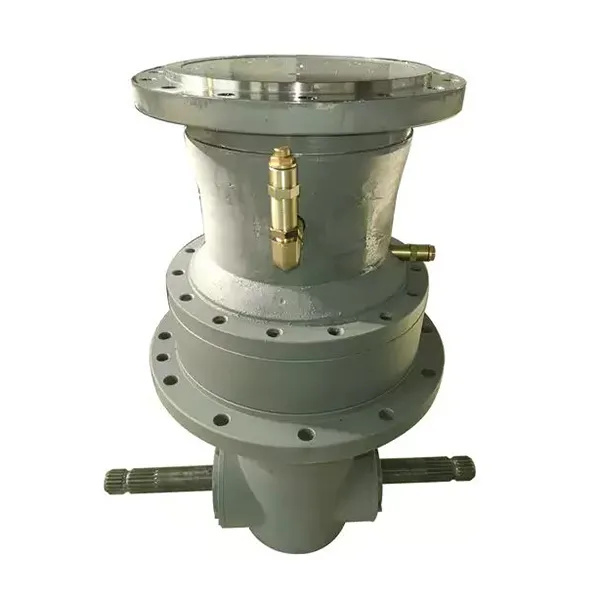

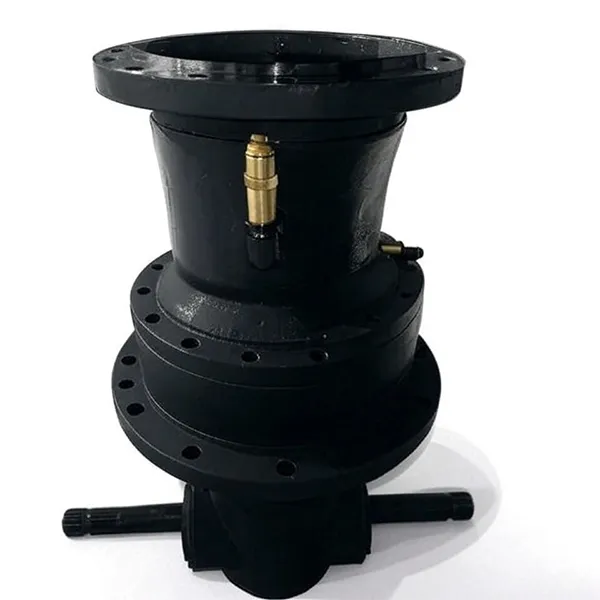

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
Planetgirkasse med skruedrift i PGA-serien — støpejernshus, planetreduksjonstrinn og PTO-inngangsaksel.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Omriss og monteringsdimensjoner til PGA-seriens matemikser planetgirkasse.

Materialer, forsegling og byggekvalitet

Gir og varmebehandling

Gir og aksler er maskinert av høystyrkelegert stål og gassoppkullet, deretter bråkjølt til en tannoverflatehardhet på omtrent HRC58 mens kjernen forblir tøff nok til å absorbere støt. Denne kombinasjonen er det som gir PGA-serien dens slitestyrke på abrasiv ensilasje og dens toleranse for gjentatte belastede starter, og det er grunnen til at den samme rammen kan tilbys over et bredt forholdsområde uten å endre den eksterne konvolutten.

Hus og tetting

Huset er et støpejernshus i ett stykke, som holder lagerboringene konsentriske og demper vibrasjonen som et produsert hus vil overføre. Dobbel tetning på inngangs- og utgangsenden holder smøremiddelet inne og holder støv, slam og vaskevann ute, noe som gir enheten et IP65-beskyttelsesnivå. Smørenipler og oljepåfyllingspunktet er plassert slik at rutinemessig service kan utføres med mikseren i arbeidsstilling.

Testing før utsendelse

Hver girkasse kjøres og kontrolleres før pakking: ubelastet kjøring for å bekrefte jevn rotasjon og oljetetning, tilbakeslag og kontaktmønsterverifisering på girsettet, og en siste inspeksjon av inngangsspline og utgangsflens. Testposter kan legges ved fraktdokumentene når prosjektet ditt krever dokumentert bevis.

Viktige fordeler for operatører av fôrmikser

  1. Lavere drivstoffkostnad.Høy overføringseffektivitet betyr at mindre kraft går tapt mellom kraftuttaket og skruen, og reduserer drivstofforbruket med omtrent 30 % ved sammenlignbart blandearbeid.
  2. Raskere start, ingen forvarming.Girsettet når arbeidstilstand raskt, så tidlig morgenbatcher og påfyllingsblandinger trenger ikke lang oppvarming.
  3. Stabil høyhastighetsblanding.Presisjonsgirsettet holder skruhastigheten jevn gjennom høy, ensilasje og kraftfôr, slik at rasjonen blandes jevnt i stedet for å stratifisere.
  4. Mykere, lengre varig kjøring.En symmetrisk planetarisk layout balanserer overføringskraften, og reduserer blokkeringsbelastninger og mekanisk slitasje på hele drivlinjen.
  5. Automatisk skifting under belastning.Enheten starter i en modus med høyt dreiemoment som bryter opp komprimert eller frossen fôr, og skifter deretter til en raskere modus for resten av partiet.
  6. Fungerer med små traktorer.Momentforsterkning lar en mindre, billigere traktor kjøre den samme skruen, og frigjør større maskiner for annet feltarbeid.
  7. Lengre levetid for kraftuttakets drivlinje.Lavt startmoment reduserer støt på traktorens kraftuttak og akselkoblingen, og forlenger intervallene for utskifting av koblinger med 2–3 ganger.
  8. Roligere, mer stabil drift.Multi-tann-netting absorberer transmisjonsvibrasjoner, reduserer støy og risikoen for at festene løsner.
  9. Enklere betjening.Automatisk giring reduserer manuell inngripen, slik at operatøren ser på rasjonen og maskinen i stedet for girkassen.
  10. Dokumentert kvalitet.ISO 9001 produksjon, maskinert og montert i egen fabrikk, med reservedeler og teknisk support etter levering.

Tallene for drivstoffbesparelser og serviceintervaller ovenfor er basert på vår girkassedesign og typiske fôrblanderbruk; faktiske resultater avhenger av traktor, rasjon og driftsforhold.

Tilgjengelige konfigurasjoner og montering

PGA-serien leveres som en solid, kompakt planettransmisjon som boltes inn i tre vanlige mikseroppsett. Fortell oss hvilken du bygger eller kjører, og utgangsflensen, monteringsflaten og oljefyllingsposisjonen er innstilt deretter.

Lastebilmonterte blandere

Skrudrev tatt fra en lastebilmotor PTO eller hydraulisk motor gjennom girkassen, med huset montert på blandemaskinens frontplate.

Selvgående maskiner

Girkasse montert på det bevegelige chassiset, der den planetariske layouten med lav vibrasjon beskytter girsettet mot reisesjokk.

Faste og stasjonære blandere

Kontinuerlig vakt på biogassanlegg, fôrsentraler og stasjonære TMR-installasjoner, hvor det kan planlegges oljekjøling og servicetilgang.

Søknader

PGA-serien driver rotasjonen av fôrblandere og fôringssystemer for biogassanlegg. Typiske installasjoner inkluderer:

  • Vertikale og horisontale TMR-fôrblandere og diettfôrer
  • Skru- og skruetransportører i fôrsentraler og fôrkjøkken på gården
  • Ensilasje- og halmblandingslinjer hvor komprimert materiale skal brytes opp
  • Biogassanleggets råstoffblandere og doseringsskruer kjører kontinuerlig
  • Sengetøy og strøspredere bruker samme skruedrivprinsipp
  • Ettermontert utskifting av slitte girkasser på eksisterende miksere av andre merker

Hvis maskinen din ikke er på denne listen, beskriv applikasjonen og driftssyklusen. En girkasse som passer til en stasjonær biogassmater kan trenge en annen oljespesifikasjon eller monteringsvinkel for en lastebilmontert TMR-vogn.

Kundeanmeldelser

★★★★★

Robert MartinezEntreprenør for rørledning og byggeplassutstyr, Houston, USA

Vi brukte disse planetgirkassene på en Gulf Coast-rørledningsjobb der saltspray og konstant vibrasjon er normalt. I løpet av seks måneder med kontinuerlig drift holdt enhetene seg stabile, uten noen målbar endring i inngrepsnøyaktigheten. De driver nå vår sveiseposisjoner, og holder armen stødig selv på ujevnt tidevannsgrunn. For neste rørledningsfase står de på vår godkjente leverandørliste.

★★★★★

Sophie DuboisProduksjonssjef, Automotive Parts Plant, Lyon, Frankrike

To år på vår stemplingslinje og posisjoneringsnøyaktigheten holder seg fortsatt innenfor ±0,02 mm, selv på tynne aluminiumsplater. Førstegangsutbyttet vårt ble forbedret med omtrent 15 % etter bytte til disse enhetene, og girkassene har ikke trengt noe utover planlagte oljeskift.

★★★★★

Marco RossiVedlikeholdskjøper, tekstilmaskineri, Italia

Jeg var bekymret for spenningsforskjellen mellom Europa og Kina, og ingeniørene deres utarbeidet en tilpasningsplan over natten og leverte en kontrollmodul med dobbel spenning. Trekassen inkluderte til og med riktig smøremiddel og en vedlikeholdsmanual på italiensk med en lokal reservedelskontakt. Monteringsgrensesnittet matchet vevakselens drivaksel nøyaktig, uten aksial bevegelse under igangkjøring.

Vanlige spørsmål om kjøpere

  • Hvilken PGA-modell passer til fôrmikseren min?Tilpass traktorens hestekrefter, mateskruediameter og nødvendig skruehastighet til den kontinuerlige dreiemomentkolonnen: 40–80 hk miksere tar vanligvis PGA-502 eller PGA-1002/3, 80–150 hk TMR-vogner tar PGA-1602/3 til PGA-2502, og store vertikale blandere eller PGA-30404404 eller PGA-3040404. Send oss ​​dine mikserdetaljer, så bekrefter vi modell og forhold.
  • Hva er forskjellen mellom kontinuerlig dreiemoment og maks dreiemoment?Kontinuerlig dreiemoment er vurderingen for uavbrutt blanding; maks dreiemoment er den intermitterende toppen enheten aksepterer når en belastet mateskrue starter. Dimensjoner girkassen på den kontinuerlige figuren og betrakt toppen som oppstartshøyde.
  • Hvilken kraftoverføringsaksel trenger jeg?Standardalternativene er 1"3/8 Z6 for de fleste 540 rpm traktorer og 1"3/4 Z20 for større maskiner. Hvis kraftuttaket ditt har en annen spline, boring eller størrelse, send tegningen og vi vil bearbeide inndataene for å matche.
  • Er girkassen beskyttet mot støv og vann?Ja. Støpejernshuset bruker dobbel forsegling på inngangs- og utgangsender til et IP65-beskyttelsesnivå, som dekker støv, slurry og nedvaskingsforhold ved daglig bruk på gården.
  • Kan jeg bestille et tilpasset forhold, flens eller husfinish?Ja. Raydafon maskinerer girene og monterer enhetene på sin egen fabrikk, så tilpassede forhold, utgangsflenser, monteringsflater, oljefyllingsposisjoner og malingsfinish produseres etter tegning for OEM-programmer.
  • Hva med ledetid, reservedeler og garanti?Standardrammer sendes etter en kort tidsplan og tilpassede enheter følger den bekreftede tegningen. Reservegirsett, tetninger og lagre er tilgjengelig separat, og garantivilkår er angitt i tilbudet. Send din mengde og leveringsport til en fast pris innen 24 timer.
