Hva er forskjellen mellom enkelt- og dobbeltvirkende sylindre?

I en verden av industriell hydraulikk er valget mellom en enkeltvirkende og en dobbeltvirkende sylinder en av de første avgjørelsene en ingeniør må ta. Det er en beslutning som påvirker sylinderens ytelse, kostnad, vedlikeholdskrav og egnethet for bruken. En hydraulisk løftesylinder er en enhet som konverterer hydraulisk trykk til lineær kraft og bevegelse. Skillet mellom enkeltvirkende og dobbeltvirkende design ligger i hvordan hydraulikkvæsken påføres stempelet. I en enkeltvirkende sylinder påføres væske kun på den ene siden av stempelet, og returslaget drives av en ekstern kraft som tyngdekraft eller en fjær. I en dobbeltvirkende sylinder påføres væske på begge sider, slik at sylinderen kan generere kraft i begge retninger. Denne grunnleggende forskjellen har dype implikasjoner for hvordan sylinderen brukes og hva den kan oppnå.

Denne artikkelen vil gi en systematisk teknisk sammenligning av enkeltvirkende og dobbeltvirkende hydrauliske løftesylindere. Vi vil undersøke designforskjellene, de operasjonelle prinsippene, fordelene og begrensningene til hver type, og applikasjonene der hver er mest hensiktsmessig. Vi vil også gi detaljerte spesifikasjoner for vårHydraulisk løftesylinderprodukter fra vår fabrikk hos Raydafon Technology Group Co., Limited, inkludert både enkeltvirkende og dobbeltvirkende modeller. Enten du designer et nytt hydraulisk system, oppgraderer et eksisterende eller bare søker å forstå teknologien, vil denne veiledningen gi det tekniske grunnlaget du trenger for å ta en informert beslutning.

Innholdsfortegnelse

• 1. Hva er en enkeltvirkende hydraulisk sylinder?
• 2. Hva er en dobbeltvirkende hydraulisk sylinder?
• 3. Hvordan sammenlignes de interne designene?
• 4. Hva er ytelsesforskjellene?
• 5. Hvordan velger du riktig type for applikasjonen din?
• 6. Hva er nøkkelspesifikasjonene til våre hydrauliske løftesylindere?
• 7. Vanlige spørsmål (FAQ)
• 8. Konklusjon

1. Hva er en enkeltvirkende hydraulisk sylinder?

En enkeltvirkende hydraulisk sylinder er en hydraulisk løftesylinder som bruker hydraulisk trykk for å generere kraft kun i én retning. Hydraulikkvæsken påføres den ene siden av stempelet - typisk bunnen eller lokksiden - for å forlenge stangen. Returslaget drives ikke av hydraulisk trykk. I stedet er den avhengig av en ytre kraft. Denne ytre kraften kan være tyngdekraften, en fjær eller vekten av selve lasten. I mange enkeltvirkende sylindre er en returfjær innebygd i sylinderen for å skyve stempelet tilbake til tilbaketrukket stilling når det hydrauliske trykket slippes. I andre design gir vekten av lasten returkraften. Enkeltvirkende sylindre er enklere i konstruksjon enn dobbeltvirkende sylindre fordi de krever bare én væskeport og ett sett med tetninger.

Enkeltvirkende sylindre er mye brukt i applikasjoner der returslaget ikke krever hydraulisk kraft. For eksempel, i en dumper, er den hydrauliske sylinderen som hever sengen en enkeltvirkende sylinder. Det hydrauliske trykket løfter sengen, og tyngdekraften returnerer den til senket stilling når trykket slippes. I en biljekk løfter den hydrauliske sylinderen bilen, og en utløserventil lar bilen gå ned ved hjelp av tyngdekraften. I en hydraulisk presse er sylinderen som påfører pressekraften ofte enkeltvirkende, med returslaget drevet av en fjær eller en separat retursylinder. Tabellen nedenfor oppsummerer nøkkelegenskapene til en enkeltvirkende hydraulisk løftesylinder.

Hos Raydafon produserer fabrikken vår enkeltvirkende hydrauliske løftesylindere for en rekke bruksområder. Vi tilbyr modeller med slaglengder fra 100 mm til 2000 mm og skyvekapasiteter på opptil 500 tonn. Vårt ingeniørteam kan bistå med valg av riktig sylinder for din spesifikke applikasjon.

2. Hva er en dobbeltvirkende hydraulisk sylinder?

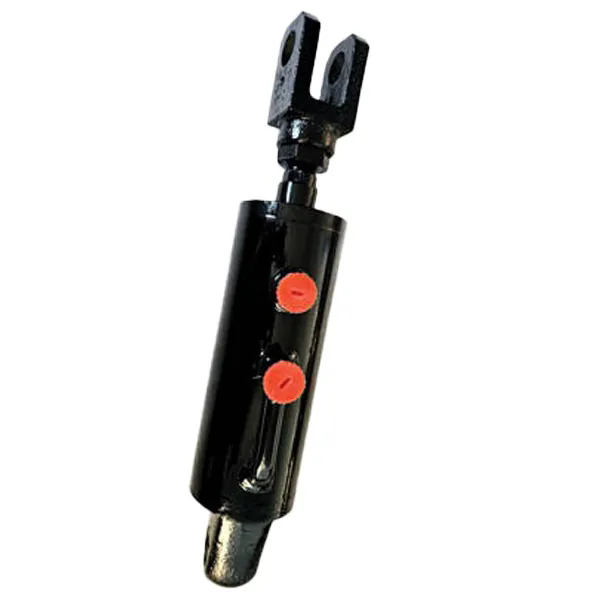

En dobbeltvirkende hydraulisk sylinder er en hydraulisk løftesylinder som bruker hydraulisk trykk for å generere kraft i begge retninger. Hydraulikkvæsken påføres vekselvis på begge sider av stempelet. Når væske påføres på lokket, strekker stangen seg ut. Når væske påføres stangsiden, trekker stangen seg tilbake. Dette gjør at sylinderen kan utføre arbeid i begge retninger. Dobbeltvirkende sylindre er mer komplekse enn enkeltvirkende sylindre fordi de krever to væskeporter og to sett med tetninger. Imidlertid gir de større kontroll og allsidighet. De er standardvalget for applikasjoner som krever positiv kontroll av både forlengelse og tilbaketrekking, for eksempel i anleggsutstyr, produksjonsmaskiner og romfartssystemer.

Evnen til å generere kraft i begge retninger er en betydelig fordel. I en gravemaskin er bom-, arm- og skuffesylindrene alle dobbeltvirkende. De må kunne skyve og trekke med like stor kraft for å kontrollere skuffen nøyaktig. I en hydraulisk presse kan en dobbeltvirkende sylinder påføre kraft både i presse- og returslaget, noe som gir raskere syklustider. I et styresystem kan en dobbeltvirkende sylinder snu hjulene i begge retninger. Tabellen nedenfor oppsummerer nøkkelegenskapene til en dobbeltvirkende hydraulisk løftesylinder.

På vår fabrikk produserer vi dobbeltvirkende hydrauliske løftesylindere for krevende bruksområder. Vi tilbyr modeller med slaglengder fra 100 mm til 8 000 mm og skyvekapasitet på opptil 2 000 tonn. Vårt ingeniørteam kan bistå med valg av riktig sylinder for din spesifikke applikasjon.

3. Hvordan sammenlignes de interne designene?

Den interne utformingen av en hydraulisk løftesylinder bestemmer ytelsen, effektiviteten og vedlikeholdskravene. De viktigste forskjellene mellom enkeltvirkende og dobbeltvirkende sylindre er i antall væskeporter, antall tetninger og utformingen av stempelet og stangen. I en enkeltvirkende sylinder er det én væskeport, vanligvis plassert ved lokket. Stempelet har en enkelt tetning som skiller trykkvæsken fra siden uten trykk. Stangen strekker seg gjennom stangendekappen, som har en stangtetning og en viskerforsegling. I en dobbeltvirkende sylinder er det to væskeporter, en i hver ende. Stempelet har to tetninger, en på hver side, for å skille de to væskekamrene. Stangendehetten har en stangtetning og en viskerforsegling, og hettens ende kan ha en dempingsanordning for å bremse stempelet ved slutten av slaget.

Tabellen nedenfor gir en detaljert sammenligning av de interne designfunksjonene til enkeltvirkende og dobbeltvirkende hydrauliske løftesylindere.

PåRaydafon Technology Group Co., Limited, vår fabrikk produserer både enkeltvirkende og dobbeltvirkende hydrauliske løftesylindere til de høyeste standarder for kvalitet og pålitelighet. Vi bruker materialer av høy kvalitet, presisjonsmaskinering og strenge tester for å sikre at hver sylinder vi produserer gir pålitelig ytelse og lang levetid. Vårt ingeniørteam kan bistå med valg av riktig design for din spesifikke applikasjon.

4. Hva er ytelsesforskjellene?

Ytelsesforskjellene mellom enkeltvirkende og dobbeltvirkende hydrauliske løftesylindere er betydelige og har viktige implikasjoner for systemdesign. Den mest åpenbare forskjellen er kraftkapasiteten. En dobbeltvirkende sylinder kan generere kraft i begge retninger, mens en enkeltvirkende sylinder kan generere kraft i bare én retning. Dette betyr at en dobbeltvirkende sylinder kan utføre arbeid både i forlengelses- og tilbaketrekningsslaget, mens en enkeltvirkende sylinder kun kan utføre arbeid i ett slag. En annen viktig forskjell er hastigheten på operasjonen. I en dobbeltvirkende sylinder bestemmes tilbaketrekningshastigheten av strømningshastigheten til hydraulikkvæsken til stangsiden av stempelet. Fordi området på stangen er mindre enn området på hetten, er tilbaketrekkingshastigheten raskere enn forlengelseshastigheten for samme strømningshastighet. I en enkeltvirkende sylinder bestemmes tilbaketrekningshastigheten av den ytre kraften og strømningshastigheten til væsken ut av sylinderen.

Tabellen nedenfor sammenligner nøkkelytelsesparametrene for enkeltvirkende og dobbeltvirkende hydrauliske løftesylindere.

På fabrikken vår designer vi våre hydrauliske løftesylindere for å optimalisere ytelsen for den spesifikke applikasjonen. For enkeltvirkende sylindre fokuserer vi på å sikre pålitelig returdrift og minimere risikoen for å sette seg fast eller sette seg fast. For dobbeltvirkende sylindere fokuserer vi på å oppnå presis kontroll av begge slagene og minimere trykkfallet. Vårt ingeniørteam kan bistå med valg av riktig type for din applikasjon og gi detaljerte ytelsesberegninger.

5. Hvordan velger du riktig type for applikasjonen din?

Å velge riktig type hydraulisk løftesylinder for en applikasjon krever en nøye analyse av funksjonskravene, driftsmiljøet og kostnadsbegrensningene. Det første spørsmålet er om søknaden krever kraft i én retning eller begge. Hvis returslaget ikke krever hydraulisk kraft - for eksempel hvis lasten kan returnere ved tyngdekraften - er en enkeltvirkende sylinder det enklere og mer økonomiske valget. Hvis returslaget krever hydraulisk kraft - for eksempel hvis lasten må trekkes tilbake eller hvis returslaget må kontrolleres - kreves det en dobbeltvirkende sylinder. Det andre spørsmålet er om applikasjonen krever presis kontroll av begge slagene. Hvis returslaget må kontrolleres for posisjonering eller hastighet, er en dobbeltvirkende sylinder nødvendig. Det tredje spørsmålet er om applikasjonen har plass- og vektbegrensninger. Enkeltvirkende sylindre er generelt mer kompakte og lettere enn dobbeltvirkende sylindre med samme skyvekapasitet. Det fjerde spørsmålet er om søknaden har kostnadsbegrensninger. Enkeltvirkende sylindre er rimeligere å kjøpe og vedlikeholde.

Tabellen nedenfor gir en beslutningsmatrise for å velge mellom enkeltvirkende og dobbeltvirkende hydrauliske løftesylindere basert på vanlige brukskrav.

Hos Raydafon Technology Group Co., Limited, har vi lang erfaring med å hjelpe kunder med å velge riktig hydraulisk løftesylinder for deres bruk. Vårt ingeniørteam kan gi detaljert teknisk konsultasjon og ytelsesberegninger for å sikre at du velger den optimale sylinderen for dine behov.

6. Hva er nøkkelspesifikasjonene til våre hydrauliske løftesylindere?

Tabellen nedenfor gir de viktigste tekniske spesifikasjonene for vår enkeltvirkende og dobbeltvirkende hydrauliske løftesylinderserie. Disse sylindrene er designet for et bredt spekter av industrielle applikasjoner og er tilgjengelige i en rekke størrelser og konfigurasjoner for å møte ulike krav. Vår fabrikk kan også produsere tilpassede sylindre for å møte spesifikke prosjektkrav.

På fabrikken vår bruker vi materialer av høy kvalitet, presisjonsmaskinering og strenge tester for å sikre at hver hydraulisk løftesylinder vi produserer gir pålitelig ytelse og lang levetid. Vårt ingeniørteam er tilgjengelig for å bistå med utvelgelsesprosessen og for å gi detaljert teknisk støtte.

7. Vanlige spørsmål (FAQ)

Spørsmål 1: Hva er hovedforskjellen mellom en enkeltvirkende og en dobbeltvirkende hydraulisk sylinder?

Svar: Hovedforskjellen er at en enkeltvirkende sylinder bruker hydraulisk trykk for å generere kraft i bare én retning, mens en dobbeltvirkende sylinder bruker hydraulisk trykk for å generere kraft i begge retninger. I en enkeltvirkende sylinder drives returslaget av en ytre kraft som tyngdekraft eller en fjær. I en dobbeltvirkende sylinder drives returslaget av hydraulisk trykk på motsatt side av stempelet.

Spørsmål 2: Hvilken type sylinder er mer effektiv?

Svar: En dobbeltvirkende sylinder er generelt mer effektiv fordi den bruker hydraulisk trykk for både forlengelses- og tilbaketrekningsslagene, noe som gir presis kontroll og raskere syklustider. En enkeltvirkende sylinder er mindre effektiv fordi returslaget er avhengig av ytre krefter, som kanskje ikke er kontrollerbare eller kan kaste bort energi.

Spørsmål 3: Kan en enkeltvirkende sylinder brukes i applikasjoner som krever kontrollert returslag?

Svar: Nei, en enkeltvirkende sylinder kan ikke gi et kontrollert returslag fordi returkraften er gitt av en ytre kraft som tyngdekraft eller en fjær. Hvis applikasjonen krever nøyaktig kontroll av returslaget, kreves det en dobbeltvirkende sylinder.

Spørsmål 4: Hva er de typiske bruksområdene for enkeltvirkende sylindre?

Svar: Enkeltvirkende sylindre brukes vanligvis i applikasjoner der returslaget ikke krever hydraulisk kraft. Eksempler inkluderer dumpere, hydrauliske jekker og noen typer presser. De brukes også i applikasjoner der plass og vekt er begrenset, da de generelt er mer kompakte enn dobbeltvirkende sylindre.

Spørsmål 5: Hva er de typiske bruksområdene for dobbeltvirkende sylindre?

Svar: Dobbeltvirkende sylindre brukes i applikasjoner som krever kraft og kontroll i begge retninger. Eksempler inkluderer gravemaskiner, kraner, styresystemer og hydrauliske presser. De er standardvalget for anleggsutstyr, produksjonsmaskiner og automasjonssystemer.

8. Konklusjon

Valget mellom en enkeltvirkende og en dobbeltvirkende hydraulisk løftesylinder er en grunnleggende beslutning som påvirker ytelsen, kostnadene og påliteligheten til det hydrauliske systemet. Enkeltvirkende sylindre er enklere, mer kompakte og rimeligere, men de kan bare generere kraft i én retning. Dobbeltvirkende sylindre er mer komplekse og dyrere, men de gir full kontroll over både forlengelses- og tilbaketrekningsslag. Det riktige valget avhenger av de spesifikke kravene til applikasjonen, inkludert kraftkravene, behovet for kontroll, tilgjengelig plass og budsjettet. Hos Raydafon Technology Group Co., Limited, produserer fabrikken vår både enkeltvirkende og dobbeltvirkende hydrauliske løftesylindere til de høyeste standarder for kvalitet og pålitelighet. Vi bruker materialer av høy kvalitet, presisjonsmaskinering og strenge tester for å sikre at hver sylinder vi produserer gir pålitelig ytelse og lang levetid.

Enten du designer et nytt hydraulisk system eller oppgraderer et eksisterende, inviterer vi deg til å kontakte vårt tekniske team for å diskutere dine behov. Vi kan gi detaljerte produktspesifikasjoner, ytelsesberegninger og applikasjonsstøtte. Vår forpliktelse til kvalitet og kundetilfredshet har gjort oss til en pålitelig partner for industriell hydraulikk over hele verden.

Kontakt Raydafon Technology Group Co., Limited i dagfor å diskutere kravene til hydraulisk løftesylinder og finne ut hvilken type som er riktig for din applikasjon.
