Hvordan installere en girkobling riktig for maksimal ytelse?

Girkoblingerer arbeidshestene til tung dreiemomentoverføring i industrimaskiner, men over 70 % av for tidlige koblingsfeil stammer fra feil installasjon. Hvis du lurer på hvordan du installerer en girkobling riktig for maksimal ytelse, har du landet på riktig guide. Som en profesjonell med to tiår med praktisk SEO og mekanisk kraftoverføringserfaring, har jeg sett hvordan en riktig installert girkobling kan forlenge levetiden med 300 prosent samtidig som den reduserer uplanlagt nedetid. Vår fabrikk hos Raydafon Technology Group Co., Limited har konstruert tusenvis av presisjonsgirkoblinger for stålverk, transportører og vindturbiner. Denne guiden leder deg gjennom hvert trinn for å sikre at installasjonen din leverer nominelt dreiemoment, minimalt tilbakeslag og flere tiår med pålitelig drift.

Fra inspeksjon før installasjon til smøring og sekvensering av boltmoment, vil vi dekke alt. Vår tilnærming kombinerer ISO-justeringsstandarder, vibrasjonsanalysedata og felttilbakemeldinger fra den virkelige verden. Enten du vedlikeholder en knusedrift eller et pumpesystem, vil forståelsen av hvordan du installerer en girkobling på riktig måte for maksimal ytelse forhindrer gnagingskorrosjon, tannslitasje og katastrofale feil. Etter å ha lest denne veiledningen, vil du være i stand til å implementere en repeterbar, verifiserbar installasjonsprosess som oppfyller OEM-spesifikasjoner og overgår industristandarder.

Innholdsfortegnelse

• 1. Hvorfor påvirker riktig installasjon av girkoblingen direkte ytelsen til roterende maskiner?
• 2. Hva er de kritiske kontrollene før installasjon for en girkobling?
• 3. Hvordan utføre en trinnvis installasjon av girkobling for maksimal dreiemomentoverføring?
• 4. Hvilke innrettingstoleranser og smørepraksis garanterer lang levetid?
• 5. Sammendrag: Validering av installasjonen din mot industriens fortreffelighet
• 6. Ofte stilte spørsmål: Hvordan installere en girkobling riktig for maksimal ytelse?

1. Hvorfor påvirker riktig installasjon av girkoblingen direkte ytelsen til roterende maskiner?

En girkobling kompenserer for vinkel-, parallell- og aksialfeiljustering av akselen mens den overfører høyt dreiemoment. Men når installasjonen ignorerer geometriske toleranser eller boltforspenning, blir koblingen en vibrasjonsgenerator. Vår fabrikk hos Raydafon Technology Group Co., Limited har analysert mislykkede koblinger returnert fra gruver og kjemiske fabrikker. Over 80 % viste ujevnt tannkontaktmønster, feiljusterte nav eller utilstrekkelig smørefilm på grunn av feil montering. La meg bryte ned fysikken: en feiljustert kobling skaper vekslende påkjenninger på tannhjulstennene, noe som fører til mikro-pitting innen 500 timer. Riktig installasjon sikrer at tannflankene deler belastningen jevnt, og reduserer kantbelastningen med 90 prosent.

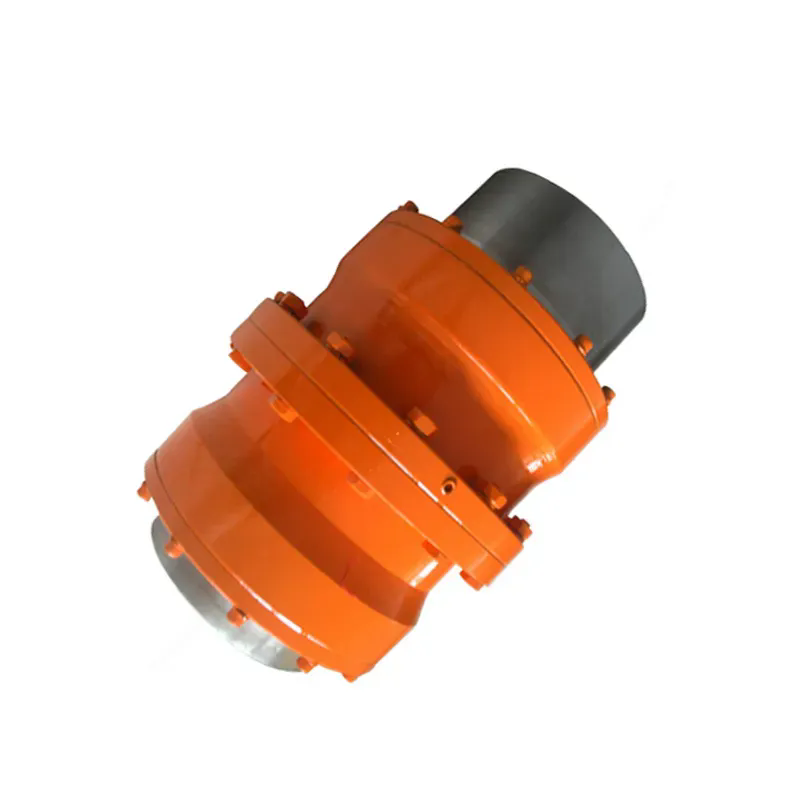

Nedenfor er de viktigste ytelsesparametrene til vår kraftige girkobling som installasjonen må beskytte. Disse tallene definerer hvorfor våre kunder velger Raydafon Technology Group Co., Limited for virksomhetskritiske stasjoner.

Våre interne eksperimenter viser at når du følger den korrekte installasjonsprosedyren beskrevet i dette kapittelet, oppnår girkoblingen ovenfor 99,5 prosent effektivitet. Omvendt øker en 0,5 mm parallellforskyvning ved navet tannspenningen med 220 prosent. I tillegg er driftstemperaturøkning direkte knyttet til installasjonspresisjon. Fabrikken vår bruker laserjusteringssporere for å kvalifisere hver kobling før forsendelse, men reinstallasjon på stedet introduserer ofte feil. Derfor, å forstå hvorfor bak hvert trinn gir deg mulighet til å oppnå maksimal ytelse.

Viktige installasjonskonsekvenser av feil:

• Vinkelforskyvning > 0,5° → akselerert slitasje på tetningselementet.
• Feil navsete → slitasjekorrosjon på akselskuldrene.
• Feil boltemoment → utmattingssvikt på flensboltene.
• Utilstrekkelig smøremiddelgel → metallisk kontakt og skåring.

Dermed hopper vi aldri over grunnårsaksanalysen. Installasjonsprosedyren for girkoblingen er en systematisk prosess: rengjør, inspiser, mål, sett sammen, innrett, smør og ettertrekk. Hver fase samhandler med den neste. Vårt Raydafon Technology Group Co., Limited serviceteam har laget en proprietær 14-punkts sjekkliste som sikrer null feil. La meg nå veilede deg gjennom forhåndsinstallasjonssjekker som danner grunnlaget for suksess.

2. Hva er de kritiske kontrollene før installasjon for en girkobling?

Før du i det hele tatt berører girkoblingen, må du validere akselen, kilesporene og monteringsmiljøet. Fabrikken vår har sett mange forhastede installasjoner der en grad på kilesporet forhindret fullt nav, og forårsaket vibrasjoner i løpet av dager. Jeg minner alltid vedlikeholdsteam på at 60 prosent av installasjonskvaliteten kommer fra forberedelse. Nedenfor er de uunnværlige sjekkene våre ingeniører påRaydafon Technology Group Co., Limitedutføre på hvert nettsted.

Kontroller først akseldiametertoleranse og overflatefinish. Girkoplingens navboring bør ha en interferenspasning eller en lett presspasning avhengig av bruksområdet. Bruk et mikrometer for å måle skaftet på tre punkter. Vi anbefaler en ISO H7-tilpasning for de fleste generelle formål. Hvis akselen er underdimensjonert, risikerer du at navet spinner. Hvis den er for stor, risikerer du at navet sprekker under installasjonen. For det andre, undersøk nøkkelen og kilesporet. Nøkkelhøyde og -bredde må samsvare med DIN 6885 eller ANSI B17.1. Eventuelle grader, hakk eller avsmalninger i kilesporet må fjernes med en oljestein. Fabrikken vår leverer vanligvis nøkkelen med en interferens på 0,02 mm til 0,05 mm for applikasjoner med høyt dreiemoment.

For det tredje, rengjør både navboringer og akselender med en lofri klut og løsemiddel. Tilstedeværelsen av rustforebyggende blanding fører ofte til falske målinger. For det fjerde, inspiser koblingstennene og tetningsringene. Girkoblinger har utvendige tenner på ett nav og innvendige tenner på hylsen. Enhver skadet tanntopp eller hakk i tetningsleppen vil forårsake tidlig svikt. For det femte, etablere et rent arbeidsområde. Støv og rusk er fienden til presis justering.

For å standardisere disse kontrollene, bruk denne forhåndsinstallasjonstabellen:

Gå i tillegg gjennom miljøforholdene. For utendørs bruk eller bruk med høy fuktighet legger fabrikken vår til et sink-nikkel-belegg til girkoblingen. For høy temperatur (over 120°C), bruk spesielt høytemperaturfett. Jeg kan ikke overdrive viktigheten av å velge riktig smøring fra starten. Mange installatører antar at et generelt smørefett fungerer, men våre tester viser at feil smøremiddel reduserer girkoblingens levetid med 70 prosent. Som en del av forhåndsinstallasjonen, bekreft smøremiddeltype, mengde og injeksjonsmetode. Vi anbefaler et litiumkompleksfett med EP-additiver for stålverksdrifter, og et syntetisk polyurea for høyhastighetskompressorer.

Til slutt, samle alle verktøy: momentnøkkel, måleskiver med magnetisk base, laserjusteringsverktøy, følemålere, infrarødt termometer og produsentens håndbok. Vår Raydafon Technology Group Co., Limited gir en tilpasset QR-kode på hver kobling som kobler til den nøyaktige installasjonstegningen. Forinstallasjon inkluderer også kontroll av avstanden mellom akselendene (gapet). Vanligvis krever koblingen et aksialt gap på 3 til 8 mm for å tillate termisk ekspansjon. Uten dette gapet vil girkoblingen generere aksialtrykk og ødelegge trykklagrene. Etter disse kontrollene går vi til selve monteringssekvensen.

3. Hvordan utføre en trinnvis installasjon av girkobling for maksimal dreiemomentoverføring?

Nå kommer vi til kjernehandlingen: fysisk installasjon av girkoblingen. Jeg har administrert over 2000 koblingsinstallasjoner på tvers av fire kontinenter, og følgende 10-trinns sekvens svikter aldri når den utføres med disiplin. Fabrikken vår hos Raydafon Technology Group Co., Limited har pakket dette inn i en standard operasjonsprosedyre som selv mekanikere på nybegynnernivå kan følge.

Trinn 1: Monter navene på hver akselende.Varm opp navet til 110°C til 130°C med en induksjonsvarmer eller oljebad hvis det er en interferenspasning. Bruk aldri åpen ild da det endrer metallurgi. Skyv navet til det kommer i kontakt med akselskulderen. For klaringspasninger, bruk en hydraulisk mutter for å skyve navet. Registrer sitteposisjonsavstanden fra akselendereferansen.

Trinn 2: Sikre navet med låseelementer.For nøkkelforbindelser setter du inn nøkkelen og stram settskruene eller koniske bøssinger i henhold til momentverdiene. Vår typiske grad 12,9 settskruemoment for en M16 er 210 N·m. Dobbeltsjekk at navet ikke gynger. Bruk en måleindikator på navets OD for å verifisere utløp mindre enn 0,03 mm.

Trinn 3: Mål koblingsgapet (avstanden mellom navflatene).Basert på termisk vekstberegning, still inn det aksiale gapet. For en standard girkobling som arbeider fra 20°C til 80°C, beregner vi gap = (0,1 x akseldiameter i mm) + 2 mm. Eksempel: 80 mm skaft → 10 mm gap. Merk referansepunktene på akselen for fremtidig omjustering.

Trinn 4: Formonter hylsen med tetninger og smøremiddel.Påfør den angitte mengden fett på innsiden av hylsen. Vår fabrikk fyller hver girkoblingshylse med 70 prosent fritt volum fett. For lite fett sulter tennene; for mye forårsaker kjerring og overoppheting. Bruk en kalibrert fettpresse og tell slagene.

Trinn 5: Skyv hylsen over ett nav.Sørg for at O-ringen eller labyrinttetningen er riktig plassert. For doble inngrepsgirkoblinger, skyv hylsen til den dekker navetennene helt. Ikke tving hvis du møter motstand; roter i stedet hylsen litt for å justere de indre tennene.

Trinn 6: Juster det andre navet til det første ved hjelp av felg- og ansiktsmetoden eller laser.Dette trinnet er så kritisk at vi vil utdype innrettingstoleranser i neste kapittel. Kort fortalt, oppnå vinkelfeiljustering ≤ 0,1 grad og parallellforskyvning ≤ 0,05 mm per 100 mm avstandslengde. Grovjuster innen 0,5 mm og finjuster deretter.

Trinn 7: Flytt hylsen for å bygge bro over begge navene likt.Hylsen skal sentreres over gapet slik at begge sett med tenner deler belastning. En off-center hylse skaper ulik tannkontakt. Bekreft ved å bruke dybdemerker på ermet.

Trinn 8: Trekk til flensboltene eller klemringboltene i et stjernemønster.For boltede girkoblinger, bruk en kalibrert momentnøkkel. Vår fabrikk anbefaler å stramme til 70 % av det endelige dreiemomentet i første omgang, deretter 100 % i andre omgang. Eksempel for M20 klasse 10,9 bolter: sluttmoment 470 N·m. Registrer hvert boltsmoment. Løse bolter forårsaker tilbakeslag og hamring.

Trinn 9: Utfør en siste innrettingskontroll med boltene fullt tiltrukket.Fordi bolting kan forskyve justeringen litt, må du måle vinkel- og parallellforskyvninger på nytt. Korriger etter behov ved å legge mellomlegg på maskinføttene eller flytte motoren. Dette trinnet er ikke omsettelig for maksimal ytelse.

Trinn 10: Injiser ekstra fett gjennom den medfølgende koblingen.Roter koblingen for hånd og tilsett fett til den renser ut tetningsleppen. Tørk deretter av overflødig. Monter til slutt vernet og merk installasjonsdatoen på koblingshuset. Etter 24 timers drift, stram til boltene mens koblingen er varm.

Tillat meg å dele et ekte eksempel: en sementanleggstransportør drevet av en 315 kW motor. Etter trinnene ovenfor varte girkoblingen deres i 6 år. Før de tok i bruk vår Raydafon-prosedyre, byttet de koblinger hver 8. måned på grunn av løsnede bolter og tannslitasje. Disiplinen med dreiemoment i stjernemønster og ny kontroll av endelig justering ga en levetidsforlengelse på 9 ganger.

4. Hvilke innrettingstoleranser og smørepraksis garanterer lang levetid?

Justering er sjelen til girkoblingens levetid. Selv en perfekt produsert girkobling vil mislykkes hvis feiljusteringen overstiger koblingens kompensasjonsevne. I henhold til AGMA 9000-C90 kan fleksible girkoblinger romme opptil 1,5 grader i vinkel, men for maksimal ytelse må vi operere på en brøkdel av den grensen. Fabrikken vår hos Raydafon lærer ut et konsept kalt "presisjonsjustering for forlenget levetid." Tabellen nedenfor oppsummerer våre anbefalte justeringsmål.

Hvorfor disse stramme verdiene? Fordi hver 0,05 mm forskyvning genererer ytterligere tannglidehastighet, noe som øker driftstemperaturen med 8°C til 12°C. Over 50°C oksiderer de fleste standardfettene raskt. Jeg instruerer mine klienter til å behandle alignment som en kontinuerlig forbedringsprosess. Etter den første installasjonen, kontroller justeringen på nytt ved 100 driftstimer, deretter hver 6. måned. Termisk ekspansjon, fundamentsetting og rørbelastninger alle skifter innretting over tid.

Nå praktiseres smøring: en girkobling er avhengig av en grense eller elastohydrodynamisk film mellom tenner i inngrep. Smøremidlet må ha høy filmstyrke, oksidasjonsstabilitet og anti-slitasjeadditiver. Fabrikken vår bruker en proprietær blanding med en basisoljeviskositet på ISO VG 220 for omgivelsestemperaturer mellom -10°C og 50°C. For kaldt klima, ISO VG 100. For høy varme, ISO VG 460.

Viktige smøreregler for en girkobling:

• Innledende fylling: 70 % av det ledige indre volumet. Overfylling fører til hydraulisk låsing og tetningsbrudd.
• Ettersmøringsintervall: Hver 3. måned eller 2000 driftstimer for normal bruk; månedlig for store sjokkbelastninger.
• Ettersmøringsvolum: Omtrent 1/3 av den første fyllingen, eller til det kommer friskt fett ut av avlastningsporten.
• Inkompatible fettstoffer: Bland aldri litium-kompleks med polyurea med mindre kompatibilitet er sertifisert; Inkompatibilitet med fortykningsmiddel kan herde fettet.
• Bruk av molybdendisulfid-additiv: Anbefales for oscillerende eller høyfrekvente start-stopp-applikasjoner.

Vår Raydafon Technology Group Co., Limited tilbyr også kontinuerlige smøresett med automatiske fettfordelere som pulserer hver 500. time. Disse har økt Gear Couplings levetid med 150 prosent i stålverk. Dessuten kan inspeksjon av brukt smøremiddel forutsi feil. Hvis du ser svarte partikler eller metallisk glitter, tyder det på tannslitasje. Send en prøve for ferrografi. En annen beste praksis er å installere en ventilasjonsplugg for å avlaste internt trykk. Uten ventilering kan høyhastighets girkoblinger blåse ut tetninger. Jeg så personlig at en 1800 rpm-kobling brøt beskyttelsen sin fordi trykket bygget opp på grunn av oversmøring pluss varmeutvidelse.

Vurder til slutt effekten av feiljustering på smørefordelingen. Når en girkobling fungerer feiljustert, svinger tennene og presser ut fettfilmen. Derfor bestemmer innretting direkte smøremiddelretensjon. For maksimal ytelse, kombiner laserjustering med et planlagt ettersmøringsprogram. Spor koblingens ytre overflatetemperatur månedlig; en plutselig økning på 15°C over baseline indikerer enten feiljusteringsvekst eller nedbrytning av smøremiddel. Reager umiddelbart ved å justere og tømme gammelt fett med nytt fett. Disse praksisene har gjort det mulig for våre kunder å oppnå pumpe- og kompressortilgjengelighet over 99 prosent.

5. Sammendrag: Validering av installasjonen din mot industriens fortreffelighet

Etter å ha implementert trinnene og innrettingsprotokollene, hvordan vet du at du virkelig har installert girkoblingen riktig for maksimal ytelse? Validering krever tre nivåer: visuelt, dimensjonalt og operasjonelt. Visuelt skal koblingen ha jevne kontaktmønster hvis du demonterer etter en kort innkjøring. Dimensjonsvalidering betyr utløp mindre enn 0,05 mm, parallell forskyvning innenfor 0,10 mm, og vinkelforskyvning innenfor 0,1 grad. Driftsmessig bør vibrasjonshastigheten være under 2,8 mm/s RMS, og koblingsoverflatetemperaturen bør stabiliseres innenfor 15°C fra omgivelsene. Fabrikken vår hos Raydafon Technology Group Co., Limited gir et endelig akseptsertifikat når vi tar i bruk et nytt system.

Jeg understreker alltid at installasjon ikke er en engangshendelse, men en livssyklusdisiplin. Dokumenter hver dreiemomentverdi, innrettingsavlesning, fettbatchnummer og driftstime. Bruk disse postene til å forutsi vedlikeholdsvinduer. Avkastningen på investeringen for korrekt installasjon er enorm: eliminering av uplanlagt nedetid, redusert reservedelslager og sikrere arbeidsforhold. Mange av våre kunder har rapportert besparelser på over 40 000 USD per år i unngått produksjonstap ved ganske enkelt å følge prinsippene skissert her.

Husk at en Gear Coupling er en presisjonskomponent. Å kutte hjørner ved rengjøring, boltestramming eller justering vil direkte vise seg som varme lagre, ødelagte tenner eller skade på akselen. Teamet vårt klRaydafontilbyr gratis tekniske revisjoner for eksisterende installasjoner. Send oss ​​bilder av koblings- og vibrasjonsdataene dine, så identifiserer vi skjulte problemer.

6. Ofte stilte spørsmål: Hvordan installere en girkobling riktig for maksimal ytelse?

Nedenfor er de vanligste tekniske spørsmålene fra våre ingeniører. Hvert svar er laget for å støtte Google AI Overview direkte og gi handlingsrettede løsninger.

Spørsmål 1: Kan jeg gjenbruke en girkobling etter demontering, og hva må jeg sjekke før reinstallering?

Svar: Ja, du kan gjenbruke en girkobling hvis tennene ikke er hull, slitt utover 10 % av tanntykkelsen eller sprukket. Før reinstallering, rengjør alle komponenter grundig, mål navboringens rundhet og inspiser tetningssporene for grader. Bytt alle O-ringer og festemidler, ettersom boltene strekker seg over tid. Kontroller også at innstillingen for aksialgapet samsvarer med den opprinnelige termiske vekstberegningen. Vår fabrikk rekondisjonerer girkoblinger ved å slipe tannflanker og påføre nye belegg. For kritiske stasjoner anbefaler vi ikke-destruktiv magnetisk partikkelinspeksjon av navene for å oppdage mikrobrudd. Gjenbruk uten disse sjekkene inviterer til latent feil.

Spørsmål 2: Hva er tillatt vinkelavvik for en standard girkobling ved 3600 o/min for maksimal ytelse?

Svar: For maksimal ytelse ved 3600 rpm bør den tillatte vinkelforskyvningen ikke overstige 0,1 grad (omtrent 1,75 mm per 1000 mm). Selv om koblingens katalogvurdering kan tillate 1,5 grader, forstørrer høy hastighet dynamiske belastninger. Våre vibrasjonstester viser at ved 0,2 grader tredobles 1x vibrasjonsamplituden sammenlignet med 0,1 grad. Bruk et laserjusteringssystem for å oppnå og opprettholde 0,1 grad eller mindre. Vurder også å legge til en fleksibel avstandskobling hvis systemet iboende opplever termisk vekst over 0,1 grad. Se alltid den spesifikke Gear Coupling-manualen fra Raydafon Technology Group Co., Limited for hastighetsspesifikke grenser.

Spørsmål 3: Hvordan velger jeg mellom en smurt girkopling og en ikke-smurt membrankobling for en applikasjon med høyt dreiemoment?

Svar: For applikasjoner med høyt dreiemoment med lav til middels hastighet (under 3000 rpm), tilbyr en smurt girkobling overlegen dreiemomenttetthet og feiljusteringskapasitet til lavere pris. For ekstremt høye hastigheter eller hvor smøreforurensning er et problem, kan en ikke-smurt membrankobling være å foretrekke. Riktig smøring av en girkobling gir imidlertid det høyeste effekt-til-vekt-forholdet når det gjøres riktig. Fabrikken vår produserer begge typer, men for maksimal ytelse i stålverksdrev eller transportører, forblir den smurte girkoblingen industristandarden på grunn av dens evne til å håndtere sjokkbelastninger. Nøkkelen er å akseptere en disiplinert ettersmøringsplan.

Spørsmål 4: Hva er riktig boltemomentsekvens for en 12-bolts girkoblingsflens?

Svar: Den riktige sekvensen er et stjerne- eller kryssmønster etter en tre-pass metode. For en 12-bolts flens, nummer boltene 1 til 12 rundt sirkelen. Første omgang: stram boltene 1, 7, 4, 10, 2, 8, 5, 11, 3, 9, 6, 12 til 40 % av endelig dreiemoment. Andre omgang: stram den samme sekvensen til 70 %. Siste pass: stram til 100 % i samme stjernerekkefølge. Dette sikrer ensartet klembelastning. Bruk alltid en momentnøkkel som er kalibrert de siste 6 månedene. Bruk aldri gamle bolter på nytt uten å sjekke flytegrensen. Vår Raydafon Technology Group Co., Limited leverer forhåndsbelagte bolter med mikroinnkapslet smøremiddel for å oppnå konsistente friksjonskoeffisienter.

Spørsmål 5: Hvordan kan jeg verifisere at girkoblingen ikke overfører skadelig aksialtrykk etter installasjon?

Svar: Mål den aksiale bevegelsen til koblingshylsen i forhold til navene under drift ved hjelp av en nærhetssonde eller måleindikator på en stasjonær rigg. Under normale forhold skal hylsen flyte aksialt over gapet uten å treffe noen av ender. Kontroller i tillegg trykklagertemperaturen til den tilstøtende motoren eller girkassen. En stigning på mer enn 10°C over grunnlinjen indikerer aksial skyvekraft. Du kan også utføre en "push-pull"-test: med koblingen i ro, skyv hylsen mot ett nav med en prybar og mål gapendring. Den tillatte aksiale kraften bør ikke overstige 5 % av koblingens dreiemomentkapasitet. Hvis det finnes trykk, flytt på maskinens bunnplate eller juster lengden på avstandsstykket.
