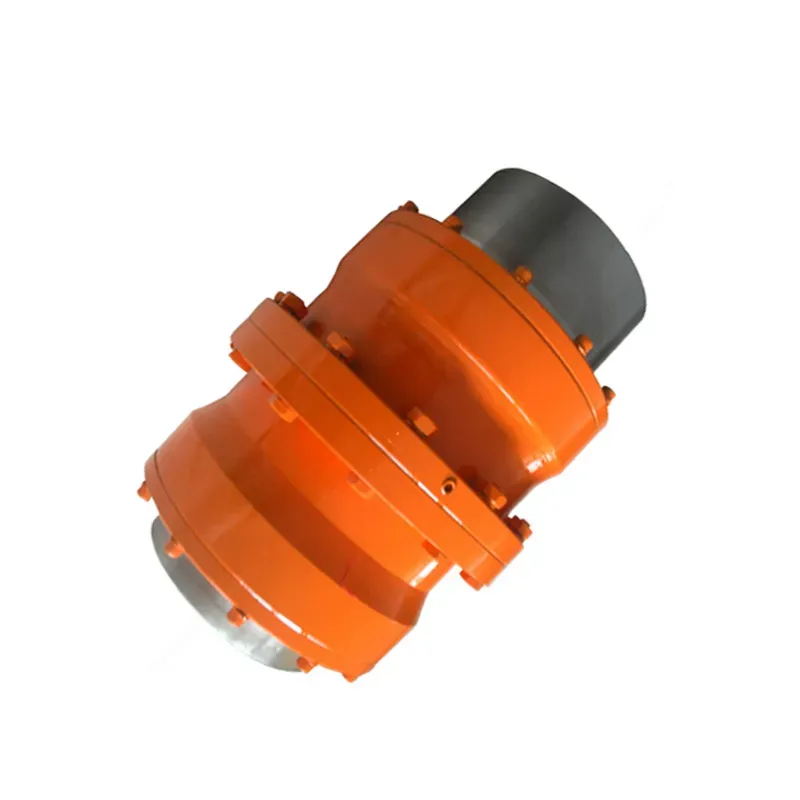

Utskifting av GIGL Drum Shape Gear Coupling

GIGL trommelformet girkobling for kraftig industriell transmisjon

Hvis det tunge maskineriet ditt - stålverks valsestativ, sementfabrikkknusere eller gruvetransportører - trenger en kobling som ikke vil gå tilbake fra høyt dreiemoment, Raydafons erstatning avGIGL Drum Shape Gear Couplinger bygget for akkurat den jobben.

Trommeformede tenner bygget for bruk i den virkelige verden

Hva gjør dettetrommelgirkoblingskille seg ut? De trommelformede tennene. De overfører ikke bare makt – de håndterer rotet med bruk i den virkelige verden. Maks dreiemoment når 2000 kN·m, borestørrelser varierer fra 50 mm til 400 mm, og det tar opptil 1,5 graders vinkelavvik. På toppen av det kompenserer den for aksiale og radielle forskyvninger som vil slite ut vanlige koblinger raskt.

42CrMo stål med presisjonsslipte evolvente tenner

Raydafon lager den av 42CrMo høystyrkestål, og sliper deretter de evolvente tannhjulstennene til presisjon – slik at kraften flyter jevnt og slitasjen forblir lav. Det er en stift for kjøpere som leter ettergirkoblinger med høyt dreiemoment for industrielle applikasjoner; den fortsetter å gå selv når maskinene presses hardt.

ISO 9001-sertifisert og vedlikeholdsvennlig

Denne koblingen er ikke bare tøff – den er også smart for vedlikehold. Den er ISO 9001-sertifisert. Girnettet er smurt, noe som reduserer vibrasjoner og forlenger levetiden, selv i støvete gruver eller svulmende sementanlegg. Den kompakte strukturen betyr at installasjonen på valseverk eller transportbånd ikke blir et stort prosjekt. Det er derfor det er et toppvalg somslitesterk trommelgirkoblingog et foretrukket valg for tilpassede girkoblinger for gruveutstyr - størrelser og overflatebehandlinger kan skreddersys til ditt oppsett.

Konkurransedyktige fabrikkpriser fra Kina

Raydafons fabrikk ligger i Kina, så vi balanserer god kvalitet med priser som gir mening. Vi selger ikke en del som passer alle – vi samarbeider med deg for å finne den riktige koblingen til maskinene dine. Mindre nedetid, bedre effektivitet og en kobling som holder tungt utstyr i bevegelse.

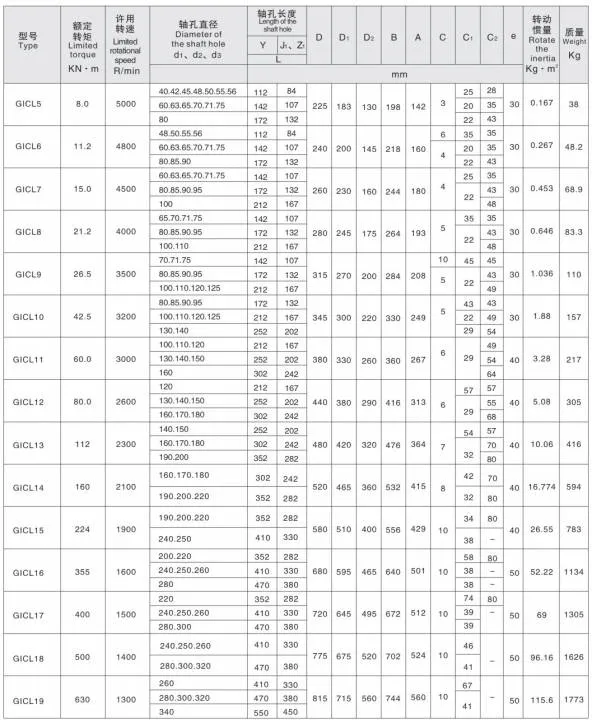

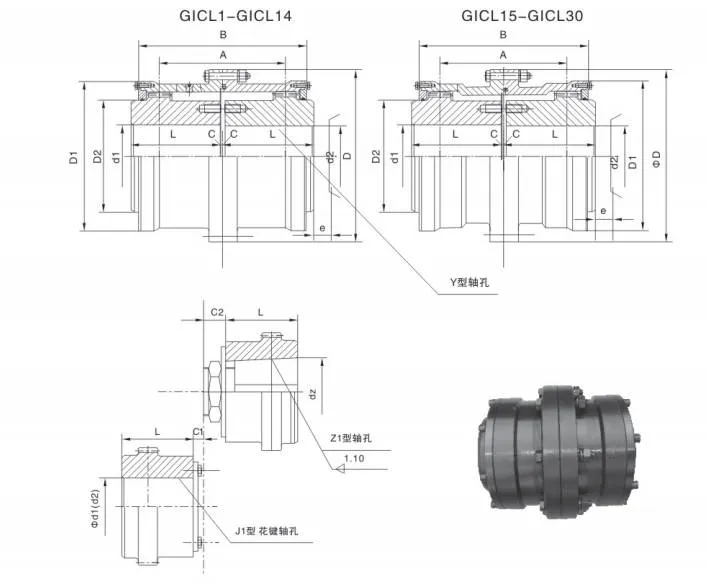

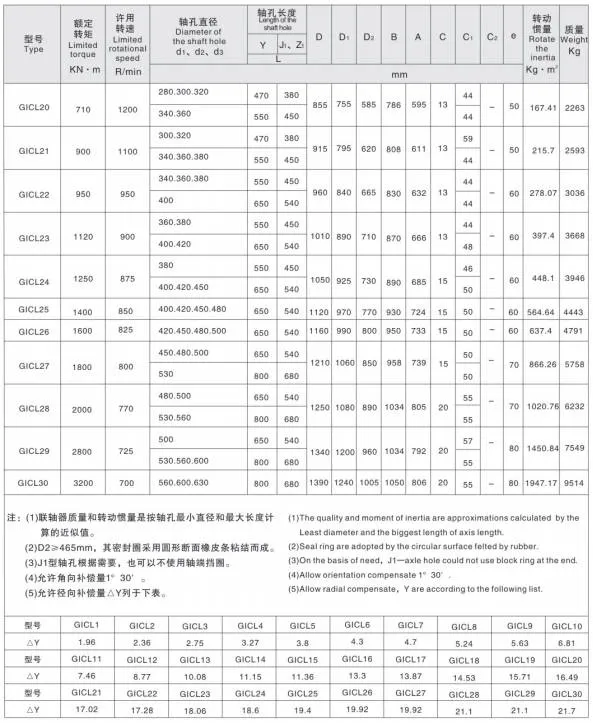

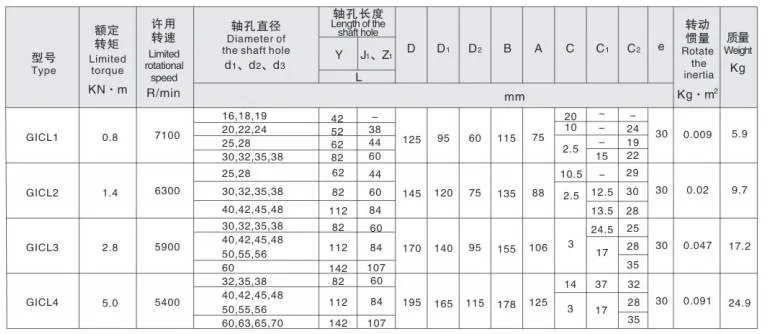

Produktspesifikasjon

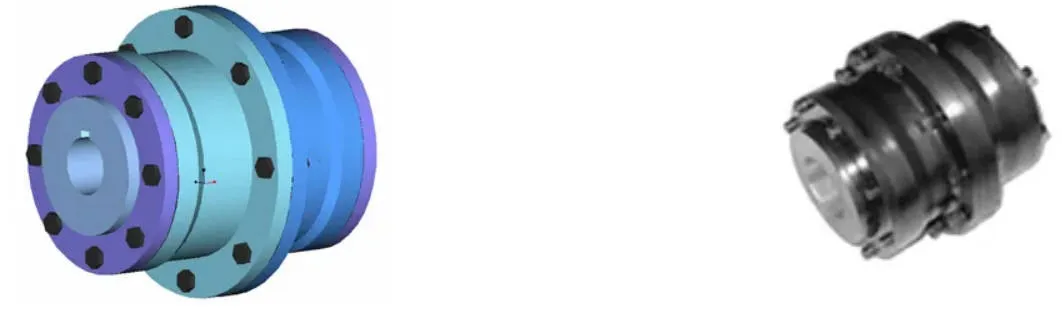

Produktfunksjoner

GIGL-trommelformede girkoblinger er et høyytelsesalternativ i fleksible girkoblingssystemer, skreddersydd for tøffe industrielle scenarier der pålitelig kraftoverføring ikke er omsettelig.

15–20 % høyere lastekapasitet enn koblinger med rett tann

Hva gjør dette avanserttrommelformet girkoblinget toppvalg er dens evne til å håndtere vinkelavvik på en effektiv måte samtidig som transmisjonen med høyt dreiemoment holdes intakt. Sammenlignet med girkoblinger med rett tann, gir GIGL-modellen en gjennomsnittlig 15–20 % økning i lasttoleranse under samme ytre diameter på indre hylse og maksimale koblings ytre diameter. Det gjør det til en god idé for høybelastnings GIGL-applikasjoner.

Vinkelforskyvning opptil 1°30'

En av dens største fordeler er forbedret vinkelforskyvningskompensasjon. Når radiell forskyvning er null, håndterer rettannet girkoblinger bare 1°, men GIGL-trommelformede girkoblinger går opp til 1°30' — en forbedring på 50 %. Dette gjør den ideell for miljøer med lav hastighet og tung belastning som f.eksgruve- og metallurgimaskineri, hvor feiljusteringstoleranse er en game-changer.

Optimalisert tannkontakt, lavere støy, lengre vedlikeholdsintervaller

Den trommelformede tannoverflaten forbedrer kontakten mellom indre og ytre tenner. Den løser vanlige problemer med koblinger med rett tann, som kantklemming og spenningskonsentrasjon ved tannendene under vinkelforskyvning. Samtidig reduserer den friksjon og slitasje, reduserer støy og forlenger vedlikeholdsintervallene. Den utstrakte formen på den ytre tannhylsen gjør montering og demontering enklere for vedlikeholdsteam.

99,7 % overføringseffektivitet

Når det gjelder overføringseffektivitet, når GIGL trommelformede girkoblinger 99,7 % - et tall som taler til dens pålitelighet for industrielle girkoblinger, fra transportbåndsystemer i produksjon til tunge maskiner i konstruksjon. Den ytre tannhylsen bruker trommelformede tenner for jevn meking, laget av høykvalitets stål med middels harde tannoverflater for å støtte tunge belastninger. Valgfri tannoverflateherding (HRC ≥ 56) oppgraderer holdbarheten ytterligere. Dens lette design holder rotasjonstregheten lav – ideell for utstyr der hastighet og presisjon betyr noe.

Pålitelig smøring, tetning og utskiftbarhet

For å holde girkoblingen i trommelformen GIGL i drift på lang sikt, er den utstyrt med pålitelige smørestrukturer og tetninger som forlenger levetiden og forenkler vedlikeholdet. Dens symmetriske design sikrer utmerket utskiftbarhet, så det er enkelt å bytte ut deler. For høyhastighetsoperasjoner der periferihastigheter overstiger 36 m/s, forhindrer dynamisk balansering vibrasjon og sikrer stabil ytelse. Akselhullskonfigurasjoner gir fleksibilitet – kombinerer Y-, Z1- og J1-typer for å passe ulike tilkoblingsbehov.

Fullt utvalg av trommelformede girkoblinger

Raydafon, en påliteligprodusent av girkoblinger, produserer et komplett utvalg av trommelformede girkoblinger utover GIGL, inkludert GICL, GIICL, GICLZ, GIICLZ og NGCL-varianter - alle oppfyller strenge industristandarder for å garantere kvalitet.

Kompakt, stiv-fleksibel, lite vedlikehold

Denne stive og fleksible koblingen har mange fordeler: kompakt struktur, liten svingradius, høy lastekapasitet, toppeffektivitet, lavt støynivå og lange vedlikeholdssykluser. Den er spesielt godt egnet for lavhastighets, tunge belastninger i metallurgi (valseverk), gruvedrift (knusere), løfting og transport (kraner), samt petroleums-, kjemiske og generelle maskinakseltransmisjoner.

Søknadsmerknader

På grunn av dens høye stivhet og fleksibilitet uten elastisitet, anbefales det ikke for maskiner som trenger vibrasjonsdemping, buffering eller ekstremt streng akseljustering - for eksempel presisjonsutstyr der selv små vibrasjoner kan påvirke ytelsen.

Applikasjonsscenarier

GIGL trommelformede girkoblinger er mye brukt på tvers av tunge industrisektorer der høyt dreiemoment, feiljusteringstoleranse og holdbarhet er kritiske.

Hvorfor kjøpe fra Raydafon

Raydafon er en Kina-basertleverandør av girkoblingermed over ti års erfaring innen mekaniske transmisjonskomponenter. Vi balanserer god kvalitet med konkurransedyktige fabrikkpriser, og vi selger ikke deler som passer alle – vi samarbeider med deg for å matche den riktige koblingen til maskinene dine.

Egendefinerte størrelser og overflatebehandlinger

Trenger du en spesifikk borestørrelse, tannoverflateherding (HRC ≥ 56) eller en tilpasset akselhullkonfigurasjon? Vi skreddersyr størrelser og overflatebehandlinger for å passe akkurat ditt oppsett.

Rask levering og teknisk støtte

Standardmodeller sendes raskt, og ingeniørteamet vårt gir veiledning om installasjon og igangkjøring på forespørsel. Mindre nedetid, bedre effektivitet og en kobling som holder tungt utstyr i bevegelse.
