Hvilke produksjonsprosesser sikrer høy nøyaktighet i presisjonsgir?

Presisjonsgirer ryggraden i utallige industrielle applikasjoner, fra biltransmisjoner og romfartsaktuatorer til robotikk og vindturbiner. Nøyaktigheten til disse girene påvirker systemets effektivitet, støy, vibrasjoner og levetid direkte. Men hvilke produksjonsprosesser sikrer den høye nøyaktigheten som kreves for disse krevende bruksområdene? Svaret ligger i en nøye orkestrert sekvens av maskinering, varmebehandling og etterbehandling, som hver bidrar til den endelige geometrien og overflateintegriteten til giret. Hos Raydafon Technology Group Co., Limited, har fabrikken vår produsert Precision Gear i over to tiår, og vi har foredlet prosessene våre for å oppnå girkvalitetsgrader opp til DIN 5 eller AGMA 12, med tannprofilavvik på mindre enn 2 mikrometer. Denne artikkelen vil utforske de viktigste produksjonsprosessene – fra klargjøring av blanke til sluttinspeksjon – som muliggjør produksjon av høypresisjonsgir, og vi vil dele de tekniske parametrene og kvalitetskontrolltiltakene som underbygger vår suksess.

Veien til et presisjonsgear med høy nøyaktighet begynner med en grundig forståelse av girets funksjonskrav: dreiemoment, hastighet, belastning og driftsmiljø. Basert på disse parametrene velger vi riktig materiale – typisk høykvalitets legeringsstål som 20CrMnTi, 18CrNiMo7-6 eller SAE 8620 – og bruker deretter en sekvens av prosesser som inkluderer: smiing eller bearbeiding av emnet, hobbing eller forming av tennene, varmebehandling for å forbedre styrken og slitestyrken til overflaten og slitestyrken, og den endelige overflaten. Hvert av disse trinnene må kontrolleres tett, med spesifikke skjæreparametere, slipehastigheter og inspeksjonsprotokoller for å sikre at det endelige presisjonsutstyret oppfyller eller overgår de nødvendige spesifikasjonene. I denne omfattende veiledningen vil vi bryte ned hver prosess, gi detaljerte spesifikasjoner og toleransedata, og fremheve den kritiske rollen til metrologi for å sikre høy nøyaktighet. Vi vil også dele felteksempler og beste praksis fra fabrikkens omfattende erfaring i girindustrien.

Innholdsfortegnelse

• 1. Hvorfor er Gear Hobbing en grunnleggende prosess for presisjonsutstyrsproduksjon?
• 2. Hvordan oppnår girsliping de høyeste nivåene av nøyaktighet og overflatefinish?
• 3. Hva er de viktigste tekniske spesifikasjonene for vår presisjonsutstyrsproduksjon?
• 4. Hvordan sikrer metrologi og kvalitetskontroll presisjonsgirets nøyaktighet?
• Ofte stilte spørsmål (FAQ)
• Konklusjon og tilpasset utstyrskonsultasjon

Hvorfor er Gear Hobbing en grunnleggende prosess for presisjonsutstyrsproduksjon?

Gear hobbing er en av de mest brukte og allsidige prosessene for å generere girtenner. I denne prosessen mates en roterende platetopp - som i hovedsak er et sylindrisk verktøy med spiralformede skjæretenner - over et roterende tannhjulsemne, og kutter gradvis tannmellomrommene. Hobbing er i stand til å produsere gir av alle typer, inkludert spurde, spiralformede og snekkegir, med høy grad av nøyaktighet og produktivitet. For et Precision Gear er hobbingsprosessen det første kritiske trinnet i å definere tannprofilen. Nøyaktigheten til koketoppen, maskinens stivhet og valget av skjæreparametere påvirker alle girkvaliteten. På vår fabrikk bruker vi CNC hobbing maskiner med elektronisk girkassesynkronisering, som muliggjør presis kontroll av platetoppen og arbeidsstykkets rotasjon, og oppnår en ledningsnøyaktighet på +/- 0,005 mm per 100 mm flatebredde.

Nøkkelfaktorer for å oppnå høy nøyaktighet under gearhobbing:

• Komfyrkvalitet:Koketoppen må produseres med høy presisjon, typisk AA-kvalitet eller bedre, med en profilnøyaktighet på +/- 2 mikrometer. Fabrikken vår bruker kokeplater belagt med TiAlN eller AlCrN for å sikre konsistent kutteytelse og forlenget verktøylevetid, noe som direkte påvirker konsistensen til tannhjulets profil.
• Maskinstivhet og termisk stabilitet:Hobbingmaskinen må være stiv for å tåle skjærekrefter uten nedbøyning, noe som vil kompromittere nøyaktigheten. Maskinene våre har en støpejernsbase med avanserte termiske kompensasjonssystemer som opprettholder maskinens geometri selv under lengre kjøringer.
• Skjæreparametere:Kuttehastigheten, matehastigheten og skjæredybden må optimaliseres for det spesifikke materialet. For et typisk 20CrMnTi giremne brukes en skjærehastighet på 80-120 m/min og en matehastighet på 1-2 mm/omdreininger for å oppnå en balanse mellom produktivitet og nøyaktighet. Vår fabrikks prosessingeniører bruker simuleringsprogramvare for å bestemme de optimale parametrene for hver girtype.
• Kjølevæske og smøring:Riktig påføring av kjølevæske er avgjørende for å kontrollere varmeutviklingen, som kan forårsake termisk ekspansjon og påvirke tanngeometrien. Vi bruker et høytrykkskjølevæskesystem som leverer 50 bar kjølevæske direkte til skjæresonen, noe som sikrer effektiv sponevakuering og temperaturkontroll.

Et praktisk eksempel fra produksjonen vår av gir gir for biler illustrerer viktigheten av presisjon ved hobbing. Vi produserte et spiralformet tannhjul med en modul på 2,5 og 32 tenner, som krever et tannprofilavvik på mindre enn 3 mikrometer. Ved å bruke en komfyr av førsteklasses kvalitet og optimalisere skjæreparametrene, oppnådde vi et profilavvik på 2,5 mikrometer i kokeplatestadiet, som var innenfor toleranseområdet. Dette betydde at det påfølgende slipetrinnet krevde mindre materialfjerning, noe som reduserte den totale syklustiden og forlenget slipeskivens levetid. Den nøye kontrollen av hobbing-prosessen er derfor ikke bare avgjørende for nøyaktigheten, men bidrar også til den totale produksjonseffektiviteten.

Etter hobbing blir giret vanligvis varmebehandlet for å oppnå nødvendig hardhet og styrke. Imidlertid produserer selve hobbingsprosessen en overflateruhet på ca. Ra 1,6-3,2 mikrometer, noe som er akseptabelt for mange bruksområder, men ikke tilstrekkelig for høypresisjonsgir. Derfor etterfølges hobbing vanligvis av en etterbehandlingsprosess, for eksempel barbering eller sliping, for å oppnå den endelige presisjonen. Likevel legger hobbing-prosessen grunnlaget for hele produksjonsprosessen for utstyr. En dårlig hobbing-operasjon kan ikke korrigeres fullstendig ved påfølgende etterbehandlingsoperasjoner, noe som gjør kontrollen av hobbing-prosessen til et grunnleggende krav for presisjonsutstyrsproduksjon med høy nøyaktighet.

Hvordan oppnår girsliping de høyeste nivåene av nøyaktighet og overflatefinish?

Når de høyeste nivåene av nøyaktighet og overflatefinish kreves, er girsliping den foretrukne prosessen. Tannhjulsliping bruker en roterende slipeskive, vanligvis laget av keramikk eller kubisk bornitrid (CBN), for å fjerne et tynt lag med materiale fra tannhjulstennene etter varmebehandling. Denne prosessen korrigerer eventuelle forvrengninger forårsaket av varmebehandling og oppnår den endelige tannprofilen, bly og overflatefinish. For et presisjonsutstyr med kvalitetsklasse DIN 5 eller AGMA 12, er sliping avgjørende. Vår fabrikk bruker CNC-profilslipemaskiner som kan oppnå et tannprofilavvik på +/- 1,5 mikrometer, et blyavvik på +/- 2 mikrometer, og en overflateruhet på Ra 0,2-0,4 mikrometer. Disse nøyaktighetsnivåene kreves for høyhastighets- og høybelastningsapplikasjoner som flytransmisjoner og robotikk.

Nøkkelfaktorer for å oppnå høy nøyaktighet under girsliping:

• Valg av slipeskive:Slipeskiven må tilpasses girmaterialet og ønsket finish. For harde materialer (58-62 HRC) bruker vi CBN-hjul med en forglasset binding, som gir utmerket formbevaring og lav slitasje. For mykere materialer brukes keramiske hjul. Hjulet er kledd med en diamantdressingsrull for å sikre at det har riktig profil og skarphet.
• Slipeparametere:Slipehastigheten, skjæredybden og matehastigheten er nøye kontrollert. For finishpasseringen bruker vi en liten skjæredybde (0,01-0,02 mm) og en langsom matehastighet for å oppnå ønsket overflatefinish og unngå termisk skade på tannhjulet. En høytrykkskjølevæske (opptil 80 bar) rettes mot slipesonen for å redusere varmeutvikling og spyle bort slipespon.
• Måling underveis:Våre slipemaskiner er utstyrt med in-prosess målesystemer som kontinuerlig måler tannhjulets tykkelse under sliping. Når tanntykkelsen når ønsket verdi, stopper maskinen automatisk, og sikrer at giret ikke er overjordet. Denne funksjonen er avgjørende for å oppnå stramme dimensjonstoleranser.
• Termisk kompensasjon:Sliping genererer varme som kan føre til at giret og maskinen utvider seg, noe som påvirker nøyaktigheten. Maskinene våre har termiske kompensasjonssystemer som overvåker temperaturen på spindelen, arbeidsstykket og miljøet, og justerer slipeparametrene deretter for å opprettholde nøyaktigheten.

En casestudie fra en produsent av vindturbingirbokser fremhever viktigheten av girsliping. Produsenten krevde et stort spiralformet gir med en modul på 8 og 80 tenner, med et AGMA 12 kvalitetsnivå. Giret måtte tåle høyt dreiemoment og høye sykliske belastninger, så nøyaktigheten var avgjørende. Vår fabrikk jordet giret ved hjelp av et CBN-hjul på en CNC-profilsliper. Det endelige giret hadde et profilavvik på 1,2 mikrometer, et blyavvik på 1,8 mikrometer og en overflateruhet på Ra 0,25 mikrometer. Giret ble vellykket installert i vindturbinen og har fungert med utmerket ytelse i over fem år. Produsenten rapporterte at den høye nøyaktigheten til giret bidro til en 3 prosent økning i turbineffektiviteten.

I tillegg til profilsliping tilbyr vi også super-finishing operasjoner som honing eller lapping for gir som krever høyest mulig overflatefinish og støyreduksjon. Honing bruker et tannhjulformet verktøy med slipende steiner for å fjerne en liten mengde materiale og forbedre overflatefinishen til Ra 0,1 mikrometer eller bedre. Dette er spesielt gunstig for gir som brukes i elektriske kjøretøy, der støyreduksjon er kritisk. Slipeprosessen, kombinert med disse superfinishingsoperasjonene, gjør oss i stand til å produsere Precision Gear som oppfyller de mest krevende spesifikasjonene. Hos Raydafon fortsetter vi å investere i den nyeste slipeteknologien, inkludert CBN-slipeskiver og intelligent prosesskontroll, for å opprettholde vårt konkurransefortrinn innen produksjon av gir med høy nøyaktighet.

Hva er de viktigste tekniske spesifikasjonene for vår presisjonsutstyrsproduksjon?

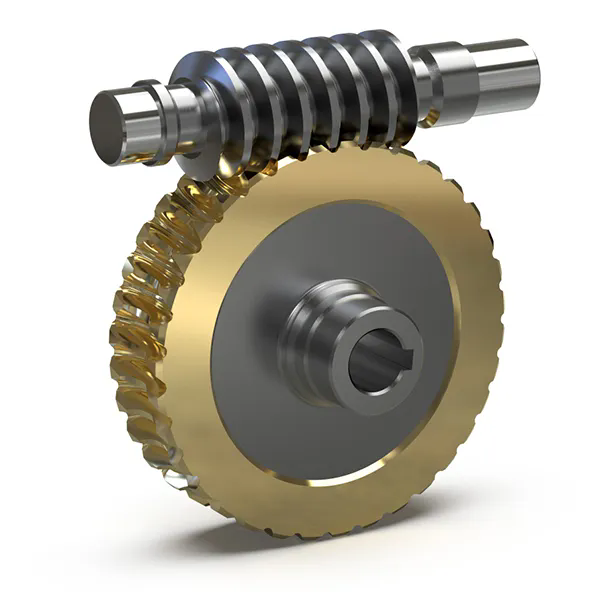

Raydafon Technology Group Co., Limited tilbyr en omfattende produksjonskapasitet for presisjonsgir, som dekker et bredt spekter av girtyper, størrelser og nøyaktighetsgrader. Våre produksjonsevner inkluderer spiral-, spor-, skrå-, snekke- og planetgir, med moduler fra 0,5 til 20, og diametre fra 10 mm til 1500 mm. Tabellen nedenfor oppsummerer de viktigste tekniske spesifikasjonene og oppnåelige nøyaktighetsnivåer for vår Precision Gear-produksjon. Alle verdier er basert på våre standard kvalitetskontrollprosedyrer og overvåkes kontinuerlig for å sikre samsvar med internasjonale standarder som DIN, AGMA og ISO.

I tillegg til standardspesifikasjonene tilbyr fabrikken flere valgfrie funksjoner for å forbedre ytelsen til Precision Gear. Disse inkluderer: profilmodifikasjoner (kroning og tuppavlastning) for å optimalisere lastfordelingen og redusere støy; spesielle overflatebehandlinger som fosfatering, nitrering eller DLC-belegg for forbedret slitestyrke; og tilpassede materialer for spesifikke bruksområder (f.eks. rustfritt stål for korrosive miljøer, eller Inconel for høytemperaturapplikasjoner). Vi tilbyr også en komplett utstyrsdesigntjeneste, inkludert strukturanalyse, kontaktmønsteranalyse og NVH-optimalisering (støy, vibrasjon og hardhet).

Vårt kvalitetskontrollsystem er basert på ISO 9001:2015 og IATF 16949:2016 for bilapplikasjoner. Hvert Precision Gear er gjenstand for et omfattende inspeksjonsregime som inkluderer dimensjonskontroller, giranalyse og, der det er nødvendig, ikke-destruktiv testing (NDT) som magnetisk partikkelinspeksjon eller ultralydtesting. Inspeksjonsresultatene er registrert i en detaljert rapport som følger med utstyrsforsendelsen. Vår fabrikk klRaydafon Technology Group Co., Limitedhar et dedikert metrologilaboratorium utstyrt med det nyeste inspeksjonsutstyret, inkludert et Klingelnberg P65 girmålesenter, en Zeiss CMM og en overflateruhetstester. Denne investeringen i metrologi sikrer at hvert presisjonsutstyr vi produserer oppfyller de spesifiserte nøyaktighetskravene og gir kundene våre den tilliten de trenger for sine kritiske applikasjoner.

Hvordan sikrer metrologi og kvalitetskontroll presisjonsgirets nøyaktighet?

Høypresisjonsproduksjon av presisjonsutstyr er umulig uten streng metrologi og kvalitetskontroll på alle trinn i produksjonen. Girnøyaktighet er definert av et sett med parametere, inkludert tannprofil, ledning, stigning og utløp, som alle må måles og kontrolleres. På fabrikken vår har vi implementert et omfattende kvalitetskontrollsystem som begynner med råvareinspeksjon og strekker seg gjennom hvert produksjonstrinn til endelig inspeksjon. Kjernen i vårt kvalitetskontrollsystem er bruken av avanserte girmåleinstrumenter, som giranalysatorer og koordinatmålemaskiner (CMM), som gir svært nøyaktige målinger av alle girparametere. Disse instrumentene er kalibrert til internasjonale standarder og betjenes av dyktige metrologiteknikere. Dataene innhentet fra disse målingene brukes ikke bare for aksept eller avvisning av gir, men også for prosesskontroll, slik at vi kan identifisere trender og foreta justeringer av produksjonsprosessen før deler går ut av toleranse.

Nøkkelaspekter ved vårt metrologi- og kvalitetskontrollsystem for Precision Gear:

• Inspeksjon av innkommende materiell:Hvert parti med råmateriale testes for kjemisk sammensetning, hardhet og mikrostruktur ved hjelp av et spektrometer og et metallurgisk mikroskop. Dette sikrer at materialet oppfyller spesifisert karakter og er egnet for produksjonsprosessen.
• Måling underveis:Under hobbing og sliping bruker vi in-prosess målesystemer som gir sanntids tilbakemelding på tannhjulets tykkelse. Dette gjør at vi kan oppdage og korrigere eventuelle avvik umiddelbart, og forhindre produksjon av skrapdeler.
• Endelig giranalyse:Etter at alle produksjonsoperasjoner er fullført, inspiseres hvert Precision Gear på en giranalysator. Analysatoren måler tannprofilen, ledningen, stigningen og utløpet, og beregner girkvaliteten i henhold til DIN- eller AGMA-standarder. Måleresultatene sammenlignes med spesifiserte toleranser, og utstyr som faller utenfor toleransebåndet avvises.
• Statistisk prosesskontroll (SPC):Vi bruker SPC for å overvåke nøkkelprosessparametere over tid. Dette lar oss identifisere trender som kan indikere et problem under utvikling, for eksempel verktøyslitasje eller maskindrift, og iverksette korrigerende tiltak før noen deler produseres utenfor spesifikasjonen.

Et nylig eksempel fra vår produksjon av romfartsutstyr illustrerer viktigheten av metrologi. Tannhjulene måtte oppfylle AGMA 13 kvalitetsstandarder, med et tannprofilavvik på mindre enn 1 mikrometer. For å oppnå dette implementerte vi en flertrinns inspeksjonsprotokoll: etter hobbing ble girene inspisert ved hjelp av en giranalysator for å sjekke profilen og ledningen. Etter varmebehandling ble girene inspisert igjen for å sjekke for forvrengning. Under sliping overvåket en prosessmåler tanntykkelsen kontinuerlig. Etter sluttsliping ble girene inspisert på en giranalysator med høy nøyaktighet (Klingelnberg P65). Sluttkontrollen viste at alle gir oppfylte spesifisert toleranse, med et profilavvik på 0,8 mikrometer. Disse dataene ble samlet inn i en detaljert inspeksjonsrapport som ble gitt til kunden, og ga dem forsikring om at girene oppfylte deres strenge krav.

Fabrikken vår hos Raydafon Technology Group Co., Limited tilbyr også en måletjeneste for kunder som krever tredjepartsverifisering av utstyrets nøyaktighet. Vi kan måle gir levert av kunden og gi en detaljert rapport om deres nøyaktighet, inkludert alle relevante parametere. Denne tjenesten er spesielt nyttig for kunder som vurderer kvaliteten på gir fra flere leverandører eller som utvikler nye girdesign og trenger å validere prototypene sine. Ved å investere i toppmoderne metrologiutstyr og kontinuerlig trene våre metrologipersonell, sikrer vi at vårt Precision Gear konsekvent oppfyller de høyeste nivåene av nøyaktighet. Denne forpliktelsen til kvalitet er en hjørnestein i vårt rykte i utstyrsindustrien.

Ofte stilte spørsmål (FAQ)

Spørsmål 1: Hva er forskjellen mellom gear hobbing og gear shaping når det gjelder nøyaktighet?

Svar: Både hobbing og forming er utstyrsgenereringsprosesser, men de er forskjellige i måten verktøyet samhandler med arbeidsstykket. Hobbing er en kontinuerlig prosess som generelt er raskere og mer produktiv, men den kan etterlate små ledningsfeil på grunn av kokeplatens skruevinkel. Shaping, på den annen side, er en intermitterende prosess som kan produsere tannhjul med svært lave ledningsfeil, noe som gjør den egnet for tannhjul med smale flatebredder eller hvor høy ledningsnøyaktighet er nødvendig. For presisjonsutstyr med høy nøyaktighet følges hobbing vanligvis av sliping, mens forming kan brukes som en endelig skjæreprosess for gir med moderate krav til nøyaktighet. Vår fabrikk velger den optimale prosessen basert på girgeometrien og den nødvendige nøyaktighetsgraden.

Spørsmål 2: Kan sliping rette opp alle feil introdusert av tidligere prosesser?

Svar: Sliping er en svært effektiv prosess for å korrigere feil som profilavvik, ledningsfeil og utløp. Den kan imidlertid ikke rette opp grove feil som manglende tenner eller alvorlige tannformfeil forårsaket av en defekt koketopp eller feil verktøyinnstilling. I tillegg fjerner sliping bare en liten mengde materiale (typisk 0,05-0,15 mm per side), så eventuelle feil som er større enn slipetillegget kan ikke korrigeres. Derfor må hobbing- og varmebehandlingsprosessene være godt kontrollert for å sikre at de innførte feilene er innenfor slipeevnen. Vår fabrikks prosesskontrollsystem sørger for at dette er tilfelle, så sliping er alltid effektivt.

Spørsmål 3: Hva er den typiske toleransen for et Precision Gear etter sliping?

Svar: Toleransen for et presisjonsutstyr avhenger av applikasjonen og den nødvendige kvalitetskarakteren. For et DIN 5 gir (AGMA 12) er typiske toleranser: profilavvik +/- 1,5-2,0 mikrometer, blyavvik +/- 2,0-3,0 mikrometer og stigningsavvik +/- 0,5-1,0 mikrometer. For DIN 4 (AGMA 13) er toleransene enda strammere: profilavvik +/- 1,0-1,5 mikrometer, blyavvik +/- 1,5-2,0 mikrometer og stigningsavvik +/- 0,3-0,5 mikrometer. Fabrikken vår kan oppnå disse toleransene på våre CNC-slipemaskiner, og vi gir en omfattende målerapport med hvert gir.

Spørsmål 4: Hvordan sikrer du nøyaktigheten til utstyrsinspeksjonsutstyret?

Svar: Nøyaktigheten til utstyrsinspeksjonsutstyret vårt sikres gjennom et strengt kalibreringsprogram. Alle våre utstyrsanalysatorer og CMM-er kalibreres årlig av akkrediterte kalibreringslaboratorier ved bruk av sporbare standarder. I tillegg bruker vi mastergir og kalibreringsartefakter for å verifisere ytelsen til målemaskinene på ukentlig basis. Vårt metrologilaboratorium er temperaturkontrollert til 20 +/- 1°C for å minimere effekten av termisk ekspansjon på målinger. Vi deltar også i sammenligningsprogrammer mellom laboratorier for å validere nøyaktigheten til våre måleresultater. Denne strenge tilnærmingen sikrer at vårt inspeksjonsutstyr alltid gir nøyaktige og pålitelige resultater.

Spørsmål 5: Tilbyr Raydafon Technology Group Co., Limited tilpasset utstyrsdesign og prototypetjenester?

Svar: Ja, vi tilbyr omfattende utstyrsdesign og prototypingtjenester. Vårt ingeniørteam kan samarbeide med deg for å designe et presisjonsutstyr som oppfyller dine spesifikke ytelseskrav, inkludert materialvalg, tanngeometri og varmebehandling. Vi bruker avansert programvare for girdesign for å simulere girets ytelse under belastning, og vi kan produsere prototypegir for testing og validering. Når prototypen er godkjent, kan vi skalere opp til full produksjon ved å bruke våre høynøyaktige produksjonsprosesser. Vi tilbyr raske behandlingstider for prototyper og konkurransedyktige priser for produksjonsmengder. Kontakt ingeniørteamet vårt for å diskutere dine utstyrsdesignbehov.

Konklusjon: Presisjonsutstyrsproduksjon gjennom fremragende prosesser

Produksjonen av presisjonsutstyr med høy nøyaktighet er en kompleks oppgave som krever en kombinasjon av avanserte prosesser, nøye prosesskontroll og streng metrologi. Fra hobbing til sliping, og fra varmebehandling til sluttkontroll, må hvert trinn utføres med presisjon for å oppnå de nødvendige toleransene. Hos Raydafon Technology Group Co., Limited, har fabrikken vår etablert et rykte for utmerket produksjon av presisjonsutstyr, drevet av vår investering i toppmoderne utstyr, vår dyktige arbeidsstyrke og vår forpliktelse til kvalitet. Våre evner spenner over et bredt spekter av girtyper, størrelser og nøyaktighetsgrader, og vi er dedikerte til å gi våre kunder gir som oppfyller de mest krevende spesifikasjonene.

Hvis du har et krav til presisjonsutstyr med høy nøyaktighet,kontakt Raydafon Technology Group Co., Limited i dagfor en konsultasjon. Vårt ingeniørteam vil samarbeide med deg for å forstå søknaden din og tilby en tilpasset løsning, fra design til levering. Vi tilbyr konkurransedyktige priser, raske ledetider og et komplett utvalg av støttetjenester, inkludert materialvalg, designoptimalisering og inspeksjon etter produksjon.Be om din gratis konsultasjon med presisjonsutstyr nå fra Raydafon Technology Group Co., Limited og opplev kvaliteten og påliteligheten til vår produksjon av presisjonsutstyr.
