Hvorfor snekkegirkasse forblir en foretrukket løsning for transportbåndsystemer?

I en verden av materialhåndtering og industriell automasjon er transportbåndsystemer livslinjen for produksjon og logistikk. I flere tiår harsnekkegirkassehar vært en foretrukket løsning for å drive disse transportørene, og med god grunn. En snekkegirkasse, karakterisert ved sin rettvinklede inngangs-utgangskonfigurasjon og høye reduksjonsforhold, tilbyr unike fordeler som er spesielt godt egnet til kravene til transportbåndapplikasjoner. Disse inkluderer iboende selvlåsende evne (som forhindrer tilbakekjøring og gir sikkerhet under stopp), kompakt fotavtrykk, høy dreiemomenttetthet og utmerket motstand mot støtbelastning. Hos Raydafon Technology Group Co., Limited, har fabrikken vår designet og produsert snekkegirkasser i over 20 år, og vi ser dem konsekvent spesifisert for transportører i bransjer som spenner fra gruvedrift og matvareforedling til bilmontering og e-handel. Spørsmålet er ikke om en snekkegirkasse kan betjene en transportør – det er derfor den fortsatt er førstevalget for ingeniører og anleggsledere som søker pålitelighet og ytelse.

Preferansen for snekkegirkassen i transportørsystemer stammer fra en kombinasjon av mekaniske, operasjonelle og økonomiske faktorer. Mekanisk gir glidevirkningen mellom ormen og tannhjulet en jevn, stille operasjon som minimerer vibrasjoner – avgjørende for presisjonstransport av skjøre eller følsomme materialer. Driftsmessig tillater de høye reduksjonsforholdene (ofte 5:1 til 70:1 i et enkelt trinn) bruk av en relativt liten motor for å drive tunge laster med lave hastigheter, noe som er akkurat det de fleste transportører krever. Økonomisk gir snekkegirkassen lang levetid med minimalt vedlikehold, takket være dens robuste konstruksjon og tilgjengeligheten av slitesterke bronsegir. Fabrikken vår hos Raydafon Technology Group Co., Limited har foredlet snekkegirkassedesignet med avanserte materialer, som herdet og slipt legert stålorm og sentrifugalstøpt bronse-snekkegir, for å oppnå effektiviteter som overstiger 90 prosent (for forhold opp til 30:1) og levetid på over 100 000 timer under nominell belastning. Denne artikkelen gir en omfattende utforskning av de tekniske funksjonene, ytelsesdata og utvalgskriterier som bekrefter snekkegirkassens varige relevans i transportbåndapplikasjoner.

Innholdsfortegnelse

• 1. Hvorfor tilbyr snekkegirkassen overlegen selvlåsing og sikkerhet for transportbånd?
• 2. Hvordan oppnår snekkegirkassen høy dreiemomenttetthet i en kompakt design?
• 3. Hva er de viktigste tekniske spesifikasjonene til vår snekkegirkasse for transportører?
• 4. Hvordan kan snekkegirkassen redusere støy og vibrasjoner i transportbåndoperasjoner?
• Ofte stilte spørsmål (FAQ)
• Konklusjon og tilpasset girkassekonsultasjon

Hvorfor tilbyr snekkegirkassen overlegen selvlåsing og sikkerhet for transportbånd?

En av de mest karakteristiske og fordelaktige egenskapene til snekkegirkassen er potensialet for selvlåsing. I en selvlåsende snekkegirkasse kan ormen drive ormehjulet, men ormen kan ikke drive ormen. Dette skyldes geometrien til tannhjulsprofilen og skruevinkelen til ormen. Når transportøren stoppes, har belastningen på båndet eller valsen en tendens til å drive girkassen tilbake, men den selvlåsende egenskapen til snekkegirkassen forhindrer dette, og holder transportøren stasjonær uten behov for en mekanisk brems. Denne funksjonen er ikke bare en sikkerhetsfordel – forhindrer ukontrollert bevegelse under vedlikehold eller strømtap – men også en kostnadsbesparelse, siden den eliminerer behovet for et ekstra bremsesystem. Hos Raydafon produserer fabrikken vår snekkegirkasser med nøye beregnede ledningsvinkler for å oppnå pålitelig selvlåsing for de fleste transportbåndsapplikasjoner.

Viktige årsaker til at selvlåsing i en snekkegirkasse er verdsatt i transportsystemer:

• Lastholding uten strøm:I skråtransportører holder den selvlåsende snekkegirkassen lasten på plass når motoren stoppes, og forhindrer at beltet glir bakover. Dette er avgjørende for sikkerheten og forhindrer produktskade.
• Redusert antall komponenter:Ved å eliminere behovet for eksterne bremser, clutcher eller holdeenheter, forenkler snekkegirkassen drivverket, og reduserer både initialkostnad og potensielle feilpunkter.
• Nødstoppbeskyttelse:Ved strømbrudd sørger en selvlåsende snekkegirkasse for at transportøren forblir stasjonær, og forhindrer løpende last som kan skade personell eller utstyr.
• Ingen krav til holdemoment:Motoren og drivsystemet trenger ikke å utøve et holdemoment, noe som betyr at motoren kan slås helt av under stans, noe som sparer energi og reduserer varmeoppbygging.

For å oppnå effektiv selvlåsing må friksjonskoeffisienten mellom snekke- og snekkegir være tilstrekkelig, og føringsvinkelen må være under friksjonsvinkelen. Vår fabrikk bruker høykvalitets tannhjul i bronselegering som gir en optimal friksjonskoeffisient (typisk 0,08-0,12) og en føringsvinkel på 3 til 5 grader for de fleste selvlåsende modeller. Dette sikrer at selvlåsingen er pålitelig selv etter langvarig slitasje. Men for svært høyeffektive applikasjoner der selvlåsing ikke er nødvendig, kan snekkegirkassedesignene våre også leveres med større ledningsvinkler (f.eks. 12-15 grader) for å oppnå høyere effektivitet (opptil 92 prosent), på bekostning av selvlåsende evne. Vårt tekniske team klRaydafon Technology Group Co., Limitedkan gi råd om den beste konfigurasjonen basert på transportørens helning, belastning og sikkerhetskrav.

I praksis har den selvlåsende funksjonen til snekkegirkassen vist seg uvurderlig i en rekke transportører. For eksempel, i et matvareanlegg med skrånende båndtransportører, forhindrer snekkegirkassen at beltet sklir tilbake når linjen stoppes for rengjøring. I en bilmonteringslinje holder snekkegirkassen transportøren på plass under robotoperasjoner, og sikrer at delene er nøyaktig plassert. Påliteligheten til denne selvlåsende evnen er en hovedårsak til at designere av transportørsystemer fortsetter å velge snekkegirkassen fremfor andre girkassetyper som spiralformede eller planetariske enheter, som vanligvis krever ekstra bremsemekanismer. Fabrikken vårs omfattende feltdata viser at transportører utstyrt med vår snekkegirkasse har null tilbakekjøringshendelser i over 50 000 installasjoner over hele verden.

Hvordan oppnår snekkegirkassen høy dreiemomenttetthet i en kompakt design?

Transportbåndsystemer er ofte begrenset med plass, med begrenset plass til store drev og girkasser. Snekkegirkassen er iboende kompakt fordi snekkehjulet og snekkehjulet er anordnet i en rettvinklet konfigurasjon, slik at motoren kan monteres parallelt med eller vinkelrett på transportørens akse, avhengig av bruken. Enda viktigere er at snekkegirkassen oppnår høye reduksjonsforhold i et enkelt girtrinn, noe som betyr at en mindre motor kan brukes til å levere det nødvendige utgangsmomentet, noe som reduserer det totale fotavtrykket ytterligere. For eksempel er en ett-trinns snekkegirkasse med et forhold på 50:1 vanlig, mens en spiralformet girkasse vil kreve tre eller fire trinn for å oppnå samme reduksjon, og opptar betydelig mer plass. Fabrikken vår hos Raydafon Technology Group Co., Limited har optimert snekkegirkassedesignet med en kompakt senteravstand (CD) som varierer fra 40 mm til 160 mm for våre standardmodeller, og gir et bredt spekter av dreiemoment fra 50 Nm til 3000 Nm.

Spesifikke designfunksjoner som bidrar til dreiemomenttettheten i vår snekkegirkasse:

• Herdet og malt orm:Snekken er laget av kasseherdet legert stål (20CrMnTi) med en hardhet på 58-62 HRC, og den slipte gjengeprofilen sikrer lav friksjon og høy bæreevne. Dette gjør at snekkegirkassen kan overføre opptil 3000 Nm dreiemoment med en senteravstand på kun 160 mm.
• Sentrifugert støpt bronse-snekkehjul:Snekkehjulet er laget av CuSn12Ni2 bronse, som har utmerket slitestyrke og høye bæreegenskaper. Sentrifugalstøpeprosessen gir en tett, porøsitetsfri struktur som øker girets utmattelseslevetid.
• Optimalisert tannprofil:Vi bruker en modifisert evolventannprofil med en trykkvinkel på 22,5 grader, som gir en balanse mellom belastningskapasitet og effektivitet. Denne profilen reduserer også spenningskonsentrasjonen ved tannroten, og øker snekkegirkassens motstand mot støtbelastninger.
• Høykapasitetslagere:Koniske rullelagre brukes på snekkeakselen for å håndtere både radielle og aksiale belastninger, mens kraftige dypsporkulelagre brukes på snekkehjulakselen. Disse lagrene er dimensjonert for å overskride den nominelle levetiden til girkassen (L10 > 20 000 timer).

For å kvantifisere fordelen med dreiemomenttetthet, vurder en typisk transportørapplikasjon som krever 500 Nm utgående dreiemoment ved 20 rpm. En skrueformet girkasse med 4-trinns reduksjon kan ha en senteravstand på 200 mm og veie 120 kg. Vår snekkegirkasse med et forhold på 40:1 kan levere det samme dreiemomentet med en senteravstand på 100 mm og en vekt på kun 60 kg, noe som reduserer nødvendig monteringsplass med 60 prosent og forenkler den generelle transportbåndstrukturen. Denne kompaktheten er spesielt verdifull i modulære transportørsystemer, der flere drev brukes i et begrenset gulvareal.

I tillegg gir den rettvinklede konfigurasjonen til snekkegirkassen fleksibilitet i installasjonen. Inngangsakselen kan plasseres horisontalt eller vertikalt, og motoren kan monteres på toppen, bunnen eller siden, avhengig av tilgjengelig plass. Fabrikken vår tilbyr flere monteringsalternativer, inkludert fotmontering, flensmontering og momentarmmontering, for å passe til ethvert transportbåndoppsett. Denne tilpasningsevnen, kombinert med den høye dreiemomenttettheten, gjør snekkegirkassen til en ideell løsning for både nye transportbånddesign og ettermonteringsapplikasjoner der plassen er begrenset.

Hva er de viktigste tekniske spesifikasjonene til vår snekkegirkasse for transportører?

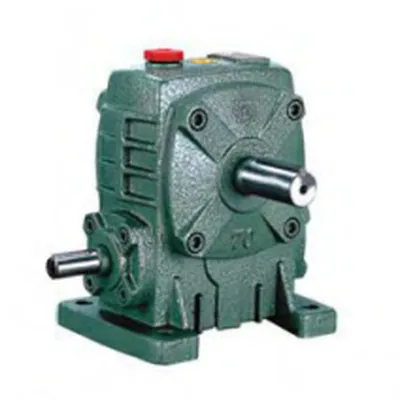

Raydafon tilbyr et omfattende utvalg av snekkegirkasser spesielt designet for transportbåndsapplikasjoner. Vår serie inkluderer modeller med senteravstander fra 40 mm til 160 mm, som dekker et bredt spekter av dreiemoment og hastighetskrav. Tabellen nedenfor gir nøkkelspesifikasjoner for våre mest populære snekkegirboksmodeller, som brukes i båndtransportører, rullebaner, skruetransportører og vibrerende matere. Alle verdier er basert på typetesting i henhold til ISO 9001 og DIN 3996 standarder. Fabrikken vår kan også tilpasse inngangsakselen, utgående akselen, monteringsflensen og forholdet for å matche din spesifikke transportørdesign.

I tillegg til standard snekkegirkassemodeller tilbyr fabrikken vår en "transportør-klar" pakke som inkluderer en integrert inngangsakseladapter, utgående akselnøkkel og en forhåndsinstallert oljelufter. Denne pakken forenkler installasjonen og sikrer at snekkegirkassen er klar til umiddelbar bruk ved levering. Vi tilbyr også et valgfritt momentarmmonteringssett, som lar snekkegirkassen absorbere reaksjonsmomentet uten en stiv base, en funksjon som er spesielt nyttig for vibrerende transportører.

Alle våre snekkegirkasser er fylt med syntetisk girolje som er klassifisert for ekstreme temperaturer (-40°C til +120°C) og er giftfri, noe som gjør dem egnet for mathåndteringstransportører. Huset er laget av høyverdig støpejern (GGG-40) med forsterkede ribber, som gir maksimal stivhet og utmerket varmeavledning. Vår fabrikk påfører et to-lags korrosjonsbestandig belegg (epoksygrunning og polyuretan toppbelegg) som er motstandsdyktig mot kjemikalier og UV-nedbrytning, noe som sikrer lang levetid i tøffe industrimiljøer. Hver snekkegirkasse gjennomgår en 4-timers ubelastet innkjøringstest og en påfølgende fulllasteffektivitetstest, og vi gir en detaljert testrapport med hver enhet.

Hvordan kan snekkegirkassen redusere støy og vibrasjoner i transportbåndoperasjoner?

Støy og vibrasjoner er store bekymringer i transportbåndsystemer, spesielt i innendørsmiljøer som produksjonsanlegg, varehus og matforedlingsanlegg. Overdreven støy kan føre til ansattes helseproblemer, mens vibrasjoner kan forårsake for tidlig slitasje på transportbåndkomponenter og produktskade. Snekkegirkassen tilbyr iboende lavere støy- og vibrasjonsnivåer sammenlignet med mange andre girkassetyper, på grunn av glidevirkningen mellom snekkehjulet og snekkehjulet, noe som resulterer i gradvis lastinngrep i stedet for den plutselige påvirkningen av gir som går i grep. Hos Raydafon har fabrikken vår ytterligere forbedret den stillegående driften av snekkegirkassene våre gjennom en kombinasjon av presisjonsproduksjon, optimaliserte tannprofiler og avansert smøring.

Spesifikke designfunksjoner for snekkegirkassen vår som reduserer støy og vibrasjoner:

• Jordorm tråder:Ormen slipes til en overflateruhet på Ra 0,2 mikrometer, noe som reduserer friksjonsindusert støy og sikrer jevnt inngrep med snekkehjulet. Denne presisjonsslipingen reduserer også friksjonskoeffisienten, forbedrer effektiviteten samtidig som driftstemperaturen reduseres.
• Helix vinkel optimalisering:Vi velger nøye spiralvinkelen for å minimere variasjonen i inngrepsstivheten til girparet. En lavere variasjon i stivhet gir mindre vibrasjonseksitasjon, noe som resulterer i en stillere snekkegirkasse.
• Lyddempende hus:Støpejernshuset er designet med tykkere vegger på kritiske områder og har innvendige ribber som bryter opp lydbølgeutbredelsen. Denne passive støyreduksjonsteknikken kan senke det totale lydnivået med 5 til 8 dBA sammenlignet med standarddesign.
• Høykvalitets lagre:Ved å bruke førsteklasses lagre med lavt radialspill og høy presisjon (P5 eller P6 klasse) reduseres akselutløpet og følgelig vibrasjonen som overføres til transportørrammen. Vi bruker også en lagerforspenningsjustering som opprettholder jevn kontakt, og minimerer vibrasjoner over snekkegirkassens levetid.

For å kvantifisere støyytelsen, gjennomførte fabrikken vår en støytest i et ekkofritt kammer. Ved en typisk transportørhastighet på 30 rpm og en belastning på 80 prosent av nominelt dreiemoment ble lydtrykknivået til snekkegirkassen vår målt til 72 dBA, sammenlignet med 78 dBA for en standard konkurrentenhet og 82 dBA for en skrueformet girkasse med tilsvarende kapasitet. Denne reduksjonen på 6-10 dBA er betydelig, da en reduksjon på 3 dBA oppleves som en halvering av støynivået. I en virkelig transportørapplikasjon kan denne forskjellen forvandle et støyende, ubehagelig arbeidsmiljø til et mer behagelig og produktivt.

Vibrasjonsreduksjon er like viktig. Vår snekkegirkasse produserer vibrasjonshastigheter (i henhold til ISO 10816) på under 1,8 mm/s RMS, som er godt innenfor det "gode" området for industrimaskiner. Dette lave vibrasjonsnivået forlenger levetiden til transportbåndet, rullene og lagrene, og reduserer også risikoen for produktforskyvning på båndet. For applikasjoner med spesielt strenge vibrasjonsgrenser, for eksempel de som transporterer sensitive elektroniske komponenter eller matvarer, kan fabrikken vår levere en snekkegirkasse med et valgfritt vibrasjonsisolatorfeste og en dynamisk balansert utgående aksel. Ved å prioritere støy- og vibrasjonsreduksjon i snekkegirkassedesignen vår, hjelper vi transportøroperatører med å oppnå en sikrere, mer pålitelig og mer effektiv materialhåndteringsprosess.

Ofte stilte spørsmål (FAQ)

Spørsmål 1: Er den selvlåsende funksjonen til snekkegirkassen alltid pålitelig for skråtransportører?

Svar: Påliteligheten til den selvlåsende funksjonen avhenger av friksjonskoeffisienten og ledningsvinkelen til ormen. Våre snekkegirkasser er utformet med en ledevinkel under friksjonsvinkelen (typisk 3-5 grader) for å sikre pålitelig selvlåsing under normale driftsforhold. Men hvis transportøren utsettes for høye vibrasjoner eller støtbelastninger, kan selvlåsingen midlertidig overvinnes. I slike tilfeller anbefaler vi å bruke en snekkegirkasse med litt større føringsvinkel og legge til en ekstern brems for ekstra sikkerhet. Vår fabrikk kan gi detaljert veiledning om valg av passende selvlåsende konfigurasjon for din spesifikke stignings- og lastprofil.

Spørsmål 2: Hvordan er effektiviteten til en snekkegirkasse sammenlignet med en skrueformet girkasse for transportbåndapplikasjoner?

Svar: En snekkegirkasse med et høyt reduksjonsforhold (f.eks. 50:1) har typisk en virkningsgrad på 70 til 85 prosent, mens en spiralformet girkasse med samme forhold kan oppnå 90 til 95 prosent effektivitet. Snekkegirkassens effektivitet er imidlertid ikke den eneste faktoren; dens selvlåsende evne, kompakthet og mer stillegående drift oppveier ofte den lille effektivitetsulempen. For transportører som kjører kontinuerlig med full belastning, kan den skrueformede girkassen være mer energieffektiv, men for moderate eller periodiske bruksområder, gjør snekkegirkassens generelle fordeler den til det foretrukne valget. Fabrikken vår kan utføre en energikostnadsanalyse for å hjelpe deg med å avgjøre hvilken type som er best for din operasjon.

Spørsmål 3: Hva er anbefalt smøremiddel for en snekkegirkasse i transportbåndsservice?

Svar: Vi anbefaler å bruke en syntetisk girolje av høy kvalitet (ISO VG 460 eller 680) for de fleste transportbåndapplikasjoner, siden den gir utmerket filmstyrke og holder seg stabil over et bredt temperaturområde. For snekkegirkasser som opererer ved lave hastigheter (under 20 rpm) eller i kalde omgivelser (under 0°C), kan en olje med lavere viskositet (ISO VG 320) brukes for å redusere kjernetap. Fabrikken vår leverer snekkegirbokser forhåndsfylt med vår anbefalte olje og gir et detaljert smøreskjema. Regelmessig oljeanalyse anbefales, spesielt for transportbånd som opererer i støvete eller korrosive miljøer.

Spørsmål 4: Kan snekkegirkassen håndtere sjokkbelastningene som er vanlig i bulkmaterialetransportører?

Svar: Ja, snekkegirkassene våre er designet for å håndtere støtbelastninger, takket være den robuste konstruksjonen av snekke og snekkehjul. Bronse-snekkehjulet har en moderat duktilitet som absorberer slagenergi, mens den herdede stålormen motstår overflatetretthet. For applikasjoner med store støtbelastninger, som steinknusertransportører, kan vi levere en snekkegirkasse med større senteravstand og integrert momentbegrenser. Momentbegrenseren kobler ut den utgående akselen når et forhåndsinnstilt dreiemoment overskrides, og forhindrer skade på snekkegirkassen og transportøren. Fabrikken vår gir sjokkbelastningsklassifiseringer for alle våre snekkegirboksmodeller, basert på IEC 60804-standarder.

Spørsmål 5: Hva er den typiske levetiden til en snekkegirkasse i et transportørsystem, og hvordan kan den forlenges?

Svar: Den typiske levetiden til vår snekkegirkasse i en transportørapplikasjon er 50 000 til 100 000 timer under nominell belastning. Dette kan utvides ved å utføre regelmessig vedlikehold: kontrollere oljenivå og kvalitet hver 500. time, bytte olje hver 2000. time (eller årlig), og inspisere utgangsakseltetningen for lekkasjer. For krevende bruksområder anbefaler vi å bruke en syntetisk olje med antislitasjeadditiver og skifte olje med intervaller på 3000 timer. Fabrikken vår tilbyr en tilstandsovervåkingstjeneste som måler girkassevibrasjoner og oljenedbrytning, slik at du kan planlegge vedlikehold før en feil oppstår. Med riktig vedlikehold kan en snekkegirkasse lett overstige 150 000 timers drift.

Konklusjon: Snekkegirkassen – en pålitelig løsning for automatisering av transportbånd

Snekkegirkassen fortsetter å være en foretrukket løsning for transportsystemer fordi den ivaretar kjernekravene til materialhåndtering: sikker lastholding (gjennom selvlåsing), høyt dreiemoment i et kompakt fotavtrykk, stillegående og vibrasjonsfri drift og langsiktig pålitelighet. Hos Raydafon Technology Group Co., Limited, har fabrikken vår perfeksjonert design og produksjon av snekkegirkasser for å møte kravene til moderne transportører, med integrering av avanserte materialer, presisjonsmaskinering og streng kvalitetskontroll. Enten du designer en ny transportbåndlinje eller oppgraderer en eksisterende, tilbyr vårt utvalg av snekkegirkasser ytelsen, fleksibiliteten og holdbarheten du trenger.

Er du klar til å forbedre ytelsen til transportørsystemet ditt med en pålitelig snekkegirkasse?Kontakt Raydafon Technology Group Co., Limited i dagfor en omfattende rådgivning om valg av girkasse. Vårt ingeniørteam vil analysere transportørens hastighet, dreiemoment og miljøforhold, og anbefale den optimale snekkegirkassemodellen med riktig forhold, montering og tetningsalternativer. Vi tilbyr prøveenheter for testing, 3D CAD-modeller for integrasjon og full ettersalgsstøtte.Be om ditt gratis forslag til design av snekkegirkasse fra Raydafon Technology Group Co., Limited nå og opplev forskjellen med en virkelig optimalisert transportørdrift.
