Hva påvirker vinkelgirets lastekapasitet?

Vinkelgir spiller en kritisk rolle i overføring av bevegelse og dreiemoment mellom kryssende aksler, spesielt i tunge industrielle systemer som drivlinjer for biler, gruveutstyr, marin fremdrift, robotikk og automatisert maskineri. Når ingeniører evaluerer ytelsen, oppstår alltid ett kjernespørsmål: Hva påvirker vinkelgirets belastningskapasitet? Svaret ligger i en kombinasjon av materialvitenskap, girgeometri, varmebehandling, overflatebehandling, smøring og presisjonsproduksjonsstandarder. Lastekapasiteten bestemmes aldri av en enkelt parameter. Det er resultatet av en omfattende ingeniørbalanse.

Hos Raydafon Technology Group Co., Limited, designer og produserer vi Precision Gear-systemer for krevende bruksområder der dreiemomentstabilitet, tretthetsmotstand og lang levetid ikke kan diskuteres. Vårt ingeniørteam forstår at lastekapasitet direkte bestemmer pålitelighet, driftssikkerhet og totale livssykluskostnader. Gjennom kontrollerte produksjonsprosesser i fabrikken vår, avanserte inspeksjonssystemer og optimalisert tanngeometridesign, sikrer vi at hvert Precision Gear oppfyller internasjonale standarder for styrke og holdbarhet. Denne artikkelen gir en dyp teknisk forklaring av faktorene som påvirkervinkelgirlastekapasitet og hvordan profesjonell produksjon sikrer jevn ytelse.

Innholdsfortegnelse

• Hvilken rolle spiller materialvalg og varmebehandling i lastekapasitet?
• Hvordan påvirker girgeometri belastningsfordelingen på skrågir?
• Hvorfor bestemmer produksjonspresisjon den virkelige belastningsytelsen?
• Sammendrag
• FAQ

Hvilken rolle spiller materialvalg og varmebehandling i lastekapasitet?

Materialevalg er grunnlaget for keglegirs belastningskapasitet. Den mekaniske styrken, hardhetsprofilen, utmattelsesmotstanden og slagfastheten til et gir bestemmes først og fremst av dets basismateriale og påfølgende varmebehandling. Uten riktig materialteknikk tåler ikke selv den mest nøyaktige girgeometrien høyt dreiemoment eller syklisk påkjenning.

1. Vanlige materialer for høylastede vinkelgir

På fabrikken vår produserer vi vanligvisPresisjonsutstyrprodukter som bruker følgende legeringsstål:

• 20CrMnTi for karburerte gir som krever høy overflatehardhet
• 42CrMo for middels til høyt dreiemomentoverføring
• 18CrNiMo7-6 for tung industri og gruvedrift
• Rustfrie legeringsvarianter for korrosive miljøer

Hvert materiale gir en annen balanse mellom kjerneseighet og overflatehardhet. For eksempel:

2. Varmebehandlingsprosesser som forbedrer lastekapasiteten

Varmebehandling påvirker bøyeutmattingsstyrken og overflatekontaktstyrken direkte. Hovedprosessene som brukes i vår fabrikk inkluderer:

• Karburering for å øke overflatekarboninnholdet
• Slokking for å forbedre hardheten
• Tempering for å redusere sprøhet
• Nitrering for slitestyrke
• Induksjonsherding for lokal forsterkning

Karburerte gir utvikler et hardt ytre lag som er motstandsdyktig mot gropdannelse, samtidig som de opprettholder en tøff kjerne som er i stand til å absorbere støtbelastninger. Denne designen med to strukturer forbedrer lastekapasiteten betydelig. Raydafon Technology Group Co., Limited kontrollerer nøye karbureringsdybden, vanligvis mellom 0,8 mm og 1,5 mm avhengig av modulstørrelse.

3. Standarder for tretthetsstyrke og belastningsvurdering

Vinkelgirets belastningskapasitet beregnes i henhold til ISO- og AGMA-standarder. To hovedfeilmoduser vurderes:

• Bøyetretthetssvikt ved tannroten
• Kontakttretthetssvikt på tannflanken

Feil materialvalg senker begge motstandsverdiene. Våre Precision Gear-løsninger gjennomgår metallografisk inspeksjon og hardhetstesting for å verifisere strukturell konsistens før forsendelse. Til syvende og sist definerer materiale og varmebehandling det teoretiske maksimale dreiemomentet et gir kan bære. Uten korrekt metallurgi kan ikke forbedringer av geometri og smøring kompensere for svake strukturelle fundamenter.

Hvordan påvirker girgeometri belastningsfordelingen på skrågir?

Mens materialet gir styrke, bestemmer geometrien hvordan den styrken brukes. Dårlig belastningsfordeling over tannoverflater reduserer den virkelige belastningskapasiteten dramatisk. Selv høyfast stål svikter for tidlig hvis spenningskonsentrasjonen er for høy.

1. Nøkkelgeometriske parametere

Følgende parametere påvirker vinkelgirets belastningskapasitet:

• Modul
• Antall tenner
• Trykkvinkel
• Spiralvinkel
• Ansiktsbredde
• Modifisering av tannprofil

En større modul øker tanntykkelsen og forbedrer bøyestyrken. En bredere flatebredde fordeler belastningen over et større kontaktområde. Disse justeringene må imidlertid samsvare med systemdesignbegrensninger.

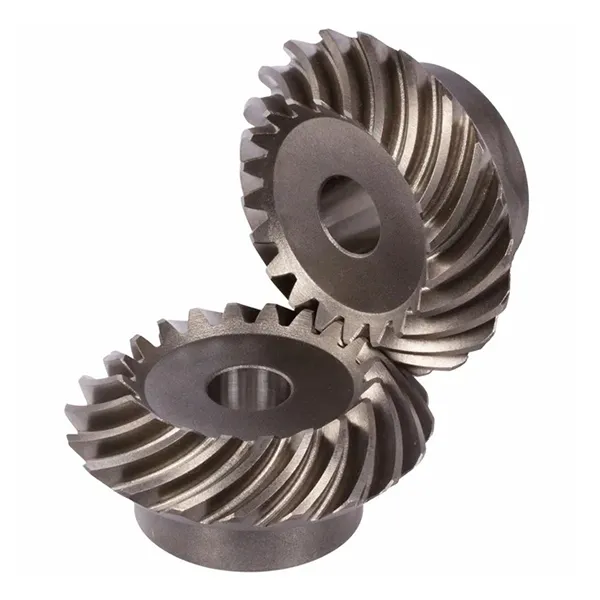

2. Spiral Fas vs Straight Fase Gears

Spiralskive gir gir generelt høyere lastekapasitet sammenlignet med rette skrågir på grunn av gradvis tanninngrep. Dette reduserer støtbelastning og støy.Raydafon Technology Group Co., Limitedspesialiserer seg på spiral Precision Gear-produksjon for systemer med høyt dreiemoment.

3. Last inn kontaktmønsteroptimalisering

Korrekte tannkontaktmønstre forhindrer lokal overbelastning. Fabrikken vår bruker utstyrskontaktanalyseprogramvare for å simulere:

• Sendingsfeil
• Lastfordeling under dreiemoment
• Påvirkning av termisk ekspansjon
• Skaftavbøyningseffekter

Mikrogeometrimodifikasjoner som kroning og blykorreksjon hjelper til med å balansere kontaktstress. Dette forbedrer den operasjonelle belastningskapasiteten direkte ved å forhindre for tidlig gropdannelse.

4. Tekniske parametere for vårt skråpresisjonsutstyr

Ved å optimere geometrien sikrer vi at hvert Precision Gear opererer innenfor trygge spenningsgrenser selv under maksimalt dreiemoment.

Hvorfor bestemmer produksjonspresisjon den virkelige belastningsytelsen?

Den teoretiske lastekapasiteten til et vinkelgir kan bare oppnås hvis produksjonspresisjonen er tett kontrollert. Avvik i tannprofil, stigningsfeil, utløp eller overflatefinish reduserer den faktiske belastningskapasiteten betydelig.

1. Maskineringsnøyaktighet

Høy lastekapasitet krever tett toleransekontroll. Vår fabrikk bruker:

• CNC-skjæremaskiner med spiralskive gir
• Fem-akse maskineringssentre
• Gearslipemaskiner
• CMM inspeksjonssystemer

Raydafon opprettholder streng dimensjonstoleransekontroll for å sikre konsistent tanngeometri på tvers av batcher.

2. Overflatebehandling og sliping

Bakkegir viser lavere friksjon og bedre kontaktfordeling. Presisjonssliping forbedrer:

• Kontaktforhold stabilitet
• Støyreduksjon
• Dannelse av smørefilm
• Tretthet liv

Dette er grunnen til at våre Precision Gear-løsninger for høyhastighetsapplikasjoner er helt slipt i stedet for bare frest.

3. Kvalitetsinspeksjon og testing

Validering av lastytelse inkluderer:

• Testing av tannkontaktmønster
• Hardhetsmåling
• Magnetisk partikkelinspeksjon
• Dynamisk balansering

Raydafon Technology Group Co., Limited bruker flertrinns inspeksjon før forsendelse. Dette sikrer at lastekapasitetsberegninger omsettes til reell driftsbestandighet. Produksjonspresisjon bygger bro mellom design og feltytelse. Selv førsteklasses materialer kan ikke kompensere for dårlig maskineringskvalitet.

Sammendrag

Hva påvirker vinkelgirets lastekapasitet? Svaret ligger i en kombinasjon av materialstyrke, optimalisert geometri, kontrollert varmebehandling, overflatebehandling og streng produksjonspresisjon. Hver faktor bidrar til bøyeutmattelsesmotstand og overflatekontaktbestandighet. Hos Raydafon Technology Group Co., Limited, integrerer vi metallurgisk ekspertise, avansert maskineringsteknologi og strenge inspeksjonsstandarder for å produsere høyytelses Precision Gear-systemer skreddersydd for industrielle krav.

Hvis du vurderer girleverandører for applikasjoner med høyt dreiemoment, er ingeniørteamet vårt klare til å støtte prosjektet ditt med teknisk konsultasjon og tilpasset produksjon.Kontakt Raydafon Technology Group Co., Limitedi dag for å diskutere dine behov og motta et detaljert tilbud.

FAQ

Spørsmål 1: Hva påvirker belastningskapasiteten for konisk tannhjul mest i industrielle applikasjoner?
Materialestyrke og varmebehandlingskvalitet har vanligvis størst innflytelse fordi de bestemmer bøyeutmatting og overflatekontaktmotstand. Imidlertid må geometri og maskineringspresisjon samsvare med materialegenskapene for å oppnå full belastningsytelse.

Spørsmål 2: Hvordan forbedrer varmebehandling keglehjuls belastningskapasitet?
Varmebehandling øker overflatehardheten samtidig som den opprettholder en seig kjerne. Denne doble strukturen forhindrer tannrotbrudd og overflategroping under gjentatte momentsykluser.

Spørsmål 3: Har Gear Accuracy Grade Slagbelastningskapasitet?
Ja. Høyere nøyaktighet reduserer spenningskonsentrasjon og ujevn lastfordeling. Dette gjør at giret trygt kan operere nærmere sin teoretiske belastningsgrense uten for tidlig slitasje.

Spørsmål 4: Hvorfor foretrekkes spiralfasede gir for høybelastningssystemer?
Spiralskive gir kobles inn gradvis og fordeler kraften jevnere over tannoverflaten. Dette reduserer slagspenningen og øker den effektive lastekapasiteten sammenlignet med rette vinkelgir.

Spørsmål 5: Kan smøreforholdene påvirke belastningskapasiteten for skrågir?
Riktig smøring forhindrer metall-til-metall-kontakt og reduserer overflatetretthet. Utilstrekkelig smøring øker friksjon og varme, reduserer effektiv lastekapasitet og forkorter levetiden.
