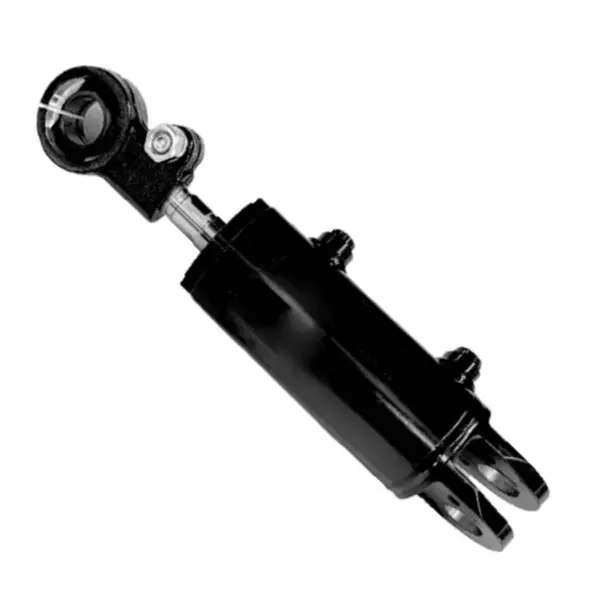

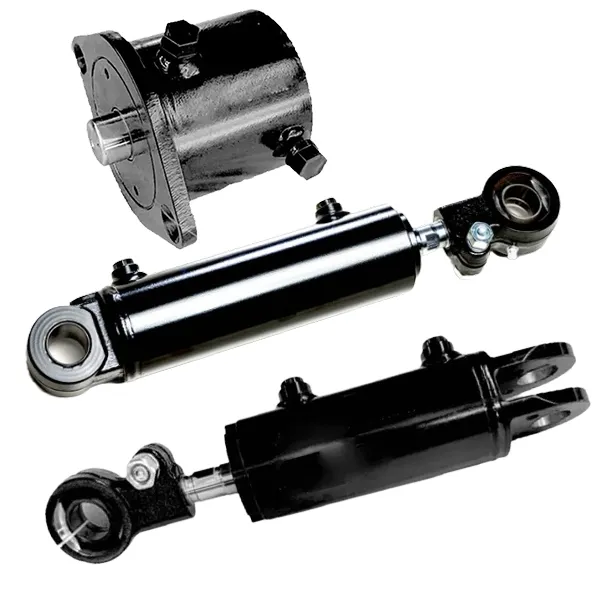

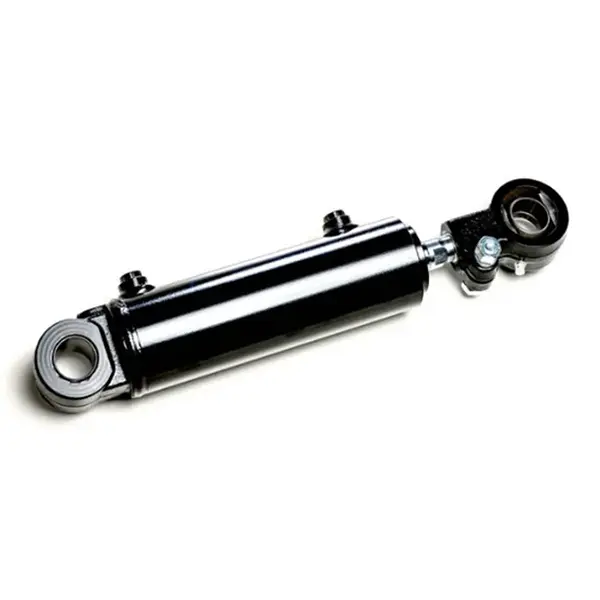

Gaffeltruck tiltsylinder

Raydafon tiltsylinder for gaffeltruck er en spesialdesignet hydraulisk sylinder for tiltkontroll av gaffelmast på 1,5-18 tonns gaffeltrucker. Produsert av høyfast stål med tilpasset stempel, sylinderhus, stang og tetningssett. Arbeidstrykk 7-14 MPa, ingen trykkfluktuasjoner under belastning. Standard borediameter 60-100 mm, stangdiameter 25-40 mm, slaglengde 32-193 mm. Skruefeste og holderingforbindelse tillater utskifting av oljetetningsring på minutter uten å fjerne masten. Egnet for lager-, fabrikk- og havnedrift. Tilpasset boring, slaglengde og installasjonsavstand tilgjengelig for OEM gaffeltruckmerker. MOQ 50 enheter, 25-35 dagers bulk ledetid. Send gaffeltruckmodell, boring/slagbehov og mengde for tilbud.
Raydafon OEM · Gaffeltruck Reservedeler

Tilpasset gaffeltruck tiltsylinder for 1,5-18 tonns gaffeltrucker — OEM-produsent direkte forsyning

Gaffeltruckens tiltsylinder er den hydrauliske komponenten som kontrollerer forover- og bakovervippingen av masten og gaflene. Raydafon produserer tiltsylindre for 1,5-18 tonns gaffeltrucker ved bruk av høyfast stål og et tilpasset stempel/stang/tetningssett. Arbeidstrykket er stabilt ved 7-14 MPa under belastning. Skruefeste og en holderingforbindelse tillater utskifting av oljetetningsring på minutter uten å fjerne masten. Egnet for lagerlasting, fabrikkløft og havneomsetning.

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 tonn
7-14 MPa Arbeidspress
Φ60-100 mm Borediameter
Φ25-40 mm Stang diameter
32-193 mm Slag
3,4-22 kg Enhetsvekt
Produktets anatomi

Inne i tiltsylinderen — 25 matchende deler

Sylinderen er ikke satt sammen av råvare. Stempelet, sylinderkroppen, stempelstangen og tetningssettet matches som et sett, på samme måte som en erfaren montør håndbehandler et matchet par. Derfor går sylinderen stabilt under høyt trykk i årevis uten å miste kjerteltrykket.

Ulike gaffeltrucktonnasjer bruker forskjellige indre diametre og slag, så tiltsylindermodellen må passe til lastebilen. Raydafon lagerfører og produserer syv standardmodeller fra QA20V500 til A45M300, og kan produsere en tilpasset modell mot en kundetegning. For lastebiler som trenger vertikalløftfunksjonen i stedet, produserer Raydafon ogsåGaffelløftsylinder.

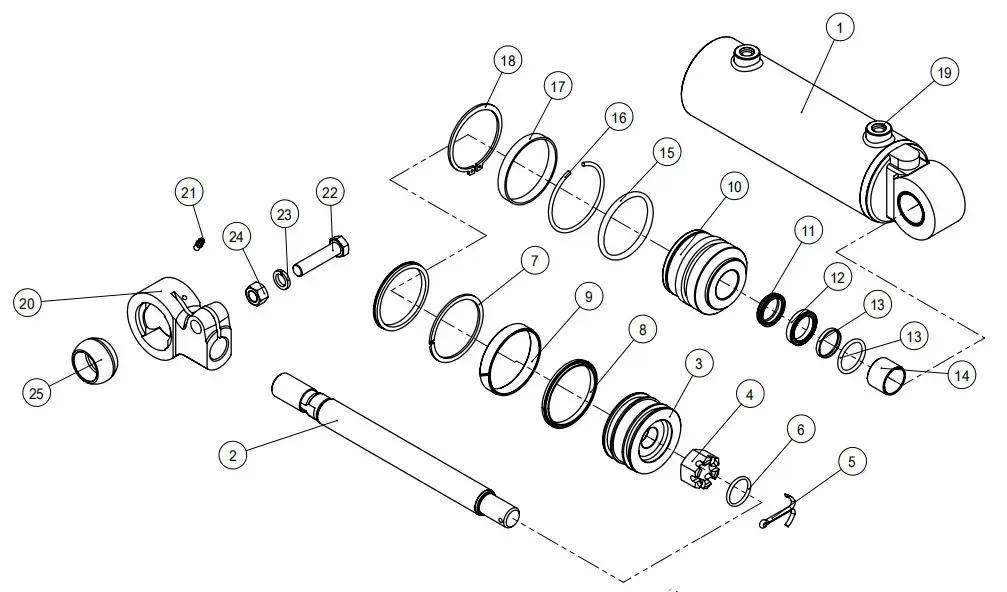

Forklift tilt cylinder parts anatomy
Nummererte deler diagram — 25 matchede komponenter

25-delers komponentliste

Delene er nummerert nedenfor for å matche den eksploderte visningen. Tallene 1-25 tilsvarer diagrammet ovenfor.

01Sylinderhus assy
02Stempelstang
03Stempel
04Sekskantmutter
05Splinter
06O-ring
07Tilbake-ring
08Hullforsegling
09Slitasje-ring
10Guide Bush
11Støvvisker
12U-ring
13Stangforsegling
14Du Bush
15O-ring
16Rund ledning
17Nøkkelring
18Låsringer for skaft
19Støpsel
20Clevis
21Smørenippel
22Bolt
23Fjærskiver
24Nøtt
25Sfærisk lager

Standard modellmatrise — syv boring/slag-kombinasjoner

Velg modellen som passer til gaffeltruckens tonnasje og monteringsmønster, eller send OEM-tegningen din for en tilpasset konstruksjon. Alle modellene som er oppført nedenfor deler den samme matchede stempel-/stang-/tetningsarkitekturen.

Tegningsnummer Bore ΦD Stang Φd Slag S Installer. L Trykk Havn Vekt
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-M14×1,5 3,4 kg
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-G1/4 8,2 kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-M16×1,5 17 kg
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-G1/4 11,6 kg
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-G1/4 12 kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-G1/4 13 kg
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-M16×1,5 22 kg

Finner du ikke modellen din? Send OEM-tegningsnummeret eller en fysisk prøve. Raydafon reverserer, produserer en prøve og siterer batchen på samme tegning. For det bredere utvalget av gaffeltrucks hydrauliske sylindere, seGaffeltruck hydraulisk sylinderkategori.

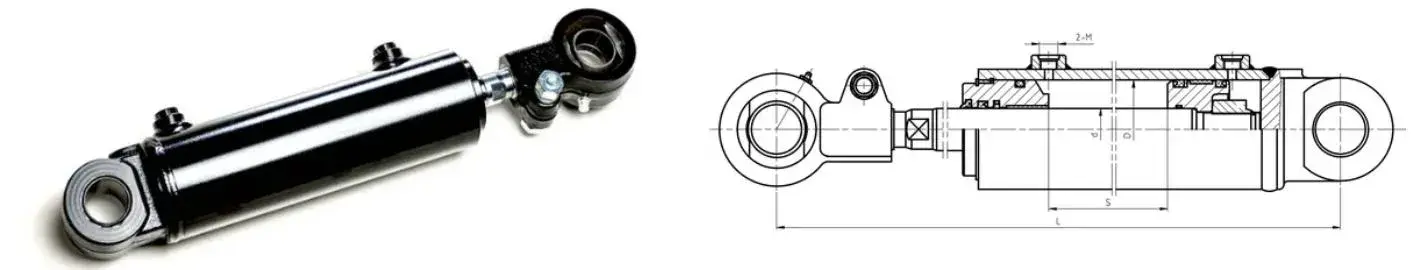

Forklift tilt cylinder dimension drawing 1
Modell QA20V500-405000-000 · Φ60 × Φ30 × 32 slag

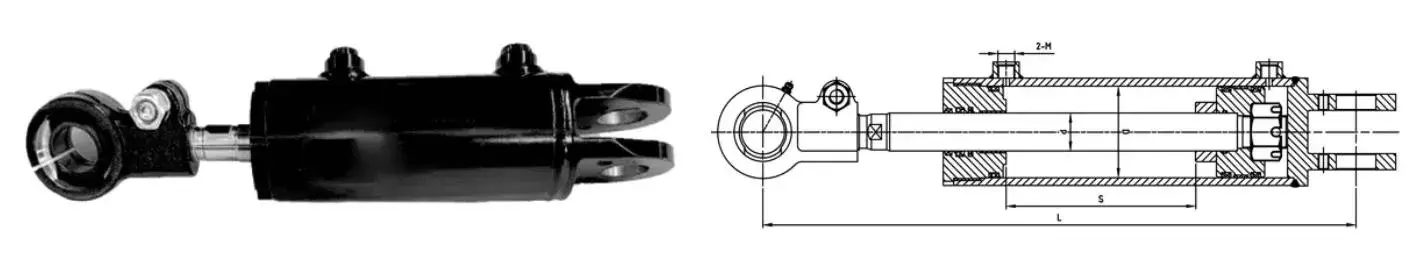

Forklift tilt cylinder dimension drawing 2
Modeller S16N450 / RTE35M300 / A15N450

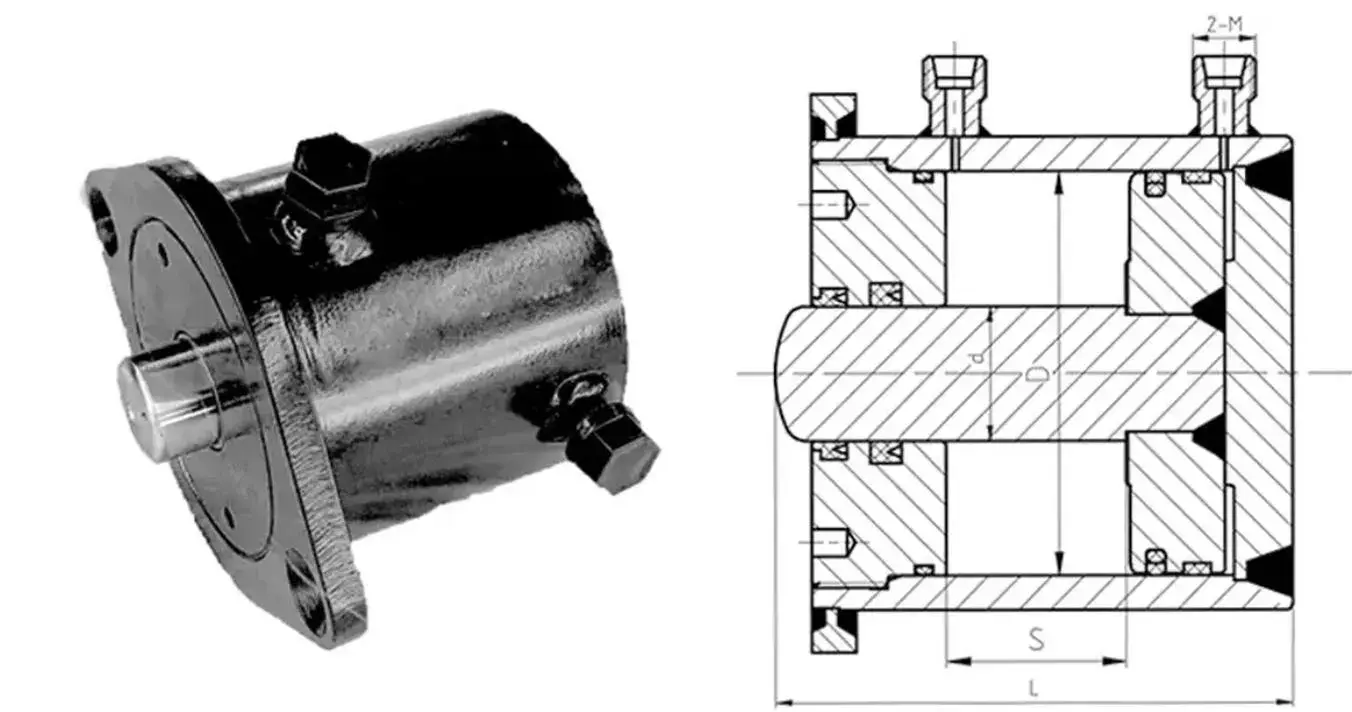

Forklift tilt cylinder dimension drawing 3
Modellene A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
Installasjonsoversikt — monteringsmønster og grensesnittdimensjoner
Arbeidsprinsipp

Hvordan tiltsylinderen beveger masten

Tiltsylinderen skyver stemplet i en frem- og tilbakegående bevegelse som driver masten til å vippe forover og bakover. Hydraulikkolje kommer inn gjennom en av de to portene ved sylinderbasen; stempelstangen strekker seg ut og skyver masten fremover, eller trekker seg tilbake og trekker masten tilbake. Til forskjell fra andre hydrauliske komponenter, går denne sylinderen jevnt i begge retninger fordi bore- og stangoverflatene er tilpasset tetningssettet.

På tung eller uregelmessig last bruker operatøren tiltfunksjonen for å jevne ut lasten før løfting. Nøyaktig vinkelkontroll er det som hindrer lasten i å forskyve seg og holder lastebilen stabil. Raydafon tester tiltsylinderen under 7-14 MPa arbeidstrykk for å bekrefte at responsen forblir jevn under full belastning.

Fordeler med Raydafon Forklift Tilt Sylindre

01

Stabil under høyt trykk

Det matchede stempel-, stang- og tetningssettet holder trykket stabilt på 7-14 MPa. Ingen svingninger under tung belastning eller under lange arbeidsskift.

02

Slitasjebestandig tetningsmasse

Tetninger er laget av slitesterk sammensetning med lav oljelekkasje og lav slitasje. Pålitelig i støvete varehus eller fuktige miljøer.

03

Rask vedlikeholdsdesign

Skruefeste og festering tillater utskifting av oljetetningen på minutter. Det er ikke nødvendig å fjerne hele masten fra lastebilen.

04

Sju standardmodeller

Boring Φ60 til Φ100, stang Φ25 til Φ40, slaglengde 32 til 193 mm. Dekker de fleste 1,5-18 tonns gaffeltruckapplikasjoner uten tilpasset verktøybestilling.

05

OEM-støtte

Send et gaffeltruckmerke og modell, eller et tegningsnummer. Raydafon reverserer, prøver og siterer en tilpasset batch på samme tegning.

06

Direkte forsyning fra fabrikk

Produsert i Raydafons eget anlegg. Kunder handler med produsenten, ikke en handelsmann. Rask ettersalgsrespons og stabil batchkvalitet.

Hvor gaffeltruck vippesylindere brukes

  • A
    Lasting og lossing av lager

    Containerlasting, palleplukking og hylleoverføring der operatøren trenger å nivellere lasten før løfting. Nøyaktig vinkelkontroll forhindrer lastskifte.

  • B
    Fabrikkløfteoperasjoner

    Tung eller uregelmessig industrilast der gaffeltrucken må vippe masten forover eller bakover for å balansere lasten under løftesyklusen.

  • C
    Havne- og logistikkomsetning

    Kontinuerlige tunge syklusmiljøer der tiltsylinderen jobber tusenvis av sykluser per skift. Matchende tetninger og lav slitasje holder den i gang uten lekkasjer.

  • D
    Ettermarked og reservedelsdistribusjon

    Gaffeltruckforhandlere og ettermarkedsleverandører som trenger en pålitelig OEM-ekvivalent tiltsylinder for 1,5-18 tonns lastebiler. Lagerlager og spesialtilpasset produksjon begge tilgjengelig.

Ordrespesifikasjonsark

Tonnagedekning
1,5 til 18 tonns gaffeltrucker
Arbeidspress
7-14 MPa (topptestet opp til 18,1 MPa på utvalgte modeller)
Borediameter
Φ60 til Φ100 mm
Stang diameter
Φ25 til Φ40 mm
Slag
32 til 193 mm
Installasjonsavstand
109 til 565 mm
Enhetsvekt
3,4 til 22 kg
Havn / grensesnitt
2-M14×1,5 / 2-M16×1,5 / 2-G1/4
Forsamling
Skruefeste + festering for rask utskifting av tetning
Forseglingssett
Støvvisker, U-ring, stangtetning, hulltetning, bakring, O-ring, slitering, du bush
Tilpasning
Tilpasset boring, stang, slag, installasjonsavstand, porttype; OEM emballasje og private label
MOQ
50 enheter per modell
Bulk ledetid
25-35 dager etter innskudd og trekkgodkjenning
Tilbudsgrunnlag
Gaffeltruckmodell og tonnasje, boring/slagkrav, portstørrelse, mengde, destinasjonshavn

Hvordan bestillingen din beveger seg gjennom Raydafon

  1. 01

    Søknadsoversikt

    Send gaffeltruckmerke og modell, tonnasje, nødvendig boring/stang/slag, portstørrelse, mengde og destinasjonshavn.

  2. 02

    Modellvalg

    Raydafon bekrefter om en standardmodell (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) passer, eller om en tilpasset konstruksjon er nødvendig.

  3. 03

    Prøve- og tegningsgodkjenning

    For spesialbygg, reverserer Raydafon OEM-delen, produserer en prøve og bekrefter boring, slag, installasjonsavstand og portdimensjoner med kjøperen.

  4. 04

    Maskinering av sylinderkropp og stang

    Sylinderhus i høyfast stål er slipt til toleranse. Stempelstangen er slipt og hardforkrommet for slitestyrke.

  5. 05

    Montering og trykktest

    Stempel, tetninger, styrebøssing og gaffel monteres. Sylinderen er trykktestet for lekkasje og jevn slag ved nominelt trykk.

  6. 06

    Pakking og forsendelse

    Sylindrene er pakket i trekasser med antirustolje og beskyttende endestykker. Sendes til sjøs, med fly eller ekspress med pakkeliste, faktura og inspeksjonsrapport.

Dokumentasjon og kvalitetsstøtte

  • ✓
    Materialsertifikat

    Sertifikat for sylinderhus og stangmateriale, datablad for tetningssammensetning følger med hver forsendelse.

  • ✓
    Trykktestrapport

    Hver sylinder trykktestet ved nominelt trykk før pakking. Lekkasje, slagglatthet og porttilpasning registreres.

  • ✓
    Dimensjonell inspeksjonsjournal

    Boring, stang, slag, installasjonsavstand og portdimensjoner registrert mot bestilt spesifikasjon eller kundetegning.

  • ✓
    Eksporter emballasje

    Trekasse med antirustolje og beskyttende endestykker. Store sylinderpartier palletert og stroppet for sjøfrakt.

Ofte stilte spørsmål

Hva er en tiltsylinder for gaffeltruck?

En gaffeltruck tilt sylinder er en hydraulisk sylinder som kontrollerer forover og bakover tilt av mast og gafler. Det er en av kjernekomponentene i gaffeltruckens hydrauliske system, sammen med løftesylinderen og styresylinderen. Når operatøren beveger tiltspaken, forlenger eller trekker sylinderen seg tilbake, noe som roterer masten rundt sin nedre dreiepunkt og endrer gaffelvinkelen.

Hvilket tonnasjeområde dekker Raydafon?

Raydafon produserer tiltsylindre for gaffeltrucker for 1,5-tonns til 18-tonns gaffeltrucker. Standardmodeller dekker borediametre fra Φ60 mm til Φ100 mm, stangdiametere fra Φ25 mm til Φ40 mm, og slag fra 32 mm til 193 mm. Tilpasset boring og slag er tilgjengelig for OEM gaffeltruckmerker.

Hvilket arbeidstrykk tåler sylinderen?

Sylinderen er klassifisert for 7-14 MPa arbeidstrykk på tvers av standardmodellserien, med topptrykkskapasitet testet til 18,1 MPa på spesifikke modeller som S16N450-600000-001Z og RTE35M300-600000-500.

Hvilke materialer og tetninger brukes?

Sylinderhuset og stempelstangen er laget av høyfast stål. Tetningssettet inkluderer en støvvisker, U-ring, stangtetning, hulltetning, bakring, O-ring, slitering og du bush. Pakningene bruker slitesterk sammensetning, som gir lav oljelekkasje og lav slitasje i støvete lager eller fuktige omgivelser.

Hvor vanskelig er vedlikehold?

Sylinderen bruker skruefeste og en festering. Vedlikeholdspersonalet kan skifte ut oljetetningen eller feilsøke sylinderen ved å skru ut skruene og fjerne festeringen. Dette kan gjøres på minutter uten å fjerne hele masten fra gaffeltrucken.

Kan Raydafon produsere OEM-sylindere for et spesifikt gaffeltruckmerke?

Ja. Raydafon støtter OEM-produksjon mot en kundetegning eller eksisterende prøve. Send gaffeltruckens merke og modell, borediameter, stangdiameter, slaglengde, installasjonsavstand, portstørrelse og mengde, så vil Raydafon oppgi en tilpasset tiltsylinder.

Hva er MOQ og ledetid?

MOQ er 50 enheter per modell. Bulk ledetid er 25-35 dager etter innskudd og tegningsgodkjenning, avhengig av modellkompleksitet og bestillingsmengde.

Hvordan ber jeg om et tilbud?

Send gaffeltruckmodellen og tonnasjen, nødvendig borediameter, stangdiameter, slaglengde, installasjonsavstand, portstørrelse, mengde og destinasjonsport. Raydafon vil svare med et FOB Ningbo-tilbud, ledetid og pakkedetaljer.
