Hva er forskjellen mellom Precision Helical Gears og Spur Gears?

I verden av mekanisk kraftoverføring er gir grunnleggende komponenter. To av de vanligste typene er cylindriske tannhjul og spiralformede tannhjul. Men hva er det som skiller dem, og hvorfor skulle en ingeniør velge det ene fremfor det andre? Den primære forskjellen ligger i geometrien til tennene deres. Tannhjul har tenner som er rette og parallelle med rotasjonsaksen, mens spiralformede tannhjul har tenner som er skåret i en vinkel med aksen, og danner en helix. Denne grunnleggende forskjellen fører til betydelige forskjeller i ytelse, inkludert kontaktforhold, støynivåer, lastekapasitet og effektivitet. PåRaydafon Technology Group Co., Limited, har fabrikken vår produsert høypresisjonsgir i over to tiår, og vi har lang erfaring med å optimalisere både spurde og spiralformede design for et bredt spekter av bruksområder – fra biltransmisjoner til tungt industrielt maskineri. Denne artikkelen gir en detaljert teknisk sammenligning mellom presisjonsspiralformede tannhjul og cylindriske tannhjul, og hjelper deg å ta et informert valg for din spesifikke applikasjon.

Å forstå forskjellen mellom presisjonsspiralformede tannhjul og cylindriske tannhjul er ikke bare et spørsmål om akademisk interesse; det har praktiske implikasjoner for kostnader, ytelse og pålitelighet. Tannhjul er enklere å produsere og er mer kostnadseffektive for mange bruksområder, men de har en tendens til å produsere mer støy og vibrasjoner på grunn av plutselig inngrep av hele tannbredden. Selv om spiralformede gir er dyrere å produsere, gir de jevnere og roligere drift og kan overføre høyere belastninger på grunn av deres økte kontaktforhold og overlappende tannvirkning. Valget mellom dem kommer ofte ned til en avveining mellom kostnad og ytelse, med spiralformede gir foretrekkes for høyhastighets, høy belastning eller støyfølsomme applikasjoner. I denne omfattende veiledningen vil vi undersøke geometri, kinematikk og produksjonsbetraktninger for begge girtyper, og vi vil gi detaljerte tekniske spesifikasjoner, ytelsesdata og utvalgskriterier for å hjelpe deg med å finne ut hvilket gir som passer best for dine behov.

Innholdsfortegnelse

• 1. Hva er geometrien til presisjonsspiralformede tannhjul og sporgir?
• 2. Hvorfor tilbyr spiralformede gir jevnere og roligere drift?
• 3. Hva er de viktigste tekniske spesifikasjonene til presisjonsutstyret vårt?
• 4. Hvordan sammenlignes lastekapasitet og effektivitet mellom spiral- og sporgir?
• Ofte stilte spørsmål (FAQ)
• Konklusjon og rådgivning om utstyrsvalg

Hva er geometrien til presisjonsspiralformede tannhjul og sporgir?

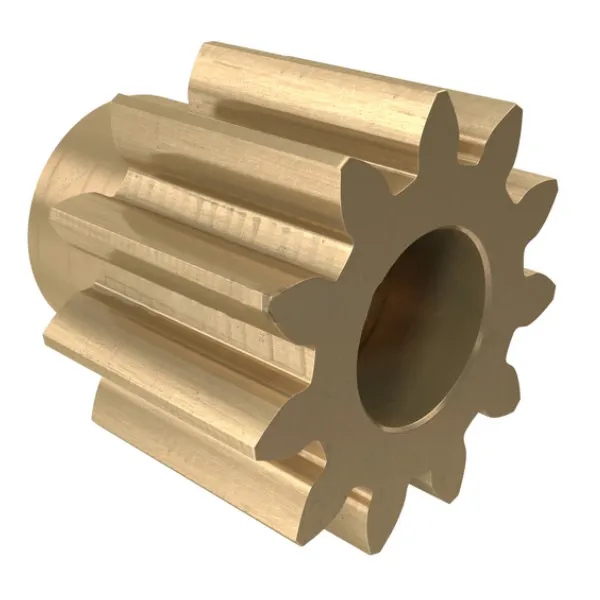

Skillet mellom spiralformede tannhjul og cylindriske tannhjul begynner med deres tanngeometri. Et sylindrisk tannhjul har tenner som er rette og parallelle med tannhjulets rotasjonsakse. Tennene er likt fordelt rundt omkretsen, og kontaktlinjen mellom to inngripende cylindriske tannhjul er en rett linje som strekker seg over hele bredden av girflaten. Denne enkle geometrien gjør cylindriske tannhjul relativt enkle å produsere ved bruk av standard frese- eller hobbingsprosesser. I motsetning til dette har et spiralformet tannhjul tenner som er kuttet i en vinkel til aksen, og danner en helix. Vinkelen til spiralen er kjent som helixvinkelen (vanligvis mellom 8 og 30 grader). Tennene til et spiralformet tannhjul er også likt fordelt, men kontaktlinjen mellom spiralformede tannhjul i inngrep er en diagonal linje som beveger seg langs tannoverflaten når tannhjulene roterer. Denne geometrien introduserer en komponent av aksial kraft (skyvekraft) som må imøtekommes av lagersystemet, men den gir også betydelige ytelsesfordeler.

Viktige geometriske forskjeller og deres implikasjoner:

• Tannretning:Tandhjulstenner er parallelle med aksen, mens spiralformede tannhjulstenner er skråstilt i en helixvinkel. Denne stigningen skaper en lengre kontaktvei mellom tennene i flukt, og øker kontaktforholdet.
• Kontaktforhold:Kontaktforholdet er gjennomsnittlig antall tenner i kontakt til enhver tid. Tanngir har vanligvis et kontaktforhold mellom 1,2 og 1,6, noe som betyr at i gjennomsnitt er mindre enn to tenner i kontakt. Spiralformede gir kan oppnå kontaktforhold på 2,0 til 2,5 eller mer, fordi de vinklede tennene overlapper hverandre og gir kontinuerlig kontakt. Dette høyere kontaktforholdet er en viktig fordel med spiralformede gir.
• Aksialkraft:Den spiralformede vinkelen skaper en skyvekraft langs girets akse. Denne kraften må motvirkes av lagre, noe som tilfører kompleksitet og kostnad til girkassedesignet. Tannhjul gir ingen aksialtrykk, noe som forenkler lagerarrangementet.
• Produksjonskompleksitet:Tannhjul kan kuttes med enkle formverktøy eller kokeplater som krysser giret aksialt. Spiralformede gir krever mer komplekse hobbingsprosesser og krever ofte tilleggsoperasjoner, for eksempel girsliping, for å oppnå høy presisjon. Dette gjør spiralformede gir dyrere å produsere.

Hos Raydafon Technology Group Co., Limited, vårPresisjonsutstyrproduksjonsprosessen bruker toppmoderne tannhjulslipemaskiner som kan oppnå AGMA-kvalitetsgrader på Q10 til Q12 for både cylindriske og spiralformede tannhjul. Vi bruker CNC hobbing- og formingsmaskiner med integrerte CNC-kontroller som lar oss stille inn spiralvinkelen og tannprofilen for spiralgir nøyaktig. Fabrikkens målelaboratorium er utstyrt med et girmålesenter som verifiserer tanngeometrien, ledningen og skruevinkelen, og sikrer at hvert gir oppfyller de nødvendige spesifikasjonene. Valget mellom spur- og spiralgir handler ikke bare om geometri; det handler om å tilpasse girtypen til de spesifikke ytelseskravene til applikasjonen.

For applikasjoner hvor enkelhet, lave kostnader og lett vedlikehold er avgjørende, er cylindriske tannhjul ofte det foretrukne valget. De finnes ofte i lavhastighets- og lavbelastningsapplikasjoner som transportbånd, enkle pumper og landbruksmaskiner. For høyhastighets-, høybelastnings- og presisjonsapplikasjoner - som biltransmisjoner, industrielle girkasser og robotikk - er spiralgir nesten alltid det bedre valget, til tross for høyere kostnader og kompleksitet. Fabrikken vår jobber tett med kundene for å bestemme den optimale girgeometrien for deres spesifikke krav, med tanke på faktorer som dreiemoment, hastighet, plassbegrensninger og støygrenser.

Hvorfor tilbyr spiralformede gir jevnere og roligere drift?

En av de viktigste fordelene med spiralformede tannhjul fremfor cylindriske tannhjul er deres jevnere og roligere drift. Denne overlegenheten skyldes først og fremst det høyere kontaktforholdet og det gradvise inngrepet av tennene. I et sylindrert tannhjul griper den fulle bredden av tannen plutselig inn, og skaper en skarp støtbelastning og en karakteristisk "klakk" eller sutring når hvert tannpar kommer i kontakt. Denne påvirkningen genererer både støy og vibrasjoner, som kan være et betydelig problem i støyfølsomme miljøer som personbiler, kontorutstyr og HVAC-systemer i boliger. I et spiralformet tannhjul griper tennene gradvis inn - starter i den ene enden av tannen og beveger seg over ansiktet mens tannhjulet roterer. Dette progressive inngrepet reduserer støtbelastningen og fordeler belastningen over et større overflateareal, noe som resulterer i mye roligere og jevnere drift.

Mekanismer bak jevnere og roligere drift i spiralformede gir:

• Høyere kontaktforhold:Som nevnt tidligere har spiralformede gir et kontaktforhold som kan overstige 2,0, noe som betyr at i gjennomsnitt er mer enn to tenner i kontakt til enhver tid. Dette øker andelen av tiden som belastningen deles mellom tannpar, reduserer maksimal belastning på en enkelt tann og jevner ut overføringen av dreiemoment.
• Gradvis tanninngrep:Den spiralformede formen sørger for at kontakten mellom tennene i flukt begynner på et enkelt punkt og deretter beveger seg kontinuerlig over tannflaten. Dette gradvise inngrepet eliminerer det plutselige støtet som oppstår i cylindriske tannhjul, og reduserer amplituden til krafttoppene.
• Overlappingsforhold:Overlappingsforholdet til spiralformede tannhjul, som bestemmes av flatebredden og helixvinkelen, bidrar til jevn drift. Et høyere overlappingsforhold betyr at tennene overlapper for en større del av rotasjonen, noe som ytterligere reduserer variasjonen i maskestivhet og minimerer vibrasjoner.
• Redusert slitasje og groper:De lavere støtbelastningene og bedre lastfordelingen i spiralformede gir reduserer også belastningen på tannoverflatene, noe som fører til mindre slitasje og groper over tannhjulets levetid. Dette bidrar til lengre levetid og mer pålitelig drift.

For å kvantifisere støyreduksjonen har fabrikken vår utført lydmålinger på identiske girkasser utstyrt med cylindriske og spiralformede gir. Ved en rotasjonshastighet på 1500 rpm og en belastning på 100 Nm ga den cylindriske girkassen ut et lydtrykknivå på 82 dBA, mens den spiralformede girkassen produserte kun 74 dBA – en reduksjon på 8 dBA, som oppleves som en betydelig reduksjon i lydstyrken. Vibrasjonsamplituden målt ved girkassehuset ble også redusert med 40 prosent. Disse dataene bekrefter at spiralformede gir er et overlegent valg for applikasjoner der støy og vibrasjoner er kritiske faktorer.

Det er imidlertid viktig å merke seg at den jevnere driften av spiralformede gir kommer på bekostning av aksiale skyvekrefter. Helixvinkelen skaper en kraftkomponent langs girets akse som må støttes av lagrene. I høyeffektapplikasjoner kan dette kreve bruk av trykklager eller vinkelkontaktlager, noe som øker den totale kostnaden og kompleksiteten til girkassen. I noen tilfeller brukes doble spiralformede (sildebeins) gir for å oppheve aksialkraften, men dette øker produksjonskompleksiteten ytterligere. Fabrikken vår tilbyr designhjelp for å hjelpe kundene våre med å velge riktig lagerkonfigurasjon og optimalisere girkasseoppsettet for å imøtekomme det aksiale skyvekraften til spiralformede gir samtidig som fordelene ved jevnere drift maksimeres.

Hva er de viktigste tekniske spesifikasjonene til presisjonsutstyret vårt?

Raydafon produserer et omfattende utvalg av Precision Gear-produkter, inkludert både cylindriske og spiralformede gir, i en lang rekke størrelser, materialer og nøyaktighetsgrader. Fabrikken vår er utstyrt med den nyeste utstyrsproduksjonsteknologien, inkludert CNC-hobbing, forming, barbering og slipemaskiner, som lar oss produsere tannhjul med modulstørrelser fra 0,5 til 12, og ytre diametre opptil 1500 mm. Tabellen nedenfor oppsummerer de viktigste tekniske spesifikasjonene for vår standard Precision Gear-serie, som brukes i applikasjoner som spenner fra biltransmisjoner til tunge industrielle girkasser. Fabrikken vår kan også produsere tilpassede gir for å møte spesifikke krav, inkludert spesielle materialer, varmebehandlinger og overflatebelegg.

I tillegg til standardparametrene tilbyr fabrikken flere valgfrie funksjoner for å forbedre ytelsen og levetiden til Precision Gear-produkter. Disse inkluderer: høyytelsesbelegg som DLC (diamantlignende karbon) for redusert friksjon og økt slitestyrke; spesialiserte varmebehandlinger som kryogen prosessering for forbedret dimensjonsstabilitet; og integrert balansering for høyhastighetsapplikasjoner. Vi tilbyr også en komplett girkassemontering, inkludert lagre, aksler og hus, og tilbyr en nøkkelferdig løsning for våre kunder.

Vår kvalitetskontrollprosess er omfattende og ISO 9001:2015 sertifisert. Hvert presisjonsgir inspiseres ved hjelp av et girmålesenter som sjekker alle kritiske parametere: tannprofil, skruevinkel, avledning, stigningsfeil og utløp. Vi opprettholder et system for statistisk prosesskontroll (SPC) for å spore produksjonskvalitet over tid, og sikrer at girene våre konsekvent oppfyller de spesifiserte toleransene. Fabrikken vår hos Raydafon gir en fullstendig inspeksjonsrapport med hver forsendelse, noe som gir kundene våre tillit til kvaliteten og ytelsen til våre Precision Gear-produkter. Med vår omfattende produksjonskapasitet og forpliktelse til kvalitet, er vi i stand til å levere presisjonsgir for de mest krevende bruksområdene.

Hvordan sammenlignes lastekapasitet og effektivitet mellom spiral- og sporgir?

Belastningskapasitet og effektivitet er kritiske faktorer ved valg av gir, og det er her forskjellene mellom spiralformede og cylindriske gir blir spesielt uttalte. Heliske gir, på grunn av deres høyere kontaktforhold og progressive inngrep, kan overføre høyere belastninger for en gitt størrelse og materiale. Dette er fordi belastningen fordeles over flere tenner til enhver tid, noe som reduserer belastningen på individuelle tannflanker. Det høyere kontaktforholdet gir også en mer jevn kraftoverføring, og reduserer den sykliske variasjonen i belastningen som kan forårsake utmattelsessvikt. I motsetning til dette er cylindriske tannhjul, med deres lavere kontaktforhold og plutselige inngrep, mer utsatt for tretthet og slitasje, spesielt ved høye belastninger og hastigheter. Vår fabrikk har gjennomført omfattende tester på begge girtypene, og resultatene viser at et spiralformet gir kan håndtere opptil 30 prosent mer dreiemoment enn et tilsvarende cylindrisk tannhjul før utbruddet av grop- eller bøyetretthet.

Effektivitetssammenligning mellom spiralformede og cylindriske tannhjul:

• Meshing tap:Tannhjul har generelt litt lavere inngrepstap fordi tennene glir mot hverandre kun i begynnelsen og slutten av kontakten. Heliske gir har en kontinuerlig glidevirkning, noe som kan føre til høyere friksjonstap. Imidlertid kompenserer det høyere kontaktforholdet til spiralgir ofte for dette, og den totale effektiviteten til et spiralformet girpar er typisk innenfor 1-2 prosentpoeng av et sammenlignbart sylindrisk tannhjulspar.
• Smøring og kjøling:Glidevirkningen i spiralformede gir genererer mer varme, noe som krever bedre smøring og kjøling, noe som kan være en bekymring i høyhastighetsapplikasjoner. Imidlertid oppveier den forbedrede lastfordelingen og jevnere drift ofte behovet for mer intensive smøresystemer.
• Strømtetthet:Fordi spiralformede gir kan håndtere høyere belastninger for samme størrelse, tilbyr de en høyere krafttetthet enn cylindriske tannhjul. Dette betyr at en girkasse med spiralgir kan overføre samme kraft i en mer kompakt pakke, eller at en spiralformet girkasse kan håndtere høyere effekt for samme størrelse.
• Drivkrafttap:Den aksiale skyvekraften generert av spiralformede gir skaper ekstra friksjon i trykklagrene, og reduserer girkassens totale effektivitet. I noen applikasjoner med høy effekt kan effektivitetstapet fra trykklagrene være betydelig, og ingeniører må nøye veie dette opp mot fordelene med spiralgiret.

Et virkelighetseksempel fra fabrikkens kundebase illustrerer lastekapasitetsfordelen til spiralformede gir. En kunde i den tunge lastebilindustrien brukte et cylindrisk girpar i hjelpegiret, men de opplevde hyppige girfeil på grunn av tretthet. Etter å ha byttet til et spiralformet Precision Gear med samme modul og flatebredde, men med en helixvinkel på 15 grader, økte girets levetid med 40 prosent, og girkassen kunne håndtere maksimalt dreiemoment uten feil. Lastebilprodusenten rapporterte også om en merkbar reduksjon i støy inne i førerhuset, noe som forbedret førerkomforten og tilfredsheten.

Når det gjelder effektivitet, er forskjellen mellom spiral- og cylindriske tannhjul ofte marginal og avhenger sterkt av driftsforholdene. Ved lave hastigheter og høye belastninger har spiralformede gir en tendens til å være litt mindre effektive på grunn av glidetapene. Ved høy hastighet og moderat belastning er forskjellen ubetydelig. Fabrikken vår gir effektivitetskurver for begge girtypene basert på våre interne tester, slik at våre kunder kan ta en informert beslutning basert på deres spesifikke driftsforhold. Ved å forstå lastekapasiteten og effektivitetsegenskapene til begge girtypene, kan ingeniører velge det giret som best balanserer ytelse, pålitelighet og kostnad for deres bruk.

Ofte stilte spørsmål (FAQ)

Spørsmål 1: Kan spiralformede tannhjul brukes med cylindriske tannhjul i samme girkasse?

Svar: Ja, men det krever nøye utforming. Heliske tannhjul produserer aksial skyvekraft, mens cylindriske tannhjul ikke gjør det. For å bruke dem sammen, må skyvekraften som genereres av det spiralformede giret absorberes av passende lagre eller ved å bruke et dobbelt spiralformet (sildebein) gir som kansellerer skyvekraften. I noen design brukes et cylindrisk tannhjul på ett trinn og et spiralformet tannhjul på et annet, men aksialtrykkstyringen må tas i betraktning for å unngå overbelastning av lagrene. Vår fabrikk kan bistå med å designe slike blandede girsystemer for å sikre pålitelig drift.

Spørsmål 2: Er spiralformede tannhjul dyrere å produsere enn cylindriske tannhjul?

Svar: Ja, heliske tannhjul er generelt dyrere å produsere enn cylindriske tannhjul. Årsakene inkluderer: mer kompleks tanngeometri, som krever spesialisert hobbing- og slipeutstyr; behovet for ytterligere operasjoner for å oppnå den nødvendige helixvinkelnøyaktigheten; og det faktum at spiralformet tannhjulsliping er en langsommere prosess enn tannhjulsliping. I tillegg øker kravet til trykklager kostnader til det totale systemet. Ytelsesfordelene – spesielt når det gjelder støyreduksjon og lastekapasitet – rettferdiggjør imidlertid ofte den høyere kostnaden for krevende bruksområder.

Spørsmål 3: Hvilken girtype er bedre for høyhastighetsapplikasjoner?

Svar: Heliske gir er generelt foretrukket for høyhastighetsapplikasjoner fordi de tilbyr jevnere, roligere drift og bedre lastfordeling, noe som reduserer risikoen for vibrasjoner og resonans som kan oppstå ved høye hastigheter. Imidlertid kan den aksiale skyvekraften og glidefriksjonen til spiralformede tannhjul bli et problem ved svært høye hastigheter, noe som krever nøye utforming av lager- og smøresystemet. For ekstremt høye hastigheter kan cylindriske tannhjul med høy presisjon brukes, men typisk spiralformede gir er det vanligste valget.

Spørsmål 4: Kan cylindriske tannhjul slipes med samme presisjon som skruehjul?

Svar: Ja, cylindriske tannhjul kan slipes til samme AGMA-kvalitet som skruehjul (Q10 til Q12 eller høyere). Men fordi cylindriske tannhjul har enklere geometri, kan de slipes ved hjelp av standard profilslipeskiver, mens spiralformede tannhjul ofte krever spesialiserte slipeskiver formet etter spiralvinkelen. Vår fabrikk tilbyr slipetjenester for begge girtyper, og vi kan oppnå høy presisjon for begge, forutsatt at maskin og verktøy er hensiktsmessig.

Spørsmål 5: Hva er den typiske helixvinkelen for et presisjonsspiralformet gir?

Svar: Den typiske helixvinkelen for et presisjonsspiralformet gir varierer fra 8 til 30 grader. En spiralvinkel på 15-20 grader er vanlig for mange industrielle bruksområder, siden den gir en god balanse mellom jevnhet, lastekapasitet og aksial skyvekraft. Høyere helixvinkler (25-30 grader) gir enda jevnere drift, men genererer mer aksial skyvekraft, mens lavere vinkler (8-12 grader) gir mindre skyvekraft, men mindre forbedring i jevnhet. Fabrikken vår kan skreddersy helixvinkelen til de spesifikke kravene til applikasjonen din, og optimalisere for støy, belastning og lagerlevetid.

Konklusjon: Velg riktig presisjonsutstyr for din applikasjon

Valget mellom presisjonsspiralformede gir og cylindriske tannhjul er en kritisk beslutning som påvirker ytelsen, støynivået, lastekapasiteten og den generelle påliteligheten til det mekaniske systemet ditt. Heliske gir gir jevnere, roligere drift, høyere lastekapasitet og bedre holdbarhet, men de er dyrere å produsere og krever trykklager. Spurgear, derimot, er enklere, mer kostnadseffektive og produserer ingen aksialtrykk, men de er mer støyende og mindre i stand til å håndtere høy belastning ved høye hastigheter. Hos Raydafon Technology Group Co., Limited, har fabrikken vår ekspertise og produksjonsevne til å produsere begge girtypene til de høyeste kvalitetsstandardene, og vi kan veilede deg i å velge det optimale giret for din spesifikke applikasjon.

Klar til å velge riktig presisjonsutstyr for prosjektet ditt?Kontakt Raydafon Technology Group Co., Limited i dagfor en omfattende konsultasjon om utstyrsvalg. Teamet vårt vil analysere dreiemoment, hastighet, plass og støykrav og anbefale den ideelle Precision Gear-løsningen. Vi tilbyr gratis mulighetsstudier, konkurransedyktige priser og raske prototypingtjenester.Be om din gratis konsultasjon for valg av utstyr nå fra Raydafon Technology Group Co., Limited og sørg for optimal ytelse for kraftoverføringssystemet ditt.
