Nylon Spur Gears

Raydafon produserer skreddersydde nylongir i PA66, POM, UHMWPE, ABS, PTFE, PPS og PEEK på sin egen fabrikk i Ningbo, Kina. Moduler går fra M1 til M12 og utover, presisjonsgrader fra DIN6 til DIN9, produsert til ISO, DIN, ANSI, JIS, BS eller din egen tegning. Fiberforsterket PA66 gir omtrent 60 % lengre levetid enn standard nylon, og girene er selvsmørende – ingen oljepunkt, roligere gang og en brøkdel av vekten av metall. Prototyper kan maskineres før verktøyet er forpliktet, og deretter flyttes til støping for volum. Prøveleveringstid er 20 virkedager, bulk 25 dager, betaling med T/T eller L/C, prøvepriser fra USD 2 til USD 100 avhengig av størrelse og materiale. Typiske bruksområder inkluderer automatiske kontrollmaskiner, halvlederhåndtering, medisinsk utstyr, solcellesporere, maskinverktøy og parkeringssystemer. Send din tegning eller prøve for et tilbud innen 24 timer.

Nylonsporgir – spesialstøpt og maskinbearbeidet, M1 til M12

Raydafon produserer cylindriske tannhjul av nylon i PA, POM, UHMWPE, ABS, PTFE, PPS og PEEK for drev som trenger stillegående gang og ingen smøring. Moduler fra M1 til M12 (og utover), presisjon til DIN6–DIN9, standarder til ISO, DIN, ANSI, JIS og BS, laget etter tegning eller omvendt konstruert fra prøven din.

Modulutvalg
M1 – M12+
Materialer
PA / POM / PEEK …
Presisjonsgrad
DIN6 – DIN9
Eksempel på ledetid
20 virkedager
Bulk ledetid
25 dager
Betalingsbetingelser
T/T, L/C

Tilpassede Nylon Spur Gears — Produsent og leverandør i Kina

Raydafon lager cylindriske tannhjul i nylon på bestilling i sitt eget verksted i Ningbo, Kina, for OEM-er som trenger en spesifikk tanntelling, boring, nav eller materiale i stedet for en katalogdel. Send en dimensjonert tegning eller et prøveutstyr, og vi vil enten skjære eller støpe for å matche det, i polymerkvaliteten som passer din last, hastighet og miljø. Fordi vi håndterer både støping og maskinering, kan det samme prosjektet starte med en maskinert prototype og flytte til en støpt produksjonsdel når geometrien er fikset - noe som fjerner verktøyrisikoen fra de første prøvene dine.

Typiske kjøpere er byggere av automatiske monterings- og kontrollmaskiner, halvlederhåndteringsutstyr, medisinsk utstyr, maskinverktøy, parkeringssystemer og transportutstyr, hvor et selvsmørende gir fjerner et oljepunkt fra vedlikeholdsplanen. Hvis du trenger en utstyrsfamilie i plast i stedet for et sylindrisk tannhjul alene, se heleplastutstyrspekter; hvis plikten er utover polymer, metalletsylindrisk tannhjullinje fra samme fabrikk dekker det.

Spesifikasjoner og tilgjengelige alternativer

M1 – M12+Modellutvalg (M4, M5, M8 og større på forespørsel)
DIN6 – DIN9Presisjonskarakterer
+60 %Slitelivet med fiberforsterket PA66 vs standard nylon

Fullstendig spesifikasjonsark. Rull tabellen sidelengs på en mobilenhet for å lese hver rad.

Punkt Spesifikasjon
Modellnummer M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12, etc.
Materiale PA (nylon), POM, UHMWPE, ABS, PTFE, PPS, PEEK. Fiberforsterket PA66 og andre glassfylte kvaliteter tilgjengelig.
Standard ISO, DIN, ANSI, JIS, BS og ikke-standard / til tegning
Presisjonsgrad DIN6, DIN7, DIN8, DIN9
Produksjonsprosess Sprøytestøpt for volum; CNC maskinert fra polymerlager for prototyper, små batcher og størrelser der verktøy ikke er berettiget
Toleranse Bekreftet per funksjon og per prosess på tilbudsstadiet; oppnåelig toleranse avhenger av modul, veggtykkelse, materiale og om delen er støpt eller maskinert
Overflatefinish Som støpt, tromlet, damppolert eller sandblåst; maskinerte deler kan ferdigstilles til tegning
Ytterligere operasjoner Boring, kilespor, nav, settskruehull, metallinnsats, navbroaching, montering med aksel
Pakking Plastpose + kartong, eller trekoffert for større mengder og tunge deler
Betalingsbetingelser T/T, L/C
Ledetid for produksjon 20 virkedager for prøver, 25 dager for bulkbestillinger
Prøver Prøveprisklasse USD 2–100 avhengig av størrelse og materiale; prøve ekspressfrakt betalt av kunden
Søknad Automatiske styringsmaskiner, halvlederindustri, generell industrimaskineri, medisinsk utstyr, solenergiutstyr, maskinverktøy, parkeringssystemer, høyhastighetsjernbane- og luftfartstransportutstyr og lignende

Vennligst merk:herding, fresing, sliping, anodisering og sinkplettering er metall-gir-prosesser og gjelder ikke for polymergir. Hvis en tegning spesifiserer disse behandlingene, vil vi flagge den og foreslå polymerekvivalenten - glassfylt kvalitet, støpt finish eller en maskinert plastdel - før vi gir tilbud.

Velg riktig polymer for utstyret ditt

MEST VANLIG

PA / Nylon 66

Tøff, slagtolerant og naturlig selvsmørende. Fiberforsterket PA66 gir omtrent 60 % lengre slitelevetid enn standard nylon, noe som gjør den til standard for samlebånd og apparater. Den absorberer fuktighet, så tillate lett dimensjonsbevegelse i fuktig bruk.

POM

Stivere og mer dimensjonsstabilt enn nylon under fuktighet, med lav friksjon og utmerket bearbeidbarhet. Det bedre valget der senteravstand og tilbakeslag må forbli forutsigbare, og hvor giret er maskinert i stedet for støpt.

PEEK / PPS

Tekniske polymerer med høy temperatur og høy styrke for høye temperaturer eller kjemisk aggressive tjenester – halvlederverktøy, steriliseringssykluser og stasjoner som ser løsemidler eller varmt vann. Høyere materialkostnad, så spesifiser kun der plikten krever det.

UHMWPE / PTFE / ABS

UHMWPE og PTFE for svært lav friksjon og glidekontakt; ABS hvor kostnad og utseende betyr mer enn lastekapasitet. Vi vil anbefale karakteren etter å ha gjennomgått belastningen, hastigheten og miljøet.

Produktdetaljer

Fotografier av produksjonen vår av nylon-gir - ferdige tannhjul, tannform og boredetaljer.

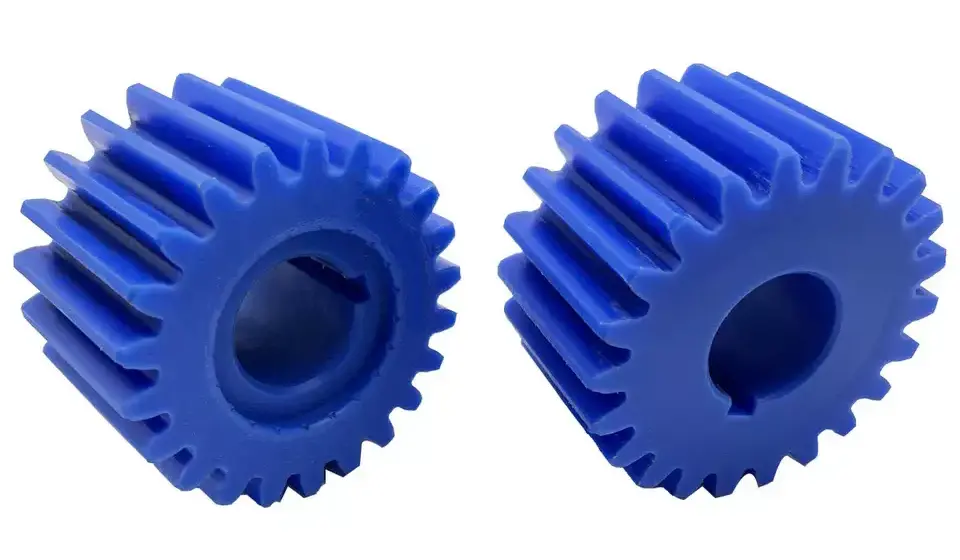

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Nylontannhjul - tannform, nav og boredetaljer.

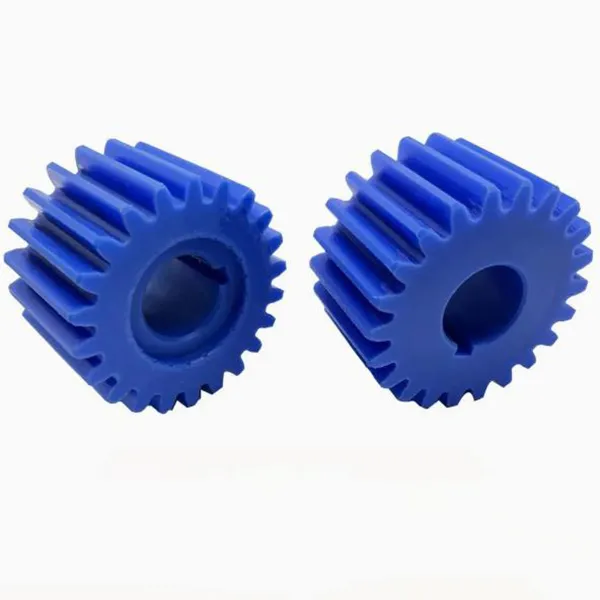

Custom nylon spur gear with precision bore produced to customer drawing
Egendefinert nylon cylindrisk tannhjul maskinert og ferdig til tegning.

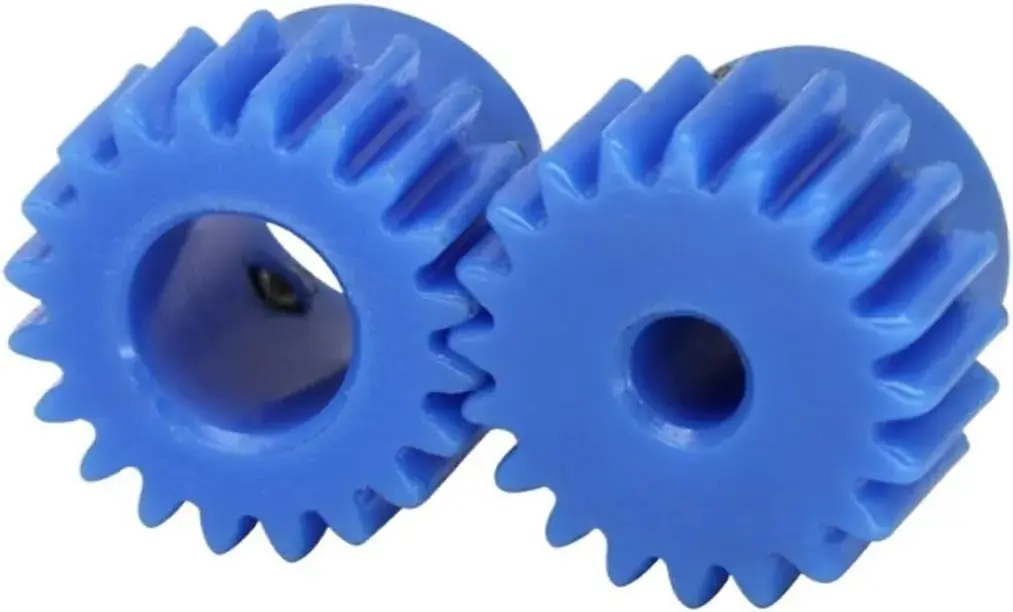

Nylon spur gear set assembled and inspected before packing
Girsett inspisert og montert før pakking.
Nylon spur gears in different modules and materials ready for shipment
Ulike moduler og polymerkvaliteter produsert for samme kunde.
Nylon spur gear dimensional inspection before dispatch
Dimensjonskontroll før utsendelse.

Viktige fordeler

  • Selvsmørende, uten oljepunktUten en smørefilm å vedlikeholde, fjerner giret et oljekammer, tetninger og en gjentakende serviceoppgave fra designet ditt. Skrivere, dispensere og kontorutstyr går i månedsvis med daglig bruk uten dra eller støy som et tørt metallutstyr utvikler.
  • Stillegående av materiale og geometriPolymer demper vibrasjoner i stedet for å ringe som stål, og de fiberforsterkede kvalitetene holder tannformen godt nok til å holde mesh stille over hele batchen. Verksteder og kontorutstyr ser et tydelig fall i støy etter bytte fra metallgir.
  • Bruk livet utover vanlig plastFiberforsterket PA66 gir omtrent 60 % lengre slitelevetid enn standard nylon, slik at et utstyr som tidligere trengte å byttes ut kan kjøre gjennom utvidet høyfrekvent bruk på et samlebånd med ubetydelig tannoverflatetap.
  • Korrosjons- og kjemikaliebestandighetNylon ruster ikke, og tåler fuktige, mildt sure og mildt alkaliske miljøer, pluss mange rengjøringsmidler. Det gjør den egnet for nedvaskingsområder og utendørsutstyr der et belagt metallutstyr til slutt ville bryte sammen.
  • En brøkdel av vekten av metallLav masse reduserer tregheten til de drevne delene, noe som betyr noe for håndholdte enheter, droner, lette aktuatorer og enhver mekanisme der hvert gram påvirker batterilevetid eller håndtering.
  • Prototype til produksjon under ett takMaskinerte prototyper lar deg validere geometri før du forplikter deg til verktøy, deretter flytter det samme verkstedet delen til støping for volum. Du beholder én leverandør, én toleransereferanse og én inspeksjonsstandard gjennomgående.
  • Fleksible materialer og standarderSyv polymerfamilier og fem girstandarder (ISO, DIN, ANSI, JIS, BS) betyr at den samme tegningen kan produseres i den kvaliteten applikasjonen din faktisk trenger, i stedet for den ene kvaliteten en leverandør tilfeldigvis lagerfører.
  • Fabrikkdirekte priser på volumStøping, maskinering, inspeksjon og pakking er alt internt, så det er ingen handelsmargin mellom deg og produksjonen, og enhetskostnadene faller forutsigbart når kvantumet øker.

Nylon vs Metal Spur Gears: Når plast er det riktige valget

Et nylonhjul er ikke en svakere erstatning for et stål - det er en annen designbeslutning. Plast vinner der belastningen er moderat, hastigheten er høy nok til at støy betyr noe, og smøring er dyrt eller umulig å opprettholde. Den taper der hvor dreiemomentet er høyt, temperaturen holdes over polymerens grense, eller plikten innebærer kontinuerlig sjokk som ville deformert tennene.

Velg nylonStillegående, ingen smøring, lav vekt, korrosjonsbestandighet, moderat belastning
Velg metallHøyt dreiemoment, forhøyet temperatur, kraftig støt, tett toleranse ved stor modul
Velg beggePlastgir som går i inngrep med et ståldrev – den vanlige stillegående paringen med lite slitasje

I praksis er det mest holdbare arrangementet ofte et nylongir som kjører mot et stål- eller messingdrev: polymeren slites fremfor metallet, nettet forblir stille, og metalldelen bærer den høyere spenningen. Fortell oss materialet til sammenkoblingsutstyret, så vil vi gi råd om tilbakeslag og senteravstand, siden plast og metall ekspanderer med ulik hastighet.

Søknader

  • Automatiske kontrollerende maskinerMonterings- og indekseringsstasjoner
  • HalvlederindustriHåndterings- og posisjoneringsmekanismer
  • Generelle industrimaskinerTransportører og lysreduksjonstrinn
  • Medisinsk utstyrRene, smørefrie stasjoner
  • Solenergi utstyrTracker og aktuator giring
  • MaskinverktøyMate- og justeringsmekanismer
  • ParkeringssystemerBom- og portdrift
  • Høyhastighetstog og luftfartsutstyrInteriør og hjelpemekanismer

Kundeuttalelser

DavidPowerTech Machinery, Australia — samlebåndstransmisjonsdeler

Å bytte transmisjonsdeler på samlebåndet vårt hadde vært en prøving-og-feilprosess; tidligere gir fra andre leverandører var enten støyende eller ble slitt raskt. Vi la inn en prøvebestilling av disse nylonhjulene, og forskjellen var umiddelbar - verkstedet ble merkbart roligere, og etter mer enn to måneder med intensiv kjøring viser tannoverflaten nesten ingen slitasje. Det som skilte seg ut utover produktet var prosessen: våre materielle spørsmål ble besvart i detalj, en inspeksjonsrapport fulgte med forsendelsen, og da kraftig regn truet leveransen, kontaktet de transportøren og omorganiserte den slik at girene kom intakte.

MichaelProsjekt for oppgradering av utstyr

Da jeg oppgraderte utstyret mitt sammenlignet jeg mange utstyrsleverandører og valgte Raydafon. De ferdige tannhjulene samsvarte nøyaktig med tegningen, med ren tannprofil og uten blink, og når den først var installert, kjørte maskinen jevnt med merkbart mindre vibrasjoner. Jeg var bekymret for om nylon ville holde, men etter mer enn en måned med intensiv bruk er det ingen deformasjon i det hele tatt. Selv sene henvendelser ble besvart raskt, og det var det som overbeviste meg om å bli hos dem.

LisaStudioutstyr, små mekanismer

Jeg trengte matchende gir for lite utstyr i studioet mitt og sammenlignet alternativer på nettet i lang tid. Jeg var litt nervøs fordi prisen var lavere enn noen merker, men delene kom med glatte overflater, ingen grader og en vanlig tannform, og installasjonen gikk uten monteringsproblemer. Under bruk falt utstyrsstøyen tydelig, og det har gått kontinuerlig i mer enn ti dager uten slitasje eller blokkering.

Vanlige spørsmål om kjøpere

  • Kan du lage et nylonhjul etter tegningen min eller fra en prøve?Ja. Send en dimensjonert tegning eller prøveutstyret med modul, tanntall, boring, flatebredde og materialkvalitet. Vi bekrefter om delen passer til støping eller maskinering, oppgir begge deler hvis det er relevant, og kan produsere en maskinert prototype før noe verktøy settes i verk.
  • Hvilket materiale bør jeg velge - PA, POM eller PEEK?PA (nylon 66) er det generelle valget, og fiberforsterket PA66 gir omtrent 60 % lengre levetid enn standard nylon. POM passer applikasjoner der dimensjonsstabilitet og tilbakeslagskontroll betyr mer enn slagtoleranse. PEEK eller PPS er for høye temperaturer eller kjemisk aggressive tjenester. Fortell oss belastning, hastighet og miljø, så vil vi anbefale en.
  • Hvilken toleranse kan du holde på et plastutstyr?Det avhenger av funksjonen, modulen, veggtykkelsen, materialet og om delen er støpt eller maskinert - maskinerte deler har strammere toleranser enn støpte. Oppgi senteravstanden og tilbakeslaget ditt monteringsbehov, og vi vil bekrefte hva som er oppnåelig før tilbud.
  • Trenger giret smøring?Nei i vanlig tjeneste; nylon og POM er selvsmørende. For høyhastighets eller tungt belastet kontinuerlig drift, kan en liten mengde kompatibelt fett forlenge levetiden, og vi vil si det ved tilbudsstadiet hvis din plikt drar nytte av det.
  • Hva er prøven din, ledetid og betalingsbetingelser?Prøver er priset fra USD 2 til USD 100 avhengig av størrelse og materiale, med ekspressfrakt betalt av kunden. Prøvetid er 20 virkedager og bulkproduksjon er 25 dager. Betalingsbetingelser er T/T eller L/C, og pakking er en plastpose pluss kartong, eller en trekasse for større mengder.
  • Kan du levere det matchende tannhjulet så vel som nylongiret?Ja. Tilførsel av begge halvdelene av nettet fra ett verksted betyr at tilbakeslag, senteravstand og tannform matches på designstadiet i stedet for å justeres på stedet. Send partegningen, eller belastningen og forholdet du trenger, så gir vi tilbud på begge deler.

Relaterte produkter og videre lesing

Be om et tilbud på Nylon Spur Gear

Send modulen, tanntelling, boring, flatebredde, materialkvalitet og mengde - eller en tegning eller prøvedel. Vi bekrefter støpt eller maskinert produksjon, toleranseevne og pris, og svarer innen 24 timer.

Send forespørsel nå

* Tall for slitetid, toleranse og ledetid refererer til standard produksjonsbetingelser og bekreftede tegninger. Materialkvalitet, hensyn til fuktrelatert dimensjonsendring og sammenkoblingsutstyrsmateriale bør avtales før bestilling.
