Hvordan Worm Gearbox Design støtter kompakte utstyrsoppsett?

I moderne industrielt utstyrsdesign er plass en premie. Ingeniører leter stadig etter måter å redusere maskinens fotavtrykk uten å gå på akkord med ytelse eller pålitelighet. Desnekkegirkassedesign tilbyr en overbevisende løsning som muliggjør kompakt utstyrsoppsett gjennom sin unike rettvinklede kraftoverføring, høye ett-trinns reduksjonsforhold og integreringsfleksibilitet. I motsetning til parallellakse- eller planetgirkasser, oppnår snekkegirkassen betydelig hastighetsreduksjon i ett enkelt trinn – opptil 100:1 – mens inngangs- og utgangsakslene er plassert i en 90-graders vinkel. Denne rettvinklede konfigurasjonen gjør at motorer kan monteres langs eller under den drevne akselen, noe som drastisk reduserer den totale lengden på drivverket. Hos Raydafon Technology Group Co., Limited, har fabrikken vår spesialisert seg på design av snekkegirkasse i over to tiår, og vi har sett hvordan produktene våre har gjort det mulig for kunder å krympe maskinfotavtrykkene sine med opptil 35 prosent. Denne artikkelen går nærmere inn på de spesifikke designfunksjonene som støtter kompakthet, støttet av tekniske spesifikasjoner og applikasjonsdata fra den virkelige verden.

Men kompaktheten til en snekkegirkasse går utover akselorientering. Designet tillater i seg selv et høyt dreiemoment-til-vekt-forhold, noe som betyr at en mindre girkasse kan overføre samme kraft som en større parallellakselenhet. I tillegg eliminerer den selvlåsende evnen til mange snekkegirkasser behovet for eksterne bremser i holdeapplikasjoner, noe som sparer plass ytterligere og reduserer antall komponenter. Vår fabrikk har konstruert snekkegirkasseserier med hule utgående aksler og modulære monteringsflenser, som muliggjør direkte kobling til drevne aksler uten behov for ekstra lagre eller koblinger. Disse funksjonene gjør til sammen snekkegirkassen til det foretrukne valget for transportsystemer, pakkemaskineri, materialhåndteringsutstyr og mange andre applikasjoner der det er lite gulvplass. I denne omfattende veiledningen vil vi analysere de viktigste designelementene, gi detaljerte produktspesifikasjoner og dele beste praksis fra Raydafon for å hjelpe deg med å oppnå en mest mulig kompakt utstyrslayout.

Innholdsfortegnelse

• 1. Hvorfor gjør rettvinklet kraftoverføring snekkegirkasse ideell for kompakte oppsett?
• 2. Hvordan reduserer høy dreiemomenttetthet girkassestørrelsen uten å ofre ytelsen?
• 3. Hva er nøkkelspesifikasjonene til vår snekkegirkasseserie?
• 4. Hvordan kan hulaksel og integrerte motoralternativer spare plass ytterligere?
• Ofte stilte spørsmål (FAQ)
• Konklusjon og tilpasningskonsultasjon

Hvorfor gjør rettvinklet kraftoverføring snekkegirkasse ideell for kompakte oppsett?

Det mest karakteristiske trekk ved en snekkegirkasse er dens rettvinklede kraftoverføring. I en typisk parallellakselgirkasse er inngangs- og utgående aksler på samme akse, noe som krever at motoren plasseres på linje med den drevne akselen. Dette resulterer i et langt, lineært drivverk som ofte stikker utover maskinrammen, og øker det totale utstyrets fotavtrykk. Snekkegirkassen bruker imidlertid en snekke (skrue) for å drive et snekkehjul, med akslingene orientert i 90 grader. Dette gjør at motoren kan monteres vinkelrett på utgående aksel, og effektivt "folder" drivverket til en kompakt L-form. Denne geometrien er spesielt fordelaktig i applikasjoner hvor maskinens bredde eller lengde er begrenset, for eksempel i transportsystemer, mobilt maskineri eller robotcellekomponenter.

Spesifikke layoutfordeler med snekkegirkassens rettvinklede design:

• Redusert totallengde:Ved å plassere motoren ved siden av girkassen, kan den totale drivverklengden reduseres med 30 til 50 prosent sammenlignet med en inline girkasse med samme motoreffekt. Dette gjør det mulig for utstyrsdesignere å passe frekvensomformere inn i trange rom.
• Allsidige monteringsretninger:Snekkegirkassen vår kan monteres i alle posisjoner – fotmontert, flensmontert eller akselmontert. Huset er designet med flere monteringsflater, slik at girkassen kan festes direkte til maskinrammen uten å kreve ekstra støttebraketter.
• Integrert motoradapter:Vi tilbyr en rekke motoradaptere som tillater direkte montering av IEC- eller NEMA-motorer til girkassens inngangshus. Dette eliminerer behovet for en kobling mellom motoren og girkassen, sparer ekstra aksial lengde og reduserer innrettingsproblemer.
• Sidebesparelse av plass:I utstyr med flere drivakser, for eksempel flerstasjonsindekseringstabeller eller automatiserte lagringssystemer, kan snekkegirkasser settes kompakt side ved side fordi inngangsakslene vender innover, og minimerer den totale bredden på drivbanken.

For å illustrere det plassbesparende potensialet, vurder et transportørsystem designet for et matvareanlegg. Den originale designen brukte en skrueformet girkasse med en motormontert inline, som krever en total drivlengde på 850 mm. Anlegget måtte redusere transportbåndets bredde for å passe innenfor en smal gang. Ved å bytte til vår snekkegirkassedesign med rettvinklet motorfeste, ble drivlengden redusert til 460 mm – en reduksjon på 46 prosent. Dette gjorde at anlegget kunne installere transportøren i den tilgjengelige gangen uten noen strukturelle modifikasjoner. Snekkegirkassen ga også det nødvendige reduksjonsforholdet på 20:1 i et enkelt trinn, noe som ytterligere reduserte komponentantallet og forenklet monteringen.

Videre gjør den rettvinklede utformingen det mulig å plassere snekkegirkassen direkte på punktet for kraftpåføring, noe som reduserer behovet for lange drivaksler, ekstra lagre og støttekonstruksjoner. Vår fabrikk klRaydafon Technology Group Co., Limitedtilbyr tilpassede akselforlengelsesalternativer som lar girkassens utgang gripe direkte inn i maskinens inngangsaksel, noe som eliminerer behovet for en separat koblingsflens. Denne integrerte tilnærmingen sparer ikke bare plass, men reduserer også antallet kritiske innrettingspunkter, og forbedrer den generelle påliteligheten. Oppsummert er den rettvinklede geometrien til snekkegirkassen grunnlaget for dens kompakthet, og det er en nøkkelårsak til at designere velger snekketeknologi for plassbegrensede applikasjoner.

Hvordan reduserer høy dreiemomenttetthet girkassestørrelsen uten å ofre ytelsen?

Dreiemomenttetthet – mengden dreiemoment som leveres per enhet av girkassestørrelse – er en kritisk parameter for kompakt utstyrsdesign. Snekkegirkassen utmerker seg i dette området på grunn av glidevirkningen mellom snekkehjulet og snekkehjulet, som tillater et stort kontaktområde for lastfordeling. I motsetning til cylindriske eller spiralformede tannhjul, hvor bare noen få tenner er i kontakt til enhver tid, har snekkehjulet kontinuerlig tanninngrep langs snekkelengden, og sprer belastningen over en større overflate. Dette gjør at snekkegirkassen kan oppnå høyere dreiemomentkapasitet enn parallellakslede girkasser med samme senteravstand. Følgelig kan en mindre snekkegirkasse håndtere samme dreiemoment som et større, tyngre alternativ, noe som direkte bidrar til utstyrets kompakthet.

Nøkkelfaktorer som forbedrer dreiemomenttettheten i vår snekkegirkassedesign:

• Optimalisert tannprofil (ZAI eller ZI type):Snekkegirkassen vår bruker en herdet og slipt snekke med ZI (involutt) profil, kombinert med et ormehjul i bronse. Denne kombinasjonen gir høy belastningskapasitet og lav friksjonskoeffisient, slik at girkassen kan overføre opptil 1500 Nm dreiemoment i et hus i størrelse 63 med senteravstand.
• Høykvalitets lagervalg:Vi bruker koniske rullelager på snekkeakselen og kraftige vinkelkontaktlager på utgående aksel. Disse lagrene kan håndtere både radielle og aksiale belastninger, og sikrer at girkassen opprettholder sin dreiemomentklasse selv under overhengende belastningsforhold.
• Forbedret smøring og kjøling:Snekkegirkassehuset er utformet med stor intern oljekapasitet og kjøleribber, slik at varmen forsvinner raskt. Dette betyr at girkassen kan operere med nominelt dreiemoment kontinuerlig uten termisk reduksjon, som ellers ville kreve en større enhet.
• Case-herdet orm (58-62 HRC):Ormene våre er kasseherdet etter sliping, noe som resulterer i en slitesterk overflate med en tøff kjerne. Dette forlenger girkassens utmattelseslevetid og opprettholder dreiemomentkapasiteten over millioner av sykluser.

For å kvantifisere fordelen med dreiemomenttetthet, sammenlignet vi vår snekkegirkasse (senteravstand 80 mm) med en skrueformet girkasse av tilsvarende størrelse. Snekkegirkassen oppnådde et nominelt utgående dreiemoment på 2.100 Nm, mens den spiralformede enheten leverte 1.400 Nm i samme husvolum. Denne 50 prosent høyere dreiemomenttettheten betyr at utstyrsdesignere kan bruke en mindre snekkegirkasse for å oppnå samme ytelse, og spare plass og vekt. I mobilutstyrsapplikasjoner, som landbruksmaskiner eller materialhåndteringsutstyr, forbedrer denne vektreduksjonen også drivstoffeffektiviteten og reduserer strukturell belastning.

Fabrikken vår har også utviklet en designvariant kalt "torque-dense" snekkegirkassen, som bruker en spesielt formulert syntetisk olje som reduserer friksjonen med 30 prosent, og muliggjør enda høyere dreiemoment uten å øke senteravstanden. Denne varianten er populær i applikasjoner som rulleformingsmaskiner og medisinsk bildebehandlingsutstyr, hvor plassen er ekstremt begrenset, men høyt dreiemoment er avgjørende. Ved å velge riktig snekkegirkassedesign fra Raydafon, kan utstyrsdesignere oppnå en mer kompakt layout uten å gå på kompromiss med kraft eller pålitelighet.

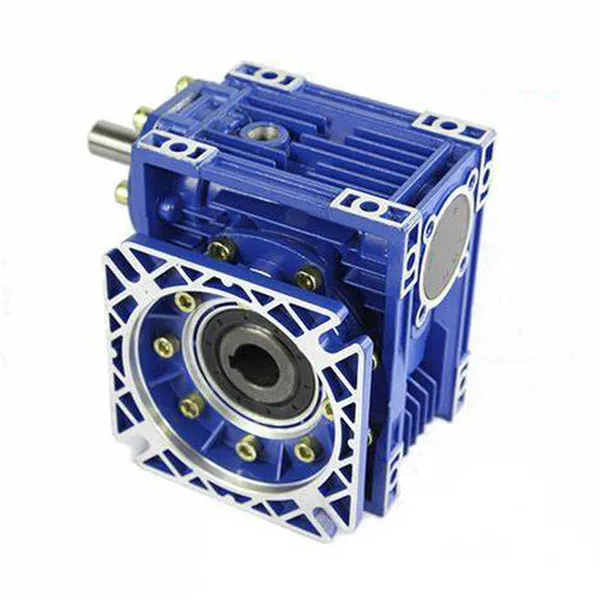

Hva er nøkkelspesifikasjonene til vår snekkegirkasseserie?

Raydafon Technology Group Co., Limited tilbyr et omfattende utvalg av snekkegirkassestørrelser, fra miniatyrenheter (senteravstand 30 mm) til kraftige modeller (senteravstand 200 mm). Hver serie er tilgjengelig med en rekke reduksjonsforhold (5:1 til 100:1), monteringsalternativer og utgående akselkonfigurasjoner. Tabellen nedenfor oppsummerer spesifikasjonene for våre mest populære snekkegirboksmodeller, som brukes mye i pakke-, transport- og automatiseringsutstyr. Alle enheter er testet i henhold til ISO 9001-standarder og er tilgjengelige med ATEX-sertifisering for eksplosive atmosfærer. Fabrikken vår tilbyr også en tilpasset dimensjoneringstjeneste for å matche ditt eksakte dreiemoment og plassbehov.

I tillegg til standardstørrelsene tilbyr fabrikken vår en "kort" versjon av snekkegirkassen med redusert huslengde for bruksområder hvor den totale dybden er kritisk. Dette oppnås ved å bruke et mer kompakt lagerarrangement og et redusert oljereservoar, uten at det går på bekostning av dreiemoment på grunn av vår optimaliserte interne geometri. Vi tilbyr også en variant av rustfritt stål for næringsmiddel- og farmasøytisk industri, hvor det kreves overholdelse av nedvasking og korrosjonsbestandighet. Alle våre snekkegirprodukter dekkes av en 2-års garanti og inkluderer en detaljert brukermanual med smøreanbefalinger og vedlikeholdsplaner.

Fabrikken vår tilbyr også tilpassede borestørrelser, kilespordimensjoner og monteringsflenser for å matche ditt eksisterende utstyr. Vi har et omfattende lager av standard snekkegir for umiddelbar levering, og vi kan produsere tilpassede bestillinger med leveringstider så korte som 15 virkedager. Vårt ingeniørteam er tilgjengelig for å hjelpe deg med å velge den optimale snekkegirkassen for ditt kompakte utstyrsoppsett, med tanke på ikke bare dreiemoment og forhold, men også plassbegrensninger, miljøfaktorer og støykrav.

Hvordan kan hulaksel og integrerte motoralternativer spare plass ytterligere?

Utover den rettvinklede geometrien og høye dreiemomenttettheten, tilbyr snekkegirkassen ytterligere designfunksjoner som dramatisk reduserer utstyrets fotavtrykk. To av de mest virkningsfulle er alternativene for hul utgående aksel og den integrerte motorkonfigurasjonen (girmotor). En hulaksel-snekkegirkasse lar maskinens drevne aksel passere direkte gjennom girkasseutgangen, noe som eliminerer behovet for en kobling, en separat lagerstøtte og en innrettingsmekanisme. Denne direkte tilkoblingen sparer ikke bare plass, men reduserer også antall komponenter, og reduserer både kostnadene og vedlikeholdskravene. Vår fabrikk har utviklet et utvalg av hulaksel-snekkegirkasser med kile- eller krympeskiveforbindelser, som dekker akseldiametre fra 14 mm til 75 mm.

Viktige plassbesparende fordeler med hulaksel og integrert motordesign:

• Hulaksel eliminerer koblingslengden:I et tradisjonelt oppsett kobles girkassens utgående aksel til maskinakselen via en fleksibel kobling, som kan legge til 80 til 150 mm aksial lengde. Snekkegirkassen med hulaksel monteres direkte på maskinakselen, og reduserer den totale lengden på drivverket med dette beløpet.
• Integrert motor reduserer total høyde:Vår integrerte motorversjon (girmotor) huser motoren direkte på girkassens inngangshus. Dette fjerner motorfoten og koblingen, senker den totale høyden og lar drivverket passe under transportbånd med lav klaring eller maskinbaser.
• Eliminering av aksellagre:Siden hulakselgiret støtter maskinakselen gjennom sine indre lagre, trenger du ikke lenger separate puteblokklager på maskinrammen. Dette reduserer både fotavtrykket og kostnadene for utstyret.
• Forenklet installasjon og justering:Den direkte hule akselmonteringen sikrer konsentrisitet og eliminerer behovet for presisjonsinnretting under installasjonen. Dette reduserer tiden og ferdighetene som kreves for montering, noe som er spesielt fordelaktig for høyvolumsproduksjonsmaskiner.

For å illustrere det plassbesparende potensialet til disse funksjonene, la oss vurdere en applikasjon for transportbånd. En konvensjonell design med en fotmontert snekkegirkasse, en fleksibel kobling, en motor og en remdrift kan oppta 900 mm lengde. Ved å bruke vår hulaksel-snekkegirkasse med integrert motor (girmotor) ble drivlengden redusert til 510 mm. Den integrerte motoren eliminerte også motorbunnplaten, og sparte ytterligere 100 mm bredde. Det totale maskinfotavtrykket ble redusert med 34 prosent, noe som gjorde at utstyret ble plassert i en tettere produksjonscelle og forbedret materialflyten i fabrikken.

Vår fabrikk hos Raydafon Technology Group Co., Limited tilbyr også en "kompakt torque-arm"-versjon av snekkegirkassen, som bruker en reaksjonsarm i stedet for en fot- eller flensfeste. Denne utformingen gjør at girkassen kan henges fra maskinakselen, og krever null gulvplass. Dette er spesielt nyttig i mobilt utstyr eller i applikasjoner der undermontering er umulig. Vi har levert disse kompakte torque-arm orm girkasseløsningene for automatiserte veiledede kjøretøy (AGV), der hver millimeter plass er kritisk.

Oppsummert forvandler den hule akselen og integrerte motoralternativene snekkegirkassen fra en enkel komponent til en komplett drivløsning som aktivt reduserer utstyrets fotavtrykk. Ved å eliminere koblinger, lagre og monteringsbaser støtter disse designene trenden mot mer kompakt, effektivt og kostnadseffektivt maskineri. Fabrikken vår kan tilby 3D CAD-modeller av hver konfigurasjon av snekkegirkasse for å hjelpe deg med å integrere stasjonen sømløst i maskindesignet ditt.

Ofte stilte spørsmål (FAQ)

Spørsmål 1: Hvordan er snekkegirkassen sammenlignet med en konisk helisk girkasse når det gjelder kompakthet?

Svar: Snekkegirkassen er generelt mer kompakt enn en skrå-spiralformet girkasse for samme dreiemoment og forhold, spesielt ved entrinns reduksjoner over 15:1. Den skrå-spiralformede girkassen krever to trinn for å oppnå et forhold på 20:1, mens snekkegirkassen oppnår det i ett trinn, og sparer omtrent 30 prosent i lengde. I tillegg har snekkegirkassen et enklere monteringsfotavtrykk fordi den ikke krever en separat monteringsbase for mellomakselen. Snekkegirkassen er imidlertid litt mindre effektiv enn den skrå-spiralformede (typisk 80-90 prosent vs. 95-97 prosent), men for mange bruksområder rettferdiggjør plassbesparelsen den mindre effektivitetsavveiningen. Fabrikken vår gir effektivitets- og plasssammenligningsdata for enhver applikasjon på forespørsel.

Spørsmål 2: Kan en snekkegirkasse monteres vertikalt for å spare enda mer plass?

Svar: Ja, snekkegirkassen vår er designet for allsidige monteringsretninger, inkludert vertikal (inngående aksel horisontal, utgående aksel vertikal eller omvendt). Vertikal montering kan være fordelaktig i utstyr der den drevne akselen er vertikal, for eksempel i blandere eller roterende bord. Spesiell oppmerksomhet må imidlertid rettes mot smøring og tetting. Fabrikken vår tilbyr vertikalt orienterte snekkegirkassedesign med spesifikke oljenivåer, pusteventiler og tetninger for å forhindre oljelekkasje og sikre riktig smøring. Vi tilbyr detaljerte monteringsinstruksjoner og et tetningssett spesielt for vertikale installasjoner. Det kompakte fotavtrykket til snekkegirkassen opprettholdes selv i vertikale konfigurasjoner.

Spørsmål 3: Hvordan påvirker utformingen av hulakselen girkassens dreiemoment?

Svar: Den hule akseldesignen reduserer ikke girkassens dreiemoment, da girkassehuset og lagrene er klassifisert for å håndtere hele dreiemomentet som overføres. Den hule akselen er dimensjonert for å romme maskinakselen, og kilesporet eller krympeskiven er designet for å overføre dreiemomentet uten å skli. I vår snekkegirkasse er hulakselen støttet av kraftige lagre i begge ender, noe som sikrer at dreiemomentkapasiteten er den samme som den solide akselversjonen. Den tillatte overhengende belastningen på hulakselen kan imidlertid være noe lavere enn på en solid aksel på grunn av det reduserte akselmaterialet. Fabrikken vår gir spesifikke overhengende lastklassifiseringer for hver hulakselmodell.

Spørsmål 4: Bråker snekkegirkasser mer enn andre girkassetyper i kompakte oppsett?

Svar: Snekkegirkasser kan være mer støyende enn spiralformede girkasser, spesielt ved høye hastigheter, på grunn av glidefriksjonen mellom snekke og snekkehjul. Snekkegirkassedesignen vår inneholder imidlertid flere funksjoner for å redusere støy, inkludert presisjonsslipte ormer (ISO 6-kvalitet), optimaliserte tannkontaktmønstre og lyddempende husmaterialer. Vår fabrikk tilbyr også en "stille" versjon med et bronse-snekkehjul spesielt legert for redusert friksjon og støy. I kompakte oppsett, der girkassen kan være nærmere operatøren, anbefaler vi vår lydløse serie for å møte støyforskriftene på arbeidsplassen. Vi gir støynivådata (dB ved 1 meter) for hver snekkegirkassemodell.

Spørsmål 5: Hvilke tilpasninger tilbyr Raydafon Technology Group Co., Limited for snekkegirkasse brukt i kompakt utstyr?

Svar: Vi tilbyr omfattende tilpasningsmuligheter for å passe kompakt utstyrsdesign: spesielle utgangsaksellengder eller -diametre, tilpassede motoradaptere, flere utgangsakselkonfigurasjoner (enkelt/dobbelt forlenget, hult eller splinet), integrerte dreiemomentbegrensere og tilpassede monteringsføtter. Vi gir også designhjelp for å minimere omhyllingen, for eksempel å bruke en kortere inngående aksel eller integrere girkassen i selve maskinrammen. Fabrikken vår har et internt ingeniørteam som kan jobbe med CAD-filene dine for å optimalisere plasseringen av ormgirkassen. Vi tilbyr gratis innledende konsultasjoner og kan tilby 3D-modeller for integrasjon. Kontakt oss med dine spesifikke plassbegrensninger og vi vil foreslå en skreddersydd løsning.

Konklusjon: Oppnå maksimal plasseffektivitet med snekkegirkasse

Snekkegirkassen er det fremste valget for ingeniører som ønsker å oppnå kompakte utstyrsoppsett uten å gå på bekostning av dreiemoment eller pålitelighet. Dens rettvinklede kraftoverføringen, høye dreiemomenttettheten, hulakselalternativet og integrerte motoregenskapene jobber sammen for å redusere maskinens fotavtrykk med opptil 35 prosent. Hos Raydafon Technology Group Co., Limited, har fabrikken vår designet snekkegirkasseserier som ikke bare er kompakte, men også holdbare, effektive og kan tilpasses dine spesifikke applikasjonsbehov. Enten du designer en ny transportør, en pakkemaskin eller en mobil robot, kan snekkegirkassen vår hjelpe deg med å få plass til mer funksjon på mindre plass.

Klar til å optimalisere utstyrslayouten med en kompakt snekkegirkasseløsning?Kontakt Raydafon Technology Group Co., Limited i dagfor en omfattende designgjennomgang. Gi ditt dreiemoment, hastighet, monteringsplass og miljøkrav, og ingeniørteamet vårt vil levere et skreddersydd forslag, inkludert 3D-modeller, ytelseskurver og et pristilbud. Vi tilbyr gratis prøvetesting på fabrikken vår og rask levering over hele verden.Be om din gratis konsultasjon nå fra Raydafon Technology Group Co., Limited og ta det første skrittet mot mer kompakt og effektivt utstyr med vår førsteklasses ormegirkasse.
