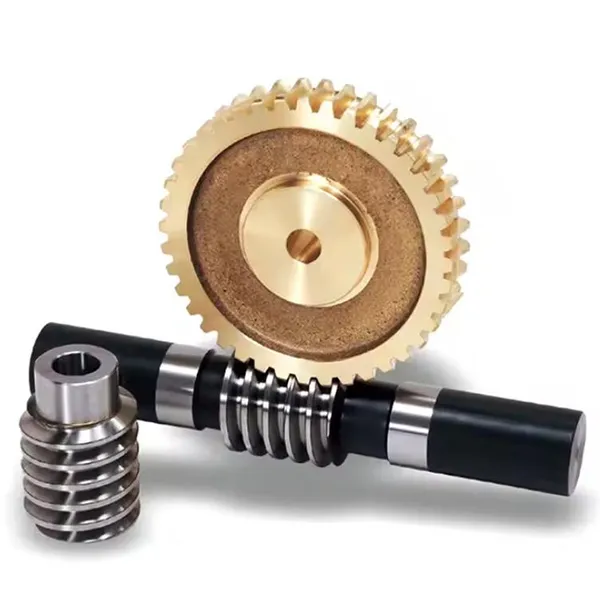

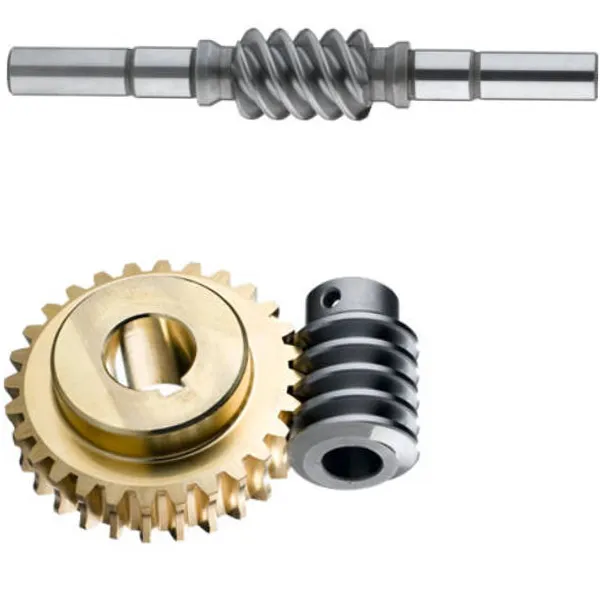

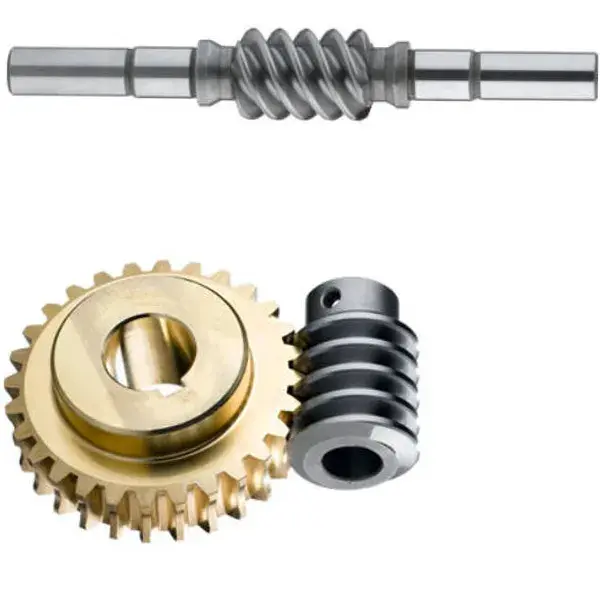

Duplex Worms Gear

Produktspesifikasjon

Et dupleks eller dobbel blysnekkeutstyr har en snekke med flanker designet med litt forskjellige moduler og diameterkvotienter, og skaper distinkte ledningsvinkler på hver tannprofil. Dette resulterer i gradvis økende tanntykkelse langs ormens lengde og smalere trådgap, noe som gir presis kontroll av tilbakeslag.

På ormehjulet produserer de forskjellige modulene unike addendummodifikasjonskoeffisienter og rullesirkeldiametre på hver flanke, og danner distinkte front- og bakprofiler. Imidlertid forblir tanntykkelse og mellomrom konsistente rundt hjulets omkrets.

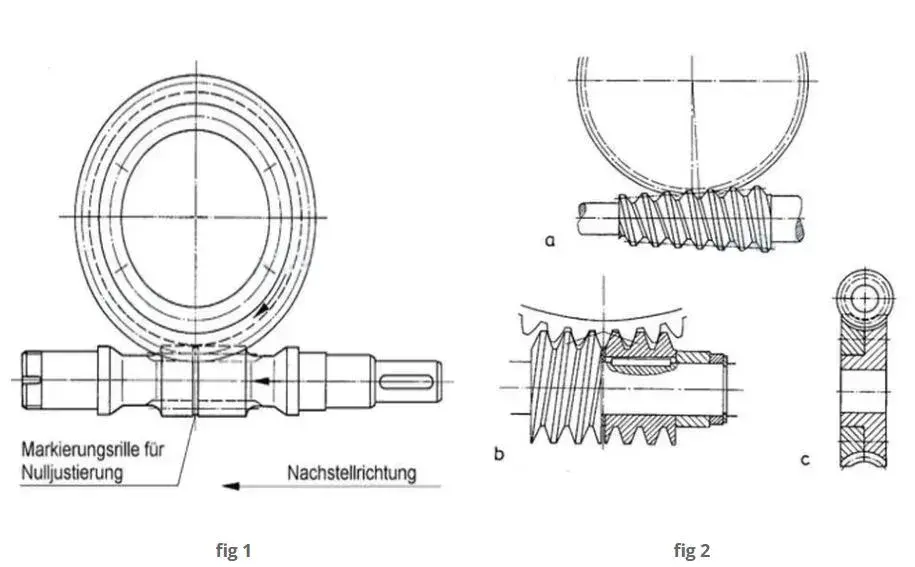

Glappet justeres ved å forskyve snekken aksialt for å justere den passende tanntykkelsen med hjulet, og oppnå ønsket tilbakeslagsnivå (se fig. 1). Denne metoden muliggjør enkel, presis justering av tilbakeslag under installasjon og kontinuerlig justering for slitte gir uten å påvirke tannkontakt eller inngrep.

Alternative slørjusteringsmetoder inkluderer: modifisering av senteravstanden ved hjelp av et eksentrisk nav for snekkeakselen og hjulet; aksial bevegelse av en konisk orm (fig. 2a); å dele ormen i to deler som kan roteres eller forskyves i forhold til hverandre (Ott-system, fig. 2b); eller dele hjulet i to justerbare skiver (fig. 2c).

Montering Forsiktig Merknad

Vårt Raydafon Duplex Worms Gear har forskjellige tannmoduler på venstre og høyre side, så snekkehjulene må være nøyaktig innrettet under installasjonen. Her er noen viktige trinn å huske:

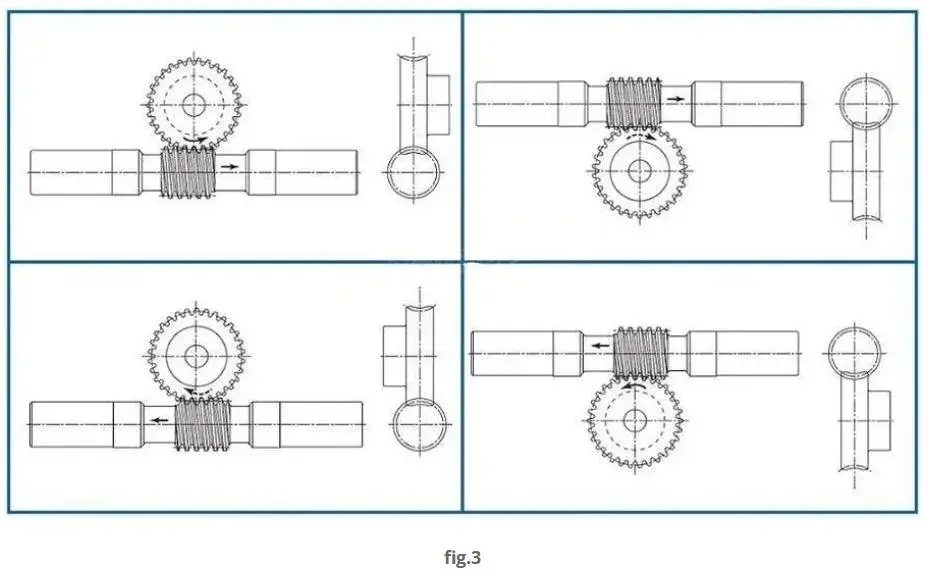

Før montering, sjekk monteringsretningsmerket. Hvert doble snekkegir og snekkegir har en pil på seg, som er installasjons "kompasset". Ved montering, forfra, må du sørge for at pilene på snekkegiret og snekkegiret peker i samme retning (se figur 3). Hvis pilretningen er reversert eller feiljustert, vil senteravstanden til snekkegiret være for stor og det vil ikke passe. Selv om det knapt er installert, vil gearet få problemer, og det vil ikke ta lang tid før tennene blir slått eller satt seg fast, noe som vil forsinke ting!

Verifisering av referanseposisjonen

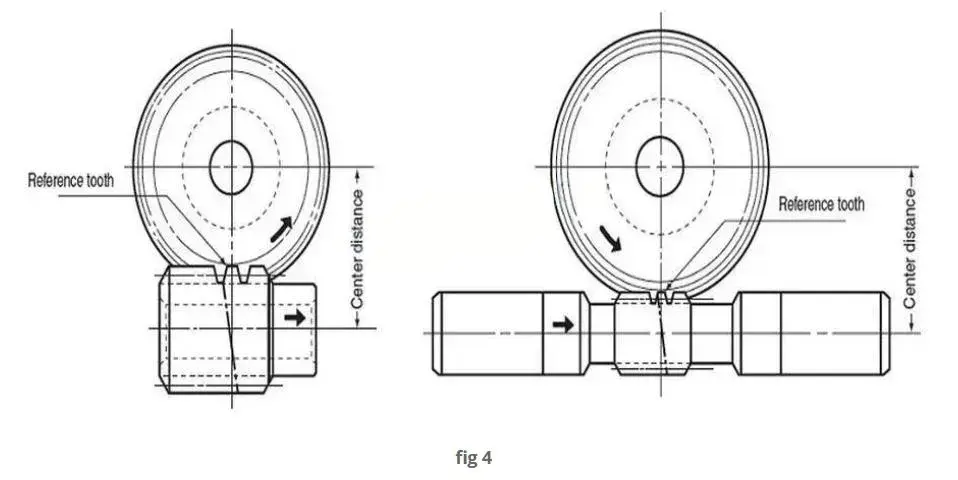

Et V-spor (60°, 0,3 mm dypt) på tuppens periferi av dupleks ormetann markerer referansetannen. Girsettet oppnår nesten null tilbakeslag (±0,045) når denne referansetannen er på linje med snekkehjulets rotasjonssenter ved spesifisert senteravstand "a" (se fig. 4).

Produktfunksjoner

Raydafon, en veletablert produsent innen mekanisk transmisjon i Kina, har lenge vært en pålitelig leverandør av mange maskinprodusenter ved å gi kundene høykvalitets dupleks ormegir til rimelige priser med det utsøkte håndverket til sine egne fabrikkmestere. Produktene våre er designet for komplekse arbeidsforhold, og de tre kjernefordelene gjør driften av utstyret mer bekymringsfri.

Dobbel moduldesign, mer effektiv girkasse: Raydafons dupleks ormegir bruker forskjellige moduler på venstre og høyre tannoverflate, akkurat som å installere en "dobbel motor" på utstyret. Høystyrke kobberlegeringssnekkegir er matchet med presisjonssmidde legeringsstål. Etter åtte manuelle slipinger er bittet tett og sklir ikke, og gireffektiviteten er 20 % høyere enn for vanlige snekkegir. En tekstilmaskinfabrikk i Zhejiang rapporterte at etter å ha byttet ut våre tosidige snekkegir, ble energiforbruket til utstyret redusert mye.

To-trinns transmisjon, høyt dreiemoment og lavt støynivå: Den unike totrinns transmisjonsstrukturen dobler dreiemomentet til dupleks snekkegir, samtidig som kjørestøyen holdes enda lavere. Enten det er presisjonsfinjustering av tunge verktøymaskiner eller kontinuerlig drift av stort transportutstyr, kan det enkelt håndteres. En matvarefabrikk i Guangdong sa at utstyret pleide å lage mye støy når de løp, men etter å ha byttet til produktene våre, er verkstedet mye roligere.
