Hvilke faktorer påvirker ytelsen til en hydraulisk sylinder for en hogstmaskin i feltoperasjoner?

På toppen av høstsesongen teller hvert minutt. En moderne skurtresker, med sitt komplekse utvalg av hydrauliske systemer, er avhengig av dusinvis av hydrauliske sylindre for å kontrollere alt fra redskapshøyden til snellehastigheten og losseskruen. Når enHarvester hydraulisk sylinderbegynner å fungere dårlig – reagerer tregt, lekker eller klarer ikke å holde posisjon – hele operasjonen er kompromittert. Maskinen må bremses ned, eller enda verre, stoppes for reparasjoner. I en sesong der værvinduene er smale og avlingsforholdene endres daglig, er ytelsen til disse sylindrene ikke bare en teknisk sak; det er et forretningskritisk spørsmål. Men hvilke faktorer avgjør om en Harvester Hydraulic Sylinder vil yte pålitelig dag etter dag under de tøffe forholdene på åkeren, eller om den vil bli en kilde til frustrasjon og nedetid?

Denne artikkelen gir en omfattende teknisk analyse av faktorene som påvirker Harvesters hydrauliske sylinders ytelse i virkelige landbruksoperasjoner. Vi vil utforske virkningen av tetningskvalitet, trusselen om forurensning, effekten av belastningssykling, viktigheten av riktig væskevedlikehold, og rollen til sylinderdesign og materialvalg. Med utgangspunkt i vår erfaring påRaydafon Technology Group Co., Limited, vil vi undersøke hvordan hver av disse faktorene bidrar til den generelle ytelsen og levetiden til de hydrauliske sylindrene som er avgjørende for moderne høsting. Enten du er en bonde, en flåtesjef eller en vedlikeholdstekniker, vil denne veiledningen hjelpe deg å forstå de skjulte kreftene som avgjør om de hydrauliske sylindrene dine vil bære deg gjennom innhøstingen eller forlate deg strandet i åkeren.

Innholdsfortegnelse

• 1. Hvordan definerer tetninger og smøring sylinderytelsen?
• 2. Hva gjør forurensning med en hydraulisk sylinder på en hogstmaskin?
• 3. Hvordan påvirker belastningssykling den hydrauliske sylinderens pålitelighet?
• 4. Hva er rollen til hydraulikkvæske i sylinderens levetid?
• 5. Hvilke tekniske spesifikasjoner betyr noe for feltytelsen?
• 6. Vanlige spørsmål (FAQ)
• 7. Konklusjon

1. Hvordan definerer tetninger og smøring sylinderytelsen?

Se for deg en Harvester Hydraulic Sylinder som et finjustert stempel som beveger seg i et polert rør. Tetningssystemet er det kritiske grensesnittet som holder høytrykkshydraulikkvæsken der den hører hjemme – på den ene siden av stempelet – og forhindrer at den lekker forbi. En forseglingssvikt er ikke bare en lekkasje; det er et tap av kontroll. De primære tetningene i en hydraulisk sylinder inkluderer stangtetningen, som hindrer væske i å lekke ut langs stempelstangen; stempeltetningen, som skiller de to trykkkamrene; og viskerpakningen, som skraper skitt og fuktighet fra stangen når den trekkes inn. Ytelsen til disse tetningene bestemmes av deres materialsammensetning, design og tilstanden til overflatene de kommer i kontakt med. I en høsteapplikasjon, hvor sylinderen kan bli utsatt for ekstreme temperaturer, støv og fuktighet, må tetningsmaterialet velges nøye. Polyuretantetninger, for eksempel, tilbyr utmerket slitestyrke og er ofte foretrukket for stangtetninger i landbruksapplikasjoner, mens PTFE-baserte tetninger er valgt for lav friksjon i høyhastighetsapplikasjoner.

Tilstanden til sylinderboringen og stempelstangoverflaten er like kritisk. En ripet eller risset stang kan kutte stangforseglingen, noe som fører til en rask lekkasje. På samme måte kan en grov boring skade stempeltetningen og redusere sylinderens effektivitet. I vår fabrikk bruker vi en kombinasjon av honing og rullepolering for å oppnå en overflatefinish på Ra 0,2-0,4 µm på boringen og en hardkrombelegg (50-70 µm tykk) på stangen. Denne kombinasjonen gir en jevn, slitesterk overflate som forlenger levetiden til tetningene. Smøring er det usynlige støttesystemet for tetningene. En tynn film av hydraulisk væske må opprettholdes mellom tetningen og stangen for å redusere friksjonen og forhindre slitasje. Hvis væsken er forurenset med vann eller partikler, kan den bryte ned denne filmen, noe som fører til økt slitasje og for tidlig forseglingssvikt. En godt designet sylinder vil ha et smørespor som holder på en liten mengde væske for å sikre en kontinuerlig film. Hos Raydafon har vi konstruert vår Harvester Hydraulic Sylinder med en optimert tetningsspordesign og overflatefinish som minimerer friksjon og maksimerer tetningens levetid, og sikrer pålitelig ytelse selv under de mest krevende feltforhold.

2. Hva gjør forurensning med en hydraulisk sylinder på en hogstmaskin?

Forurensning er den stille fienden til ethvert hydraulisk system, men det er spesielt skadelig i landbruksapplikasjoner der eksponering for smuss, støv og fuktighet er uunngåelig. En skurtresker opererer i en sky av støv og avlingsrester, og dens hydrauliske sylindre er konstant utsatt for disse forurensningene. Den vanligste og mest ødeleggende formen for forurensning er svevestøv - sand, støv og avlingsfragmenter. Disse partiklene kan komme inn i sylinderen gjennom stangtetningen, spesielt hvis viskerpakningen er skadet eller slitt. Når de er inne, fungerer partiklene som et slipemiddel, og sliper bort på stempelstangen, sylinderboringen og tetningene. Dette blir ofte referert til som "wire-trekking" av stangen, hvor de harde partiklene skårer stangoverflaten, noe som fører til en permanent lekkasjebane. I følge feltdata kan et enkelt sandkorn fanget mellom tetningen og stangen forårsake en lekkasje i løpet av timer.

Det vanligste inngangspunktet for forurensning er stangforseglingen, spesielt når viskerforseglingen er kompromittert. En slitt viskerforsegling lar støv samle seg på stangen, som deretter trekkes inn i sylinderen under tilbaketrekking. Et annet potensielt inngangspunkt er gjennom luftefiltre på det hydrauliske reservoaret, som, hvis det er tilstoppet eller skadet, kan tillate atmosfærisk støv å komme inn i systemet. Forurensningen kan føre til en rask nedgang i sylinderytelsen, inkludert uberegnelig bevegelse, lekkasje og eventuell fullstendig feil. En studie utført på en flåte av hogstmaskiner viste at maskiner med et proaktivt forurensningskontrollprogram – inkludert regelmessig oljeprøvetaking, luftfilterskift og bruk av høykvalitetstetninger – opplevde 60 % færre sylinderfeil enn de uten et slikt program. Fabrikken vår hos Raydafon Technology Group Co., Limited bruker førsteklasses viskerpakninger med dobbelleppedesign for å maksimere fjerningen av forurensninger fra stangen før de kan komme inn i sylinderen. I tillegg er vår Harvester hydrauliske sylinder designet med et beskyttende støvdeksel alternativ for ekstreme forhold, som gir et ekstra lag med forsvar mot forurensning.

Vannforurensning er en annen betydelig trussel. Vann kan komme inn i det hydrauliske systemet gjennom kondens eller direkte eksponering for regn eller nedvask. Vann i hydraulikkvæsken kan forårsake korrosjon av sylinderboringen og stangen, samt tetningene. Det reduserer også smøreevnen til væsken, noe som øker slitasjen. Den ideelle løsningen er å bruke en hydraulisk væske med god demulgerbarhet, slik at vann kan separeres og tømmes fra reservoaret. Regelmessig prøvetaking og analyse av hydraulikkvæsken kan oppdage tilstedeværelsen av vann og partikler, slik at korrigerende tiltak kan iverksettes før de kan forårsake betydelig skade. Regelmessig oljeanalyse er en hjørnestein i våre anbefalinger for forebyggende vedlikehold for Harvester Hydraulic Sylinder.

3. Hvordan påvirker belastningssykling den hydrauliske sylinderens pålitelighet?

Høsting er ikke en steady-state operasjon. Belastningene på en Harvester Hydraulic Sylinder endrer seg konstant når maskinen beveger seg gjennom åkeren. Toppen må heves og senkes, haspelhastigheten må justeres, og skruen må forlenges. Hver av disse bevegelsene skaper en belastningssyklus: sylinderen strekker seg ut, holder posisjon og trekker seg deretter tilbake. I løpet av en høstsesong kan en enkelt sylinder sykle tusenvis av ganger, fra noen få meter til full slaglengde. Dette er kjent som tretthetsbelastning, og det er en primær årsak til sylindersvikt over tid.

For å forstå virkningen av belastningssykling, må vi vurdere påkjenningene på komponentene. Stempelstangen utsettes for strekk- og trykkspenninger når den forlenges og trekkes tilbake. Pakningene opplever trykk og friksjon. Metallkomponentene, spesielt stempelstangen og sylinderhodet, utsettes for utmattingsbelastning fra disse syklusene. Over tid kan det utvikles mikrosprekker som fører til feil. Sylinderens evne til å tåle belastningssykling avhenger av dens design og materialene som brukes. En større stempelstangdiameter gir for eksempel større motstand mot knekking under trykkbelastning. En dobbeltvirkende sylinder, som bruker hydraulisk trykk for både forlengelse og tilbaketrekking, gir mer kontrollert bevegelse og kan bedre håndtere støtbelastninger enn en enkeltvirkende sylinder. I tillegg kan sylinderens monteringsstil påvirke dens evne til å håndtere sidebelastninger, som er vanlig ved høsting. Utformingen og materialet til stempelstangen er også kritisk. Høyfast stål med gode utmattingsegenskaper, som 42CrMo4 eller 4140, brukes ofte i høysyklusapplikasjoner. Dette er materialet vi spesifiserer i vår Harvester Hydraulic Sylinder hos Raydafon.

For å bestemme den forventede levetiden til en sylinder under syklisk belastning, bruker ingeniører beregninger basert på spennings-levetid (S-N) tilnærming eller bruddmekanikk. Materialets utholdenhetsgrense er en nøkkelfaktor. Sylinderens lastbane må utformes for å minimere spenningskonsentrasjoner, som kan fungere som initieringspunkter for utmattingssprekker. Bruken av filetradier, i stedet for skarpe hjørner, ved kryssene mellom sylinderhodet og strekkstengene (eller flensen) er avgjørende. Stempelstangen må være konstruert for å tåle maksimal forventet sidebelastning uten å knekke. Under virkelige forhold kan en godt designet Harvester hydraulikksylinder tåle millioner av sykluser. En sylinder som svikter for tidlig på grunn av tretthet er ofte et resultat av en materialfeil, en konstruksjonsfeil (for eksempel et spenningsstiger) eller en uventet overbelastning. Følgende tabell sammenligner utmattingsytelsen til forskjellige stempelstangmaterialer under typiske høstebelastninger.

4. Hva er rollen til hydraulikkvæske i sylinderens levetid?

Hydraulikkvæske er livsnerven i systemet, men det er ofte den mest forsømte komponenten. Væsken tjener flere kritiske funksjoner: den overfører kraft, smører bevegelige deler, gir korrosjonsbeskyttelse og bidrar til å avkjøle systemet. Viskositeten og renheten til hydraulikkvæsken har en direkte innvirkning på ytelsen til Harvester Hydraulic Sylinder. Hvis væsken er for tyktflytende, vil sylinderen bevege seg sakte og systemet vil være ineffektivt. Hvis væsken er for tynn, vil den interne lekkasjen i sylinderen øke, noe som fører til tap av kraft og posisjoneringsnøyaktighet. Væskens viskositetsindeks, som indikerer hvor mye dens viskositet endres med temperaturen, er spesielt viktig i høstingsapplikasjoner, der systemet kan operere i et bredt temperaturområde.

Regelmessig væskevedlikehold er avgjørende for lang levetid på sylinderen. Væsken må holdes ren og fri for forurensninger, og den må skiftes ut med produsentens anbefalte intervaller. Bruken av et filter av høy kvalitet, både i returledningen og sugeledningen, er avgjørende for å holde systemet rent. I tillegg til mekanisk filtrering må væskens kjemiske egenskaper overvåkes. Væskens antislitasjeadditiver, korrosjonshemmere og oksidasjonsstabilitet er avgjørende for å beskytte sylinderen og resten av systemet. Hvis væsken får oksidert, kan den danne slam og lakk, som kan tette ventiler og skade tetninger. Hvis tilsetningsstoffene er oppbrukt, vil ikke væsken gi nødvendig beskyttelse mot slitasje og korrosjon. Tilstanden til hydraulikkvæsken bør testes med jevne mellomrom for viskositet, vanninnhold og partikkelantall. Dette er den eneste måten å sikre at væsken fungerer som nødvendig. Hos Raydafon Technology Group Co., Limited, anbefaler vi et væskeanalyseprogram for alle kunder med høybrukshøstere, som gir en enkel og effektiv måte å overvåke helsen til det hydrauliske systemet og forutsi behovet for oljeskift eller annet vedlikehold.

En vanlig misforståelse er at hydraulikkvæske kun må skiftes når den ser skitten ut. I praksis blir væskens ytelse ofte forringet før noen synlig endring skjer. Nedbrytningen av tilsetningspakken kan måles gjennom oljeanalyse. Et høyt syretall indikerer for eksempel at oljen oksiderer og bør skiftes. Regelmessig væskeanalyse gir et klart bilde av væskens helse og muliggjør planlagt vedlikehold, og forhindrer uventede sylinderfeil. Følgende tabell oppsummerer den anbefalte væskevedlikeholdsplanen for en Harvester Hydraulic Sylinder som brukes i typiske feltoperasjoner.

5. Hvilke tekniske spesifikasjoner betyr noe for feltytelsen?

For å velge riktig hydraulikksylinder for en gitt applikasjon, må ingeniører og utstyrsledere vurdere de viktigste tekniske spesifikasjonene nøye. Disse spesifikasjonene definerer sylinderens fysiske egenskaper og dens kompatibilitet med maskinens hydrauliske system. Den mest grunnleggende spesifikasjonen er sylinderens borestørrelse (den indre diameteren til sylinderrøret), som bestemmer den teoretiske kraften sylinderen kan generere ved et gitt trykk. En større sylinder kan utøve mer kraft, men den kan være tregere og kreve mer væskevolum. Stempelstangens diameter påvirker sylinderens knekkmotstand og dens hastighet ved tilbaketrekningsslaget, da stangen reduserer stempelets effektive areal.

Sylinderens slaglengde må tilpasses det nødvendige bevegelsesområdet til redskapet den styrer. Driftstrykket, typisk målt i bar eller PSI, bestemmes av maskinens hydrauliske system. Sylinderen må være klassifisert for å tåle det maksimale trykket systemet kan produsere. Tetninger må spesifiseres for å opprettholde sin integritet ved driftstrykk og temperatur. Sylinderens monteringsstil (f.eks. pinnefeste, flensfeste, tappfeste) bestemmer hvordan den festes til maskinen, og monteringen må velges for å matche belastningene og spenningsbanen.

I tillegg til kjernespesifikasjonene, må ingeniøren vurdere tilstedeværelsen av spesialiserte funksjoner, for eksempel en innebygd dempingsanordning, som kontrollerer sylinderens hastighet på slutten av slaget, eller en låseventil, som hindrer sylinderen i å drive under belastning. Materialet til sylinderrøret og stempelstangen er avgjørende for utmattelseslevetid og korrosjonsbestandighet. Tabellen nedenfor gir en sammenligning av typiske spesifikasjoner for Harvester hydraulikksylinder for ulike maskintyper, og viser hvordan kravene varierer fra applikasjon.

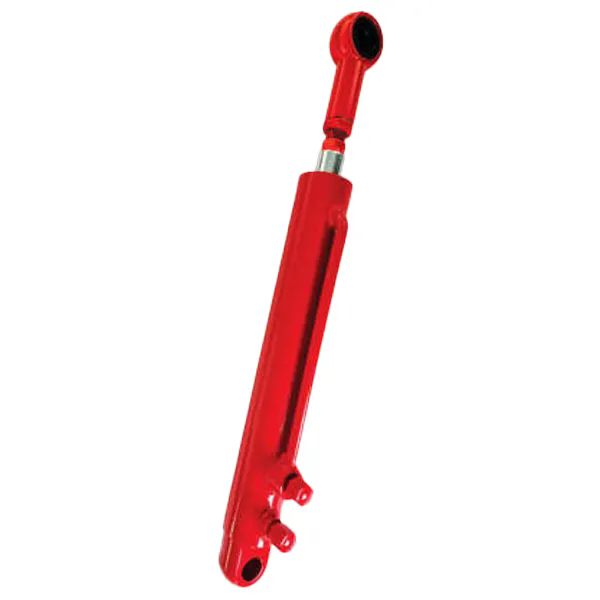

Hos Raydafon er vår Harvester hydrauliske sylinder designet for å møte de krevende kravene til landbruksoperasjoner. Vi tilbyr et komplett utvalg av borestørrelser, slaglengder og monteringsstiler for å imøtekomme de spesifikke behovene til skurtreskere, fôrhøstere og annet innhøstingsutstyr. Sylindrene våre har induksjonsherdede 42CrMo4 stempelstenger, som gir eksepsjonell styrke og motstand mot tretthet og slag. Vi bruker høykvalitets polyuretanstangtetninger og PTFE-stempeltetninger, som sikrer en pålitelig tetning over et bredt spekter av temperaturer og trykk. Hver sylinder er testet for å sikre at den oppfyller våre strenge kvalitetsstandarder før den forlater fabrikken vår.

6. Vanlige spørsmål (FAQ)

Spørsmål 1: Hvor ofte bør tetningene i en hydraulisk sylinder på en hogstmaskin skiftes?

Svar: Intervallet for utskifting av tetninger for en Harvester Hydraulic Sylinder avhenger av flere faktorer, inkludert driftstimene, driftsmiljøet og tilstanden til hydraulikkvæsken. Som en generell retningslinje anbefaler vi å inspisere sylinderpakningene i begynnelsen av hver høstesesong. Hvis sylinderen viser tegn på lekkasje, eller hvis stangen ser ut som en rift eller riper, bør tetningene skiftes. I praksis krever mange hogstmaskiner utskifting av tetning hver 1.500. til 2.500. driftstime. Vår fabrikk hos Raydafon Technology Group Co., Limited tilbyr tetningssett og detaljerte installasjonsinstruksjoner for alle våre sylindre. Et regelmessig inspeksjonsprogram er den beste måten å bestemme riktig intervall for dine spesifikke driftsforhold.

Spørsmål 2: Hva er den vanligste årsaken til intern lekkasje i en hydraulisk sylinder?

Svar: Den vanligste årsaken til intern lekkasje i en Harvester Hydraulic Sylinder er en slitt eller skadet stempelpakning. Stempeltetningen skiller de to trykkkamrene i sylinderen. Når tetningen slites, kan hydraulikkvæske lekke fra høytrykksiden til lavtrykkssiden, noe som resulterer i tap av kraft og hastighet. Dette er ofte forårsaket av forurenset hydraulikkvæske, som fungerer som et slipemiddel og sliter ned tetningen. I mange tilfeller vil sylinderen fortsatt se ut til å være lekkasjefri utvendig, men den indre lekkasjen vil vise seg som en langsom, krypende bevegelse av sylinderstangen. Problemet kan oppdages gjennom en enkel lekkasjetest, og løsningen er å erstatte stempeltetningen og sikre at hydraulikkvæsken er ren.

Spørsmål 3: Hvordan kan jeg forhindre at fuktighet kommer inn i den hydrauliske sylinderen min?

Svar: Fuktighet kan komme inn i en Harvester Hydraulic Sylinder gjennom flere veier. Den vanligste veien er gjennom stangtetningen og viskerforseglingen under fuktige forhold. Den andre veien går gjennom luftefilteret på det hydrauliske reservoaret. For å forhindre inntrengning av fuktighet, sørg for at luftefilteret er rent og fungerer som det skal. En tørkemiddelpuster kan brukes til å aktivt fjerne fuktighet fra luften som kommer inn i reservoaret. Sjekk også sylinderen regelmessig for tegn på vann i oljen, for eksempel melkeaktig utseende. Hvis det er vann, tøm og skift ut væsken. Bruk av høykvalitets hydraulikkvæske med god demulgerbarhet vil bidra til å skille vann fra oljen, slik at den kan dreneres fra reservoaret. Unngå i tillegg å bruke høytrykksspyling på sylinderpakningene, da dette kan tvinge vann forbi tetningene.

Spørsmål 4: Hva betyr "slaglengde"-spesifikasjonen for en hydraulisk sylinder?

Svar: Slaglengden er den maksimale avstanden stempelstangen kan bevege seg fra sin helt tilbaketrukket posisjon til sin helt utstrakte posisjon. Denne spesifikasjonen bestemmer bevegelsesområdet som sylinderen kan gi. Når du velger en Harvester Hydraulic Sylinder, må slaglengden tilpasses den nødvendige bevegelsen til redskapet. For eksempel må løftesylinderen på en skurtresker ha en slaglengde som er lang nok til at samlebordet kan heves til full transporthøyde. Hvis slaglengden er for kort, vil ikke redskapet bevege seg gjennom hele bevegelsesområdet. Hvis den er for lang, kan sylinderen bunne ut eller strekke seg utover det nødvendige området. Fabrikken vår hos Raydafon Technology Group Co., Limited tilbyr et bredt spekter av slaglengder som passer til ulike høsteapplikasjoner.

Spørsmål 5: Kan en hydraulisk sylinder på en hogstmaskin bygges om, eller må den skiftes?

Svar: Ja, en Harvester hydraulisk sylinder kan vanligvis bygges om. Gjenoppbyggingsprosessen innebærer å demontere sylinderen, inspisere alle komponenter og erstatte slitte eller skadede deler. De vanligste delene som skiftes ut under en ombygging er tetningene (stangtetning, stempeltetning, viskerforsegling), stangen (hvis skåret eller bøyd) og sylinderrøret (hvis skadet). Å bygge om en sylinder er ofte betydelig rimeligere enn å kjøpe en ny sylinder og er en vanlig praksis for å forlenge levetiden til utstyret. Vår fabrikk hos Raydafon Technology Group Co., Limited tilbyr ombyggingssett og ombyggingstjenester for vår Harvester hydrauliske sylinder.

7. Konklusjon

Ytelsen til en Harvester Hydraulic Sylinder i feltoperasjoner bestemmes av et komplekst samspill av faktorer: tetningskvalitet, forurensningskontroll, laststyring, væskevedlikehold og designspesifikasjoner. Hver faktor spiller en kritisk rolle for å sikre at sylinderen gir pålitelig, effektiv og langvarig service i det krevende miljøet med en arbeidshøst. Ved å forstå disse faktorene kan ingeniører, utstyrsledere og operatører ta informerte beslutninger for å maksimere ytelsen og levetiden til deres hydrauliske utstyr. Et omfattende vedlikeholdsprogram, proaktiv kontamineringskontroll og valg av komponenter av høy kvalitet er avgjørende for å oppnå optimal ytelse.

Hos Raydafon Technology Group Co., Limited, har vi over et tiår med erfaring i å produsere høykvalitets hydrauliske komponenter for landbruksindustrien. Vår Harvester hydrauliske sylinder er designet og produsert for å møte de høyeste standardene for ytelse og pålitelighet, ved bruk av førsteklasses materialer, presisjonsmaskinering og streng kvalitetskontroll. Vi er forpliktet til å gi våre kunder de best mulige løsningene for deres hydrauliske behov. Hvis du har spørsmål angående valg eller vedlikehold av en hydraulisk sylinder for høsteutstyret ditt, vennligst kontakt vårt ekspertteam.

Kontakt Raydafon Technology Group Co., Limited i dagfor å lære mer om vår Harvester Hydraulic Sylinder og hvordan den kan forbedre påliteligheten og effektiviteten til dine innhøstingsoperasjoner.
