Hvordan fungerer en styrehydraulikksylinder på røft terreng?

En hjullaster klorer seg gjennom en gjørmete byggeplass. En traktor som krysser en steinete åsside. En militær lastebil som navigerer på en sporete grusvei. I hvert av disse scenariene er den hydrauliske styresylinderen komponenten som omsetter førerens innspill til presis, kontrollert bevegelse av hjulene. I ulendt terreng er denne oppgaven langt mer krevende enn på asfaltert vei. Sylinderen må overvinne hindringer, absorbere støtbelastninger og opprettholde kontrollen når underlaget under dekkene er ujevnt, mykt eller ustabilt. Et styresystem som fungerer perfekt på asfalt kan svikte fullstendig når terrenget blir ulendt. Styrets hydrauliske sylinder er nøkkelen til å opprettholde kontrollen under disse utfordrende forholdene.

Spørsmålet om hvordan en styrehydraulikksylinder fungerer i ulendt terreng er et spørsmål om kraft, tilbakemelding og holdbarhet. Sylinderen må generere nok kraft til å snu hjulene mot motstanden fra bakken. Den må gi operatøren tilbakemeldingene som trengs for å føle terrenget. Den må tåle støtbelastninger og vibrasjoner som er iboende for terrengkjøring. Og den må gjøre alt dette pålitelig, dag etter dag, i miljøer som er skitne, våte og slitende. Denne artikkelen vil undersøke utformingen og driften av den hydrauliske styresylinderen i tøft terreng. Vi vil dekke kraftdynamikken, tetningssystemene, materialene og konstruksjonen, og de spesifikke egenskapene som muliggjør pålitelig ytelse. Vi vil også gi detaljerte spesifikasjoner for vårHydraulisk styringssylinderprodukter fra vår fabrikk hos Raydafon Technology Group Co., Limited.

Innholdsfortegnelse

• 1. Hva er en styringshydraulisk sylinder og hvordan fungerer den?
• 2. Hvordan påvirker ulendt terreng kravene til styrekraft?
• 3. Hvilke tetningssystemer beskytter mot forurensning?
• 4. Hvordan absorberer sylinderdesign støtbelastninger?
• 5. Hvilke materialer og overflater sikrer holdbarhet?
• 6. Hva er nøkkelspesifikasjonene for en styringshydraulisk sylinder?
• 7. Vanlige spørsmål (FAQ)
• 8. Konklusjon

1. Hva er en styringshydraulisk sylinder og hvordan fungerer den?

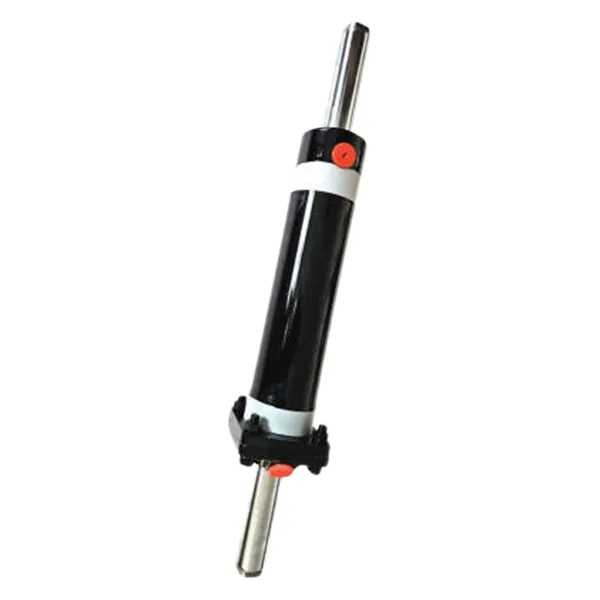

En styrehydraulisk sylinder er en hydraulisk aktuator som konverterer hydraulisk trykk til lineær kraft for å styre hjulene på et kjøretøy eller en maskin. Det er en dobbeltvirkende sylinder, noe som betyr at den kan generere kraft i begge retninger – forlenges for å styre i én retning og trekkes tilbake for å styre i den andre. Sylinderen er koblet til styreleddet, som overfører kraften til hjulene. Når operatøren dreier på rattet, leverer en hydraulisk pumpe trykksatt væske til den ene siden av stempelet, noe som får stangen til å forlenge eller trekke seg tilbake. Bevegelsen av stangen skyver eller trekker styreleddet, og snur hjulene. Sylinderen styres av en styreventil, som styrer strømmen av hydraulikkvæske basert på operatørens innspill.

I ulendt terreng er betjeningen av den hydrauliske styresylinderen mer kompleks enn på flatt underlag. Hjulene blir konstant avbøyd av hindringer, og styreleddet utsettes for krefter fra flere retninger. Sylinderen må kunne opprettholde kontrollen til tross for disse forstyrrelsene. Dette krever en robust design, presis produksjon og høykvalitets forsegling. Tabellen nedenfor oppsummerer nøkkelfunksjonene til en styringshydraulisk sylinder og designfunksjonene som muliggjør dem.

PåRaydafon Technology Group Co., Limited, produserer fabrikken vår styrehydraulikksylindre spesielt utviklet for tøft terreng. Vi bruker materialer med høy styrke, presisjonsmaskinering og avanserte tetningssystemer for å sikre pålitelig ytelse under de mest krevende forhold. Vårt ingeniørteam jobber tett med kundene for å forstå deres spesifikke krav og for å gi den optimale sylinderdesignen.

2. Hvordan påvirker ulendt terreng kravene til styrekraft?

Røft terreng øker dramatisk kraften som kreves for å styre et kjøretøy. På jevn vei bestemmes styrekraften først og fremst av friksjonen mellom dekkene og veibanen, og innrettingen av forhjulene. I ulendt terreng kommer ytterligere krefter inn. Hjulene kan være festet mot steiner, innebygd i gjørme eller skjøvet sidelengs av hjulspor. Styrets hydrauliske sylinder må overvinne disse kreftene for å snu hjulene. Kraften som kreves kan være flere ganger høyere enn på en asfaltert vei. Dette betyr at sylinderen må dimensjoneres med et større stempelareal eller et høyere driftstrykk for å generere nødvendig kraft. Tabellen nedenfor illustrerer forskjellen i krav til styrekraft mellom jevnt og ulendt terreng for en typisk hjullaster.

På fabrikken vår designer vi våre styrehydraulikksylindre for å møte kraftkravene til de mest krevende terrengapplikasjonene. Vi tilbyr en rekke stempeldiametre og trykkklassifiseringer for å passe forskjellige kjøretøystørrelser og terrengforhold. Vårt ingeniørteam kan beregne den nødvendige styrekraften for din spesifikke applikasjon og anbefale de riktige sylinderspesifikasjonene.

3. Hvilke tetningssystemer beskytter mot forurensning?

Forurensning er fienden til ethvert hydraulisk system, og det er spesielt problematisk for en styrehydraulisk sylinder som opererer i ulendt terreng. Smuss, støv, gjørme og vann er konstant tilstede og kan komme inn i sylinderen gjennom stangpakningen hvis den ikke er ordentlig beskyttet. Når de først er inne, kan disse forurensningene skade tetningene, skrape stang- og tønneoverflatene og føre til at sylinderen lekker eller setter seg fast. For å forhindre dette må en styrehydraulikksylinder for terrengbruk være utstyrt med et robust tetningssystem som inkluderer en viskertetning, en stangtetning og en stempeltetning. Viskerforseglingen, også kjent som en skraper, er den første forsvarslinjen. Den fjerner smuss og rusk fra stangen når den trekkes tilbake, og hindrer den i å komme inn i sylinderen. Stangetetningen er den primære trykktetningen. Den hindrer hydraulikkvæske i å lekke ut langs stangen. Stempeltetningen forhindrer væske i å lekke over stempelet. Tabellen nedenfor oppsummerer tetningssystemets komponenter og deres funksjoner.

Hos Raydafon bruker vi kun høykvalitetspakninger fra anerkjente produsenter. Fabrikken vår har lang erfaring med å velge riktige tetningsmaterialer for off-road-applikasjoner, med tanke på faktorer som forurensningstype, driftstemperatur og trykk. Vi tilbyr også stangbelegg, som hard krom eller keramikk, som forbedrer ytelsen til viskertetningen og forlenger levetiden til sylinderen.

4. Hvordan absorberer sylinderdesign støtbelastninger?

I ulendt terreng utsettes en styrehydraulikksylinder for støtbelastninger som kan være mange ganger høyere enn normal betjeningskraft. Disse sjokkbelastningene oppstår når hjulene treffer en hindring, for eksempel en stein eller en kantstein, og kraften overføres tilbake gjennom styreleddet til sylinderen. Hvis sylinderen ikke er designet for å absorbere disse støtene, kan tetningene bli skadet, stangen kan bøye seg og sylinderen kan svikte. For å forhindre dette, må en styrehydraulikk sylinder for terrengbruk ha funksjoner som absorberer og avleder sjokkenergi. Den vanligste funksjonen er end-of-slag-demping. Dette er et design som fanger et lite volum av hydraulikkvæske på slutten av stempelslaget, og skaper en hydraulisk pute som bremser stempelet og absorberer støtet. En annen funksjon er bruken av en avlastningsventil i den hydrauliske kretsen, som åpner for å frigjøre trykk når en sjokkbelastning oppstår, og beskytter sylinderen mot overtrykk. Tabellen nedenfor oppsummerer støtdempingsfunksjonene og deres funksjoner.

På fabrikken vår designer vi våre styrehydraulikksylindre med ende-på-slag-demping som standardfunksjon. Vi tilbyr også valgfrie avlastningsventiler og forsterkede monteringer for de mest krevende bruksområdene. Vårt ingeniørteam kan analysere sjokkbelastningene i din spesifikke applikasjon og anbefale de riktige designfunksjonene for å sikre pålitelig ytelse.

5. Hvilke materialer og overflater sikrer holdbarhet?

Holdbarheten til en styrehydraulikksylinder i ulendt terreng avhenger av materialene og finishene som brukes i konstruksjonen. Sylinderløpet skal være laget av høyfast stål som tåler driftstrykket og sjokkbelastningene. Stempelstangen må være laget av et materiale som motstår bøyning og slitasje. Stangoverflaten må være herdet og belagt for å motstå slitasje og korrosjon. Tetningene må være laget av materialer som motstår forurensning og ekstreme temperaturer. Tabellen nedenfor oppsummerer materialene og finishene som brukes i våre styrehydraulikksylindre.

Hos Raydafon bruker vi kun materialer av høy kvalitet i våre styrehydraulikksylindre. Fabrikken vår har utstyret og ekspertisen til å maskinere, sveise og montere sylindre til de høyeste standarder. Vi tilbyr også en rekke overflatebehandlinger, inkludert hardforkromning, keramisk belegg og epoksymaling, for å sikre at sylindrene våre tåler de tøffeste miljøene.

6. Hva er nøkkelspesifikasjonene for en styringshydraulisk sylinder?

Nøkkelspesifikasjonene for en styrehydraulisk sylinder inkluderer borediameteren, stangdiameteren, slaglengden, driftstrykket, monteringstypen og portstørrelsen. Tabellen nedenfor gir et sammendrag av de typiske spesifikasjonene for våre styrehydraulikksylindre.

På vår fabrikk produserer vi styrehydraulikksylindre for å oppfylle disse spesifikasjonene og mer. Vi kan tilpasse sylinderen for å passe spesifikke kjøretøykrav, inkludert spesielle monteringskonfigurasjoner, spesielle portstørrelser og spesielle tetningsmaterialer. Vårt ingeniørteam kan bistå med utvelgelsesprosessen og gi detaljerte tekniske data for prosjektet ditt.

7. Vanlige spørsmål (FAQ)

Spørsmål 1: Hvordan vet jeg om den hydrauliske styringssylinderen min svikter?

Svar: Tegnene på en sviktende styringshydraulikksylinder inkluderer overdreven slark i styringen, problemer med å dreie hjulene, hydraulikkvæskelekkasje rundt stangen eller endestykkene og uvanlige lyder under styringen. Hvis du merker noen av disse symptomene, bør sylinderen inspiseres av en kvalifisert tekniker. Tidlig oppdagelse kan forhindre mer omfattende skader og kostbare reparasjoner.

Spørsmål 2: Kan en styringshydraulikksylinder repareres, eller må den skiftes?

Svar: I mange tilfeller kan en styrehydraulikk sylinder repareres. Den vanligste reparasjonen er utskifting av tetningene. Hvis stangen er bøyd eller tønnen er skadet, kan reparasjonen bli mer omfattende. Hos Raydafon Technology Group Co., Limited, tilbyr vi full reparasjons- og rekondisjoneringstjeneste for våre sylindre. Vi kan gjenopprette en sylinder til som ny tilstand til en brøkdel av prisen for en ny sylinder.

Spørsmål 3: Hva er forskjellen mellom en enkeltvirkende og en dobbeltvirkende hydraulisk styresylinder?

Svar: En enkeltvirkende sylinder bruker hydraulisk trykk for å styre i én retning og er avhengig av en returfjær eller kraften fra styreleddet for å gå tilbake til midtstilling. En dobbeltvirkende sylinder bruker hydraulisk trykk for å styre i begge retninger. Dobbeltvirkende sylindre er mer vanlig i tungt utstyr fordi de gir positiv kontroll i begge retninger og er mer responsive.

Spørsmål 4: Hvor ofte bør en styrehydraulikk sylinder inspiseres?

Svar: Inspeksjonsfrekvensen avhenger av applikasjonen og driftsforholdene. For tungt utstyr som opererer i ulendt terreng, anbefaler vi en visuell inspeksjon daglig, en detaljert inspeksjon månedlig og en full overhaling hvert 2.-3. år eller etter et spesifisert antall driftstimer. Inspeksjonen bør omfatte sjekk for lekkasjer, verifisering av stangoverflatens tilstand, sjekk av hydraulikkvæsken for forurensning og testing av styreresponsen.

Spørsmål 5: Kan jeg bruke en standard hydraulisk sylinder for styring i ulendt terreng?

Svar: Nei, en standard hydraulisk sylinder egner seg ikke for styring i ulendt terreng. Styresylindere for off-road-applikasjoner krever spesielle funksjoner som end-of-slag-demping, kraftige stenger og robuste tetningssystemer for å tåle støtbelastninger og forurensning. Bruk av en standard sylinder vil resultere i for tidlig feil og potensielle sikkerhetsfarer. Bruk alltid en sylinder som er spesielt utviklet for styreapplikasjoner.

8. Konklusjon

Styrets hydrauliske sylinder er en kritisk komponent for ethvert kjøretøy eller maskin som opererer i ulendt terreng. Den må generere høy kraft, motstå forurensning, absorbere støtbelastninger og gi pålitelig ytelse under de mest krevende forhold. Hos Raydafon Technology Group Co., Limited har fabrikken vår ekspertise og utstyr til å produsere styrehydraulikksylindre som oppfyller disse kravene. Vi bruker materialer med høy styrke, presisjonsmaskinering og avanserte tetningssystemer for å sikre at sylindrene våre leverer pålitelig ytelse og lang levetid. Enten du designer et nytt terrengkjøretøy eller vedlikeholder en eksisterende flåte, kan vi tilby sylinderen du trenger.

Vårt ingeniørteam er tilgjengelig for å bistå med utvelgelsesprosessen og for å gi detaljerte tekniske data for prosjektet ditt. Vi kan beregne nødvendig styrekraft, anbefale passende sylinderspesifikasjoner og gi veiledning om installasjon og vedlikehold. Vår forpliktelse til kvalitet og kundetilfredshet har gjort oss til en pålitelig partner for produsenter av terrengutstyr over hele verden.

Kontakt Raydafon Technology Group Co., Limited i dagfor å diskutere kravene til styringshydraulikksylinderen og oppdage hvordan sylindrene våre kan forbedre ytelsen og påliteligheten til terrengutstyret ditt.
