Crane Luffing Hydraulisk Sylinder
  • Crane Luffing Hydraulisk SylinderCrane Luffing Hydraulisk Sylinder
  • Crane Luffing Hydraulisk SylinderCrane Luffing Hydraulisk Sylinder

Crane Luffing Hydraulisk Sylinder

Raydafon kransylinder er bomvinkelkontrollsylinderen for mobilkraner og havnemaskineri. Referansemodell ZXSTC1000S.2.5-00: Φ320 boring, Φ280 stang, 4000 mm slaglengde, 4750 mm installasjonsavstand, 32 MPa arbeidstrykk, 3000 kN sanntids dynamisk skyvekraft, 1522 kg enhetsvekt. Kroppen er 7-pass formsmidd av høystyrkelegert stål av luftfartskvalitet, dobbeltaldret for å stabilisere strekkfastheten over 1250 MPa. Trippel progressiv tetning med Tyskland-importert perfluoroether gummi komposittring og 5 μm avtrappet støvleppe. Integrert elektrohydraulisk servo med ±0,03 mm magnetostriktiv posisjonstilbakemelding for 0,08 mm/s stabilitet med ultralav hastighet. 5000 timers vedlikeholdsfri syklus. Tilpasset boring Φ50-500 mm, salt-spray og støvbestandig. MOQ 5 enheter, 45-60 dagers bulk ledetid. Send kranmodell, skyvekraftbehov og mengde for tilbud.
Crane Luffing · Modell ZXSTC1000S.2.5-00

Hydraulisk sylinder for skreddersydd kranløft for mobile kraner og havnemaskiner — OEM-produsent direkte forsyning

Den hydrauliske sylinderen som styrer bomvinkelen på mobilkraner. Raydafon bygger den med en dobbeltvirkende flertrinns teleskopisk design som strekker seg over lange avstander og trekkes tilbake kompakt. Karosseriet er 7-pass formsmidd av høystyrkelegert stål av luftfartskvalitet og dobbeltaldret for å stabilisere strekkstyrken over 1250 MPa. Trippel progressiv forsegling og en magnetostriktiv servomodul håndterer saltspray-, støv- og presisjonskravene til havne- og vindkraftsykluser.

3000 kN Dynamisk skyvekraft i sanntid
32 MPa Arbeidspress
Φ320×Φ280 Boring × stang
4000 mm Slag
5000 t Vedlikeholdsfri
Referansemodell

ZXSTC1000S.2.5-00 — Full spesifikasjon

Referansemodellen er en ekte produksjonskonfigurasjon som brukes for tungløftende mobilkran-luffing-kretser. Tilpasset boring og slag er tilgjengelig på samme tegneprosess.

Sylindernavn Tegningsnummer Bore ΦD Stang Φd Slag S Installer. L Trykk Havn Vekt
Luffing hydraulisk sylinder ZXSTC1000S.2.5-00 Φ320 Φ280 4000 mm 4750 mm 32 MPa 2-M27×2
4-G1/4
1522 kg

Krankretser med forskjellig skyvekraft eller monteringsmønstre kan produseres mot din tegning. Send kranmerke og modell, nødvendig skyvekraft og en monteringstegning. For det bredere utvalget av mobilkransylindere, seHydrauliske sylindre for mobil krankategori.

Teknisk dypdykk

Fire teknologier som gjør denne sylinderen annerledes

01

Adaptiv lastkontroll i full tilstand

Sylinderkroppen er smidd av materiale av luftfartskvalitet. Raydafon bruker et spesialtilpasset høyfast legert stål som går gjennom syv formsmiingspass og deretter dobbeltaldrende varmebehandling. Dobbeltaldringen stabiliserer materialstrukturen slik at strekkstyrken holder over 1250 MPa. På en 3000 kN skyvekraftsylinder som kjører kontinuerlige løftesykluser, er denne kornstrukturen det som holder utmattelseslevetiden stabil under 32 MPa trykk.

≥1250 MPa strekk
02

Presisjonsservokontroll på mikronnivå

Raydafons ingeniørteam utviklet en integrert elektrohydraulisk servomodul som erstatter det tradisjonelle separate ventilkontrolloppsettet. Ventilgruppen bruker servoventilkjerner av luftfartskvalitet og en magnetostriktiv forskyvningssensor med ±0,03 mm nøyaktighet. Denne kombinasjonen støtter stabil drift med ultralav hastighet ved 0,08 mm/s, slik at operatøren kan plassere bommen uten stick-slip eller oversving under finlastingsoperasjoner.

±0,03 mm sensornøyaktighet
03

Ekstremt miljø med lang levetid

Havnemaskineri ser salttøyerosjon. Metallurgisk utstyr ser høytemperaturstøv. Raydafon bygde en trippel progressiv tetningsbeskyttelsesstruktur for begge. Hovedtetningen er en komposittring av perfluoreter-gummi importert fra Tyskland med dobbeltleppedesign for toveis trykkkompensering. Mellomlaget bruker en avtrappet støvleppe som fanger opp faste partikler større enn 5 μm. Anti-forurensningsevnen er 40 % høyere enn en tradisjonell enkeltleppetetning. Kombinert syklus er vurdert til 5000 timer vedlikeholdsfri.

5 μm støvleppe
04

Energieffektivt optimalisert hydraulikksystem

Raydafons energibesparende design kommer fra å analysere hvordan anleggsmaskiner faktisk går. Differensialamplitudekretsen reduserer sirkulasjonsvolumet for hydraulikkolje med 35 % under tomgangsforhold. Kombinert med en høyeffektiv permanentmagnet synkronmotorpumpegruppe, synker systemets omfattende energiforbruk med 28 % sammenlignet med den tradisjonelle løsningen. På en kran som kjører 8-timers skift, betyr det en målbar reduksjon i drivstof- eller batteriforbruk.

-28 % systemenergi

Hvorfor Raydafon Crane Luffing Hydrauliske Sylindre

A

20 år i det hydrauliske feltet

Raydafon har produsert hydrauliske sylindre i to tiår. Ingeniørteamet utvikler sylinderen, servomodulen og tetningssystemet internt, slik at spesifikasjonsendringer håndteres ved kilden, ikke gjennom eksterne leverandører.

B

Full kontroll fra smiing til montering

Kroppssmiing, varmebehandling, honing, forkromning, tetningsmontering og trykktesting skjer i Raydafon-anlegget. Det holder sporbarheten intakt og reduserer batch-avviket du får fra flere leverandører.

C

Direkte fabrikkpriser

Selges under en direktesalgsmodell. Sammenlignbar ytelse til omtrent 60 % av prisen for europeiske og amerikanske merker på samme spesifikasjonsnivå. Ingen handelsmargin lagt til mellom fabrikken og kjøperen.

D

Tilpasning med full spesifikasjon

Sylinderboringsdiametre fra Φ50 mm til Φ500 mm kan spesialbygges. Slag, installasjonsavstand, porttype og monteringsmønster er produsert mot tegningen din, slik at ikke-standard kranmodeller kan matches nøyaktig.

E

Validert i havne- og vindkraftforhold

Det trippelforseglingssystemet og servomodulen er bygget for saltspray i havnemaskiner og tungløft med vindkraft. Designet retter seg mot ekte arbeidsplasser, ikke laboratorieforhold.

F

OEM-støtte

Send et kranmerke og modell, eller et tegningsnummer. Raydafon reverserer, prøver og siterer en tilpasset batch på samme tegning. Støtter private label-emballasje for OEM-kunder.

Dimensjonstegninger

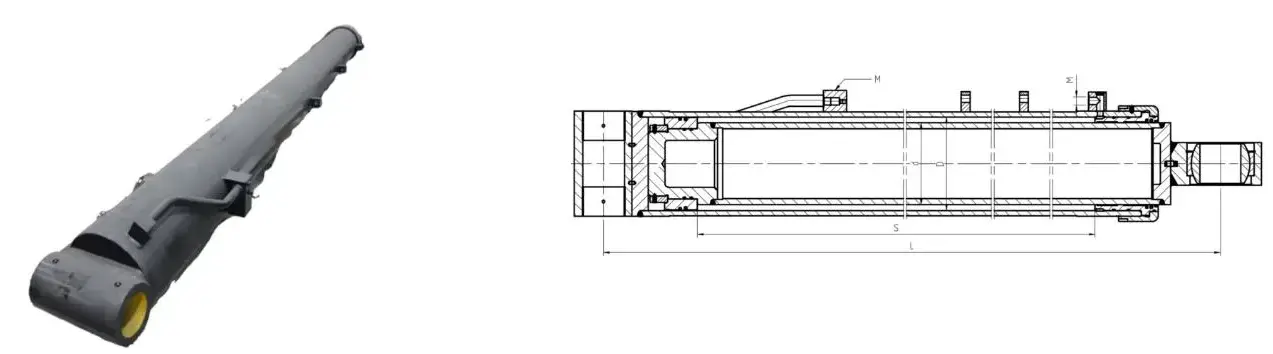

Crane luffing hydraulic cylinder dimension drawing
Installasjonsoversikt — boring/stang-grensesnitt, portposisjon og monteringsmønster

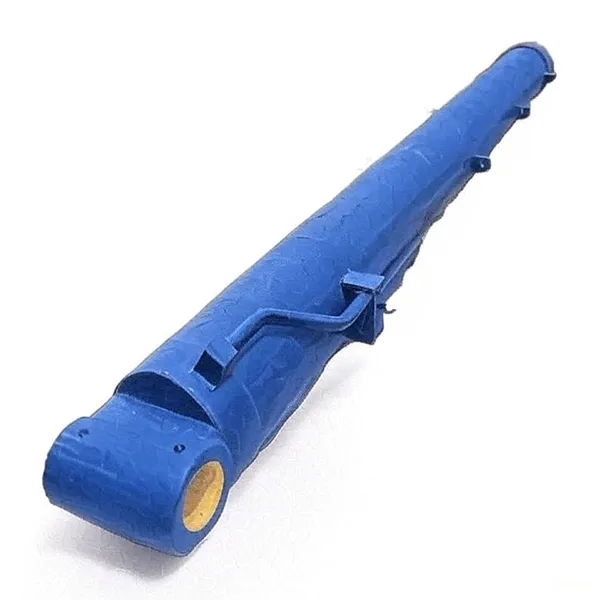

Crane luffing hydraulic cylinder product view
Produktvisning — sylinderhus og stangenhet

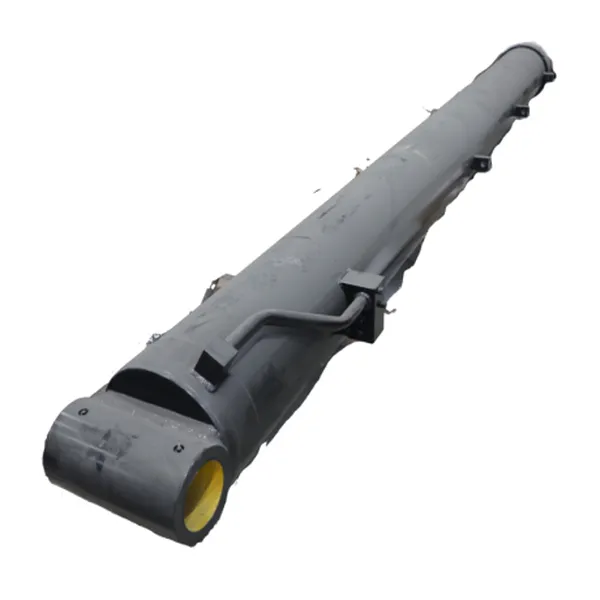

Crane luffing hydraulic cylinder detail
Havn- og tetningsdetalj — 2-M27×2 pluss 4-G1/4-grensesnitt

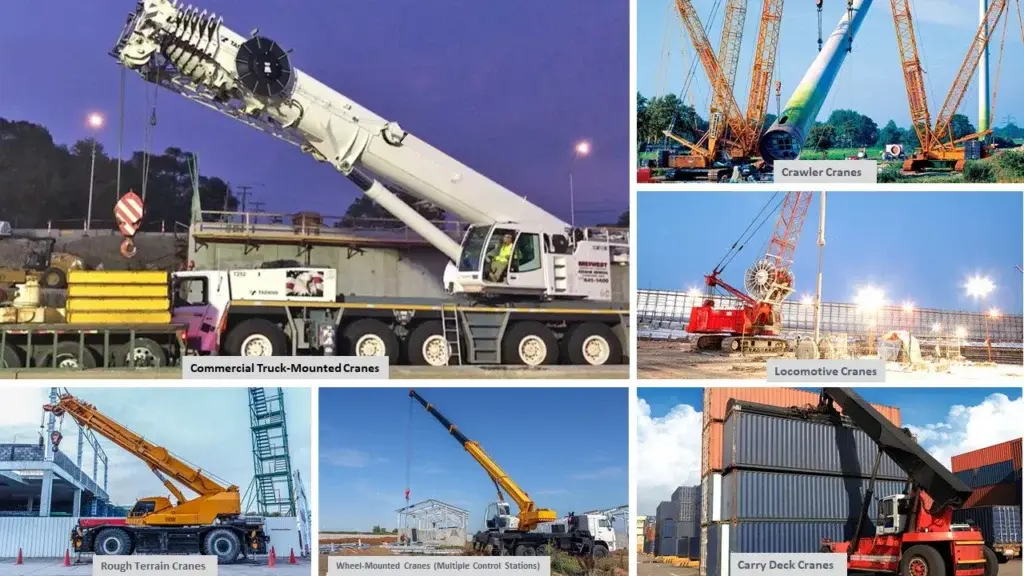

Crane luffing hydraulic cylinder application
Applikasjonsreferanse — montert på en mobilkranventileringskrets

Hvor kranløftende hydrauliske sylindre brukes

01

Mobile kraner

Bomvinkelkontroll på lastebilmonterte og terrenggående mobilkraner. Håndterer kraften som trengs for å heve og holde bommen under full belastning.

02

Havnemaskineri

Skip-til-land og verftskraner i saltspraymiljøer. Trippel progressiv forsegling og hardforkrommet forlenger vedlikeholdssyklusen i kystoperasjoner.

03

Vindkraftutstyr

Kranbomsing på installasjons- og vedlikeholdsfartøy. Høy skyvestabilitet og servokontroll på mikronnivå for offshore presisjonsposisjonering.

04

Tungteknikk og metallurgi

Industrielt løfteutstyr under høye temperaturer og støvforhold. Energisparende krets reduserer drivstof- eller batteriforbruket på lange skift.

Ordrespesifikasjonsark

Referansemodell
ZXSTC1000S.2.5-00
Dynamisk skyvekraft i sanntid
3000 kN
Arbeidspress
32 MPa
Borediameter
Φ320 mm (tilpasset Φ50-500 mm tilgjengelig)
Stang diameter
Φ280 mm
Slag
4000 mm
Installasjonsavstand
4750 mm
Enhetsvekt
1522 kg
Havn / grensesnitt
2-M27×2 pluss 4-G1/4
Kroppssmiing
7-pass formsmidd luftfartskvalitetslegert stål, dobbeltaldret til ≥1250 MPa strekkstyrke
Servokontroll
Integrert elektrohydraulisk servo, magnetostriktiv sensor ±0,03 mm nøyaktighet, ultralav hastighet 0,08 mm/s
Forsegling
Trippel progressiv tetning, Tyskland perfluoreter kompositt hovedring, 5 μm avtrappet støvleppe
Energisparing
Differensialamplitudekrets, 35 % mindre oljesirkulasjon uten belastning, 28 % lavere energiforbruk i systemet
Vedlikeholdssyklus
5000 timer vedlikeholdsfri
Tilpasning
Fullspesifisert tilpasset boring Φ50-500 mm, OEM-emballasje og private label
MOQ
5 enheter per modell
Bulk ledetid
45-60 dager etter innskudd og trekkgodkjenning
Tilbudsgrunnlag
Kranmodell og tonnasje, skyvekraftskrav, bore-/slagspesifikasjon, portstørrelse, mengde, destinasjonshavn

Hvordan bestillingen din beveger seg gjennom Raydafon

  1. 01

    Søknadsoversikt

    Send kranmodell og tonnasje, nødvendig skyvekraft, bore-/slagspesifikasjon, portstørrelse, mengde og destinasjonshavn.

  2. 02

    Modellvalg og tilbud

    Raydafon bekrefter om referansemodellen passer, eller om det kreves en tilpasset konstruksjon. FOB Ningbo-tilbud utstedes med ledetid.

  3. 03

    Tegningsgodkjenning

    For spesialbygg, reverserer Raydafon OEM-delen, produserer en prøve og bekrefter boring, slag, installasjonsavstand og portdimensjoner med kjøperen.

  4. 04

    Smiing og varmebehandling

    7-pass formsmiing og dobbeltaldrende varmebehandling stabiliserer kroppen til over 1250 MPa strekkfasthet. Honing og hardforkromning følger.

  5. 05

    Montering og trykktest

    Stempel, tetninger, servomodul og buffer er montert. Sylinderen er trykktestet ved 32 MPa og slagtestet for jevnhet og servorespons.

  6. 06

    Pakking og forsendelse

    Sylindrene er pakket i forsterkede trekasser med antirustolje og beskyttende endestykker. Sendes til sjøs, med fly eller ekspress med pakkeliste, faktura og inspeksjonsrapport.

Dokumentasjon og kvalitetsstøtte

  • ✓
    Materialsertifikat

    Sertifikat for kroppslegering av stål, dobbel aldrende varmebehandlingsjournal, datablad for forseglingssammensetning følger med hver forsendelse.

  • ✓
    Trykktestrapport

    Hver sylinder trykktestet ved 32 MPa før pakking. Lekkasje, slagglatthet, servorespons og porttilpasning registreres.

  • ✓
    Dimensjonell inspeksjonsjournal

    Boring, stang, slag, installasjonsavstand og portdimensjoner registrert mot bestilt spesifikasjon eller kundetegning.

  • ✓
    Eksporter emballasje

    Forsterket trekasse med antirustolje og beskyttende endestykker. Store sylinderpartier palletert og stroppet for sjøfrakt.

Ofte stilte spørsmål

Hva er en hydraulisk sylinder med kranen?

En hydraulisk sylinder med kranløft er den hydrauliske komponenten som styrer bomvinkelen på en mobilkran. Luffing refererer til å heve eller senke bommen, og sylinderen driver denne bevegelsen gjennom en dobbeltvirkende flertrinns teleskopisk design. Det er en av kjernesylindrene på mobilkraner ved siden av motvektsylinderen og støttebenssylinderen.

Hva er referansemodellen og dens drivkraft?

Referansemodellen er ZXSTC1000S.2.5-00 med 3000 kN sanntids dynamisk skyvekraft, 32 MPa arbeidstrykk, Φ320 mm boring, Φ280 mm stang, 4000 mm slaglengde, 4750 mm installasjonsavstand og 1522 kg enhetsvekt. Raydafon støtter tilpasset boring og slag for OEM-kranmerker.

Hvilket materiale og smiingsprosess brukes?

Sylinderhuset er 7-pass formsmidd av høystyrkelegert stål av luftfartskvalitet, deretter dobbeltaldret for å stabilisere strekkstyrken over 1250 MPa. Denne smiprosessen forbedrer kornstrukturen og utmattelseslevetiden sammenlignet med konvensjonell støping eller maskinering fra stang, noe som betyr noe på en 3000 kN skyvesylinder som kjører kontinuerlige løftesykluser.

Hvor nøyaktig er servokontrollen?

Raydafon bruker en integrert elektrohydraulisk servomodul med servoventilkjerner i luftfartskvalitet og en magnetostriktiv forskyvningssensor med ±0,03 mm nøyaktighet. Dette støtter stabil drift med ultralav hastighet ved 0,08 mm/s, slik at operatøren kan plassere bommen nøyaktig uten stick-slip.

Hvordan fungerer trippelforseglingssystemet?

Den trippel progressive tetningsstrukturen har tre lag. Hovedtetningen er en komposittring av perfluoreter-gummi importert fra Tyskland med dobbeltleppedesign for toveis trykkkompensering. Mellomlaget bruker en avtrappet støvleppe som fanger opp faste partikler større enn 5 μm. Det ytre laget gir ekstra viskerbeskyttelse. Anti-forurensningsevnen er 40 % høyere enn en enleppetetning.

Hva er energisparemekanismen?

Raydafon bruker en innovativ differensialamplitudekrets som reduserer hydraulikkoljesirkulasjonsvolumet med 35 % under tomgangsforhold. Kombinert med en høyeffektiv permanentmagnet synkronmotorpumpegruppe, reduseres systemets omfattende energiforbruk med 28 % sammenlignet med den tradisjonelle løsningen.

Hva er vedlikeholdssyklusen og tilpasningsområdet?

Sylinderen er designet for en 5000-timers vedlikeholdsfri syklus i saltspray- og støvmiljøer. Raydafon støtter fullspesifikasjoner for sylinderboringsdiametre fra Φ50 mm til Φ500 mm, pluss OEM-emballasje og private label. MOQ er 5 enheter per modell.

Hvordan ber jeg om et tilbud?

Send din kranmodell og tonnasje, nødvendig skyvekraft, bore-/slagspesifikasjon, portstørrelse, mengde og destinasjonshavn. Raydafon vil bekrefte modellen eller designe en tilpasset konstruksjon, og deretter tilby et FOB Ningbo-tilbud med leveringstid og pakkedetaljer.

Er du klar til å kjøpe spesialtilpassede hydrauliske sylindre med kranløft?

Send din kranmodell og tonnasje, nødvendig skyvekraft, boring/slag-spesifikasjon og bestillingsmengde. Raydafon vil bekrefte modellen eller designe en tilpasset konstruksjon, og deretter tilby et FOB Ningbo-tilbud med leveringstid og pakkedetaljer.
