Hva er klassifiseringen av hydrauliske sylindre?

2025-08-14

Hydrauliske sylindre, som kjerneaktiveringskomponentene i hydrauliske systemer, er hovedsakelig ansvarlige for å effektivt konvertere hydraulisk energi til mekanisk energi, oppnå lineær frem- og tilbakegående bevegelse eller svingende bevegelse. Strukturen er strømlinjeformet, ytelsen er stabil, og den kan oppnå jevn bevegelse uten behov for en retardasjonsenhet, og det er ingen overføringsklaring, så den er mye brukt i forskjellige typer maskiner. Basert på forskjellige funksjoner er hydrauliske sylindre vanligvis klassifisert i følgende kategorier.

Hovedklassifisering av hydrauliske sylindre

Enkeltvirkende sylindre

En enkeltvirkende hydraulisk sylinder er en hydraulisk enhet som bare kan generere enveis skyving gjennom ensidig hydraulikkoljepressing, og tilbakestillingen må fullføres av fjærer, egenvekt eller ekstern belastning. Enheten består av en sylindercylinder, sylinderhode, stempel, stempelstang og tetningsanordning. Hydraulikkolje virker kun på den ene siden av stempelets effektive område, mens det andre endekammeret er i kontakt med luft.

Raydafon-modeller:Søppelbil Hydraulisk Sylinder, Hydraulisk Løftesylinder

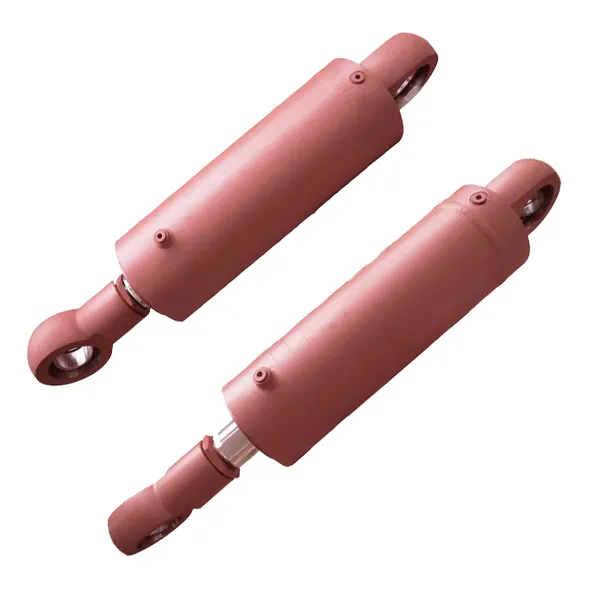

Garbage Truck Hydraulic Cylinder

Dobbeltvirkende sylindre

Dobbeltvirkende hydraulisk sylinder refererer til en hydraulisk sylinder som kan tilføre trykkolje fra begge sider av stempelet. Den brukes ofte som en drivkomponent for jekker. Aktuatoren til en dobbeltvirkende hydraulisk sylinder er hovedutgangsenheten til et hydraulisk bevegelsessystem. Selv om den varierer i størrelse, type og designstruktur, er denne delen vanligvis den mest observerbare. Disse aktuatorene konverterer væsketrykk til rask, kontrollerbar lineær bevegelse eller kraft for å drive lasten.

Raydafon-modeller:Gravemaskin hydraulisk sylinder, gaffeltruck hydraulisk sylinder

Excavator Hydraulic Cylinder

Teleskopiske sylindre

En teleskopisk hydraulisk sylinder, også kjent som en flertrinns hydraulisk sylinder, består av to eller flere stempler. Forlengelsessekvensen er fra stor til liten, og når den trekkes tilbake, er den fra liten til stor. Denne hydrauliske sylinderen kan oppnå lengre slag og kortere lengde når den trekkes inn, med en kompakt struktur.

Raydafon-modeller:

Hydrauliske sylindre for arbeidskjøretøy

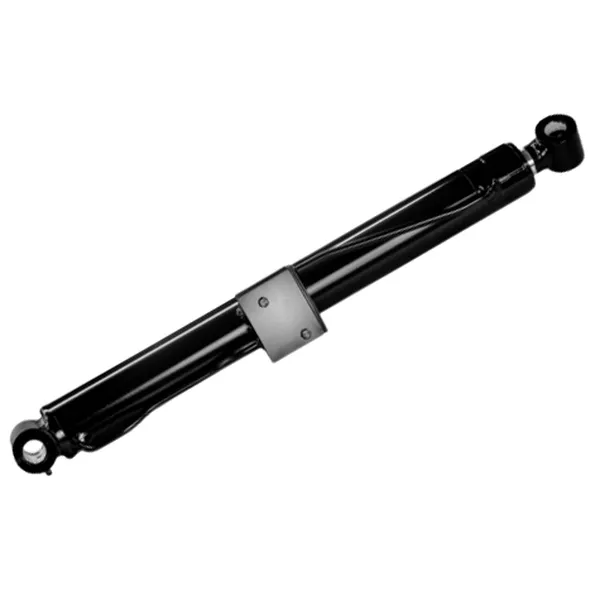

Aerial Work Vehicle Hydraulic Cylinders

Produktparametre forRaydafon'shydraulisk sylinder

Materialvitenskap:

Tønne: Sømløse stålrør

Staver: 4340 legert stål + 0,05 mm forkroming

Fester: Smidd SAE 1045 karbonstål

Tekniske parametertabell:

Produktkategori	Boring (mm)	Slag (mm)	Maks trykk
Hydrauliske sylindre med mobil kran	50–300	200–3000	250 bar
Teleskopiske hydrauliske sylindre	80–220	500–5000	180 bar
Harvester hydraulisk sylinder	40–150	400–2000	160 bar
Hydraulisk styringssylinder	25–90	50–600	210 bar
Gravemaskin hydraulisk sylinder	60–320	150–2500	280 bar
