Reach Stacker teleskopsylinder

Raydafon produserer flertrinns teleskopiske hydrauliske sylindre for rekkeviddestablerbommer, med en standard borediameter på 200 mm til 220 mm, stangdiameter på 150 mm til 180 mm, maksimal slaglengde opp til 8000 mm og maksimalt arbeidstrykk på 30 MPa. Den nestede scenedesignen produserer et langt teleskopisk slag fra en kompakt lukket lengde, og det største scenen leverer den høyeste kraften ved starten av løftet – tilpasser sylindereffekten til bommens belastningskurve. Leveres som OEM-montering eller som en erstatningsenhet laget i henhold til den originale tegningen, inkludert trinntelling, monteringsarrangement og portposisjoner. Produsert på Raydafons egen fabrikk i Ningbo, Kina, med tetningssett og reservekomponenter tilgjengelig separat. Send maskinmodell, boring og stangdiameter, nødvendig slaglengde, arbeidstrykk og monteringstype for et tilbud innen 24 timer.

Teleskopsylinder for rekkeviddestabler — boring 200–220 mm, slaglengde opptil 8000 mm

En flertrinns teleskopisk hydraulisk sylinder for bommen til containerreachstablere. Fem eller flere forlengende trinn konverterer en kort lukket lengde til et langt arbeidsslag, slik at sprederen kan plasseres nøyaktig i høyden og rekkevidde uten en lengre, tyngre ett-trinns sylinder. Produsert av Raydafon i Ningbo, Kina, og leveres som OEM-montering eller som erstatningsenhet til tegning.

  • 200–220 mmBorediameter
  • 150–180 mmStang diameter
  • ≤ 8000 mmMaksimalt slag
  • 30 MPaMaksimalt arbeidstrykk
  • TeleskopiskFlertrinns bomdrift

Reach Stacker Teleskopsylinder Produsent — Boring 200–220 mm, slaglengde til 8000 mm

Denne sylinderen er det lineære drevet for en reachstacker-bom: hydraulisk trykk kommer først inn i det største trinnet, og hvert påfølgende trinn strekker seg i rekkefølge for å gi et langt, kontrollert slag fra en kompakt lukket lengde. Den teleskopiske handlingen er det som gjør at bommen kan heves, forlenges og holdes mens sprederen er plassert over en container - operasjonen som bestemmer hvor mange containere en terminal flytter per skift.

Raydafon produserer denne sylinderen i sin egen fabrikk i Ningbo, Kina, for både OEM- og ettermarkedsforsyning. Standard borediametre er 200 mm til 220 mm med stangdiametre på 150 mm til 180 mm, maksimal slaglengde opp til 8000 mm og et maksimalt arbeidstrykk på 30 MPa. Hvis maskinen din bruker en annen scenekombinasjon eller monteringsarrangement, send den originale tegningen eller maskinmodellen, så matcher vi den. Relaterte hydrauliske sylindre fra samme fabrikk inkluderer de bredereteleskopiske hydrauliske sylindrerekkevidde ogmobile kran hydrauliske sylindrefamilie.

Tekniske spesifikasjoner

  • ProduktnavnTeleskopsylinder for rekkeviddestabler
  • FunksjonLineær teleskopisk bevegelse av bommen
  • Borediameter200 mm – 220 mm
  • Stang diameter150 mm – 180 mm
  • Maksimalt slag≤ 8000 mm (teleskopisk forlengelseslengde)
  • Maksimalt trykk30 MPa arbeidstrykk
  • SøknadReach stabler
  • MonteringTil maskintegning - stift-, flens- eller gaffelarrangement
  • TilpasningTrinntelling, slag, boring, stang, montering og portposisjon

Spesifikasjonsark for standard teleskopsylinder for rekkeviddestabler.

Punkt Spesifikasjon
Produktnavn Reach Stacker teleskopsylinder
Funksjoner Innser den lineære teleskopiske bevegelsen til bommen
Borediameter 200 mm – 220 mm
Stang diameter 150 mm – 180 mm; maksimal slaglengde ≤ 8000 mm
Trykk Maks 30 MPa
Søknader Reach stabler

Vær oppmerksom på slag og trykk:8000 mm-tallet er sylinderens teleskopiske slaglengde, ikke maskinens løftehøyde — total løftehøyde avhenger av bomgeometrien til din spesifikke rekkeviddestabler. Tallet på 30 MPa er sylinderens maksimale arbeidstrykk; bekreft det nominelle trykket til maskinens hydrauliske system slik at sylinderen velges mot trykket den faktisk vil se under drift.

Hvordan en teleskopsylinder fungerer på en rekkeviddestabler

En teleskopsylinder skiller seg fra en ett-trinns sylinder på én viktig måte: i stedet for ett stempel og en stang, bruker den en rekke nestede trinn som strekker seg i rekkefølge. Den største scenen har størst effektive areal og produserer derfor den høyeste kraften, så den tyngste delen av løftet – å bryte bort lasten og starte bommen oppover – håndteres av scenen med den mest mekaniske fordelen. Etter hvert som trinnene utvides, reduseres det effektive området og kraften faller mens bevegelsen øker, noe som samsvarer med måten en boms lastmoment endres når den stiger.

Den ordningen løser også et emballasjeproblem. En ett-trinns sylinder med 8 meters slaglengde vil trenge en lukket lengde som nærmer seg slaglengden, som aldri ville passet langs bommen. Nestede etapper gir samme slag fra en brøkdel av den lukkede lengden, og det er grunnen til at reachstackere, mobilkraner og tipphengere alle bruker teleskopiske sylindre i stedet for lange etttrinns.

To designdetaljer bestemmer levetiden i denne applikasjonen. Den første er forsegling: hvert trinn bærer sitt eget tetningssett og føring, og trinn-til-trinn-pasningen må holde innretting slik at tetningene ikke belastes sideveis. Den andre er overflatens tilstand: de eksponerte stang- og sceneoverflatene er det tetningene løper mot, så skåring fra grus eller et bøyd stadium fører direkte til lekkasje. Riktig filtrering og regelmessig inspeksjon av viskerpakningene betyr like mye som selve sylinderen når en maskin kjører lange skift ved en havn.

Produktdetaljer

Fotografier av teleskopsylinderen til reachstackeren vi produserer – scenearrangement, stangoverflate og monteringsgrensesnittet.

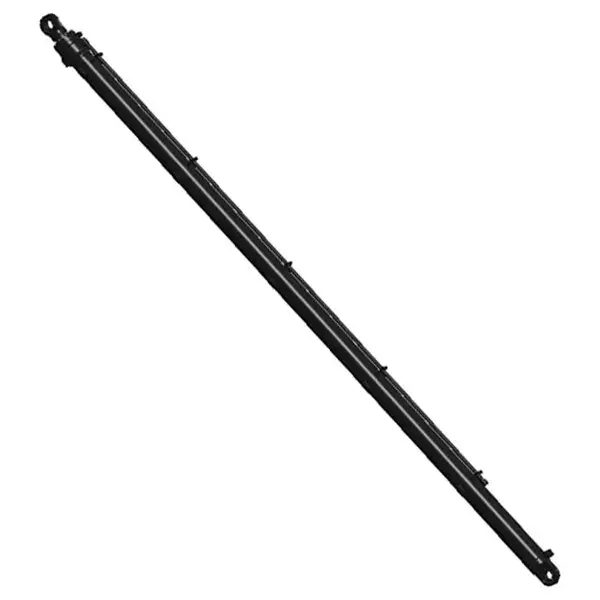

Reach stacker telescopic cylinder showing nested stages and rod surface
Teleskopsylinder for rekkeviddestabler — nestede trinn, stangoverflate og monteringsgrensesnitt.

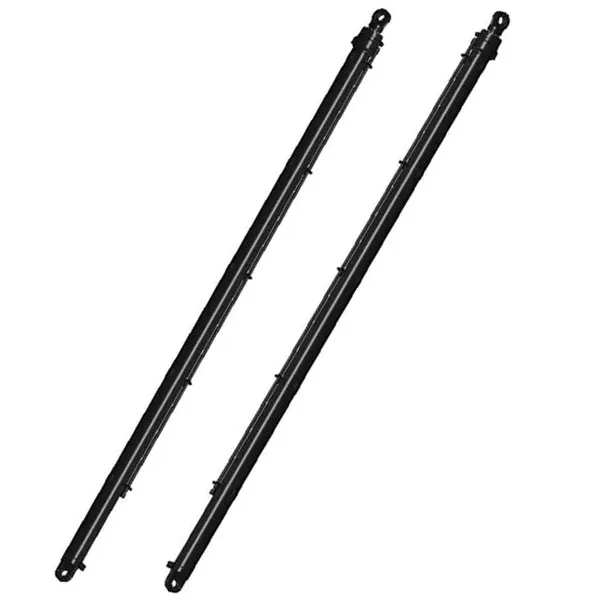

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Flertrinns teleskopisk hydraulisk sylinder for bomapplikasjoner med rekkeviddestabler.
Reach stacker telescopic cylinder before packing and shipment
Sammensatt sylinder inspisert og klargjort for forsendelse.
Reach stacker telescopic cylinder stage detail and seal arrangement
Scenedetalj og tetningsarrangement av teleskopsylinderen.

Produktfordeler

  • Lang rekkevidde fra en kort lukket lengdeFlertrinnskonstruksjon leverer opptil 8000 mm slaglengde samtidig som den inntrukne sylinderen holdes kompakt langs bommen, slik at maskinen kan plassere sprederen i høyden og på avstand uten å bære en lengre, tyngre ett-trinns sylinder.
  • Tving der heisen trenger detDet største trinnet gir høyest kraft i starten av løftet, når belastningsmomentet på bommen er størst, og de mindre trinnene sørger for vandringen. Det samsvarer med sylindereffekten til maskinens faktiske belastningskurve.
  • Bygget for tung containerdriftSylinderen er produsert av spesialstål av høy kvalitet og er designet for kontinuerlige arbeidssykluser ved havneoperasjoner, med tetningsarrangementet spesifisert for lange skift under belastning i stedet for periodisk bruk.
  • Fabrikk-direkte forsyningSylinderen produseres og monteres i Raydafons egen fabrikk, så det er ingen handelsmargin mellom deg og produksjonen, og tegninger, tetninger og reservedeler forblir tilgjengelige hele maskinens levetid.
  • Laget etter maskinens tegningBoring, stang, slag, trinntelling, monteringsarrangement og portposisjoner kan produseres til den originale tegningen, noe som har betydning for erstatningsenheter der monteringsgrensesnittet må samsvare med en eksisterende bom.
  • Forkorter laste- og lossesykluserNøyaktig, repeterbar posisjonering av sprederen lar en container løftes fra kaien eller dekket og settes ned i færre bevegelser, noe som reduserer tiden hvert fartøy tilbringer ved kai og ventetiden for kjøretøyer på terminalen.

Utmattingslevetid, tetningslevetid og maksimal kraft avhenger av boring, trykk, driftssyklus og hvor godt forurensning er kontrollert i maskinens hydrauliske krets. Gi oss maskinmodell, arbeidstrykk og nødvendig slaglengde, så bekrefter vi sylinderkonfigurasjonen mot belastningen den faktisk vil se.

Søknader

Den primære applikasjonen er bommen til en containerreachstabler, men den samme teleskopiske sylindertypen brukes overalt hvor et langt slag må produseres fra en kort monteringslengde i en mobil maskin.

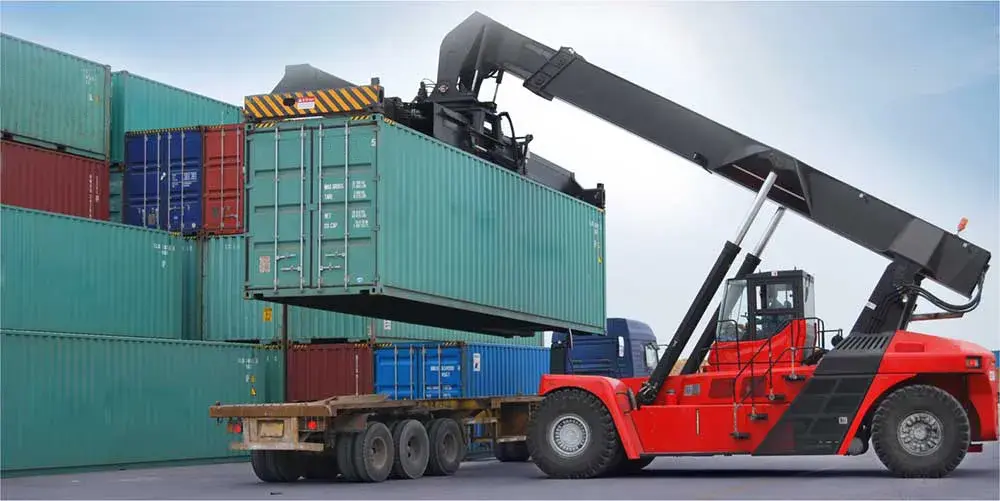

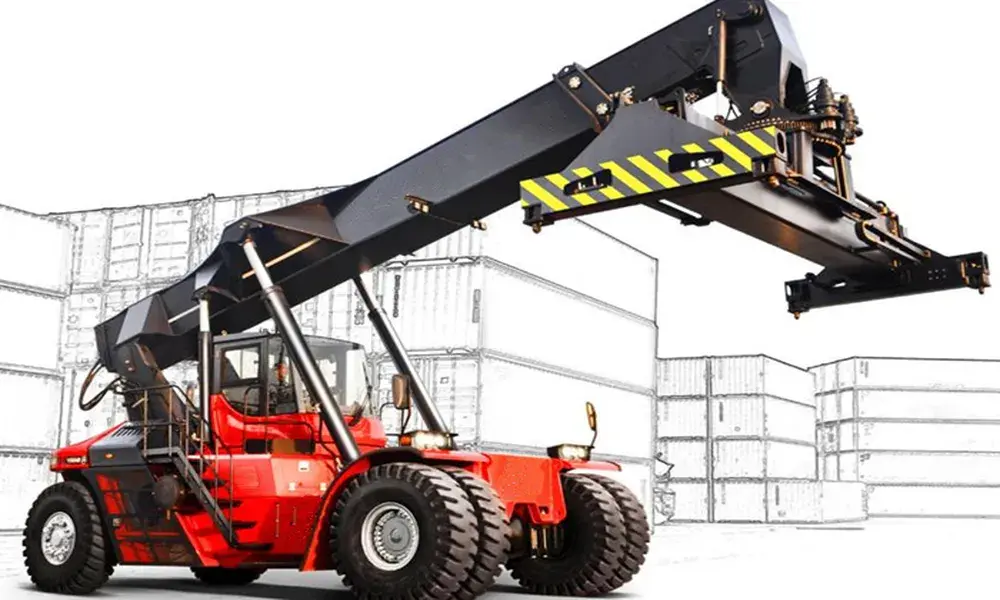

Reach stacker telescopic cylinder installed on a container handling machine boom
Reach stabler teleskopsylinder i bruk på en containerhåndteringsmaskin.

Havn og containerterminal

Bomløft og forlengelse på reachstackere som flytter containere mellom kai, verft og veikjøretøyer under kontinuerlig skiftdrift.

Logistikkgårder og varehus

Maskiner som håndterer tett stabling der sprederen må plasseres nøyaktig i høyde og avstand uten å flytte understellet.

Omlastings- og godsstasjoner

Operasjoner med høy omsetning der laste- og lossesykluser gjentar seg gjennom dagen og sylinderpålitelighet direkte bestemmer gjennomstrømningen.

Mobile kraner

Teleskopisk bomforlengelse, hvor samme sceneprinsipp gir lang rekkevidde fra en transportabel lukket lengde.

Tipp- og hengerutstyr

Flertrinns løftesylindere for tippekrosser og plattformheving, hvor slaglengden er lang i forhold til tilgjengelig monteringsplass.

Utskifting og ettermontering

Direkte utskifting av en slitt eller skadet bomsylinder på en eksisterende reachstacker, produsert mot originaltegningen eller en målt prøve.

Vanlige spørsmål om kjøpere

  • Hvilken boring, slag og trykk når dette teleskopsylinderdekselet til stableren?Standard borediameter er 200 mm til 220 mm, stangdiameter 150 mm til 180 mm, maksimal slaglengde opp til 8000 mm og maksimalt arbeidstrykk 30 MPa. Total løftehøyde avhenger av bomgeometrien til maskinen din, ikke av slaglengden alene, så bekreft begge når du spesifiserer.
  • Er denne sylinderen en OEM-del eller en erstatning?Den produseres av Raydafon på egen fabrikk og kan leveres som OEM-tilbehør til maskinbyggere eller som erstatningsenhet for maskiner som allerede er i drift. For utskifting, send den originale tegningen, maskinmodellen eller de målte dimensjonene til den mislykkede sylinderen.
  • Hvordan vet jeg at monteringen passer til bommen min?Montering utføres etter tegning - pinne-, flens- eller gaffelarrangement, sammen med portposisjoner. Send tegningen eller et fotografi av den eksisterende sylinderen med dens hoveddimensjoner, og vi vil bekrefte grensesnittet før tilbud.
  • Hvilken informasjon trenger du å sitere?Maskinmodell, boring og stangdiameter, nødvendig slaglengde, arbeidstrykk, trinntall hvis det er en flertrinns design, monteringstype og mengde. Jo flere av disse vi mottar med henvendelsen, jo raskere kan vi bekrefte design og pris.
  • Hva påvirker levetiden til en teleskopsylinder?Hydraulikkoljens renslighet, tilstanden til viskerpakningene og justeringen av de enkelte trinnene er hovedfaktorene. Forurensning eller en skåret overflate skader tetningene og fører til lekkasje, så filtrering og regelmessig inspeksjon betyr like mye som selve sylinderspesifikasjonen.
  • Hva er ledetiden og kan reservepakninger leveres?Ledetid avhenger av om sylinderen samsvarer med en eksisterende tegning eller trenger en ny konfigurasjon, og bekreftes med tilbudet, normalt innen 24 timer etter mottak av henvendelsen. Tetningssett og erstatningskomponenter kan leveres separat slik at en maskin kan settes i drift etter en forseglingsfeil.

Relaterte produkter og videre lesing

Be om et tilbud på Reach Stacker Telescopic Sylinder

Send maskinmodell, boring og stangdiameter, nødvendig slaglengde, arbeidstrykk, monteringstype og mengde - eller den originale tegningen. Vi bekrefter konfigurasjonen mot bommen din og svarer med pris og ledetid innen 24 timer.

Send forespørsel nå

* Tallet på 8000 mm er sylinderslag, ikke maskinløftehøyde. Vennligst bekreft det nominelle arbeidstrykket til ditt hydrauliske system og monteringsdimensjonene før du bestiller.
