Hvordan påvirker belastningsforholdene langsiktig pålitelighet av snekkegirkasseenheter?

I to tiår i kraftoverføringsindustrien har et tilbakevendende spørsmål fra ingeniører og anleggsledere vært: hvordan påvirker belastningsforholdene langsiktig pålitelighet av snekkegirkasseenheter? Svaret er grunnleggende for systemets levetid og totale eierkostnader. Hos Raydafon Technology Group Co., Limited, har ingeniørteamet vårt dedikert betydelige ressurser til å forstå dette nøyaktige forholdet gjennom grundig testing i fabrikk- og feltanalysen vår. Belastningsprofilen en girkasse møter er ikke bare en spesifikasjon på et datablad; det er den definerende fortellingen om dets operasjonelle liv. ENsnekkegirkasseer verdsatt for sin kompakte høye dreiemomentmultiplikasjon, selvlåsende evne og jevn drift.

Den unike glidekontakten mellom snekke og hjul gjør den imidlertid spesielt følsom for hvordan belastningen påføres over tid. Misforståelse eller undervurdering av belastningsforhold – det være seg sjokk, overbelastning eller feil montering – er den primære årsaken bak tidlig slitasje, effektivitetstap og katastrofal feil. Dette dypdykket utforsker mekanikken bak belastningsindusert slitasje, skisserer produktets konstruerte respons, og gir et rammeverk for å maksimere girkassens levetid, og sikrer at investeringen i komponentene våre gir tiår med pålitelig ytelse.

---

Innholdsfortegnelse

• Hva er forholdet mellom belastningsbelastning og slitasjemekanismer i en snekkegirkasse?
• Hvordan reduserer vår utforming av ormgirkassen negative belastningseffekter?
• Hva er nøkkelbelastningsparametrene ingeniører må beregne for pålitelighet?
• Hvordan kan riktig vedlikehold og montering motvirke belastningsrelatert slitasje?
• Sammendrag: Sikre langsiktig pålitelighet gjennom belastningsbevissthet
• Ofte stilte spørsmål (FAQ)

---

Hva er forholdet mellom belastningsbelastning og slitasjemekanismer i en snekkegirkasse?

Den langsiktige påliteligheten til enhver snekkegirkasse er en direkte funksjon av spenningssyklusene som påføres dens interne komponenter. I motsetning til cylindriske tannhjul med primært rullende kontakt, engasjerer snekken og hjulet en betydelig glidevirkning. Denne glidende friksjonen genererer varme og er opprinnelsen til de fleste slitasjefenomener. Belastningsforhold forsterker disse effektene direkte. La oss dissekere de primære slitasjemekanismene som forverres av belastning. Men for å forstå dette fullt ut, må vi først kartlegge hele reisen av stress fra søknad til fiasko.

Stressbanen: Fra påført belastning til komponentfeil

Når det stilles et eksternt dreiemoment på utgående aksel, initierer det en kompleks kjede av mekaniske reaksjoner inne isnekkegirkasse. Dette er ikke en enkel spakhandling. Veien er avgjørende for å diagnostisere feil og designe for motstandskraft.

• Trinn 1: Momentkonvertering og kontakttrykk.Inngangsmomentet på snekken omdannes til en kraft normal på snekkehjulets tannflanke. Denne kraften, delt på det øyeblikkelige kontaktområdet (en smal ellipse langs tannen), skaperHertzisk kontakttrykk. Dette trykket kan nå ekstraordinært høye nivåer, ofte over 100 000 PSI i kompakte enheter.
• Trinn 2: Generering av undergrunnsspenningsfelt.Dette intense overflatetrykket skaper et triaksialt spenningsfelt under overflaten. Den maksimale skjærspenningen skjer ikke på overflaten, men litt under den. Dette undergrunnsområdet er der utmattelsessprekker starter under syklisk belastning.
• Trinn 3: Friksjonsvarmegenerering.Samtidig konverterer glidebevegelsen til ormen mot hjulet en del av den overførte kraften til friksjonsvarme. Hastigheten for varmeutvikling er proporsjonal med belastning, glidehastighet og friksjonskoeffisienten.
• Trinn 4: Smørefilmsspenning.Smørefilmen som skiller metalloverflatene utsettes for ekstremt trykk (EP). Filmens viskositet øker et øyeblikk under dette presset, men integriteten er av største betydning. Overbelastning kan forårsake filmkollaps.
• Trinn 5: Stressoverføring til støttestruktur.Kreftene overføres til slutt til girkassehuset via lagre og aksler. Husavbøyning under belastning kan feiljustere hele nettet, og endre stressbanen katastrofalt.

Omfattende tabell over slitasjemekanismer og deres belastningstriggere

Slitasjemekanisme	Primær belastningsutløser	Fysisk prosess og symptomer	Langsiktig pålitelighetspåvirkning
Slipende slitasje	Vedvarende overbelastning; Forurenset smøremiddel under belastning	Harde partikler eller ujevnheter presses inn i mykt hjulmateriale (bronse), mikroskjærer og pløyer bort materiale. Fører til et polert, skåret utseende, økt tilbakeslag og bronsepartikler i olje.	Gradvis tap av tannprofilens nøyaktighet. Redusert kontaktforhold fører til høyere belastning på gjenværende profil, og akselererer påfølgende slitasjefaser. En primær årsak til effektivitetsfall over tid.
Selvklebende slitasje (slitasje)	Akutt støtbelastning; Alvorlig overbelastning; Utsultet smøring under belastning	EP-smørefilmen er sprukket, noe som forårsaker lokalisert sveising av snekke- og hjulhull. Disse sveisene klippes umiddelbart, og river materialet fra det mykere hjulet. Synlig som grove, revne overflater og kraftig misfarging.	Ofte en katastrofal, rask feilmodus. Kan ødelegge girsettet innen minutter eller timer etter overbelastningshendelsen. Representerer en fullstendig sammenbrudd av det utformede smøreregimet.
Surface Fatigue (pitting)	Høysyklus tretthetsbelastninger; Gjentatte overbelastningstopper	Undergrunnsskjærspenninger fra syklisk kontakttrykk forårsaker initiering av mikrosprekker. Sprekker forplanter seg til overflaten og frigjør små groper. Fremstår som små kratere, typisk nær stigningslinjen. Hørbar som økende støy under drift.	Progressiv skade som forverres ettersom groper skaper stresskonsentratorer for ytterligere gropdannelse. Fører til slutt til makro-pitting og avskalling, hvor store flak av materiale løsner, og forårsaker vibrasjoner og potensielt beslag.
Termo-mekanisk slitasje	Vedvarende høy belastning som fører til kronisk overoppheting	Overdreven friksjonsvarme myker opp snekkehjulsmaterialet, og reduserer dets flytestyrke. Belastningen forårsaker deretter plastisk flyt av bronsen, og forvrenger tannprofilen. Ofte ledsaget av oljekarbonisering og forseglingssvikt.	Grunnleggende materialnedbrytning. Girgeometrien endres permanent, noe som fører til feiljustering, ujevn lastfordeling og en rask kaskade inn i andre feilmoduser. Gjenoppretting er umulig; utskifting er nødvendig.
Fretting og falsk brinelling (lager)	Statisk overbelastning; Vibrasjon under belastning; Feil monteringsbelastning	Oscillerende mikrobevegelse mellom lagerløp og rullende elementer under kraftig statisk belastning eller vibrasjon skaper slitasjerester. Vises som etsede mønstre eller fordypninger på løpebaner, selv uten rotasjon.	For tidlig lagersvikt, som sekundært tillater feiljustering av akselen. Denne feiljusteringen induserer deretter ujevn, høy belastning på girnettet, og skaper et topunktsfeilscenario.

Rollen til lastspektrum og driftssyklus

Den virkelige belastningen er sjelden konstant. Å forstå lastspekteret – fordelingen av ulike lastnivåer over tid – er avgjørende for å forutsi liv. Vår fabrikkanalyse hos Raydafon Technology Group Co., Limited bruker Miner's Rule of cumulative fatigue damage for å vurdere dette.

• Kontinuerlig drift ved nominell belastning:Grunnlinjen. Slitasjen utvikler seg forutsigbart basert på smøring og justering. Livet bestemmes av den gradvise akkumuleringen av overflatetretthet.
• Intermitterende drift med hyppig start-stopp:Starter med høy treghet påfører momentane toppbelastninger flere ganger kjøremomentet. Hver start er en minisjokkbelastning, som akselererer limslitasje og tretthet. Vår testing viser at dette kan redusere levetiden med 40-60 % sammenlignet med kontinuerlig drift hvis det ikke tas med i dimensjonering.
• Variabel belastning (f.eks. transportbånd med skiftende materialvekt):Den fluktuerende belastningen skaper en varierende spenningsamplitude. Dette er mer skadelig enn en konstant middelbelastning med samme gjennomsnittsverdi på grunn av utmattelseseffekten. Hyppigheten og amplituden til svingningene er nøkkeldatapunkter vi ber om fra kunder.
• Reverseringsplikt:Belastning påført i begge rotasjonsretninger eliminerer "hvile"-perioden for kontaktflaten på den ene siden av tannen, noe som effektivt dobler spenningssyklusene. Det utfordrer også smøresystemet til å beskytte begge flankene likt.

I vår fabrikk hos Raydafon Technology Group Co., Limited, simulerer vi disse eksakte spektrene. Vi utsetter prototypene våre for snekkegirkassen for programmerte utmattelsessykluser som gjentar mange års drift i løpet av noen uker. Dette lar oss identifisere den nøyaktige belastningsterskelen der slitasjemekanismer går fra godartet til destruktivt, og å designe våre standardenheter med en sikker driftsmargin godt under denne terskelen.

Disse empiriske dataene er hjørnesteinen i vår pålitelighetsforsikring, og transformerer det abstrakte konseptet "belastning" til en kvantifiserbar designparameter for hver snekkegirkasse vi produserer. Målet er å sikre at enhetene våre ikke bare overlever den nominelle belastningen, men er i seg selv robuste mot de uforutsigbare belastningshistoriene til industrielle applikasjoner, der overbelastningshendelser ikke er et spørsmål om "hvis", men "når."

---

Hvordan reduserer vår utforming av ormgirkassen negative belastningseffekter?

Hos Raydafon Technology Group Co., Limited, er designfilosofien vår proaktiv: vi konstruerer våre snekkegirkasseenheter ikke bare for en statisk belastningsgrad, men for de dynamiske og ofte tøffe realitetene i brukslivet. Hvert materialvalg, geometrisk beregning og monteringsprosess er optimalisert for å motstå de lastrelaterte slitemekanismene som er beskrevet tidligere. Her er en oversikt over våre viktigste design- og produksjonsstrategier, utvidet for å vise dybden i vår tilnærming.

Materialteknikk og metallurgisk forsvar

Vårt forsvar mot belastning starter på atomnivå. Materialparingen er den første og mest kritiske barrieren.

• Snekke (inngangsaksel) spesifikasjon:
  • Kjernemateriale:Vi bruker kasseherdende stål som 20MnCr5 eller 16MnCr5. Disse gir en seig, duktil kjerne som tåler bøye- og torsjonsbelastninger uten sprø brudd.
  • Overflatebehandling:Ormene karbureres eller karbonitreres til en dybde på 0,5-1,2 mm (avhengig av modul), deretter presisjonsslipes. Dette skaper en ekstremt hard overflate (58-62 HRC) for å motstå slitasje og limslitasje.
  • Etterbehandling:Etter sliping bruker vi superfinishing eller poleringsprosesser for å oppnå en overflateruhet (Ra) bedre enn 0,4 μm. En jevnere overflate reduserer friksjonskoeffisienten direkte, reduserer friksjonsvarmen som genereres under belastning og forbedrer dannelsen av smøremiddelfilm.
• Spesifikasjon av snekkehjul:
• Legeringssammensetning:Vi bruker premium kontinuerligstøpt fosforbronse (CuSn12). Vi kontrollerer strengt innhold av tinn (11-13%) og fosfornivåer for å optimalisere styrke, hardhet og støpeevne. Sporelementer som nikkel kan tilsettes for forbedret kornstruktur.
• Produksjonsprosess:Vi bruker sentrifugalstøping eller kontinuerlig støping for å produsere emner med en tett, ikke-porøs og homogen kornstruktur. Dette eliminerer interne svakheter som kan bli sprekkinitieringspunkter under syklisk belastning.
• Maskinering og kvalitetskontroll:Hvert hjul er maskinert på CNC hobbing maskiner. Vi utfører 100 % dimensjonskontroller og bruker fargepenetranttesting på kritiske partier for å sikre at ingen støpefeil er tilstede i tannrotområdet, sonen med høyeste bøyespenning.

Geometrisk optimalisering for overlegen lastfordeling

Presisjonsgeometri sikrer at lasten deles så jevnt som mulig, og unngår ødeleggende spenningskonsentrasjoner.

• Modifisering av tannprofil (tupp- og rotavlastning):Vi modifiserer bevisst den ideelle involuttprofilen. Vi avlaster litt materiale ved tuppen og roten av ormehjulstannen. Dette forhindrer kantkontakt under nettinginngang og -utgang under avbøyde eller feiljusterte forhold – en vanlig realitet under høy belastning. Dette sikrer at belastningen bæres over den robuste midtre delen av tannen.
• Optimalisering av ledningsvinkel og trykkvinkel:Ledningsvinkelen til ormen beregnes ikke bare for forhold, men for effektivitet og lastekapasitet. En større ledningsvinkel forbedrer effektiviteten, men kan redusere tendensen til selvlåsing. Vi balanserer disse basert på søknad. Vår standard trykkvinkel er vanligvis 20° eller 25°. En større trykkvinkel styrker tannroten (bedre bøyestyrke) men øker bærebelastningene noe. Vi velger den optimale vinkelen for enhetens momentklasse.
• Kontaktmønsteranalyse og optimalisering:Under prototypefasen vår gjennomfører vi detaljerte kontaktmønstertester ved bruk av prøyssisk blå eller moderne digital trykkfilm. Vi justerer platetoppinnstillinger og justering for å oppnå et sentrert, avlangt kontaktmønster som dekker 60-80 % av tannflanken under belastede forhold. Et perfekt ubelastet mønster er meningsløst; vi optimerer for mønsteret under designbelastning.

Design aspekt	Vår spesifikasjon og prosess	Teknisk fordel for lasthåndtering	Hvordan det reduserer spesifikk slitasje
Ormemateriale og behandling	Case-herdening stål (f.eks. 20MnCr5), karburert til 0,8 mm dybde, hardhet 60±2 HRC, superfinished til Ra ≤0,4μm.	Ekstrem overflatehardhet motstår slitasje; tøff kjerne forhindrer akselbrudd under sjokkbelastninger; glatt overflate reduserer friksjonsvarme.	Bekjemper direkte slitasje og klebende slitasje. Reduserer friksjonskoeffisienten, en nøkkelvariabel i varmegenereringsligningen (Q ∝ μ * Last * Hastighet).
Materiale til ormehjul	Kontinuerlig støpt fosforbronse CuSn12, sentrifugalstøpt for tetthet, hardhet 90-110 HB.	Optimal balanse mellom styrke og formbarhet. Den mykere bronsen kan legge inn mindre slipemidler og tilpasse seg ormens profil under belastning, og forbedre kontakten.	Gir iboende smøreevne. Dens tilpasningsevne hjelper til med å fordele belastningen mer jevnt selv under liten feiljustering, noe som reduserer risikoen for gropdannelse.
Boligdesign	GG30 Støpejern, Finite Element Analysis (FEA) optimalisert ribbing, Maskinerte monteringsoverflater og borejusteringer i ett enkelt oppsett.	Maksimal stivhet minimerer nedbøyning under tunge overhengende belastninger. Opprettholder presis akseljustering, noe som er avgjørende for jevn belastningsfordeling over hele tannflaten.	Forhindrer kantbelastning forårsaket av boligflex. Kantbelastning skaper lokalisert høyt kontakttrykk, den direkte årsaken til for tidlig gropdannelse og avskalling.
Lagersystem	Utgående aksel: Sammenkoblede koniske rullelager, forhåndsbelastet. Inngående aksel: Dype sporkulelager + skyvelager. Alle lagre har C3-klaring for industrielle temperaturområder.	Koniske ruller håndterer høye radielle og aksiale belastninger samtidig. Forbelastning eliminerer intern klaring, og reduserer akselspill under varierende belastningsretninger.	Forhindrer akselavbøyning og aksial flyting. Lagersvikt på grunn av overbelastning er en primær årsak til svikt i sekundært girnett. Dette systemet sikrer integritet for akselposisjonen.
Smøreteknikk	Syntetisk polyglykol (PG) eller polyalfaolefin (PAO)-basert olje med høye EP/anti-slitasjeadditiver. Nøyaktig oljevolum beregnet for optimal sprutsmøring og termisk kapasitet.	Syntetiske oljer opprettholder stabil viskositet over et bredere temperaturområde, og sikrer filmstyrke under kaldstart og varmdrift. Høye EP-tilsetningsstoffer forhindrer filmkollaps under sjokkbelastning.	Opprettholder den elastohydrodynamiske smørefilmen (EHL) under alle konstruerte belastningsforhold. Dette er den mest effektive barrieren mot limslitasje (slitasje).
Montering og innkjøring	Kontrollert temperaturmontering, verifisert lagerforbelastning. Hver enhet gjennomgår en innkjøringsprosedyre uten last og lastet før forsendelse for å feste kontaktmønsteret.	Eliminerer monteringsfeil som induserer indre stress. Innkjøringen sliter skånsomt på girene under kontrollerte forhold, og etablerer det optimale bærende kontaktmønsteret fra dag én.	Forhindrer svikt i "spedbarnsdødelighet". En riktig innkjøring jevner ut ujevnheter, fordeler startbelastningen jevnt og forbereder enheten for full belastning i felten.

Termisk styring: sprer varmen fra lasten

Siden belastning skaper friksjon, og friksjon skaper varme, er håndtering av varme å håndtere et symptom på belastning. Våre design går utover et enkelt ribbehus.

• Standard Finned Housing:Overflatearealet maksimeres gjennom aerodynamisk finnedesign basert på termisk simulering. Dette er tilstrekkelig for de fleste bruksområder innenfor den mekaniske vurderingen.
• Kjølealternativer for høye termiske belastninger:
  • Ekstern vifte (forlengelse av snekkeaksel):Et enkelt, effektivt alternativ for å øke luftstrømmen over huset, som vanligvis forbedrer varmeavledningen med 30-50 %.
  • Viftekappe (likkle):Leder luft fra viften nøyaktig over den varmeste delen av huset (vanligvis rundt lagerområdene).
  • Vannkjølende jakke:For ekstreme driftssykluser eller høye omgivelsestemperaturer lar et tilpasset kappehus sirkulerende kjølevæske fjerne varme direkte. Dette kan doble eller tredoble den effektive termiske kapasiteten til enheten.
  • Oljesirkulasjonssystem med ekstern kjøler:For de største enhetene tilbyr vi systemer hvor olje pumpes gjennom en ekstern luft-olje- eller vann-oljekjøler, og opprettholder en konstant, optimal oljetemperatur uavhengig av belastning.

Vår forpliktelse i fabrikken vår er å kontrollere hver variabel. Fra den spektrografiske analysen av innkommende bronseblokker til den siste termiske bildekontrollen under den belastede innkjøringstesten, er snekkegirkassen vår bygget for å være en pålitelig partner i dine mest krevende bruksområder. Raydafon Technology Group Co., Limited-navnet på enheten betyr en komponent designet med en dyp, empirisk forståelse av hvordan belastningsforhold påvirker langsiktig pålitelighet. Vi leverer ikke bare en girkasse; vi leverer et system konstruert for å absorbere, distribuere og spre den mekaniske energien til applikasjonen din forutsigbart og trygt over hele levetiden.

---

Hva er nøkkelbelastningsparametrene ingeniører må beregne for pålitelighet?

Å velge riktig snekkegirkasse er en prediktiv øvelse. For å garantere langsiktig pålitelighet, må ingeniører gå utover den enkle "hestekrefter og forhold"-beregningen og analysere hele lastprofilen. Feil anvendelse, ofte på grunn av en ufullstendig lastvurdering, er en ledende årsak til feltfeil. Her skisserer vi de kritiske parameterne vårt tekniske team vurderer når de dimensjonerer en snekkegirkasse for en kunde, og gir den detaljerte metodikken bak hver.

Grunnberegningen: Nødvendig utgangsmoment (T2)

Dette virker grunnleggende, men feil er vanlige. Det må være dreiemomentetved girkassens utgående aksel.

• Formel:T2 (Nm) = (9550 * P1 (kW)) / n2 (rpm) * η (effektivitet). Eller fra første prinsipper: T2 = Kraft (N) * Radius (m) for en vinsj; eller T2 = (transportørtrekk (N) * trommelradius (m)).
• Vanlige feil:Bruker motorhestekrefter og inngangshastighet uten å ta hensyn til effektivitetstap gjennom systemet (andre girkasser, remmer, kjeder) før snekkegirkassen vår. Mål eller beregn alltid dreiemomentet ved tilkoblingspunktet til vår inngående eller utgående aksel.

Den ikke-omsettelige multiplikatoren: Servicefaktor (SF) - Et dypdykk

Tjenestefaktoren er det universelle språket for å gjøre rede for hardhet i den virkelige verden. Det er en multiplikator som brukes på det beregnedenødvendig utgangsmoment (T2)å bestemmeminimumskrav til girkassens nominelle dreiemoment.

Valg av tjenestefaktor er basert på en systematisk vurdering av tre hovedkategorier:

1. Egenskaper for strømkilde (Prime Mover):
   • Elektrisk motor (AC, 3-fase):SF = 1,0 (base). Tenk imidlertid på:
     • Starter med høy treghet:Motorer som driver høy treghetsbelastning (vifter, store tromler) kan trekke 5-6x FLC under oppstart. Dette transiente dreiemomentet overføres. Legg til 0,2-0,5 til SF eller bruk en mykstarter/VFD.
     • Antall starter/time:Mer enn 10 starter i timen utgjør tung startplikt. Legg til 0,3 til SF.
   • Forbrenningsmotor:På grunn av dreiemomentpulsasjoner og potensial for sjokk fra plutselig inngrep (clutcher), er minimum SF på 1,5 typisk.
   • Hydraulisk motor:Vanligvis jevn, men potensial for trykktopper. SF typisk 1,25-1,5 avhengig av kontrollventilkvalitet.
2. Egenskaper for drevet maskin (belastning):Dette er den mest kritiske kategorien.
   • Ensartet belastning (SF 1.0):Jevnt, forutsigbart dreiemoment. Eksempler: Elektrisk generator, konstanthastighetstransportør med jevnt fordelt vekt, blander med væske med jevn viskositet.
   • Moderat sjokkbelastning (SF 1,25 - 1,5):Uregelmessig drift med periodiske, forutsigbare topper. Eksempler: Transportører med periodisk mating, lette taljer, vaskerimaskiner, pakkemaskiner.
   • Kraftig støtbelastning (SF 1,75 - 2,5+):Alvorlige, uforutsigbare høye dreiemomentkrav. Eksempler: Steinknusere, hammermøller, stansepresser, kraftige vinsjer med gripeskuffer, skogbruksutstyr. For ekstreme tilfeller som en slaggknuser har vi brukt SF-er på 3.0 basert på historiske feildata.
3. Daglig driftsvarighet (driftssyklus):
   • Intermitterende (≤ 30 min/dag):SF kan noen ganger reduseres litt (f.eks. multiplisere med 0,8), men aldri under 1,0 for lastklassen. Forsiktighet anbefales.
   • 8-10 timer/dag:Standard industriplikt. Bruk hele SF fra strømkilden og drevet maskinvurdering.
   • 24/7 kontinuerlig tjeneste:Den mest krevende timeplanen for utmattelsesliv.Øk SF fra vurderingen ovenfor med minimum 0,2.For eksempel bør en enhetlig belastning i 24/7-tjeneste bruke en SF på 1,2, ikke 1,0.

Formel for minimum nominelt dreiemoment for girkasse:T2_rated_min = T2_calculated * SF_total.

Den kritiske kontrollen: termisk kapasitet (termisk HP-vurdering)

Dette er ofte den begrensende faktoren, spesielt i mindre girkasser eller høyhastighetsapplikasjoner. En girkasse kan være mekanisk sterk nok, men fortsatt overopphetes.

• Hva det er:Den maksimale inngangseffekten girkassen kan overføre kontinuerlig uten at den interne oljetemperaturen overstiger en stabil verdi (typisk 90-95°C) i en standard 40°C omgivelse.
• Slik sjekker du:Søknaden dinnødvendig inngangseffekt (P1)må være ≤ girkassensTermisk HP-vurderingved din driftsinngangshastighet (n1).
• Hvis P1_required > Termisk klassifisering:Du MÅ redusere den mekaniske kapasiteten (bruk en større størrelse) eller legge til kjøling (vifte, vannkappe). Ignorerer denne garantiens overoppheting og raske feil.
• Våre data:Katalogen vår gir klare grafer som viser termisk HP vs. inngangsrpm for hver størrelse på snekkegirkassen, med og uten viftekjøling.

Ekstern kraftberegning: Overhengende belastning (OHL) og skyvebelastning

Krefter som påføres akslene av eksterne komponenter er atskilt fra og additive til det overførte dreiemomentet.

• Formel for overhengende last (OHL) (for kjede/kjedehjul eller trinse):
  OHL (N) = (2000 * Dreiemoment på akselen (Nm)) / (Pitch Diameter av tannhjul/remskive (mm))
  Moment på akselener enten T1 (inngang) eller T2 (utgang). Du må sjekke OHL på begge akslene.
• Skyvebelastning (aksial belastning) fra skruehjul eller skrå transportører:Denne kraften virker langs akselens akse og må beregnes ut fra det drevne elementets geometri.
• Bekreftelse:Den beregnede OHL og Thrust Load må være ≤ de tillatte verdiene oppført i våre tabeller for den valgte snekkegirkassemodellen, i den spesifikke avstanden fra husets overflate (X) der kraften påføres.

Miljø- og applikasjonsspesifikasjoner

• Omgivelsestemperatur:Ved over 40°C reduseres den termiske kapasiteten. Hvis under 0 °C, er smøremiddelets oppstartsviskositet et problem. Informer oss om utvalget.
• Monteringsposisjon:Orm over eller under? Dette påvirker oljesumpnivået og smøringen av det øvre lageret. Våre vurderinger er vanligvis for orm-over-posisjon. Andre stillinger kan kreve konsultasjon.
• Driftssyklusprofil:Gi en graf eller beskrivelse hvis belastningen varierer forutsigbart. Dette gir mulighet for en mer sofistikert analyse enn bare en statisk SF.

Vår tilnærming hos Raydafon Technology er samarbeidende. Vi gir kundene våre detaljerte arbeidsark som går gjennom hver parameter ovenfor. Enda viktigere, vi tilbyr direkte teknisk støtte. Ved å dele alle applikasjonsdetaljene dine – motorspesifikasjoner, oppstartstreghet, belastningssyklusprofil, omgivelsesforhold og layouttegninger – kan vi i fellesskap velge en snekkegirkasse som ikke bare er tilstrekkelig, men optimalt pålitelig for dine spesifikke belastningsforhold. Denne grundige beregningsprosessen, basert på flere tiår med våre fabrikktestdata, er det som skiller et riktig valg fra et katastrofalt.

---

Hvordan kan riktig vedlikehold og montering motvirke belastningsrelatert slitasje?

Selv den mest robust utformede snekkegirkasse fraRaydafonkan gi etter for tidlig feil hvis den installeres eller vedlikeholdes feil. Riktig montering og et disiplinert vedlikeholdsregime er dine operative spaker for å direkte motvirke den nådeløse påvirkningen av last. Disse praksisene bevarer den utformede bærende geometrien og smøreintegriteten, og sikrer at enheten fungerer som konstruert gjennom hele levetiden.

Fase 1: Forhåndsinstallasjon og montering - Setter grunnlaget for pålitelighet

Feil som gjøres under installasjonen skaper iboende, lastforsterkende defekter som ingen senere vedlikehold kan korrigere fullt ut.

• Oppbevaring og håndtering:
  • Oppbevar enheten i et rent, tørt miljø. Hvis lagret i >6 måneder, roter inngangsakselen flere hele omdreininger hver 3. måned for å belegge girene på nytt med olje og forhindre falsk brinelling på lagrene.
  • Løft aldri enheten alene i akslene eller husets støpte ører. Bruk en slynge rundt huset. Å slippe eller sjokkere enheten kan forårsake interne justeringsforskyvninger eller lagerskade.
• Fundament og stivhet:
  • Monteringsbasen må være flat, stiv og bearbeidet til en tilstrekkelig toleranse (vi anbefaler bedre enn 0,1 mm per 100 mm). En fleksibel base vil bøye seg under belastning, og feiljustere girkassen med tilkoblet utstyr.
  • Bruk shims, ikke skiver, for å korrigere underlagets flathet. Sørg for at monteringsføttene er fullt støttet.
  • Bruk riktig festekvalitet (f.eks. klasse 8.8 eller høyere). Stram boltene på kryss og tvers til momentet spesifisert i vår håndbok for å unngå forvrengning av huset.
• Akseljustering: Den mest kritiske oppgaven.
  • Juster aldri med øyet eller rett kant.Bruk alltid en måleklokke eller laserjusteringsverktøy.
  • Juster det tilkoblede utstyret til girkassen, ikke omvendt, for å unngå forvrengning av girkassehuset.
  • Kontroller justeringen i både vertikalt og horisontalt plan. Endelig justering må gjøres med utstyret ved normal driftstemperatur, da termisk vekst kan forskyve justeringen.
  • Tillatt feiljustering for fleksible koblinger er vanligvis svært liten (ofte mindre enn 0,05 mm radiell, 0,1 mm vinkel). Overskridelse av dette induserer sykliske bøyebelastninger på akslene, noe som dramatisk øker lager- og tetningsslitasjen.
• Tilkobling av eksterne komponenter (remskiver, kjedehjul):
• Bruk en riktig avtrekker for å installere; aldri hamre direkte på akselen eller girkassekomponentene.
• Sørg for at nøklene er riktig montert og ikke stikker ut. Bruk settskruer i riktig retning for å låse komponenten.
• Kontroller at overhengende last (OHL) fra disse komponentene er innenfor den publiserte grensen for den valgte snekkegirkassen i riktig avstand 'X'.

Fase 2: Smøring - Den pågående kampen mot belastningsindusert slitasje

Smøring er det aktive middelet som forhindrer at lasten forårsaker metall-til-metall-kontakt.

• Innledende fylling og innbrudd:
  • Bruk kun anbefalt oljetype og viskositet (f.eks. ISO VG 320 syntetisk polyglykol). Feil olje kan ikke danne den nødvendige EHD-filmen under høyt kontakttrykk.
  • Fyll til midten av oljenivåets siktglass eller plugg – verken mer eller mindre. Overfylling forårsaker kjernetap og overoppheting; underfylling sulter tannhjul og lagre.
  • Det første oljeskiftet er kritisk.Etter de første 250-500 driftstimene, skift oljen. Dette fjerner innslitningspartiklene som genereres når tannhjulstennene mikroskopisk tilpasser seg hverandre under initial belastning. Dette rusk er svært slitende hvis det blir liggende i systemet.
• Rutinemessige oljeskift og tilstandsovervåking:
  • Etabler en tidsplan basert på driftstimer eller årlig, avhengig av hva som kommer først. For 24/7-tjeneste er endringer hver 4000-6000 timer vanlig med syntetisk olje.
  • Oljeanalyse:Det kraftigste prediktive verktøyet. Send en prøve til et laboratorium ved hvert oljeskift. Rapporten vil vise:
    • Metaller:Stigende jern (ormestål) eller kobber/tinn (hjulbronse) indikerer aktiv slitasje. En plutselig økning indikerer et problem.
    • Viskositet:Har oljen blitt tykkere (oksidasjon) eller tynnet (skjær ned, drivstofffortynning)?
    • Forurensninger:Silisium (smuss), vanninnhold, syretall. Vann (>500 ppm) er spesielt skadelig ettersom det fremmer rust og forringer oljefilmstyrken.
• Ettersmøring av tetninger (hvis aktuelt):Noen design har smørepakninger. Bruk spesifisert høytemperatur litiumkompleksfett med måte for å unngå å forurense oljesumpen.

Fase 3: Driftsovervåking og periodisk inspeksjon

Vær det tidlige varslingssystemet for lastrelaterte problemer.

• Temperaturovervåking:
  • Bruk et infrarødt termometer eller en fastmontert sensor for regelmessig å sjekke husets temperatur nær lagerområdene og oljesumpen.
  • Etabler en basistemperatur under normal belastning. En vedvarende økning på 10-15°C over baseline er en klar advarsel om økt friksjon (feiljustering, smøremiddelsvikt, overbelastning).
• Vibrasjonsanalyse:
  • Enkle håndholdte målere kan spore total vibrasjonshastighet (mm/s). Trend dette over tid.
  • Økende vibrasjoner indikerer forringede lager, ujevn slitasje eller ubalanse i tilkoblet utstyr – alt dette øker dynamisk belastning på girkassen.
• Auditive og visuelle kontroller:
  • Lytt etter endringer i lyden. En ny sutring kan tyde på feiljustering. En banking kan indikere lagersvikt.
  • Se etter oljelekkasjer, som kan være et symptom på overoppheting (forseglingsherding) eller overtrykk.
• Tiltrekking av bolter:Etter de første 50-100 driftstimene, og årlig deretter, kontroller på nytt at alle fundament, hus og koblingsbolter er tette. Vibrasjoner fra belastningssykluser kan løsne dem.

Omfattende vedlikeholdsplantabell

Handling	Frekvens / Timing	Formål og belastningstilkobling	Viktige prosedyremerknader
Innledende oljeskift	Etter de første 250-500 driftstimer.	Fjerner innledende slitasjerester (slipende partikler) som genereres under lastsettingsprosessen til gir og lagre. Forhindrer abrasiv slitasjeakselerasjon.	Tøm mens den er varm. Skyll kun med samme oljetype hvis det er for mye rusk. Fyll på til riktig nivå.
Rutinemessig oljeskift og analyse	Hver 4000-6000 driftstimer eller 12 måneder. Hyppigere i skitne/varme omgivelser.	Fyller på nedbrutte tilsetningsstoffer, fjerner akkumulerte slitemetaller og forurensninger. Oljeanalyse gir en slitasjetrend, en direkte indikator på intern belastningsgrad og komponenthelse.	Ta oljeprøve fra midtbunnen under drift. Send til laboratoriet. Dokumenter resultater for å etablere trendlinjer for kritiske elementer som Fe, Cu, Sn.
Boltsmomentkontroll	Etter 50-100 timer, deretter årlig.	Forhindrer at den løsner på grunn av vibrasjoner og termisk sykling under belastning. Løse bolter tillater husbevegelse og feiljustering, og skaper ujevn belastning med høy belastning.	Bruk en kalibrert momentnøkkel. Følg mønsteret på kryss og tvers for hus og bunnbolter.
Justeringssjekk	Etter installasjon, etter eventuelt vedlikehold på tilkoblet utstyr, og årlig.	Sørger for at tilkoblede aksler er kolineære. Feiljustering er en direkte kilde til sykliske bøyelaster, som forårsaker for tidlig lagersvikt og ujevn girkontakt (kantbelastning).	Utfør med utstyr ved driftstemperatur. Bruk laser- eller måleindikatorverktøy for presisjon.
Temperatur- og vibrasjonstrendovervåking	Ukentlig / månedlig avlesning; kontinuerlig overvåking for kritiske applikasjoner.	Tidlig oppdagelse av problemer (smøringssvikt, lagerslitasje, feiljustering) som øker intern friksjon og dynamiske belastninger. Tillater planlagt intervensjon før katastrofal fiasko.	Merk målepunkter på huset. Registrer omgivelsestemperatur og belastningstilstand for nøyaktig sammenligning.
Visuell inspeksjon for lekkasjer og skader	Daglig/ukentlig tur rundt.	Identifiserer oljelekkasjer (potensielt tap av smøremiddel som fører til slitasje) eller fysisk skade fra ytre påvirkninger som kan kompromittere husets integritet under belastning.	Kontroller tetningsflatene, husets skjøter og lufteventilen. Sørg for at lufteluften er ren og uhindret.

Kompetansen fra vår fabrikk strekker seg utover salgsstedet. Vår tekniske dokumentasjon inkluderer omfattende installasjonsveiledninger og vedlikeholdssjekklister skreddersydd for våre produkter. Ved å samarbeide med oss ​​får du ikke bare en kvalitetssnekkegirkasse, men kunnskapsrammeverket og støtten for å sikre at den leverer sitt fulle utformede liv, og aktivt håndterer lastutfordringene den står overfor hver dag. Pålitelighet er et partnerskap, og vår forpliktelse er å være din tekniske ressurs fra installasjon gjennom flere tiår med service.

---

Sammendrag: Sikre langsiktig pålitelighet gjennom belastningsbevissthet

Å forstå hvordan belastningsforhold påvirker langsiktig pålitelighet til snekkegirkasseenheter er hjørnesteinen i vellykket applikasjonsteknikk. Det er et mangefasettert samspill mellom mekanisk stress, termisk håndtering, materialvitenskap og operativ praksis. Som vi har undersøkt, akselererer uønskede belastninger slitasjemekanismer som slitasje, groper og slitasje, noe som fører til effektivitetstap og for tidlig svikt.

Hos Raydafon Technology Group Co., Limited, bekjemper vi dette gjennom tilsiktet design: fra våre herdede stålormer og bronsehjul til våre stive hus og høykapasitetslagere, alle aspekter av snekkegirkassen vår er konstruert for å håndtere og tåle krevende belastningsprofiler. Imidlertid er partnerskapet for pålitelighet delt. Suksess avhenger av nøyaktig beregning av servicefaktorer, termiske grenser og eksterne belastninger under valg, etterfulgt av grundig installasjon og en proaktiv vedlikeholdskultur.

Ved å se på lasten ikke som et enkelt tall, men som en dynamisk livstidsprofil, og ved å velge en girkassepartner med den tekniske dybden som passer, forvandler du en kritisk komponent til en pålitelig ressurs. Vi inviterer deg til å utnytte våre to tiår med erfaring. La vårt ingeniørteam hjelpe deg med å analysere dine spesifikke lastforhold for å spesifisere den optimale snekkegirkasseløsningen, som sikrer ytelse, lang levetid og maksimal avkastning på investeringen din.

Kontakt Raydafon Technology Group Co., Limitedi dag for en detaljert søknadsgjennomgang og produktanbefaling. Last ned vår omfattende tekniske whitepaper om belastningsberegning eller be om en stedsrevisjon fra våre ingeniører for å vurdere dine nåværende drivsystemer.

---

Ofte stilte spørsmål (FAQ)

Q1: Hva er den mest skadelige typen last for en snekkegirkasse?
A1: Sjokkbelastninger er vanligvis de mest skadelige. En plutselig, høy dreiemomentspiss kan øyeblikkelig bryte den kritiske oljefilmen mellom ormen og hjulet, og forårsake umiddelbar limslitasje (skraping) og potensielt sprekker tenner eller lagre. Det induserer også høye stresssykluser som akselererer tretthet. Selv om vedvarende overbelastninger er skadelige, gir den umiddelbare naturen til sjokkbelastninger ofte ingen tid for systemtreghet til å absorbere støtet, noe som gjør dem spesielt alvorlige.

Spørsmål 2: Hvordan påvirker kontinuerlig overbelastning ved for eksempel 110 % av nominelt dreiemoment levetiden?
A2: Kontinuerlig overbelastning, selv marginalt, reduserer levetiden drastisk. Forholdet mellom belastning og lager/girlevetid er ofte eksponentielt (etter et kubelovforhold for lagre). En overbelastning på 110 % kan redusere forventet L10-lagerlevetid med omtrent 30–40 %. Mer kritisk øker den driftstemperaturen på grunn av økt friksjon. Dette kan føre til termisk løping, der varmere olje tynner ut, noe som fører til mer friksjon og enda varmere olje, og til slutt forårsaker hurtig nedbrytning av smøremiddel og katastrofal slitasje i løpet av kort tid.

Q3: Kan en større servicefaktor fullstendig garantere pålitelighet under variabel belastning?
A3: En større servicefaktor er en avgjørende sikkerhetsmargin, men det er ikke en absolutt garanti. Det står for ukjente i belastningskarakter og frekvens. Pålitelighet avhenger imidlertid også av riktig installasjon (innretting, montering), riktig smøring og miljøfaktorer (renslighet, omgivelsestemperatur). Ved å bruke en høy servicefaktor velges en mer robust girkasse med større iboende kapasitet, men den må fortsatt installeres og vedlikeholdes riktig for å realisere den fulle potensielle levetiden.

Q4: Hvorfor er termisk kapasitet så viktig når man diskuterer last?
A4: I en snekkegirkasse går en betydelig del av inngangseffekten tapt som varme på grunn av glidende friksjon. Belastningen bestemmer direkte størrelsen på dette friksjonstapet. Den termiske kapasiteten er hastigheten som girkassehuset kan spre denne varmen til omgivelsene uten at den indre temperaturen overskrider den sikre grensen for smøremiddelet (typisk 90-100°C). Hvis den påførte belastningen genererer varme raskere enn den kan avledes, vil enheten overopphetes, bryte ned oljen og føre til rask feil, selv om de mekaniske komponentene er sterke nok til å håndtere dreiemomentet.

Spørsmål 5: Hvordan forringer overhengende last spesifikt en snekkegirkasse?
A5: Overhengende laster påfører utgående aksel et bøyemoment. Denne kraften bæres av utgående aksellagre. Overdreven OHL forårsaker for tidlig lagertretthet (brinling, avskalling). Det avbøyer også akselen litt, noe som feiljusterer det nøyaktige nettet mellom ormen og hjulet. Denne feiljusteringen konsentrerer belastningen på den ene enden av tannen, noe som forårsaker lokalisert pitting og slitasje, øker tilbakeslag og genererer støy og vibrasjoner. Det undergraver effektivt den nøye konstruerte lastfordelingen til girsettet.

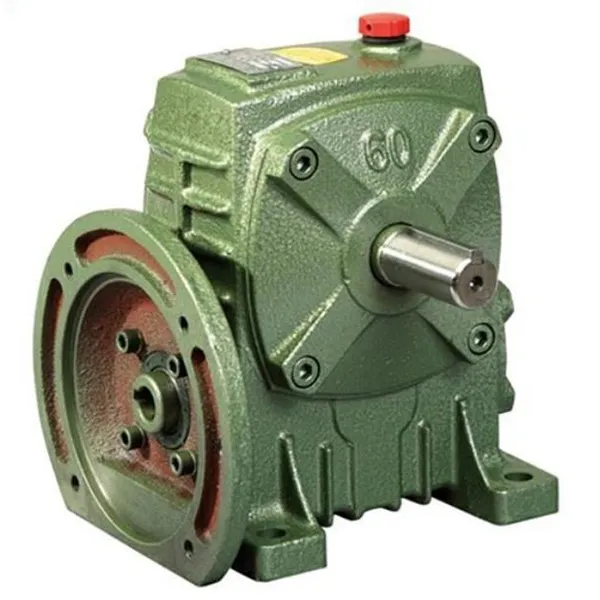

Raydafon Technology Worm Gearbox: Nøkkeldesignparametre for belastningsmotstand
