WPDA-serien snekkegirkasser

WPDA-serien snekkegirkasser — 13 rammestørrelser (40–250), forhold 5:1 til 100:1, utgangsmoment 15–2 500 N·m, inngangseffekt 0,12–15 kW, IP65 støpejernshus med tvangssmøring. Ormehjulet er bråkjølt og slipt til HRC 58–62; en dobbelleppetetning holder melstøv, åkerslam og vaskevann ute av girhulen. Fot-, flens- og hulakselmontering er tilgjengelig, og utgående aksel kan maskineres for å matche din eksisterende motor. Send inn strøm, nødvendig forhold og motorflens – vi returnerer en matchet ramme, måltegning og fabrikkdirekte tilbud innen 24 timer.
4050607080100120135147155175200250

WPDA-serien snekkegirkasser — forhold 5:1 til 100:1, 15–2500 N·m, IP65 støpejernshus

Hvis du kjøper en ormereduksjon for en mikser, transportør, pakkelinje eller gårdsredskap, er de tre tallene som avgjør om det passer er forhold, utgående dreiemoment og motorflens. WPDA-serien dekker alle tre over tretten rammestørrelser fra 40 til 250, med inngangseffekt fra 0,12 kW til 15 kW og et støpejernshus som holder IP65 under nedvasking og støv. Tabellene nedenfor lar deg tilpasse en ramme til din plikt uten å åpne en katalog.

Spesifikasjon Øyeblikksbilde

  • Rammestørrelser40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Inngangseffekt0,12 kW – 15 kW
  • Reduksjonsforhold5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Utgangsmoment15 N·m – 2500 N·m
  • BoligHøyfast støpejern, motstandsdyktig mot slag og deformasjon
  • SnekkehjulBråkjølt og slipt, tannoverflate HRC 58–62
  • BeskyttelseIP65 — dobbel-leppetetning pluss støvtett skjelett-oljetetning
  • MonteringFot, flens eller hul skaft; utgående aksel maskinert til motoren din
  • SmøringTvunget smørekrets, sump under 60 °C ved 24/7-drift

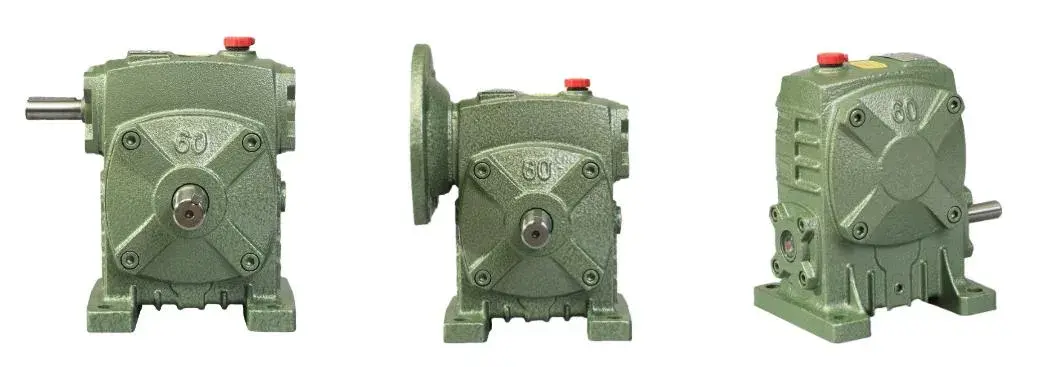

WPDA Series Worm Gearboxes — cast iron housing worm reducer

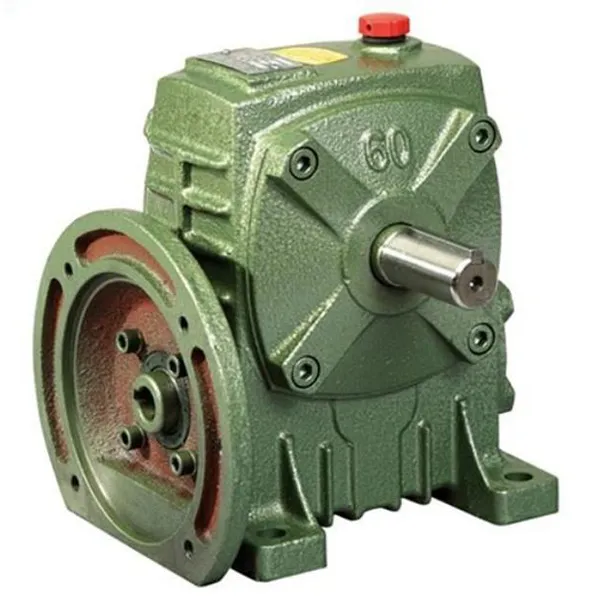

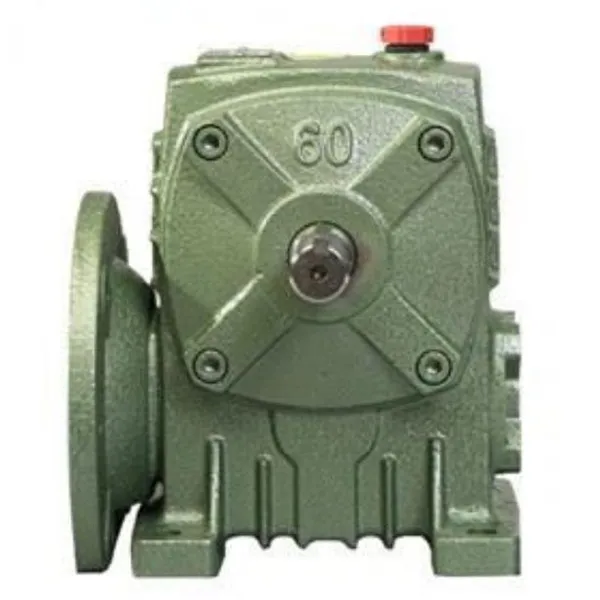

WPDA-snekkegirkasse — støpejernshus, flensmontert inngang, hul eller solid utgående aksel.

Hvor WPDA passer

Matforedling og blanding

Selvlåsende holder skovlen når motoren stopper

Et forhold på 40:1 på WPDA-70 lar en blandeåre med stor kapasitet starte under belastning uten å stoppe. Når linjen stopper, den selvlåsende ormgeometrien forhindrer at padlen faller under sin egen vekt. Den dobbelleppetetning holder melstøv ute av oljen, så serviceintervallet flyttes til omtrent seks måneder.

Avløpsvann og sortering

Støpejernshus og dobbelleppetetning mot fuktighet

I et kloakk- eller søppelsorteringsanlegg er det olje som lekker forbi en slitt leppetetning som dreper lagrene. WPDA-100 bruker et rustsikkert støpejernshus og en dobbelleppetetning; målt driftsstøy faller fra rundt 80 dB til 62 dB, noe som betyr noe på nattevakter i boligsoner.

Landbruksmaskiner

60:1 forholdet tredobler trommelmomentet på en hogstmaskin

På en treskertresketrommel løfter en 60:1 WPDA-80 motormomentet omtrent tre ganger og forbedrer tresking effektivitet med ca. 25 %. Hulakselen monteres rett på eksisterende drivaksel, så rammen trenger ikke ombearbeides. IP65 holder jordslam og regn ute av girhulen.

Logistikk og løft

Rettvinklet layout sparer 30 % av installasjonsplassen

På automatiserte sorteringslinjer og løfteplattformer lar det rettvinklede snekkeoppsettet motoren sitte ved siden av den drevne akselen i stedet for bak den. En 25:1 WPDA-60 gir fin nok plassering for pakkesortering uten servo. Utgangsaksler kan maskineres for å matche importerte motorer, og unngår en full transmisjon bytte. SeWP Series snekkegirkasserekkevidde for oppgaver med lavere forhold.

Utvalgstabell — Effekt, forhold og vekt

Hurtigreferanse for rammestørrelse — nominell inngangseffekt og vekt
Størrelse Inngangseffekt (kW) Forholdsområde Vekt (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3,0 – 4,0 5:1 – 80:1 85
147 3,0 – 4,0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11.0 – 15.0 5:1 – 80:1 396

Utgangsmoment spenner over 15 N·m ved størrelse 40 til 2500 N·m ved størrelse 250. Hvis din plikt trenger et forhold utenfor ni standardtrinn, spør etter det nærmeste paret, og vi vil bekrefte den faktiske utgangshastigheten og dreiemomentet.

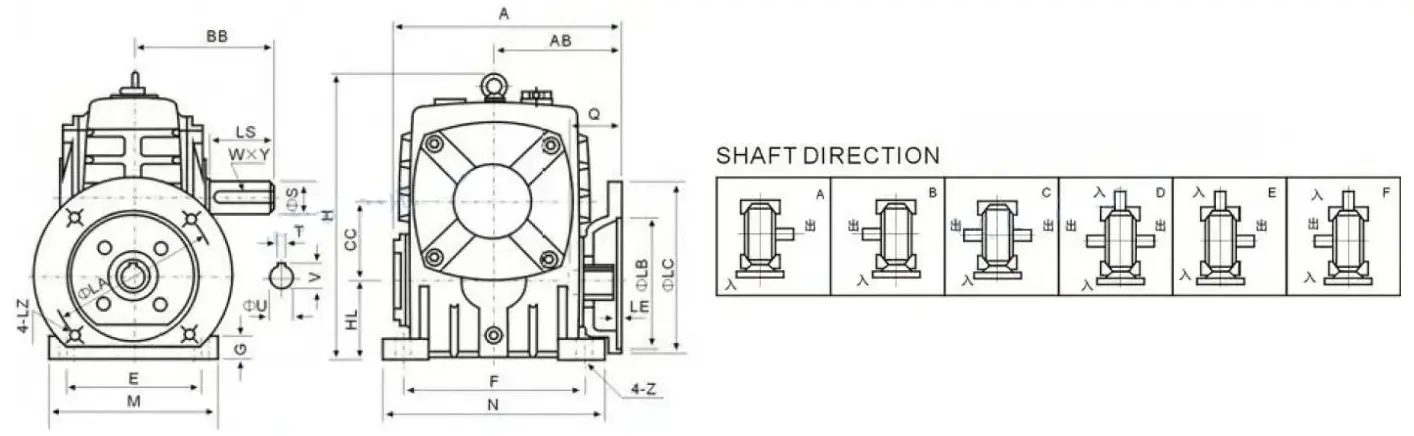

Installasjonsdimensjoner — Rammestørrelser 40 til 250

Monteringsdimensjoner (mm) — A, AB, BB, H, HL, flens LA/LB/LC, inngangshull Q/U, utgående aksel LS/S
Størrelse A AB BB H HL M N E F G Z LA LB LC LE LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45,3 155 90 25×9

Alle dimensjoner i millimeter. På mobil, sveip bordet horisontalt for å nå flens- og akselsøylene. Send din motorramme og ønsket utgående akselstørrelse, så bekrefter vi den matchende raden før du bestiller.

Hvorfor kjøpere spesifiserer denne serien

01

Herdet og slipt snekkehjul, HRC 58–62

Snekkehjulet går gjennom bråkjøling og sliping, med en tannoverflatehardhet i HRC 58–62-båndet. I en gruvetransportørapplikasjon ga to års kontinuerlig drift mindre enn 0,1 mm girslitasje — omtrent tre ganger levetiden til en standard reduksjonsgir i samme oppgave. Depresisjonsutstyrsproduksjonsiden viser slipe- og inspeksjonstrinn bak den figuren.

02

Tvunget smøring holder sumpen under 60 °C ved 24/7-drift

En intern tvungen smørekrets mater nettet og lagrene i stedet for å stole på sprut alene. kl kontinuerlig 24-timers drift holder oljesumpen under 60 °C, noe som bremser smøremiddeloksidasjonen og holder filmtykkelse ved ormekontakt. Det er forskjellen mellom en redusering som varer en sesong og en som varer flere.

03

IP65 dobbelleppetetning og et hus som ikke ruster gjennom

En dobbelleppetetning pluss en støvtett skjelettoljetetning holder IP65 mot gjørme, regn og prosessstøv. På en søppelsorteringssted der vanlige reduksjonsrør lekket olje og beslaglagt innen tre måneder, kjørte en WPDA-100 18 måneder i samme etsende miljø uten en dråpe lekkasje. Hvis din plikt er lettere og du trenger en mindre konvolutt, sammenlignRV Series snekkegirkasse.

04

Utgangsaksel maskinert til motoren din, ikke omvendt

Fot-, flens- og hulakselmontering er alle tilgjengelige, og utgangsakselen kan maskineres til størrelsen av motoren eller den drevne akselen du allerede eier. Et gårdsmaskinanlegg trengte en sjakt som matchet en eldre motor; erstatningsakselen ble sendt på tre dager og boltet på uten å bytte motor. For landbruksavgifter, selandbruksgirkasserekkevidde også.

Tilbakemelding fra kunder

«Vi kjører disse i et fuktig matverksted der de tidligere girkassene rustet og trengte hyppige stanser. Med WPDA-serien har ikke huset rustet selv med mel og fuktighet rundt hele dagen, og bronse ormehjulet er fortsatt rent. Støy under drift er nesten ubetydelig, så det forstyrrer ikke lenger mattestutstyr i nærheten. Da jeg trengte å justere reduksjonsforholdet, ledet teamet deres meg gjennom modellforskjeller og kjørte lastberegningen for meg — den anbefalte enheten gikk jevnt fra den første starte."

Emma WilsonMatforedlingsanlegg, Sydney, Australia

"WPDA-girkassene fungerte veldig bra på prosjektet vårt - pålitelig, effektiv og enkel å installere og vedlikeholde. Fra første konsultasjon til levering gikk alt greit, og kommunikasjonen var grei. Vi vil fortsette å jobbe sammen og anbefale produktet til andre partnere."

James CarterProsjektkjøper, Raydafon kunde

Send motorkraft og forhold – Få en matchet ramme

Fortell oss inngangseffekt, nødvendig utgangshastighet eller -forhold, monteringstype og akselstørrelse. Vi vil bekrefte WPDA-ramme, returner måltegningen og tilbud til fabrikkpris, vanligvis innen 24 timer. Fullt utvalg påsnekkegirkasseside.
