Hydraulisk bomsylinder for minigraver

Raydafon produserer hydrauliske bomsylindere for minigravere ved sin egen fabrikk i Ningbo, Kina. Standard borediametre går fra 50 mm til 125 mm med stangdiametere fra 25 mm til 75 mm, slaglengde opp til 1000 mm, maksimal skyvekraft på 361 kN ved 29,4 MPa, og et arbeidstemperaturområde på -20 °C til +70 °C. Løpet er smidd av høyfast legert stål og boringen er presisjonsslipt, noe som reduserer intern friksjon og gir nøyaktig lavhastighets bomkontroll. En innebygd dobbel tetningsstruktur med slitesterk importert gummi og en utvendig visker beskytter tetningsleppen mot støv og fuktighet, og forlenger levetiden med mer enn 40 %. Utsiden av stangen og tønnen er anti-korrosjonsbehandlet for regn, gjørme og nedvasking. Boring, stang, slag, monteringssentre og portposisjoner produseres etter tegning for OEM montering eller utskifting på 1–8 tonns maskiner. Send gravemaskinmodellen din eller originaltegningen for et tilbud innen 24 timer.

Hydraulisk bomsylinder for minigraver – boring 50–125 mm, slaglengde til 1000 mm

Bomsylinderen er sylinderen som hever og senker bommen på en minigraver, og det er sylinderen som tar mest belastning i hele maskinen. Raydafon smir tønnen av høyfast legert stål, sliper boringen for å redusere intern friksjon og forsegler den med et dobbeltforseglingsarrangement for støvete forhold. Leveres som OEM-montering eller som erstatningssylinder laget etter originaltegningen.

  • 50–125 mmBorediameter
  • 25–75 mmStang diameter
  • ≤ 1000 mmSlag
  • 361 kNMaksimal skyvekraft
  • −20 til +70 °CArbeidstemperatur
01 / OVERSIKT

Hydraulisk bomsylinder for minigraver — OEM og erstatningsutstyr

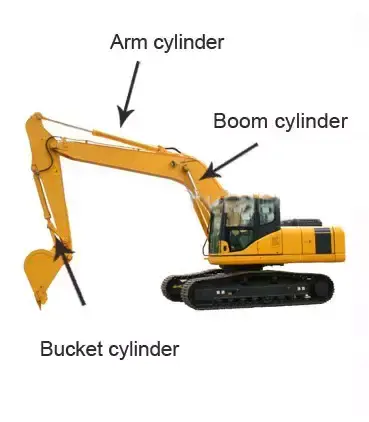

Bomsylinderen sitter mellom maskinrammen og bommen, og det er komponenten som løfter hele gravemaskinens øvre struktur. På en minigraver arbeider bomsylinderen gjennom et kortere slag enn en fullstørrelsesmaskin, men med høy arbeidssyklus, ofte tusenvis av sykluser om dagen på kommunalt, landskapsarbeid og gårdsarbeid. Denne kombinasjonen - kort slag, høyt antall sykluser, støvete miljø - er det spesifikasjonen trenger å svare på, i stedet for rå kraft alene.

Raydafon produserer denne sylinderen i sin egen fabrikk i Ningbo, Kina, for både maskinbyggere og ettermarkedet. Standard borediametre går fra 50 mm til 125 mm med stangdiametere fra 25 mm til 75 mm, slaglengde opp til 1000 mm og maksimal skyvekraft på 361 kN, med et arbeidstemperaturområde på −20 °C til +70 °C. Relaterte sylindre fra samme fabrikk inkluderer den brederegravemaskin hydraulisk sylinderrekkevidde, denhydraulisk skuffesylinder for liten gravemaskinsom fungerer med den på samme maskin, oghydraulisk sylinderkatalog som dekker andre mobile maskiner.

02 / SPESIFIKASJONER

Tekniske spesifikasjoner

  • ProduktnavnHydraulisk bomsylinder for minigraver
  • Borediameter50 mm – 125 mm
  • Stang diameter25 mm – 75 mm
  • Slag≤ 1000 mm
  • Maksimal skyvekraft361 kN
  • Maksimalt trykk29,4 MPa
  • Arbeidstemperatur−20 °C til +70 °C
  • TønnematerialeHøyfast legert stålsmiing, presisjonsslipt boring
  • ForseglingDobbel tetningsstruktur med slitesterk importert gummi
  • OverflatebehandlingAnti-korrosjonsbehandlet stang og tønne utvendig
  • MonteringTil maskintegning - pinne-, gaffel- eller flensarrangement
  • TilpasningBoring, stang, slag, monteringssentre, portposisjon, malingsfarge

Standard spesifikasjonsark for minigravers bomsylinder.

Parameter Verdi
Borediameter 50 mm – 125 mm
Stang diameter 25 mm – 75 mm
Slag ≤ 1000 mm
Maksimal skyvekraft 361 kN
Trykk 29,4 MPa
Arbeidstemperatur −20 °C til +70 °C

Hvordan skyvekraft og boring henger sammen:361 kN maksimal skyvekraft gjelder for den største boringen i området ved 29,4 MPa. En mindre boring produserer proporsjonalt mindre kraft ved samme trykk - en 50 mm boring ved 29,4 MPa gir omtrent 57,7 kN, en 63 mm boring ca. 91,6 kN og en 80 mm boring ca. 147,8 kN. Spesifiser alltid boringen sammen med systemtrykket, fordi skyvekraften maskinen din trenger er det som bestemmer boringen, ikke omvendt.

03 / PRODUKTDETALJER

Produktdetaljer

Fotografier og referansebilder av bomsylinderen vi produserer for minigravere.

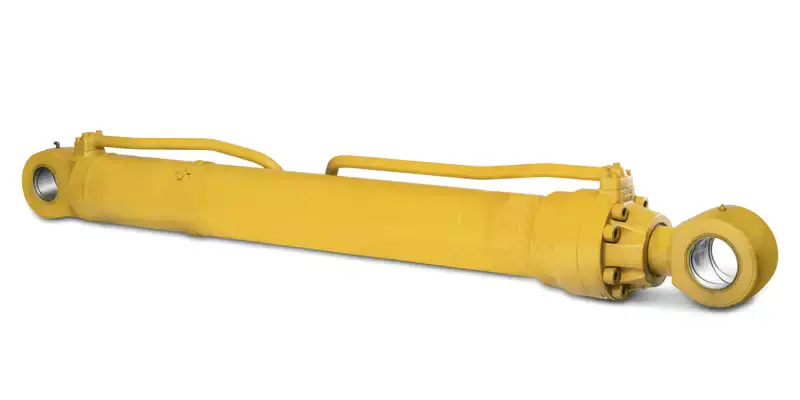

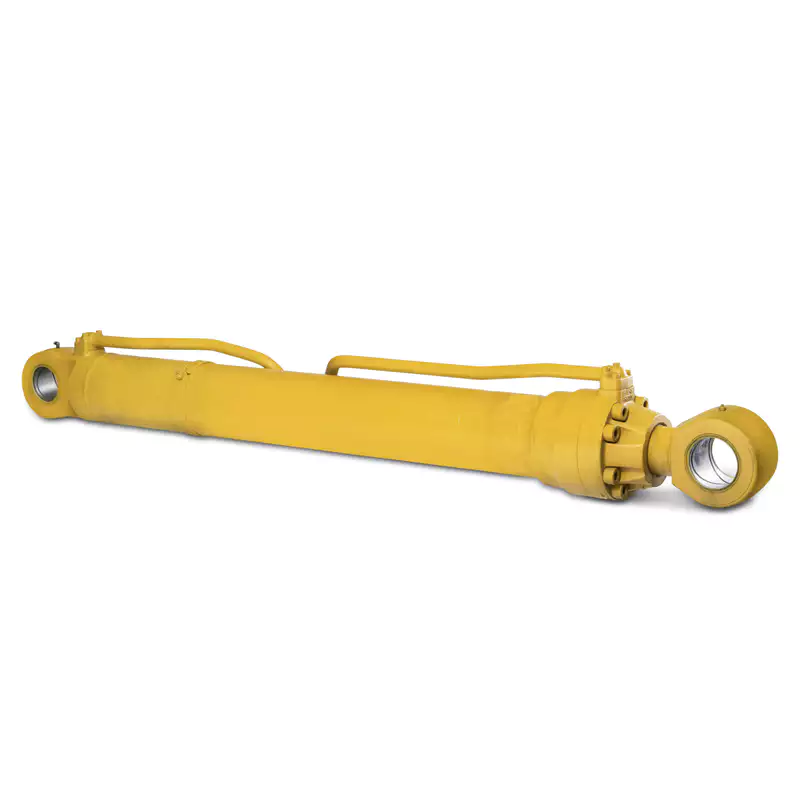

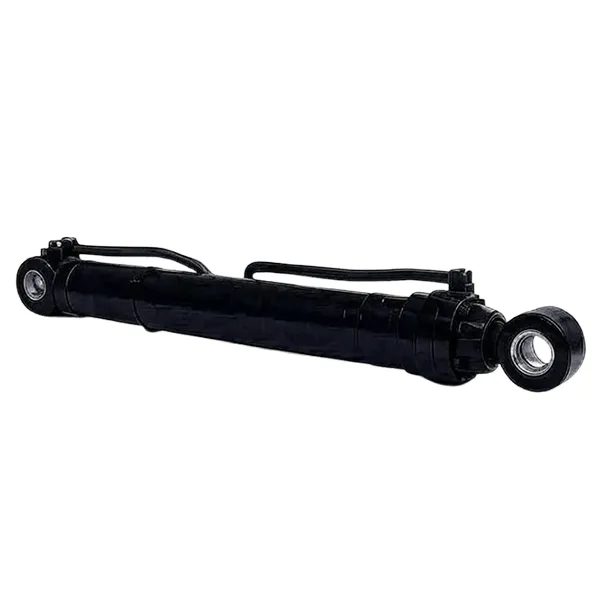

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Hydraulisk bomsylinder for minigraver — løp, stang og monteringsender.
Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Tønne av smidd legert stål med presisjonsslipt boring.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Dimensjon og monteringsreferanse – bekreft mot maskinen din før du bestiller.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Stangoverflate og dobbel tetningsarrangement.
04 / KONSTRUKSJON

Produktegenskaper og konstruksjon

Smidd tønne og jordboring

Tønnen er smidd av høyfast legeringsmateriale i stedet for maskinert fra rørmasse, noe som gir en jevnere kornstruktur og bedre utmattelsesmotstand i de gjengede og sveisede endene. Boringen blir deretter presisjonsslipt slik at stempeltetningen går mot en jevn overflatefinish; den finishen er det som holder den indre friksjonskoeffisienten lav – rundt 30 % lavere enn en uslipt boring i vår sammenligningstesting – og det er grunnen til at bommen fortsatt kan tømmes nøyaktig når maskinen jobber på et trangt sted hvor centimeter har betydning.

Dobbel tetning for støvete steder

Hver sylinder bruker en innebygd dobbel tetningsstruktur med slitesterk importert gummi. Den indre tetningen holder hydraulisk trykk mens den ytre viskeren holder støv og fuktighet borte fra tetningsleppen, som er arrangementet som betyr noe på arbeidsplassen: en enkelt tetning som får lov til å kjøre forurenset er det som produserer den sakte gråten som til slutt blir en lekkasje. I bruk forlenger denne konstruksjonen sylinderlevetiden med mer enn 40 % sammenlignet med et enkeltforseglingsarrangement og reduserer hvor ofte maskinen må ut av arbeid for vedlikehold.

Laget etter maskinens geometri

Boring, stang, slag, monteringssentre og portposisjoner produseres etter tegning. For en erstatningssylinder er dette den kritiske delen - monteringssentrene og pinndiametrene må samsvare nøyaktig med maskinens bom og ramme, så send den originale tegningen, maskinmodellen eller de målte dimensjonene til den mislykkede sylinderen, og vi vil matche grensesnittet før tilbud. Ulike slag- og trykkkonfigurasjoner er tilgjengelige på tvers av serien for å passe kommunale, landskapsarbeid og landbruksoppgaver.

05 / KOMPATIBILITET

Maskinkompatibilitet

Denne bomsylinderen leveres til minigravere i klassen 1 til 8 tonn, hvor borediametre i området 50–125 mm er standard. Den monteres både som originalutstyr og som erstatning på maskiner fra blant annet følgende merker:

  • Kubota
  • Yanmar
  • Takeuchi
  • Bobcat
  • Caterpillar
  • Komatsu
  • Hitachi
  • Volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Vennligst merk:merkenavn er kun oppført for å indikere maskinklassene denne sylinderen vanligvis er montert på. Raydafon er en uavhengig produsent og er ikke tilknyttet, autorisert av eller en leverandør av originalutstyr til disse merkene. Bekreft alltid monteringstegningen for din spesifikke modell før du bestiller.

Ikke sikker på hvilken boring og slag maskinen din trenger? Send gravemaskinmodellen, den eksisterende sylinderens boring og stangdiameter, dens pinne-til-pinne-lengde og systemtrykket, så bekrefter vi konfigurasjonen.

06 / SØKNADER

Søknader

Minigravere kjøpes fordi de passer der maskiner i full størrelse ikke kan, og det er akkurat der bomsylinderens kontroll betyr mest.

Kommunalt veivedlikehold

Rørlegging og reparasjon av kumlokk i trange gater, hvor bommen må inn i posisjon i stedet for å svinges. Nøyaktig lavhastighetskontroll reduserer risikoen for å treffe nedgravde tjenester eller ferdige overflater.

Gjenvinning og planting av frukthager

Rydding av gamle trestubber og klargjøring av nye tomter, med bommen løftet og senket rundt stående trær. Kontrollert bevegelse unngår skade på frukttrærne som må forbli på plass.

Bygge- og rivearbeid

Å rive lave vegger og løfte lette byggematerialer, der stabil kraftutgang under en skiftende belastning holder operasjonen forutsigbar for operatøren og trygg for alle som jobber i nærheten.

Landbruksvannvern

Skjæring av dreneringsgrøfter til en kontrollert dybde og bredde, som bare kan repeteres hvis bomsylinderen holder posisjon under belastning i stedet for å drive mens skuffen møter motstand.

Hageanlegg og hageanlegg

Sortering, grøfting og flytting av jord i trange boligtomter, der en kompakt maskin med presis bomstyring gir en renere finish og mindre manuell rydding.

Utskifting og reparasjon

Direkte erstatning av en snittet, bøyd eller lekker bomsylinder på en eksisterende maskin, produsert mot den originale tegningen eller målte prøven slik at pinnene og portene er på linje.

07 / HVORFOR RAYDAFON

Produktfordeler

  • Fabrikk-direkte forsyningSylinderen er smidd, maskinert, montert og testet i Raydafons egen fabrikk, så det er ingen handelsmargin mellom deg og produksjonen, og tegninger pluss reservetetninger forblir tilgjengelige for maskinens levetid.
  • Lavere indre friksjonPresisjonsjordboring og tilpasset stempeltetningsklaring reduserer intern friksjon, som viser seg som jevnere lavhastighetskontroll og mindre varme generert i hydraulikkoljen under lange skift.
  • Tetning bygget for forholdene på stedetDobbel tetning med ekstern visker er spesifisert for støv og fuktighet i stedet for for et rent verksted, som er det som forlenger levetiden med mer enn 40 % og reduserer uplanlagte nedetider.
  • Utvalg av slag og trykkKonfigurasjon av boring, stang, slag og trykk kan tilpasses maskinen i stedet for å tvinge frem nærmeste katalogstørrelse, noe som betyr noe når du bytter ut en sylinder på en utgått modell.
  • Anti-korrosjon overflatebehandlingStangen og tønnens ytre er behandlet mot korrosjon, slik at sylinderen overlever regn, gjørme og utvasking uten overflategroping som ødelegger tetninger.
  • Tegningsbasert erstatningSend den originale tegningen, maskinmodellen eller målte dimensjoner og erstatningen er produsert til det grensesnittet, slik at pinner, porter og monteringssentre passer uten modifikasjoner på stedet.

Skyvkraft, tetningslevetid og serviceintervall avhenger av valgt boring, systemtrykket, driftssyklusen og hvor godt maskinens hydraulikkolje er filtrert. Gi oss gravemaskinmodellen og arbeidstrykket, så bekrefter vi boringen og slaget mot lasten sylinderen faktisk vil bære.

08 / Vanlige spørsmål om KJØPER

Vanlige spørsmål om kjøpere

  • Hvilken boring, slag og trykk dekker denne minigraverens bomsylinder?Borediameter fra 50 mm til 125 mm, stangdiameter fra 25 mm til 75 mm, slaglengde opp til 1000 mm og maksimalt trykk på 29,4 MPa. Maksimal skyvekraft er 361 kN ved den største boringen; mindre boringer produserer proporsjonalt mindre kraft ved samme trykk, så boringen bør velges fra kraften maskinen din trenger.
  • Kan du bytte ut min spesifikke gravemaskinmodell?Ja. Send maskinmodellen, den originale tegningen eller den målte boringen, stangdiameteren, slaglengden, pinne-til-pinne-lengden og monteringsdetaljer for den mislykkede sylinderen. Vi bekrefter grensesnittet og produserer sylinderen for å matche, noe som unngår tilpasningsproblemene som kommer av å bruke en generisk størrelse.
  • Hva er forskjellen mellom maksimal skyvekraft og trykk?Trykk er det hydrauliske trykket sylinderen er klassifisert for, i dette tilfellet 29,4 MPa. Skyvekraft er kraften som trykket produserer på stempelområdet, og det er grunnen til at det endres med boringsdiameter - 361 kN ved 125 mm boring, men bare ca. 57,7 kN ved 50 mm boring ved samme trykk.
  • Hvilket temperaturområde kan sylinderen jobbe i?Standard arbeidsområde er −20 °C til +70 °C. For maskiner som opererer utenfor dette området, eller med hydraulikkolje som går varmere, fortell oss den kontinuerlige oljetemperaturen, så vil vi bekrefte tetningsmaterialet og spesifikasjonene som passer den.
  • Hvordan er sylinderen beskyttet mot støv og vann?Den bruker en dobbel tetningsstruktur med slitesterk importert gummi og en utvendig visker, slik at tetningsleppen er beskyttet mot støv og fuktighet. Denne ordningen er spesifisert for forholdene på stedet i stedet for et rent miljø og er det som forlenger levetiden med mer enn 40 %.
  • Hvilken informasjon trenger du å sitere, og kan reservepakninger leveres?Maskinmodell, bore- og stangdiameter, slag, arbeidstrykk, monteringstype og mengde — jo flere av disse du sender, jo raskere bekrefter vi designet. Tetningssett og erstatningskomponenter er tilgjengelige separat, slik at en maskin kan settes i drift etter en tetningsfeil uten å bytte ut hele sylinderen. Tilbud er normalt innen 24 timer.
09 / RELATERT

Relaterte produkter og videre lesing

Be om tilbud på minigraverbomsylinder

Send gravemaskinmodell, boring og stangdiameter, slaglengde, arbeidstrykk, monteringstype og mengde - eller den originale tegningen. Vi bekrefter konfigurasjonen mot din maskin og svarer med pris og leveringstid innen 24 timer.

Send forespørsel nå

* Maksimal skyvekraft på 361 kN gjelder for den største boringen i området ved 29,4 MPa. Vennligst bekreft boring, slaglengde og monteringsdimensjoner til maskinen din før du bestiller. Merkenavn brukes kun for å indikere maskinklasser og antyder ingen tilknytning.
