Kryssede spiralgir

Raydafon er en Kina-basert OEM-produsent og leverandør av kryssede spiralformede gir for presisjonsinstrumenter, medisinsk utstyr, hjelpedrev for biler, smarthusenheter og industrimaskineri. Standardserien dekker modul 0,8-4 mm, akselvinkel justerbar 25°-90°, slipt tannoverflate, overføringseffektivitet over 90%. Materialalternativer inkluderer høyfast legert stål, rustfritt stål, aluminiumbronse, nylon og slitesterk ingeniørplast. Den kryssede spiralformede tanndesignen overfører kraft mellom ikke-parallelle og ikke-kryssende aksler, sparer plass til layout og reduserer kjørestøy. Tilpasset modul, tannnummer, akselvinkel, boring, kilespor, materiale og overflatebehandling støttes. Prøvebestillinger, bulkbestillinger og emballasje med private label er tilgjengelig. Send tegnings- eller prøvedetaljer, nødvendig materiale, mengde og destinasjonshavn for et raskt tilbud.
Kina OEM-produsent av kryssede spiralgir

Kryssede spiralgir produsent for ikke-parallell akseltransmisjon i presisjonsinstrumenter og industrielle drivverk

Raydafon er en Kina-basert OEM-produsent og leverandør av kryssede spiralgir, også kalt skruegir. Kryssede spiralformede gir overfører kraft mellom ikke-parallelle og ikke-kryssende aksler, noe som gjør dem egnet for kompakt automatiseringsutstyr, bærbare kjølevifter, tannlegestoljusteringssystemer, hjelpemotorer til bilmotorer og smarte gardintransmisjonsenheter. Standardserien dekker modul 0,8-4 mm, akselvinkel justerbar 25°-90°, slipt tannoverflate og overføringseffektivitet over 90%. Materialalternativer inkluderer høyfast legert stål, rustfritt stål, aluminiumbronse, nylon og slitesterk ingeniørplast. Tilpasset modul, tannnummer, akselvinkel, boring, kilespor, materiale og overflatebehandling støttes. Send din tegning eller prøvedetaljer, nødvendig materiale, mengde og destinasjonshavn for å be om et tilbud.

0,8-4 mmModulutvalg
25°-90°Akselvinkel
>90 %Overføringseffektivitet
5 MaterialerStål · rustfritt · bronse · nylon · plast

Hvorfor kryssede spiralgir brukes der vanlige gir ikke kan passe

Standard cylindriske tannhjul, heliske tannhjul og koniske tannhjul overfører kraft mellom parallelle eller kryssende aksler. Når et maskinoppsett setter to aksler i en ikke-parallell, ikke-skjærende vinkel, kan vanlige gir ikke gripe riktig inn. Kryssede spiralformede tannhjul løser dette ved å bruke en spiralformet tannform som lar de to akslene overføre kraft i en vinkel, typisk mellom 25° og 90°.

Dette gjør kryssede spiralformede gir egnet for kompakte design. I en bærbar kjølevifte er avstanden mellom motorakselen og viftebladakselen veldig liten. I et tannlegestoljusteringssystem er ryggstøtten og setets drivaksler i forskjellige vinkler. I en hjelpemotor for bilmotorer er vannpumpen og generatorens inngangsaksel forskjøvet fra hoveddrevet. Kryssede spiralgir håndterer disse layoutene uten å legge til store girkasser eller skrågirsett.

Raydafon produserer kryssede spiralformede gir i en rekke materialer slik at kjøpere kan tilpasse giret til belastning, hastighet, korrosjon og støykrav. For relaterte utstyrstyper, se helePresisjonsutstyrkategori, denHelical Gearsiden ogBevel Gearside.

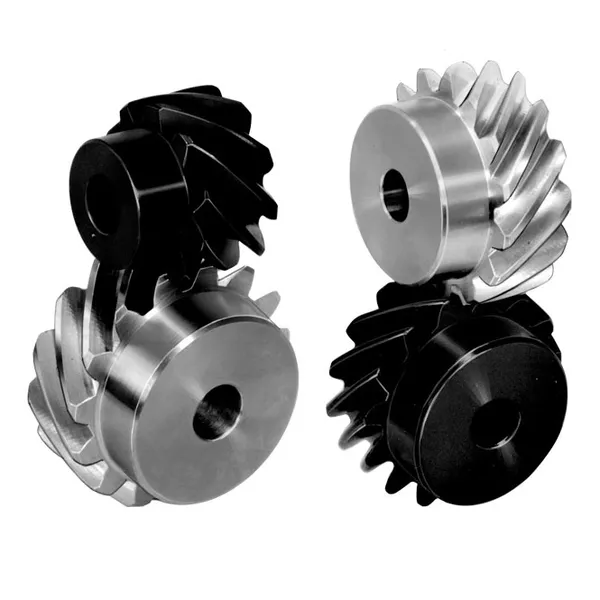

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives
Kryssede spiralgir for ikke-parallell akseloverføring

Standard spesifikasjonsområde og materialalternativer

Tabellen nedenfor viser standard spesifikasjonsspekter for Raydafon kryssede spiralgir. Hvis utstyret ditt krever en annen modul, tannnummer, akselvinkel, boring eller kilespor, send OEM-tegningen eller en fysisk prøve for tilpasset produksjon.

Parameter Standard rekkevidde Egendefinert alternativ
Modul 0,8-4 mm Tilpasset modul tilgjengelig
Akselvinkel 25°-90° Tilpasset vinkel tilgjengelig
Tannoverflate Bakke Maling, lapping, fosfatering
Overføringseffektivitet Over 90 % Avhenger av materiale, vinkel og smøring
Boring og kilespor Standard boring med kilespor Tilpasset boring, kilespor, settskrue, D-form
Overflatebehandling Antirust olje Svart oksid, sinkbelegg, varmebehandling
Materiale Høyfast legert stål Rustfritt stål, aluminiumbronse, nylon, ingeniørplast

Trenger du en materialsammenligning eller en anbefaling for søknaden din? Send informasjon om last, hastighet, miljø og installasjonsplass. Raydafon vil foreslå materialet og spesifikasjonene som passer best for dine arbeidsforhold.

Tilgjengelige materialtyper

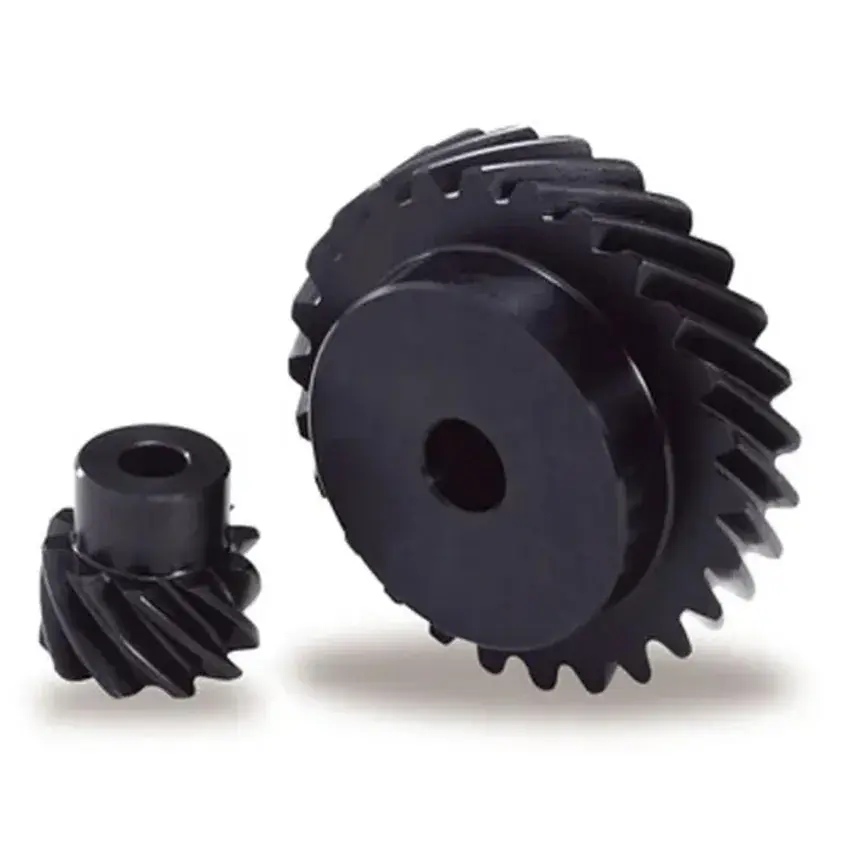

Steel crossed helical gears
Kryssede spiralgir i stål

Høystyrkelegert stål for bruk med tung belastning og høyt dreiemoment i industrielle drivverk og hjelpesystemer for biler.

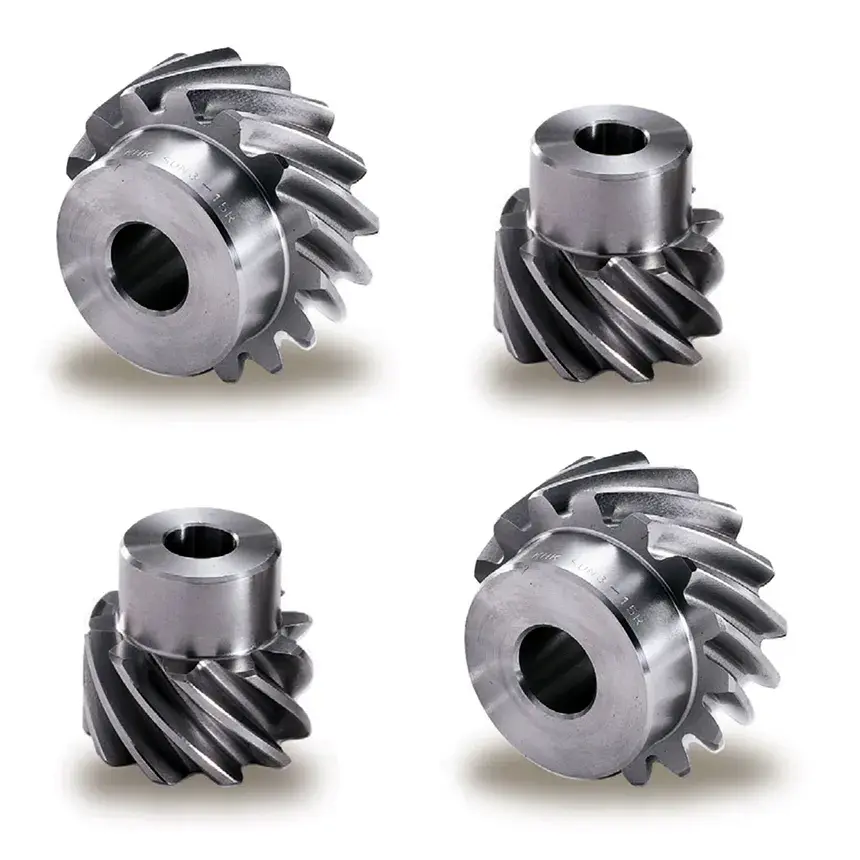

Stainless steel crossed helical gears
Kryssede spiralgir i rustfritt stål

Korrosjonsbestandig for medisinsk utstyr, matmaskiner, fuktige miljøer og utendørs installasjoner.

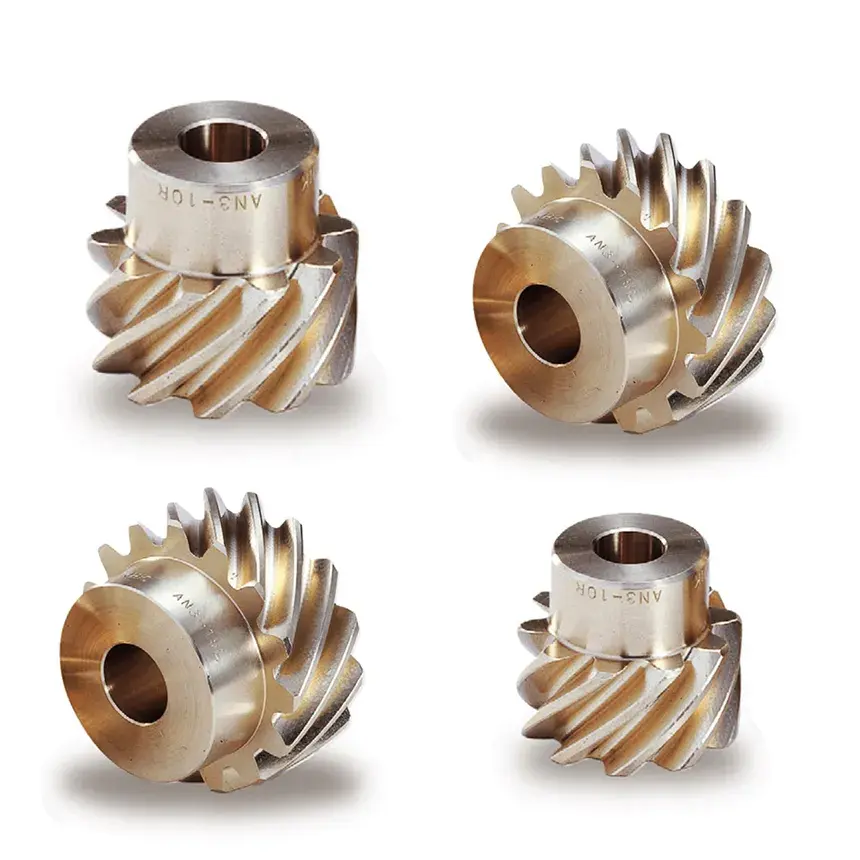

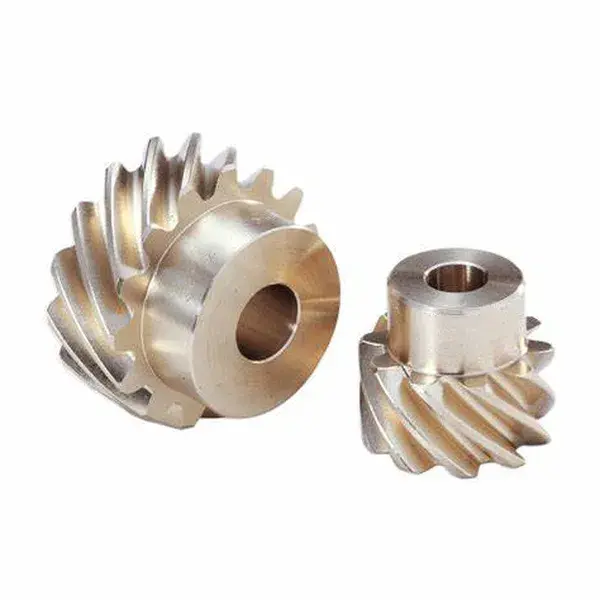

Aluminum bronze crossed helical gears
Aluminium Bronse Krysset Helical Gears

God slitestyrke og lastekapasitet, egnet for tungt maskineri, gruveutstyr og overføring med høyt dreiemoment.

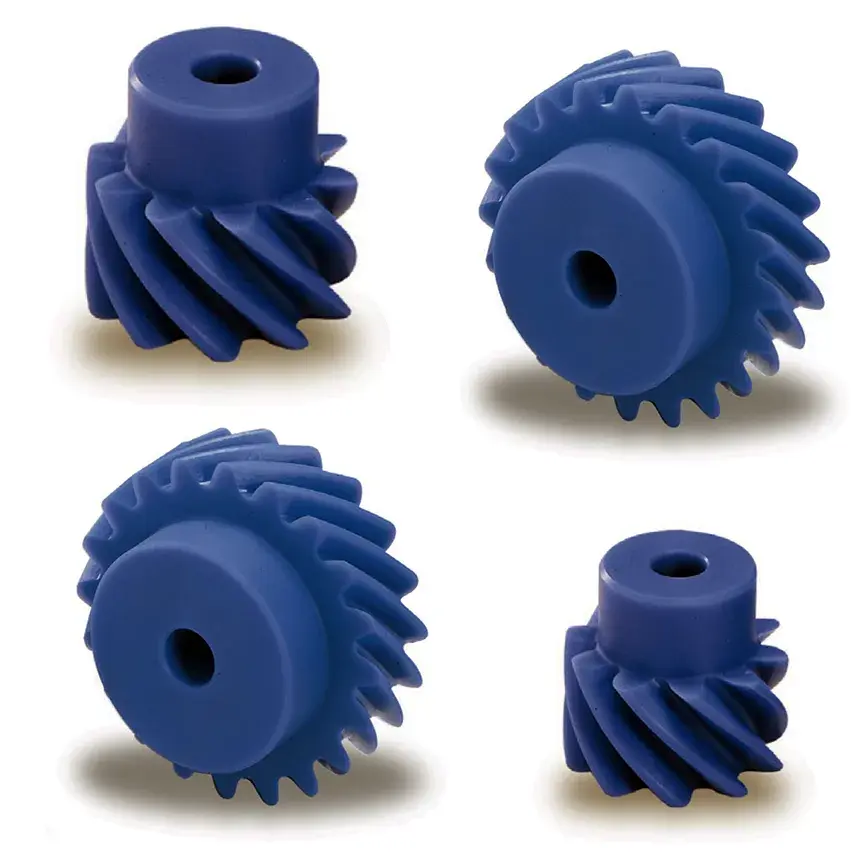

Nylon crossed helical gears
Nylon kryssede spiralgir

Lett og stillegående for smarthusenheter, kontorutstyr og presisjonsinstrumenter med lav belastning.

Bruksområder innen presisjonsinstrumenter, medisinsk utstyr og industrielle drivverk

Elektronikk Bærbar kjølevifteoverføring

Presisjon på mikronnivå passer til det kompakte rommet mellom motoraksel og viftebladaksel, holder viften stille og støtter tynn og lett design.

Medisinsk Tannlegestol med flere vinkler

Overfører kraft til rygg- og setekomponenter i forskjellige vinkler. Materialalternativer av medisinsk kvalitet støtter sikker og pålitelig drift.

Automotive Motor hjelpedrift

Håndterer store dreiemoment- og slagbelastninger fra vannpumper og generatorer. Varmebehandling forbedrer slitestyrke og styrke under høy temperatur og vibrasjon.

Smart hjem Smart gardinoverføring

Sender i en ikke-parallell vinkel med lav støy, sparer installasjonsplass og gir komfort til hjemmeautomatiseringssystemer.

For relaterte girkomponenter, se gjennomSkrue Gearkategori, denSnekkegir og snekkeakselsiden, ogSpur Gearspekter.

Kvalitetsbevis, inspeksjon og eksportstøtte

Material- og varmebehandlingsjournaler

Opptegnelser om materialkvalitet og varmebehandling kan leveres med bulkforsendelser for kvalitetsvurdering av kjøper.

Tannprofil og dimensjonskontroll

Modul, tannnummer, akselvinkel, boring, kilespor og tannoverflate inspiseres mot bestilt tegning eller kundeprøve.

Meshing og støysjekk

Prøve- og bulkpartier kontrolleres for jevn meshing, lav støy og stabil overføring før pakking.

Eksporter emballasje

Gir er fullpakket med antirustolje og beskyttende innpakning. Bulkordrer kan palleteres og festes for sjøfrakt, luftfrakt eller ekspresslevering.

Tilpasset OEM-bestillingsprosess

Trinn 01 Send søknadsdetaljer

Oppgi modul, tannnummer, akselvinkel, boring, kilespor, materiale, overflatebehandling, mengde og destinasjonsport.

Trinn 02 Tegning eller prøvegjennomgang

Raydafon gjennomgår OEM-tegningen eller den fysiske prøven og bekrefter spesifikasjoner og materialvalg.

Trinn 03 Prøve og godkjenning

For tilpassede prosjekter produserer Raydafon en prøve for kjøperbekreftelse før bulkproduksjon.

Trinn 04 Produksjon og tilbud

Etter godkjenning gir Raydafon et FOB Ningbo-tilbud, produksjonsplan og pakkedetaljer.

Ofte stilte spørsmål

Hva er kryssede heliske tannhjul?

Kryssede spiralformede tannhjul, også kalt skruegir, er spiralformede tannhjul som griper inn i ikke-parallelle, ikke-kryssende aksler. De overfører kraft mellom aksler i en vinkel, typisk 25° til 90°, og brukes der layoutplassen er begrenset og jevn, stille overføring er nødvendig.

Hvilket modul- og akselvinkelområde produserer Raydafon?

Raydafon produserer kryssede spiralgir med modul 0,8-4 mm og akselvinkel justerbar fra 25° til 90°. Slipt tannoverflate og overføringseffektivitet over 90 % er standard i produksjonsserien. Tilpasset modul, tannnummer og akselvinkel støttes mot kundetegninger.

Hvilke materialer er tilgjengelige?

Materialalternativer inkluderer høyfast legert stål, rustfritt stål, aluminiumbronse, nylon og slitesterk ingeniørplast. Materialvalg avhenger av belastning, hastighet, korrosjonsmotstand og støykrav.

Hva er hovedapplikasjonene?

Kryssede spiralformede gir brukes i kompakt automatiseringsutstyr, bærbare kjølevifter, tannlegestoljusteringssystemer, hjelpemotorer for bilmotorer som vannpumper og generatorer, og smarte gardintransmisjonsenheter. Enhver applikasjon som krever ikke-parallell akseloverføring på begrenset plass kan bruke kryssede spiralgir.

Kan Raydafon produsere tilpassede OEM-kryssede spiralgir?

Ja. Raydafon støtter OEM-produksjon fra kundetegninger eller fysiske prøver. Tilpasset modul, tannnummer, akselvinkel, boring, kilespor, materiale, overflatebehandling og emballasje med private label er tilgjengelig.

Hvilken informasjon er nødvendig for et tilbud?

Send tegnings- eller prøvedetaljer, modul, tannnummer, akselvinkel, boring, kilespor, materiale, overflatebehandling, bestillingsmengde og destinasjonsport. Raydafon vil svare med et FOB Ningbo-tilbud og ledetid.

Tilbyr du prøver før bulkbestillinger?

Ja. Raydafon kan produsere prøver for kjøperbekreftelse før bulkproduksjon. Prøvetid avhenger av tegningskompleksitet og materialvalg.

Klar til å kjøpe tilpassede kryssede spiralgir?

Send tegnings- eller prøvedetaljer, modul, tannnummer, akselvinkel, boring, kilespor, materiale, overflatebehandling, bestillingsmengde og destinasjonsport. Raydafon vil bekrefte spesifikasjonen, produsere en prøve om nødvendig, og deretter gi et FOB Ningbo-tilbud med ledetid og pakkedetaljer.
