Kran motvekt hydraulisk sylinder
  • Kran motvekt hydraulisk sylinderKran motvekt hydraulisk sylinder
  • Kran motvekt hydraulisk sylinderKran motvekt hydraulisk sylinder

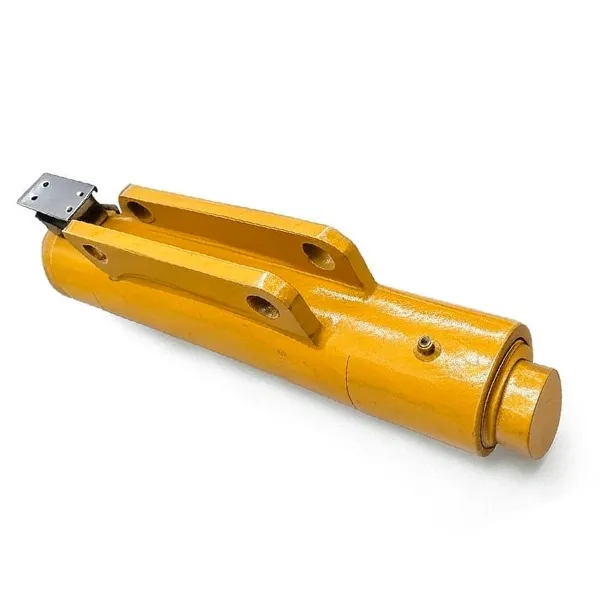

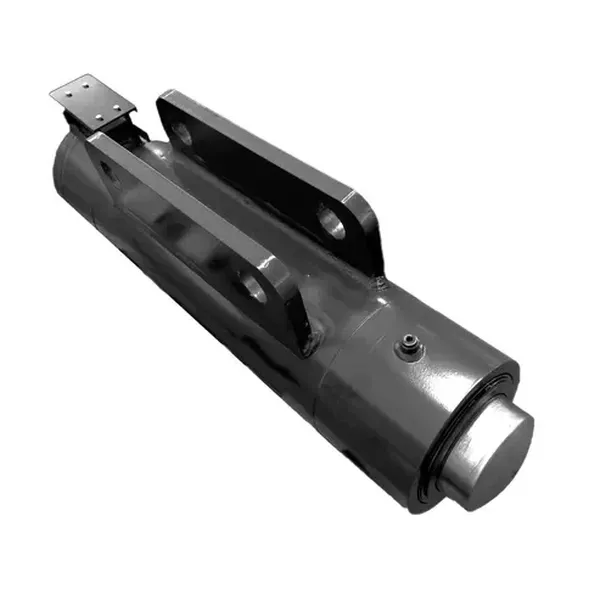

Kran motvekt hydraulisk sylinder

Kran motvekt hydraulisk sylinderfor mobilkraner og havneutstyr. Flytter motvektsblokken i sanntid for å holde bommens svai innenfor ±1° og redusere ubalanseavstengninger. Bygget for QAY220-klassen 200–220 t terrengkraner.

KjedeΦ200 mm· StangΦ100 mm· Hjerneslag180 mm· Arbeidspress25 / 40 MPa· Vekt124 kg· Tegning nr.QAY220.12/13A-00· 35CrMo-klasse legert stål · ISO 9001 fabrikk · MOQ 1 stk · Tilpasset slag tilgjengelig · Tilbud innen 24 timer.

Boring Φ200 · Stang Φ100 · 25/40 MPa · OEM fabrikk

Kran Motvekt Hydraulikksylinder forMobilkraner og havneutstyr — tilpasset slag, 24-timers tilbud

Raydafon produserer kranens motvekts hydrauliske sylinder som holder bommen din balansert når lasten beveger seg. Bygget av høyfast legert stål med forkrommet eller anti-korrosjon overflatebehandling, gir den stabil kraftutgang, ±1° bomsvingkontroll og over 15 % energibesparelser sammenlignet med konvensjonelle sylindre ved tilsvarende belastning. Fabrikkforsyning fra Ningbo, Kina — ISO 9001 prosesskontroll, MOQ 1 stk, tilpasset slag og monteringsgrensesnitt tilgjengelig.

Boring (D)
Φ200 mm
Stang (d)
Φ100 mm
Slag (S)
180 mm
Installasjonsavstand
530 mm
Arbeidstrykk
25 / 40 MPa
Vekt
124 kg
Tegning nr.
QAY220.12/13A-00
MOQ
1 stk

Hva en kran motvekts hydraulisk sylinder gjør på kranen din

Den hydrauliske motvektsylinderen er kjerneaktuatoren i en mobilkrans motvektssystem. Når bommen forlenges, flytter sylinderen motvektsblokken i sanntid for å holde kranens tyngdepunkt inne i den sikre konvolutten. Uten den er kranen avhengig av en fast motvekt – noe som betyr at enten reduseres løftekapasiteten eller chassiset må være tyngre enn nødvendig.

Raydafons motvektsylinder fungerer sammen med kranens hydrauliske kontrollsystem for å oversette sensor- eller operatørsignaler til presis motvektposisjonering. Resultatet er jevnere bombevegelse, mindre svai ved løfting på vindfulle dager, og færre uventede stans fra ubalansealarmer. For kjøpere innkjøpindustrielle hydrauliske sylindre, er dette den komponenten som mest direkte påvirker syklustid og sikkerhetsmargin.

Hvis kranen din bruker en annen motvektsfunksjon – for eksempel et løftearmsystem – sammenlignkranslyngende hydraulikksylindereller bla gjennom helemobil kran hydraulisk sylinder utvalgfør du velger.

Kran motvekt hydraulisk sylinder spesifikasjoner

Standardmodellen nedenfor dekker de fleste 200–220 t motvektsystemer for mobilkraner. Tilpasset boring, slaglengde og monteringsavstand er tilgjengelig - send tegningen din, så returnerer vi en størrelsesanbefaling innen 24 timer.

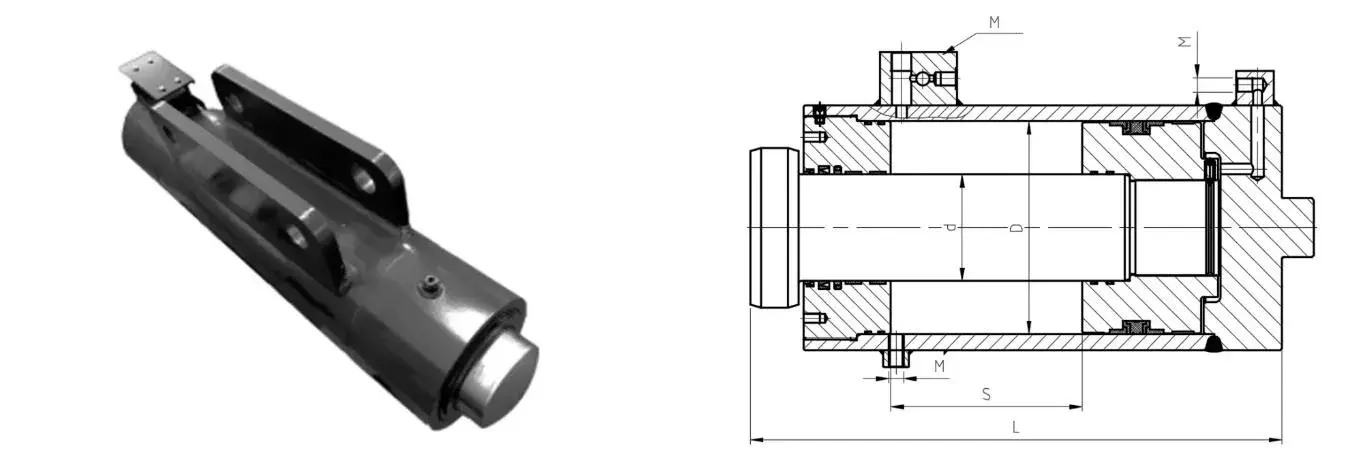

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Kran motvekt hydraulisk sylinder dimensjonstegning — QAY220.12/13A-00

Standard kran motvekt hydraulisk sylinder — tekniske data
Sylindernavn Tegning nr. Bore D Stang d Slag S Installer avstand L Arbeidstrykk Grensesnitt M Vekt
Motvekt hydraulisk sylinder QAY220.12/13A-00 Φ200 mm Φ100 mm 180 mm 530 mm 25 MPa / 40 MPa 3-G1/4 · M20×1,5 · 2-M14×1,5 124 kg
Boring Φ200 mm Stang Φ100 mm Slag 180 mm 25 / 40 MPa 124 kg QAY220.12/13A-00

Ikke størrelsen du trenger? Vi bygger også tilpassede motvektssylindre for andre krantonnasjeklasser. Send boring, slag, trykk og monteringsgrensesnitt - eller bare send tegningsnummeret ditt - og ingeniørene våre vil bekrefte treffet.

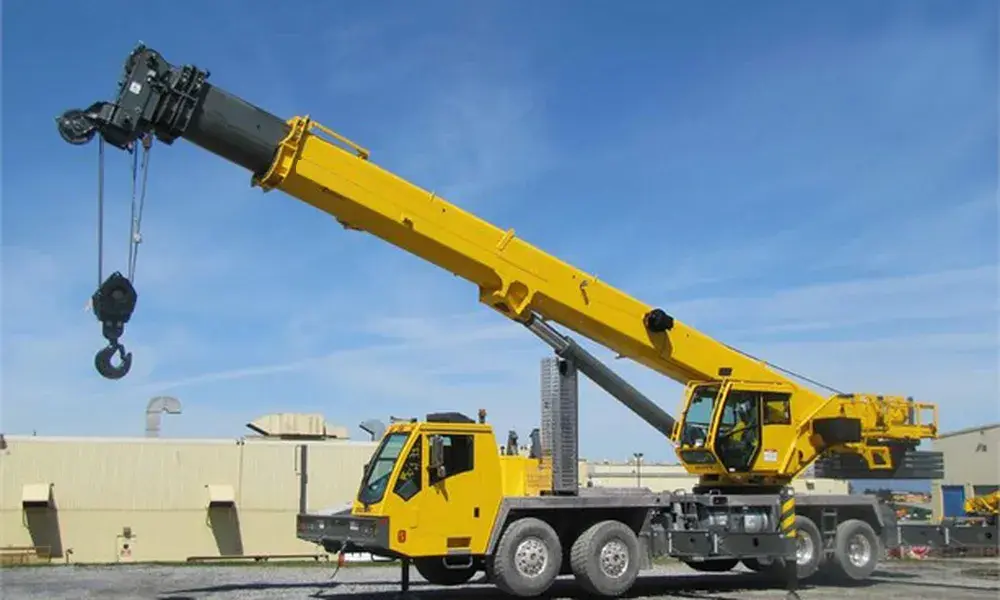

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Hvorfor innkjøpsingeniører velger Raydafons motvektssylindre

Tre kommersielle årsaker fører til gjentatte bestillinger:lengre serviceintervall, lavere vedlikeholdsarbeid og stabil kraftutgang over hele slaget.

01

Kropp i legert stål med høy styrke

Motstår høyt trykk og tung belastning uten deformasjon under kontinuerlig drift. Overflateforkromning eller anti-korrosjonsbelegg håndterer fuktige, saltsprøyte og støvete forhold på stedet.

02

Nøyaktig posisjonering

Fungerer med kranens hydrauliske kontrollsystem for jevn teleskopering — rask omplassering av motvekt under løfting, og balansejustering på millimeternivå ved finplassering.

03

Modulær installasjon

Passer til eksisterende kranfestepunkter uten store modifikasjoner. Pakninger og serviceporter er tilgjengelige med standardverktøy – de fleste utskiftninger av tetninger fullføres innen 30 minutter på stedet.

04

Energieffektiv

Force output justeres i sanntid til arbeidsforholdene. Sammenlignet med konvensjonelle sylindere med tilsvarende styrke, reduseres energiforbruket med mer enn 15 %.

Applikasjoner: Hvor kjøpere installerer disse sylindrene

Motvektens hydrauliske sylinder er spesifisert der hvor en kran må holde seg balansert mens lasten eller bomposisjonen endres. Typiske installasjoner inkluderer:

Havnecontainerkraner Skip-til-shore kraner Tårnkraner Terrengmobilkraner Løftekraner Vindturbininstallasjonskraner Rigging av tungt utstyr Oppføring av stålkonstruksjon Prefabrikkerte Byggløft Verfts portalkraner

Trenger du en relatert kranfunksjon? Review the fullmobil kran hydraulisk sylinder serieneller denteleskopisk hydraulisk sylinderseriefor bomforlengelsesapplikasjoner.

Tilpassede motvektssylindre — OEM, Private Label og tegningsbasert produksjon

Raydafon er en OEM-produsent av hydrauliske sylindere, ikke et handelsselskap. Tilpasning skjer i vårt eget ISO 9001-anlegg i Ningbo, Kina – den samme linjen som bygger våre standard sylindre.

A

Bore- og stangstørrelse

Fra Φ40 mm til Φ400 mm boring. Hardforkrommet stang med tilpasset diameter og overflateruhet.

B

Slag og montering

Tilpasset slaglengde, installasjonsavstand, pinneboring, flens- eller tappmontering etter behov.

C

Trykk og tetninger

Arbeidstrykk opp til 40 MPa og over. Forsegl merker tilpasset din driftstemperatur og væske.

D

Belegg og merking

Forkromning, anti-korrosjonsbelegg eller maling. Private-label navneskilt og merking tilgjengelig.

Send en PDF-, DWG-, DXF- eller STEP-tegning med arbeidstrykk, flyt og monteringsgrensesnitt. Våre ingeniører returnerer en størrelsesanbefaling og fabrikkpris innen 24 timer.

Kvalitetskontroll, sertifiseringer og 12 måneders garanti

Hver motvektsylinder passerer en dokumentert inspeksjonsrute før forsendelse - bevissporet utenlandske kjøpere er avhengige av for leverandørgodkjenning og innkommende inspeksjon.

  • ISO 9001 sertifisert produksjonsprosess
  • Innkommende stålverifisering og varmebehandlingsposter
  • Borehoning, stavkromtykkelse og overflateruhetsrapport
  • Trykktest ved 1,5× nominelt arbeidstrykk før pakking
  • Inspeksjon av tetningspasning, slag og monteringsdimensjon
  • 12 måneders begrenset garanti mot produksjonsfeil

Hvordan bestille: MOQ, ledetid, pakking og frakt

MOQ

1 stk

Standardstørrelser sendes fra 1 stk. Volumprising fra 20 stykker for OEM-prosjekter.

BLY

15 – 30 dager

Etter tegning bekreftelse og innskudd. Egendefinerte design kan forlenges til 45 dager.

PAKKE

Trekasse

VCI anti-rust film, tørkemiddel, tilpasset pall for store boringer. Eksportstandard emballasje.

SKIP

Sjø / luft / ekspress

EXW, FOB, CIF og DDP vilkår. Fullstendige eksportdokumenter: CI, PL, CO, skjema A/E, materialsertifikat.

Kran motvekt hydraulisk sylinder — Vanlige spørsmål om kjøper

Hva er funksjonen til en kran motvekt hydraulisk sylinder?

Den beveger motvektsblokken i sanntid for å holde kranens tyngdepunkt innenfor den sikre konvolutten når bommen forlenges eller lasten beveger seg. Dette gjør at et lettere chassis kan løfte den samme lasten, reduserer bomsving og eliminerer driftsstanser forårsaket av ubalansealarmer.

Hva er standardspesifikasjonen til kranens motvektsylinder?

Boring Φ200 mm, stang Φ100 mm, slaglengde 180 mm, installasjonsavstand 530 mm, arbeidstrykk 25 MPa og 40 MPa, grensesnitt 3-G1/4 · M20×1,5 · 2-M14×1,5, vekt 124 kg. Tegningsnummer QAY220.12/13A-00.

Kan du tilpasse boring, slag og monteringsgrensesnitt?

Ja. Vi bygger skreddersydde motvektssylindre med boring fra Φ40 mm til Φ400 mm, tilpasset slaglengde og installasjonsavstand, stiftboring eller flensmontering, og eventuell nødvendig grensesnittgjenge. Send en PDF-, DWG-, DXF- eller STEP-tegning og vi vil gi tilbud innen 24 timer.

Hva er maksimalt arbeidstrykk?

Standardmodellen er vurdert til 25 MPa kontinuerlig og 40 MPa topp. Høyere trykkklasser er tilgjengelig på forespørsel med matchet tetningsvalg og stangkromtykkelse.

Hva er MOQ, ledetid og garanti?

MOQ 1 stk for standardstørrelser. Ledetid 15–30 dager etter tegningsbekreftelse og innskudd. 12 måneders begrenset garanti mot produksjonsfeil. Fullstendige eksportdokumenter følger med hver forsendelse.

Hvilke kranmodeller bruker denne motvektsylinderen?

Den er designet for QAY220-klassen mobilkraner og tilsvarende 200–220 t terrengkraner. Vi leverer også motvektssylindre for andre tonnasjeklasser — send din kranmodell og tegningsnummer for en kompatibilitetssjekk.

Hvordan installerer jeg motvektsylinderen på en eksisterende kran?

Sylinderen bruker et modulært monteringsdesign som passer til eksisterende kranfestepunkter uten større modifikasjoner. Bekreft monteringsstiftens diameter, installasjonsavstand og hydraulisk grensesnitt før du bestiller. Detaljerte installasjonstegninger følger med forsendelsen. Våre ingeniører kan også gjennomgå installasjonsplanen din før levering.

Kan jeg bestille en prøve før jeg legger inn en massebestilling?

Ja. Prøvebestillinger aksepteres for standardstørrelser. Prøvekostnader og frakt oppgis separat og kan krediteres mot den første massebestillingen.

Be om et tilbud på kran motvektssylinder

Send din kranmodell, tegningsnummer eller arbeidstrykk. Våre ingeniører svarer innen 24 timer med en størrelsesanbefaling og fabrikkpris.
