Traktorstyring og bakre løftehydraulikksylindre

Traktorstyring og bakre løftehydraulikksylindre — 7 standardmodeller som dekker boring 40–80 mm, stang 20–35 mm, slaglengde 120–200 mm og monteringsavstand 301–532 mm. Modeller med bakløft inkluderer 800.55A.01 erstatnings- og venstre/høyre-par for to-sylindrede koblinger; modeller med forakselstyring bruker kortere slaglengde for raskere hjulrespons. Sylinderkropper er fortykket legert stål med en herdet, slipt stang og en støvvisker foran hovedtetningen. Send din gamle sylindermodell eller dens boring, slaglengde og monteringsavstand - vi bekrefter matchende modell og returnerer et fabrikktilbud innen 24 timer.

OEM-erstatning · Landbrukshydraulikk

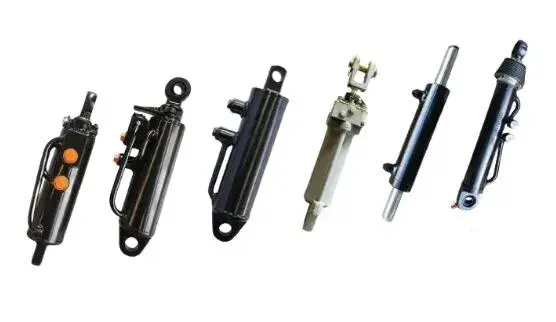

Traktorstyring og bakre løft hydrauliske sylindre — 7 modeller, 40–80 mm boring, 301–532 mm montering

En traktors hydraulikksylinder svikter i feltet av en av tre årsaker: boringen er for liten til å løfte last, stangtetningen kan ikke holde mot støv og slurry, eller monteringsavstanden stemmer ikke med koblingen du allerede har. Denne siden viser syv standardmodeller som dekker forakselstyring og trepunktsløfting bak på vanlige traktorplattformer, med boring, stang, slaglengde og monteringsavstand angitt for hver slik at du kan matche en bytte før bestilling.

7Standard modeller
40–80 mmBorediameter
20–35 mmStang diameter
120–200 mmSlag
301–532 mmMonteringsavstand
2Funksjonstyper
SkikkBoring, slag, porter

Modellbord — boring, stang, slag og monteringsavstand

Syv standardmodeller for traktorløfting bak og forakselstyring
Modell Boring (mm) Stang (mm) Slag (mm) Monteringsavstand (mm) Funksjon
HSG55/32×125-324 55 32 125 324 Traktor bakre løftesylinder (venstre / høyre par)
HSG63/32×125-324 63 32 125 324 Traktor bakre løftesylinder (venstre / høyre par)
HSG63/35×120-301 63 35 120 301 Traktor bakre løftesylinder (venstre / høyre par)
HSG80/32×200-532 80 32 200 532 800.55A.01 bakre løftesylinder
HSG40/20×175-323 40 20 175 323 Traktor foraksel styresylinder
HSG40/25×176-520 40 25 176 520 Traktor foraksel styresylinder
HSG50/30×175-465 50 30 175 465 Traktor foraksel styresylinder

Andre kombinasjoner av boring, stang, slag og monteringsavstand kan produseres etter tegning. Hvis koblingen din bruker en annen pinnediameter eller portvinkel, send dimensjonene og vi vil bekrefte den matchende sylinderen før produksjon.

Spesifikasjonssammendrag etter funksjon

Hva endres mellom bakløft og styregruppene
Funksjonsgruppe Bore Range Rod Range Slagområde Typisk bruk

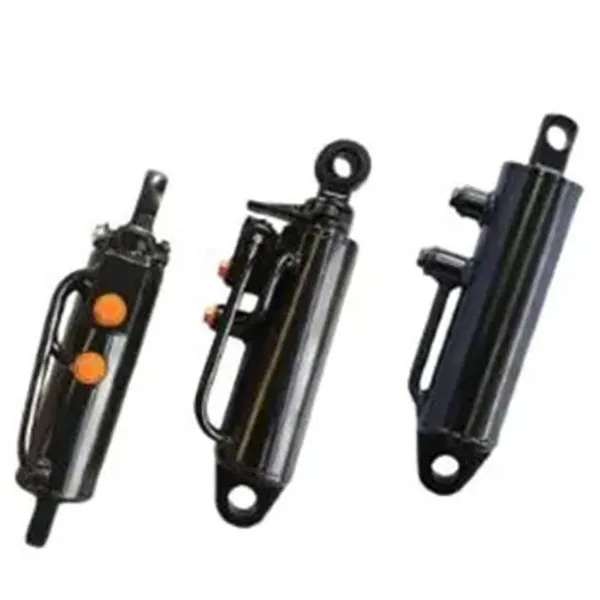

Løftesylindre bak 55 – 80 mm 32 – 35 mm 120 – 200 mm Trepunktskobling, tungt redskapsløft, 800.55A.01 erstatning
Foraksel styresylindre 40 – 50 mm 20 – 30 mm 175 – 176 mm Hydrostatisk styring på foraksel, tette svinger på vendeteigen

Modeller med bakløft bruker større boring fordi løftelasten bæres på sylinderstangen under transport. Styremodeller bruker en mindre boring og lengre slag for å gi raskere hjulvinkelendring ved lavere strømning.

Hva betyr noe når du bytter en traktorsylinder

01

Borestørrelsen bestemmer løftekraften

Løftekraft er boreareal multiplisert med hydraulisk trykk. En bakre løftesylinder med 55 mm boring og en 80 mm boresylinder som kjører på samme traktorhydraulikk gir ikke samme løftekapasitet. Hvis du er det bytte ut en slitt sylinder og redskapet har blitt tregt å heve, kontroller boring og stangdimensjoner mot bordet før du antar at det er feil på pumpen. Detraktor hydrauliske sylindrekategorisiden viser det bredere utvalget hvis ingen av de syv modellene samsvarer med koblingen din.

02

Stangoverflate og tetningskvalitet bestemmer levetiden

En traktorsylinder fungerer i støv, slurry og gjødselspray. Stangen er den første overflaten som lider: når gropdannelsen starter, kan ikke leppetetningen holde, og oljen flyter forbi viskeren. Denne sylinderen bruker en herdet, jordstang med et flerlags anti-korrosjonsbelegg, parret med en støvvisker foran hovedtetningen slik at slipende partikler stoppes før de når tetningsleppen. For styringssiden spesifikt, se denhydraulisk styringssylinderside.

03

Monteringsavstand må samsvare med koblingen, ikke modellnavnet

To sylindre kan dele samme boring og slag, men bruker forskjellige lukkede sentre. Hvis monteringsavstanden er feil, vil ikke koblingen nå full løft eller vil bunne ut før redskapet heves. Bordet ovenfor angir monteringsavstand for hver modell fordi det er dimensjonen som avgjør om sylinderbolter på. For løfteoppgaver utover trepunktskoblingen,hydraulisk løftesylinderrekkevidde dekker lengre slag og høyere tonnasje.

04

Portposisjon og pinnestørrelse er tilpasningspunktene

Når en traktor er eldre eller importert, kan det hende at den originale sylinderen ikke lenger er tilgjengelig. Babord vinkel, babord gjenger, pinnediameter og øyebredde kan justeres for å matche eksisterende kobling, slik at sylinderen passer uten å endre traktoren. Send bilde eller skisse av den gamle sylinderen med mål merket og vi vil bekrefte om en standardmodell fungerer eller en modifisert en er nødvendig. Bla gjennom helehydraulisk sylinderkatalog for andre mobile og landbruksapplikasjoner.

Hvor disse sylindrene brukes

Trepunktsløft bak

Plog, harver, såmaskiner og ballepresser bæres på den bakre koblingen. Venstre og høyre sylindre leveres som et par der traktoren bruker doble løftesylindere.

Forakselstyring

Hydrostatisk styring på traktorer som bruker en dobbeltvirkende sylinder over forakselen. Kortere slag, raskere respons, smalere svingradius på vendeteigen.

OEM erstatning

Direkte erstatning for 800.55A.01 og vanlige delenumre i HSG-serien. Monteringsavstand og portposisjon kontrolleres mot originalen før forsendelse.

Tilpassede landbruksbygg

Spesialhogstmaskiner, sprøyter og lastere som trenger en ikke-standard boring, slag eller stangende. Produsert til tegning med samme tetnings- og stangbehandling.

Match en sylinder til din traktorkobling

Send modellnummeret, eller boringen, stangen, slaglengden og monteringsavstanden fra din gamle sylinder. Vi vil bekreft den matchende modellen, sjekk port- og pinndimensjonene, og returner et tilbud direkte fra fabrikken – vanligvis innen 24 timer. Tilpasset boring og slag er tilgjengelig på forespørsel.
