Slipclutch kraftoverføringsaksel for skiveklipper 1340
  • Slipclutch kraftoverføringsaksel for skiveklipper 1340Slipclutch kraftoverføringsaksel for skiveklipper 1340
  • Slipclutch kraftoverføringsaksel for skiveklipper 1340Slipclutch kraftoverføringsaksel for skiveklipper 1340

Slipclutch kraftoverføringsaksel for skiveklipper 1340

Engros erstatningsslipclutch kraftoverføringsaksel for skiveklipper 1340 / Hesston 1340 og 1345. 55N dobbel CV-enhet erstatter et 80-graders CV-ledd på traktorsiden og et 50-graders CV-ledd på diskbinsiden. Traktortilkobling er typisk 1.375-21; Redskapstilkoblingen er 1,50" rund klemme; konstruksjonen bruker 1-3/8" 6-spline ender. Den doble friksjonsclutchen er innstilt på 2800 N·m sluremoment og kobles inn igjen etter overbelastning. Delenummer 14656849, 82-14656849 og 83-14656849 er oppført for komplett montering, redskapshalvdel og traktorhalvdel. Kompatibilitet inkluderer Hesston 1340/1345, velg CaseIH 8312, Massey Ferguson PTD 12 og New Idea 5512. MOQ, tilpasning og leveringstid oppgis per bestilling etter at delenummer og tilkoblingsstørrelse er bekreftet.

Engros OEM-erstatning · Disc Mower Driveline

Engros Slip Clutch PTO-aksel for skiveklipper 1340 — spesifikasjoner, MOQ, tilpasning og leveringstid for Hesston 1340/1345 og kompatible skiveklippere

Dette er en erstatnings-slipclutch-kraftoverføringsaksel for skiveklipper 1340 og Hesston 1340/1345-gruppen. Siden er bygget rundt de tre kontrollene som avgjør om akselen passer: CV-leddvinkelen på hver side, traktoren og redskapstilkoblingsstørrelser, og sluremomentet som beskytter skivegiret. Delenummer for hele montering, redskapshalvdelen og traktorhalvdelen er listet opp nedenfor slik at du kan matche den eksisterende enheten før ber om et tilbud.

Engros tilbudPer bestilling
MOQOppgis per bestilling
TilpasningTegningsbasert
LedetidOppgis per bestilling

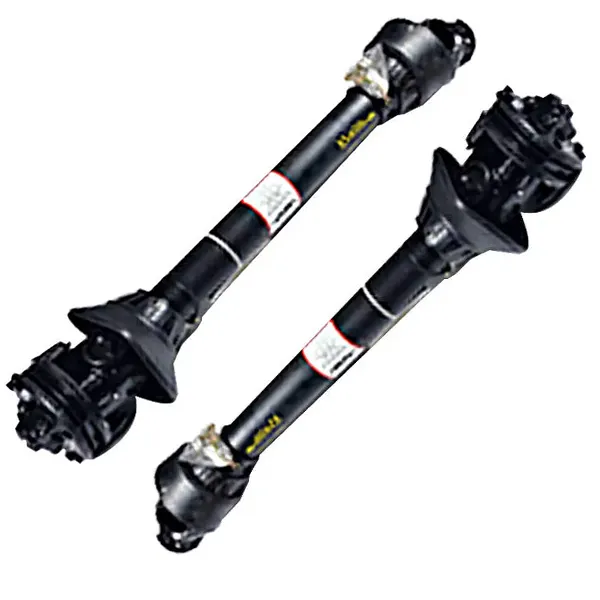

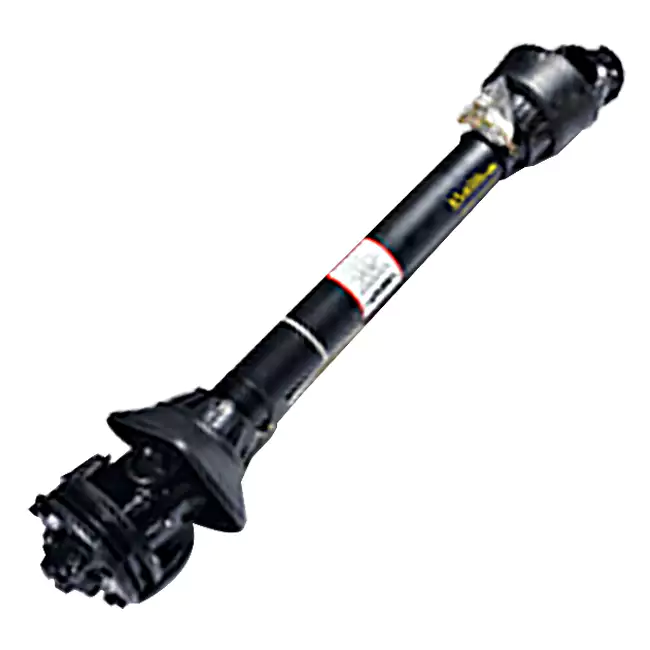

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Komplett 55N dobbel CV-enhet med slureclutch — traktorside 80-graders CV, diskbinside 50-graders CV.
Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Clutch- og åkdetalj — dobbel-plate friksjonsclutch og 1-3/8 tommers 6-spline ende.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
CV-leddvinkelreferanse — 80-graders traktorside og 50-graders diskbinside.

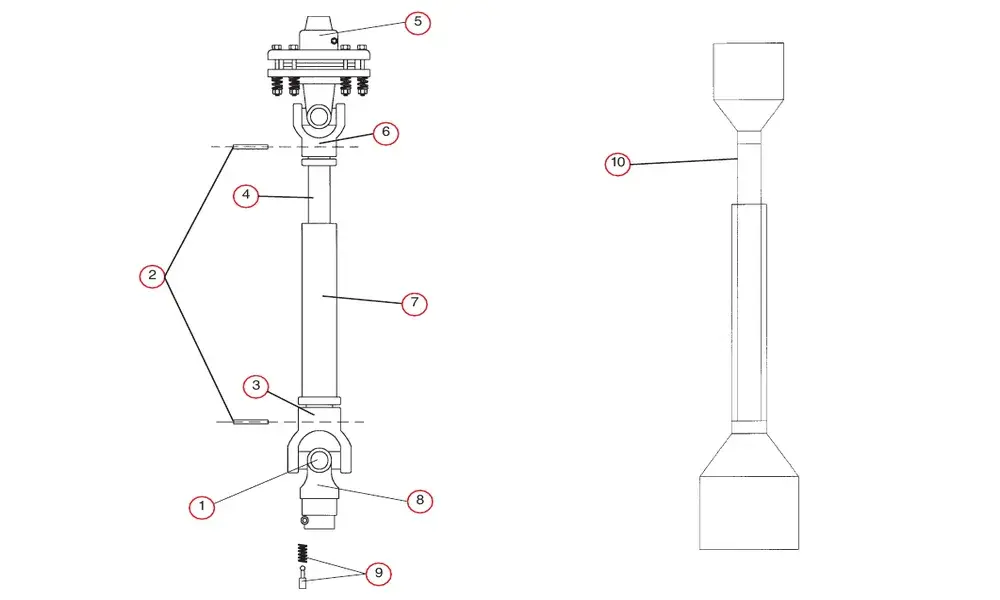

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Eksploderte deler – krysssett, røråk, glidekoblingsenhet og sikkerhetsskjold.
  • Hesston1340 / 1345
  • CaseIHvelg 8312
  • Massey FergusonPTD 12
  • Ny idé 5512
  • 55Ndobbel CV
  • 2800 N·mglidemoment

Drivlinje og clutch

Original utstyrsreferanse
55N
CV-vinkel på traktorsiden
80 grader
CV-vinkel på diskbinsiden
50 grader
Inngående aksel
Vanligvis 1,50" rund
Traktor/redskap slutter
1-3/8" 6-spline
Traktorkobling i 14656849
1,375-21
Implementer tilkobling
1,5" RD-klemme
Slipclutch type
Dobbeltplatefriksjon
Glidemoment
2800 N·m
Strømavbrudd ved overbelastning
Innen 0,3 sekunder
Selvtilbakestilling etter slip
Innen 30 sekunder

Konstruksjon og beskyttelse

Skaftmateriale
40Cr legert stål
Overflatebehandling
Dacromet anti-rust
Saltspraymotstand
Overskrider 1000 timer
Tetningsarrangement
Tre-leppe skjelett oljetetning + magnetisk ring for fjerning av spon
Støvbeskyttelse
Helt lukket støvdeksel
Forurensningsreferanse
ISO 4406 18/16 etter 500 timer i sand, støv og dugg
Bladhastighetsreferanse
1800–2200 o/min
Demping
Hydraulisk demping + fjærforspenning
Slitasjeindikasjon
Visuell slitasjeindikatorring
Drivstofforbruksreferanse
12 % reduksjon i levert materiale

Delenummertabell — Komplett montering og halvdeler

55N dobbel CV-enhet og delnummer på halvaksel
Delenummer Traktor Implementere Beskrivelse
14656849 1,375-21 1,5" RD-klemme 55N 80x50 Dobbel CV
82-14656849 ingen 1,5" RD-klemme 55N 50 grader CV-halvdel (redskap)
83-14656849 1,375-21 ingen 55N 80 grader CV-halvdel (traktor)

Den komplette sammenstillingen er delenummeret som skal bestilles når begge halvdelene skal skiftes. Hvis bare traktoren halv eller redskapshalvdelen er slitt, halvakselnummeret er det som passer. De to halvdelene er oppført separat pga CV-vinkelen er forskjellig mellom traktorsiden og diskbinsiden. For andre skiveklipperapplikasjoner, seKraftoverføringsaksel for diskbinerkategori.

Produktdeler — Referansenumre for serviceerstatning

Servicedeler etter referansenummer og delenummerkolonne
Ref. Ingen. Delnavn 147129 147134 147248
1 Cross Kit 170015 170020 170020
2 Rullepinne 170120 170120 170120
3 Kvinnelig rørende åk 151050 151070 151070
4 Innerrør 151090 151092 151092
5 Slipclutchenhet — — —
6 Hannrørende åk 151045 151065 151065
7 Ytre rør 151091 151093 151093
8 Traktor endeåk 151035 151055 151055
9 Hurtigkoblingsstift 170110 170110 170110
10 Sikkerhetsskjold 124310 124315 124315
10 Safety Shield Eurocardan 124311 124316 124316

Deletabellen er for serviceutskifting av individuelle komponenter. Når du bestiller en komplett erstatningsaksel, bruk delnummeret for monteringen i den forrige tabellen. Jo brederePTO aksel utvalglister annen landbruksdrivlinje kategorier.

Clutch-oppførsel — Hva 2800 N·m-innstillingen beskytter

Under normal klipping

Clutch tilstand
Forlovet
Dreiemoment overført
Opptil 2800 N·m
Bladhastighetsreferanse
1800–2200 o/min
Demping
Hydraulisk + fjærforspenning

Dobbeltplatefriksjonsclutchen forblir innkoblet mens skiveklipperen klipper normalt. Den hydrauliske demping og fjærforspenningsarrangement er ment å holde bladhastigheten stabil når motstanden varierer i skråninger og vått bakken.

Når klipperen treffer en stein eller rot

Clutch tilstand
Slipper
Strømavbrudd
Innen 0,3 sekunder
Tilbakestill
Selvtilbakestilling innen 30 sekunder
Slitasjesjekk
Visuell slitasjeindikatorring

Slipclutchen er delen som tar støtet i stedet for skivegirkassen. Den selvtilbakestillende fjæren Systemet gjenoppretter overføringen etter at hindringen har fjernet seg, og slitasjeindikatorringen gir en visuell referanse for når clutchplatene trenger oppmerksomhet.

Slipmomentet på 2800 N·m er tallet angitt i det medfølgende produktmaterialet. Bekreft innstillingen mot skiveklippermodellen og traktorens kraftuttak før bestilling. For den matchende redskapets drivlinje, seKraftoverføringsaksel for New Holland diskbinerside som en kryssreferanse for konfigurasjoner på diskbinsiden.

Før du ber om et tilbud

  1. Bekreft klippermodellen og det eksisterende delenummeret

    Skiveklipper 1340, Hesston 1340/1345, velg CaseIH 8312, Massey Ferguson PTD 12 og New Idea 5512 er kompatibilitetsreferansene i det medfølgende materialet. Det eksisterende akseldelenummeret er den raskeste måten å bekrefte utskiftingen på.

  2. Bekreft traktorens kraftuttaksspline

    Den komplette enheten 14656849 er oppført med en 1.375-21 traktortilkobling. Hvis traktoren bruker en annen kraftuttaksstuss, bekrefter traktorhalvdelen separat med 83-14656849 eller tilsvarende.

  3. Bekreft redskapstilkoblingen

    Redskapssiden er oppført som en 1,5" RD-klemme i hele sammenstillingen og i redskapshalvdelen 82-14656849. Hvis diskbineinngangen bruker en annen klemme eller åk, bekreft redskapshalvdelen før bestilling.

  4. Bekreft sluremomentet og clutchens tilstand

    Clutchen er innstilt på 2800 N·m i det medfølgende materialet. Hvis den eksisterende clutchen er justert eller klipperen kjører en annen girkasse, bekrefter slureinnstillingen mot klipperens manual før erstatningen tilbys.

MOQ, tilpasning og ledetid er oppgitt per ordre fordi de avhenger av om ordren er for en komplett montering eller en halvaksel, og om tilkoblingsstørrelsene samsvarer med standard delenummer. Ingenting på denne siden forplikter seg til en fast MOQ eller ledetid som ikke vil holde for en annen konfigurasjon. For en relatert drivlinje kategori, seKraftoverføringsaksel for fôrblanderespekter.

Send klipperens modell og eksisterende delenummer

Send skiveklippermodellen, det eksisterende akselens delenummer og traktorens kraftuttakslinje. Vi vil bekrefte om den komplette sammenstillingen 14656849, redskapshalvdelen 82-14656849 eller traktorhalvdelen 83-14656849 er riktig matche, og gi et tilbud med MOQ og ledetid for den konfigurasjonen.
