Konisk tannhjul i plast
  • Konisk tannhjul i plastKonisk tannhjul i plast
  • Konisk tannhjul i plastKonisk tannhjul i plast

Konisk tannhjul i plast

Raydafon produserer vinkelgir i plast i Ningbo, Kina, støpt i POM og nylon for rettvinklede drivverk. Standardforhold er 1:1, 2:1, 3:1, 4:1 og 5:1; pitch-moduler M0,25 til M1; tann teller 10 til 60; borediametre 3,0 til 10,0 mm; utvendige diametre 8,7 til 60,4 mm; driftstemperatur −40 °C til +80 °C. Delenummer inkluderer GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M5120, GB1M5120 GB1M512* og GB1M512BS*. BS-suffiks indikerer en messinginnsats og settskrue. Viktig: GB1M512* og GB1M512BS* passer bare med 60-tanns vinkelgir og er ikke kompatible med andre gir. Støpt tanngeometri gir stille, tett mesh; polymeren er selvsmørende og kjemisk motstandsdyktig. Tilpasset modul, tanntelling, boring, nav og materialkvalitet tilgjengelig for tegning; tilbud innen 24 timer.

Skrågear i plast – spesialstøpt POM og nylon, M0,25 til M1

Rettvinklede drivgir for små presisjonsmekanismer: en familie med full utveksling fra 1:1 til 5:1 med 10 til 60 tenner, støpt i POM eller nylon, med valgfri messinginnsats og settskrue. Stille nok for kaffemaskiner og skrivere, lett nok for batteridrevne enheter, og leveres til tegning hvor som helst i verden.

  • 1:1 – 5:1Standard forholdstall
  • M0,25 – M1Pitch-modul (mod)
  • 10 – 60Tannteller tilgjengelig
  • −40 til +80 °CDriftstemperatur

Vinkelgir i plast for rettvinklede drivverk — spesialstøpt POM og nylon

Et konisk tannhjul i plast snur en stasjon gjennom 90 grader ved å bruke støpte polymertenner i stedet for kuttede metalltenner. Den enkle endringen fjerner behovet for smøring, reduserer vekten av paret og gjør nettet merkbart roligere - og det er grunnen til at arrangementet dukker opp i kaffemaskiner, skrivere, gardinmotorer, robotstøvsugere og små fjernkontrollkjøretøyer. Raydafon produserer denne familien som både produsent og leverandør fra sin egen fabrikk i Ningbo, Kina, så det er ingen handelsmargin mellom deg og støpemaskinen.

Tilpasning dekker parametrene som vanligvis avgjør om et gir passer: modul, antall tenner, borediameter, nav- og bossdimensjoner, forhold og selve polymeren. Send en tegning, et prøveutstyr eller til og med et bilde med dimensjoner, så bekrefter vi den nærmeste standarddelen eller tilbyr et nytt verktøy. Relaterte produkter fra samme verksted inkluderer de bredereplastutstyrrekkevidde, denspiralformet utstyr av plastfamilie for parallellakseldrev, og metalletvinkelgirlinje hvor dreiemomentet overstiger det polymer kan bære.

Spesifikasjoner for konisk gir i plast

  • Standard dimensjonsreferanseΦ12 mm (også tilgjengelig i størrelsene oppført i tabellen nedenfor)
  • Pitch-modul (mod)M0.25, med 0.5 og 1.0 i standard delområde
  • MaterialtypePlast - POM, nylon (PA), eller etter behov fra kunden
  • Forhold1:1, 2:1, 3:1, 4:1, 5:1
  • Driftstemperatur−40 °C til +80 °C
  • Valgfrie funksjonerMessinginnsats, settskrue, tilpasset boring og nav
  • TilpasningModul, tanntall, boring, nasslengde, tannbredde, materialkvalitet

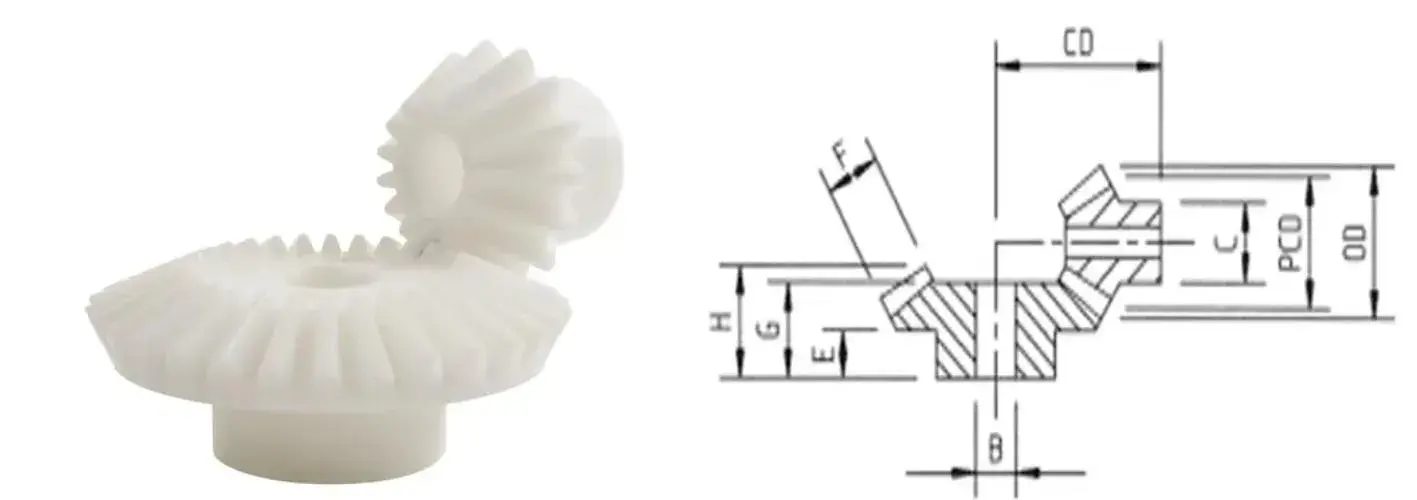

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Referansegeometri for vinkelgir-familien i plast — dimensjonsbokstavene nedenfor tilsvarer denne tegningen.
1:1Lik hastighet, rettvinklet overføring
2:1Halver utgangshastigheten
3:1Tredjehastighetsreduksjon
4:1Reduksjon i kvart hastighet
5:1Reduksjon i femte hastighet

Viktig merknad om samsvar:forholdet paret parene må brukes sammen. De rette tannhjulene i forholdet 1:1 er utskiftbare innenfor forholdet, mendelene i forholdet 5:1 hvis delenummer slutter på * (GB1M512* og GB1M512BS*) passer bare med 60-tanns koniske gir – deres geometri er ikke kompatibel med noe annet gir.Vennligst bekreft samsvarende delenummer før du bestiller.

Dimensjoner, tanntellinger og forhold

Alle mål i mm. Bruk bokstavene B, CD, C, E, F, G og H sammen med referansetegningen ovenfor for å kontrollere tilpasningen mot din egen layout.

Rull tabellen sidelengs for å lese hver kolonne. Høyre kolonne viser messinginnsatsen og settskrueversjonen for hver del.

Delnr. Pitch
(mod)
Antall av
tenner
Alle mål i mm Messinginnsats
& stillskrue
Utenfor dia. Pitch dia. Bore dia. B CD Nav dia. C Boss lengde E Tannbredde F Lengde G Lengde H
1:1-forhold
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
2:1-forhold
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
3:1-forhold
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
4:1-forhold
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
5:1-forhold
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Leser tabellen:deler med BS-suffikset har en messinginnsats og settskrue for positiv akselfeste. Bokstavene B, CD, C, E, F, G og H følger referansetegningen i spesifikasjonsdelen ovenfor. En strek i en lengdekolonne betyr at dimensjonen ikke gjelder for den delen. Ikke sikker på hvilket par som passer layouten din? Send tegningen eller skaftmålene så matcher vi den.

Produktdetaljer

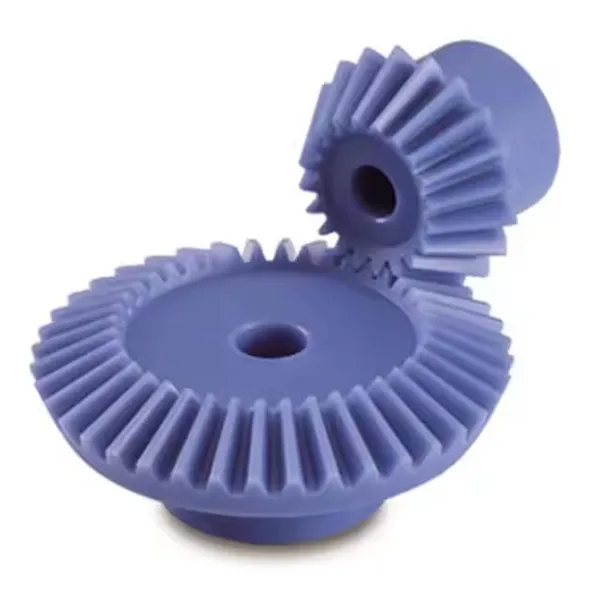

Fotografier av våre støpte koniske tannhjul i plast – tannform, nav og messinginnsatsalternativet.

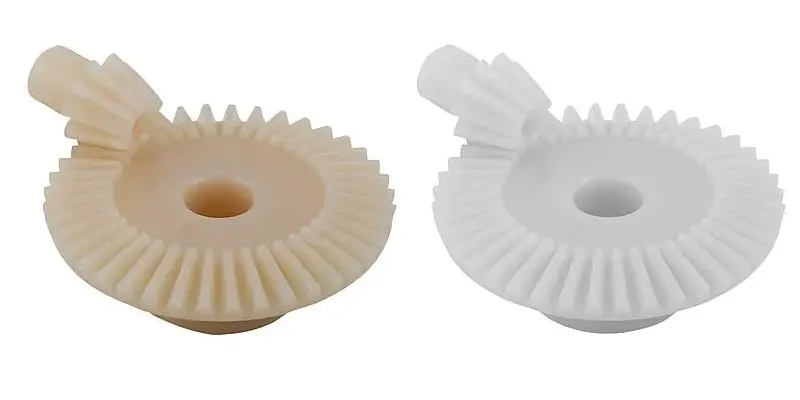

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Støpte vinkelgir i plast – tannform og navdetalj over hele utvekslingsområdet.

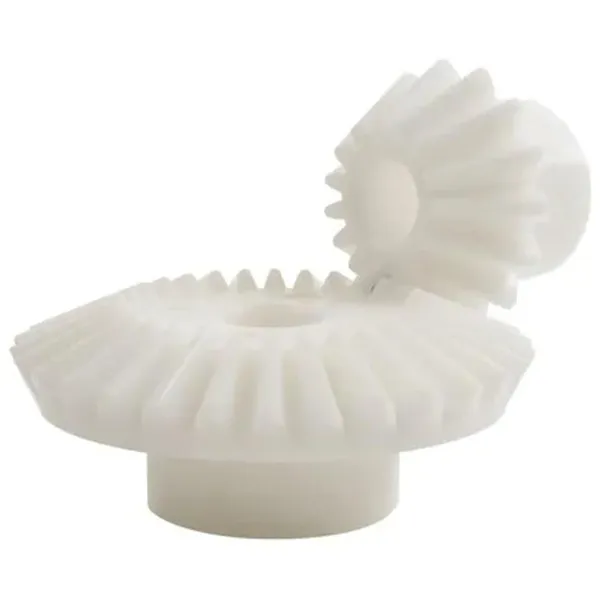

Plastic bevel gear pair in POM moulded for a right-angle drive
POM vinkelgirpar for rettvinklet driv.
Plastic bevel gear set assembled and checked before packing
Sammenkoblede girsett sjekkes for mesh og tilbakeslag før pakking.

Viktige fordeler

  • Rene, slitesterke polymererPOM og nylon motstår fuktighet og et bredt spekter av kjemikalier, slik at utstyret fortsetter å fungere i fuktige, nedvaskede eller mildt korrosive miljøer der et belagt metallgir til slutt ville korrodere. Ingen maling, ingen plettering og ingen oljefilm å vedlikeholde.
  • Nøyaktig formstøpte tennerTannformen kommer fra formhulen i stedet for en kutter, så inngrepet forblir tett og konsistent over hele partiet. Resultatet er jevn, stille rotasjon – egenskapen som betyr mest i støyfølsomme enheter som kaffemaskiner og skrivere.
  • En brøkdel av vekten av metallLav masse reduserer belastningen på akslene og lagrene, reduserer tregheten motoren må drive, og forlenger batterilevetiden i bærbare og batteridrevne produkter.
  • Rettvinklet drev i en kompakt konvoluttFasgeometri overfører kraft gjennom 90 grader uten behov for et separat girkassehus, som holder små mekanismer korte og enkle å montere.
  • Tilpasset tegningen dinModul, tanntall, borediameter, nav- og navdimensjoner, forhold og polymerkvalitet kan alle produseres etter behov. Hvis en standard del i tabellen passer, vil vi si det og spare deg for verktøykostnaden.
  • Fabrikkdirekte pris og kontrollStøping, inspeksjon og pakking skjer internt, så det er ingen mellommargin og kvaliteten kontrolleres av samme team som laget delen.

Søknader

Kombinasjonen av lav vekt, stillegående kjøring og korrosjonsmotstand gjør vinkelgir i plast egnet for små rettvinklede drev på tvers av flere produktfamilier.

Smarthjemenheter

Smarte gardinmaskiner åpner og lukker stille uten å forstyrre rommet, mens robotstøvsugere bruker samme rettvinklede drev for å klatre og snu med lavt strømforbruk og lang levetid.

Kontorutstyr

Skrivere er avhengige av konsistent tannform for jevn papirmating og lav driftsstøy, og makuleringsmaskiner bruker den kjemiske motstanden og slitestyrken for å takle kontinuerlig papirbelastning uten for tidlig feil.

Leker og forbrukerprodukter

Fjernkontrollerte kjøretøy drar nytte av den lave vekten, som forbedrer batterilevetiden, mens polymeren tåler fall og støt. Egnede materialkvaliteter er tilgjengelige for barneprodukter.

Kaffemaskiner og små apparater

Rettvinklede drev i lukkede apparater kjører uten fettforurensning av omkringliggende deler, og det støpte nettet holder driftsstøy lav i hjemmemiljøer.

Instrumentering og små aktuatorer

Kompakte 90-graders overføringer i måle- og posisjoneringsmekanismer, hvor lav treghet og ikke-magnetiske, rustfrie deler er en fordel.

Tilpasset maskineri

Enhver liten rettvinklet drivenhet der du ellers trenger et metallfas, et separat hus og et smørepunkt. Send tegning og plikt så gir vi råd om materiale og forhold.

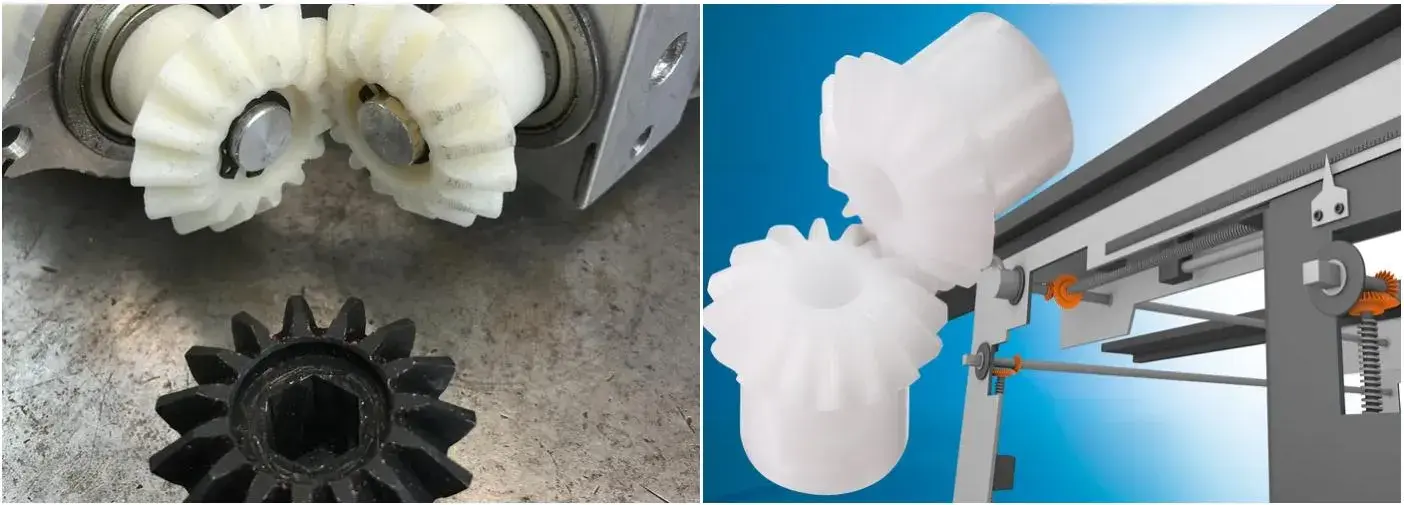

Plastic bevel gears used in smart home, office equipment and toy applications
Koniske gir i plast i bruk på tvers av smarthus, kontorutstyr og forbrukerprodukter.

Vanlige spørsmål om kjøpere

  • Kan du produsere et skråstilt plastutstyr til tegningen min eller fra en prøve?Ja. Send en dimensjonert tegning eller prøvegiret med modul, tanntall, forhold, boring og materialpreferanse. Vi bekrefter om en eksisterende standarddel i tabellen ovenfor passer, eller gir tilbud på en ny form, og kan levere en maskinert prototype først hvis du ønsker å validere geometri før verktøy.
  • Hvilket materiale bør jeg velge, POM eller nylon?POM er det vanlige valget for presisjonsfasingspar fordi den er stiv, lav friksjon og dimensjonsstabil under fuktighet, noe som holder senteravstand og tilbakeslag forutsigbare. Nylon er tøffere og bedre til å absorbere støt, men det absorberer fuktighet og beveger seg litt i dimensjon. Fortell oss belastningen, hastigheten og miljøet, så vil vi anbefale en.
  • Leveres girene som et matchet par?Et skråpar fungerer bare korrekt med det sammenkoblingsutstyret det er designet mot. Deler merket med en stjerne (GB1M512* og GB1M512BS*) samsvarer bare med 60-tanns giret og er ikke kompatible med andre gir. For hvert annet delenummer, bekreft sammenkoblingsdelen med oss ​​før du bestiller, og vi vil sjekke paret.
  • Hva betyr BS-suffikset på delenummeret?BS indikerer en messinginnsats og settskrue, som gir en positiv mekanisk feste til akselen i stedet for å stole på en vanlig støpt boring. Det er det vanlige valget hvor giret tar reverseringsbelastning eller hvor akselen ikke må skli.
  • Hva er arbeidstemperaturen og kan du levere materialer med høyere temperatur?Standardområdet er −40 °C til +80 °C. For utstyr som går varmere kan materialer som PEEK eller PPS oppgis; Fortell oss den kontinuerlige driftstemperaturen, og vi vil bekrefte hva applikasjonen trenger.
  • Hva er din ledetid og bestillingsvilkår?Send delenummer eller tegning med ønsket mengde. Vi svarer med pris, eventuelt verktøybehov og ledetid - normalt innen 24 timer. Standard deler sendes fra produksjonsbeholdning; nytt verktøy følger bekreftet tegning.

Relaterte produkter og videre lesing

Be om et pristilbud på skrågir i plast

Send delenummeret fra tabellen ovenfor eller din egen tegning - modul, forhold, tanntelling, boring og mengde. Vi bekrefter montering mot parringsutstyret, gir råd om materiale og svarer med pris og leveringstid innen 24 timer.

Send forespørsel nå

* Forhold må bestilles som matchede par. Dimensjoner følger referansetegningen i spesifikasjonsdelen; bekreft den endelige tegningen mot monteringen din før du bestiller. Versjoner av messinginnsats og settskruer er identifisert med BS-suffikset.
