Hvordan identifisere tidlige tegn på slitasje i en planetgirkasse under drift?

Oppdage tidlige tegn på slitasje i enplanetgirkasseer en kritisk ferdighet for vedlikeholdsingeniører og anleggsoperatører, siden disse girkassene ofte er hjertet i tungt maskineri innen gruvedrift, sement, vindenergi og marine applikasjoner. Tidlig identifikasjon handler ikke om å vente på katastrofal fiasko; det handler om å gjenkjenne subtile endringer i vibrasjonsmønstre, temperaturprofiler og oljetilstand som signaliserer utbruddet av groper, slitasje eller lagertretthet. PåRaydafon Technology Group Co., Limited, har vi designet og produsert Planetary Gearbox-enheter i over to tiår, og feltdataene våre viser at mer enn 80 prosent av girkassefeil kan forhindres hvis skiltene fanges opp i løpet av de første 10 prosentene av komponentens levetid. Denne artikkelen gir en systematisk tilnærming til å oppdage disse advarselsskiltene, ved å bruke en kombinasjon av online overvåking, periodiske inspeksjoner og operativ bevissthet. Vi vil veilede deg gjennom de spesifikke parameterne som skal måles og tersklene som indikerer behovet for intervensjon.

Å identifisere tidlig slitasje i en planetgirkasse krever en multisensorisk tilnærming som integrerer vibrasjonsanalyse, termografi, analyse av oljerester og akustisk utslippsovervåking. Hver metode retter seg mot en annen feilmekanisme: vibrasjon fanger opp ubalanse og tannmaskeavvik, temperaturen oppdager friksjonsøkninger og smøresammenbrudd, oljeanalyse avslører slitasjemetallgenerering og eskalering av partikkelantall, og akustisk utslipp fanger opp høyfrekvente spenningsbølger fra begynnende sprekker. Fabrikken vår har utviklet en omfattende diagnoseprotokoll for våre planetgirkasseprodukter, som vi vil dele i denne veiledningen. Vi gir også spesifikke terskelverdier for hver overvåkingsparameter, utledet fra tester på over 2000 girkasser under kontrollerte belastnings- og hastighetsforhold. Mot slutten av denne artikkelen vil du være rustet til å implementere en tilstandsbasert vedlikeholdsstrategi som kan forlenge levetiden til planetgirkassen din med 300 prosent og eliminere uplanlagte driftsstanser.

Innholdsfortegnelse

• 1. Hva er de primære slitasjemekanismene i en planetgirkasse og symptomene deres?
• 2. Hvordan kan vibrasjonsanalyse avsløre tidlig gir- og lagerslitasje?
• 3. Hva er de viktigste driftsparametrene å overvåke i vår serie med planetgir?
• 4. Hvordan signaliserer oljeanalyse og avfallsovervåking begynnende svikt?
• Ofte stilte spørsmål (FAQ)
• Støtte for konklusjon og tilstandsovervåking

Hva er de primære slitemekanismene i en planetgirkasse og symptomene deres?

En planetgirkasse er en sofistikert sammenstilling av solutstyr, planetgir, ringgir og en planetbærer, som alle opererer under høye kontaktspenninger og glidehastigheter. De primære slitasjemekanismene inkluderer abrasiv slitasje (fra forurenset smøremiddel), limslitasje (slitasje på grunn av grensesmøring), tretthetsslitasje (grop og avskalling) og korrosiv slitasje (fra fuktighet eller aggressive tilsetningsstoffer). Hver mekanisme produserer distinkte tidlige symptomer som kan oppdages før girkassen svikter katastrofalt. Fabrikken vår har dokumentert at over 60 prosent av feilene i planetgirkassen stammer fra groper på planetens tannhjul, etterfulgt av avskalling av lagerbane. Å forstå disse mekanismene hjelper deg med å fokusere overvåkingsinnsatsen på de mest sårbare komponentene.

Tidlige symptomer på slitasje etter mekanisme:

• Slipende slitasje:Forårsaket av harde partikler (silika, slitasjerester) i oljen. Tidlige tegn inkluderer en gradvis økning i girkassens støynivå, spesielt under akselerasjon, og en målbar økning i oljens partikkelantall (ISO 4406-kode øker fra 18/16/13 til 21/19/16). Girtannoverflaten virker matt eller matt ved nøye inspeksjon, med fine ripemerker.
• Selvklebende slitasje (skader):Oppstår når oljefilmen brytes ned på grunn av høye kontakttemperaturer eller lav viskositet. Tidlige symptomer inkluderer en plutselig økning i girkassehusets temperatur (mer enn 10°C over normal steady-state), og intermitterende høyfrekvente vibrasjonstopper som tilsvarer harmoniske girnett. I noen tilfeller kan en svak brent oljelukt påvises.
• Tretthetsslitasje (pitting):Den vanligste feilmodusen i Planetary Gearbox-design. Tidlig pitting vises som små groper på tannhjulet (rotområdet) til planethjulene. Symptomene inkluderer en karakteristisk endring i girnettets frekvensamplitude, ofte økende med 15 til 20 prosent over basislinjen, og utseendet av mikroskopiske metallpartikler i oljefilteret (synlig under et mikroskop som uregelmessig formede partikler 10-50 mikron).
• Lagertretthet:Lagre (konisk rulle eller sylindrisk) støtter planettappene og solutstyret. Tidlige tegn inkluderer en økning i de subharmoniske vibrasjonsbåndene (rundt 1x og 2x akselhastigheter) og økt aksial bevegelse eller "spill" i inngangsakselen, som kan måles med en måleur. Dessuten begynner lagerets karakteristiske frekvens (BPFO, BPFI) å modulere med sidebånd.

I tillegg til disse mekanismene kan feiljustering og ubalanse fremskynde slitasjen. En planetgirkasse som opererer med feiljustering mellom inngangs- og utgående aksel viser ofte en dominerende 1x rotasjonsfrekvens i vibrasjonsspekteret, akkompagnert av høye nivåer av 2x og 3x harmoniske. Vår fabrikk anbefaler å etablere en grunnlinjesignatur for hver planetgirkasse når den er ny eller like etter en større overhaling. Denne grunnlinjen bør inkludere vibrasjonsspektra, temperaturprofiler og oljeprøvedata. Ethvert avvik fra denne grunnlinjen med mer enn 10 prosent bør utløse en detaljert undersøkelse. Vi tilbyr en baseline opptakstjeneste for alle våre Planetary Gearbox-produkter ved å bruke vår proprietære programvare for tilstandsovervåking.

Det er også viktig å forstå at slitasje ikke utvikler seg lineært. Når gropdannelsen starter, akselererer spenningskonsentrasjonen fjerningen av materiale, og girkassen kan svikte på mindre enn 100 timer. Denne ikke-lineære progresjonen gjør tidlig deteksjon helt avgjørende. Regelmessige overvåkingsintervaller bør være basert på girkassens driftssyklus; for en planetgirkasse som opererer kontinuerlig med høy belastning, anbefaler vi daglige vibrasjons- og temperaturkontroller, med ukentlig oljeprøvetaking. For mindre kritiske bruksområder kan ukentlig vibrasjon og månedlig oljeanalyse være tilstrekkelig. Fabrikken vår kan skreddersy en overvåkingsplan basert på din spesifikke applikasjon og historiske data.

Hvordan kan vibrasjonsanalyse avsløre tidlig gir- og lagerslitasje?

Vibrasjonsanalyse er det kraftigste ikke-destruktive verktøyet for å oppdage tidlig slitasje i en planetgirkasse. Den unike geometrien til planetgirtog – med flere planeter som griper inn samtidig – produserer en kompleks vibrasjonssignatur, men erfarne analytikere kan trekke ut rik diagnostisk informasjon fra frekvensdomenet. Nøkkelen er å se forbi det generelle vibrasjonsnivået og fokusere på spesifikke frekvensbånd og sidebåndstrukturer. Fabrikken vår bruker vibrasjonsanalyse som den primære aksepttesten for hver planetgirkasse vi produserer, og vi har bygget en enorm database med feilsignaturer. I denne delen bryter vi ned de spesifikke vibrasjonsindikatorene for tidlig slitasje.

Kritiske parametere for vibrasjonsanalyse og deres slitasjeindikatorer:

• Gear mesh frequency (GMF) og dens harmoniske:GMF beregnes som antall tenner på solhjulet eller ringgiret multiplisert med akselens rotasjonshastighet. I en sunn planetgirkasse er GMF-amplituden stabil. Tidlig groping eller sprekkdannelse på en hvilken som helst tanntann vil føre til at GMF-amplituden øker med 20 til 40 prosent, og sidebånd vil vises rundt GMF med intervaller lik planetbærerens rotasjonshastighet. Sidebåndsavstand er en nøkkeldiagnostikk: Hvis sidebåndene er adskilt av bærefrekvensen, indikerer det en lokalisert defekt (f.eks. en enkelt tann med hull). Hvis sidebåndene er adskilt av planetpasseringsfrekvensen (antall planeter ganger bærerhastighet), indikerer det en distribuert defekt (f.eks. slitasje på alle planeter).
• Lagerkarakteristiske frekvenser (BCF):Hver lagerkomponent (indre løpebane, ytre løpebane, rullende elementer, bur) har en unik frekvenssignatur. Tidlig lagerslitasje forårsaker amplitudeøkninger ved BPFO (ball pass frequency outer race) eller BPFI (ball pass frequency inner race) og deres harmoniske. Viktigere er at disse frekvensene ofte er lavere enn GMF og kan maskeres. Fabrikken vår anbefaler å bruke høyfrekvent demodulering (envelope-analyse) for å trekke ut disse signalene, siden slitasjepåvirkningen produserer høyfrekvente resonanser som demoduleres for å avsløre lagerdefektfrekvensene.
• Subharmoniske og brøkovertoner:Hvis en tannhjultann har store groper eller sprukket, kan girkassen vise subharmoniske ved 0,5x GMF eller 0,33x GMF. Disse oppstår fra ikke-lineariteter i tannhjulets maskestivhet. Etter vår erfaring er subharmoniske en indikator på sent stadium, men de bekrefter at umiddelbar handling er nødvendig.
• Tidsdomenebølgeformanalyse:Observasjon av den rå akselerasjonsbølgeformen kan vise sjokkpulser som tilsvarer tanninngrep. Ettersom slitasjen skrider frem, kan bølgeformen vise "avskjæring" der toppene er klippet på grunn av plastisk deformasjon eller rusk mellom tennene. En enkel økning i topp-til-topp-amplitude utover 1,5 ganger baseline er en klar advarsel.

For praktisk implementering anbefaler fabrikken å installere akselerometre på planetgirkassen i tre posisjoner: radial på inngangssiden, radial på utgangssiden og aksial på inngangsakselenden. Disse posisjonene fanger de dominerende vibrasjonsmodusene. Vi foreslår å bruke en datasamler med et frekvensområde på 10 Hz til 10 kHz og en oppløsning på minst 1600 linjer. For kontinuerlig overvåking tilbyr vi et dedikert tilstandsovervåkingssystem som automatisk sammenligner vibrasjonsspekteret mot grunnlinjen og genererer varsler når terskelverdiene overskrides. Dette systemet har hjulpet våre kunder med å redusere uventede Planetary Gearbox-feil med over 70 prosent.

Tolking av vibrasjonsdata krever erfaring, men det er universelle røde flagg: en plutselig økning i total vibrasjon med mer enn 30 prosent over en kort periode (f.eks. én uke), fremveksten av klare sidebånd rundt GMF og et skifte i fasen til 1x-rotasjonssignalet. Fabrikken vår tilbyr opplæringsvideoer og referansespektra for våre planetgirkassemodeller, noe som gjør at vedlikeholdsteam raskt kan bli dyktige i vibrasjonsdiagnose. Husk at målet ikke bare er å oppdage slitasje, men å identifisere årsaken – enten det er feiljustering, ubalanse, nedbrytning av smøremiddel eller iboende produksjonsfeil.

Hva er de viktigste driftsparametrene å overvåke i vår planetariske girkasseserie?

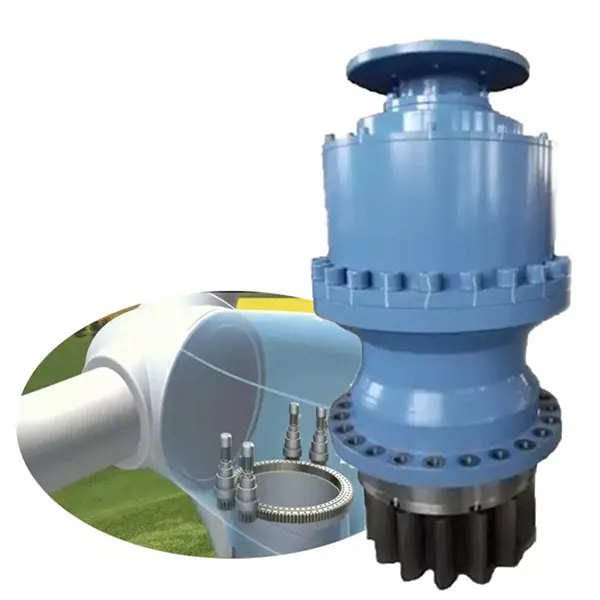

Raydafon produserer en rekke Planetary Gearbox-modeller for forskjellige kraftnivåer og girforhold. Hver modell har spesifikke driftsgrenser og overvåkingsterskler. Tabellen nedenfor presenterer nøkkelparametrene for våre tre mest populære serier: PGS-400 for middels tunge industrielle applikasjoner, PGS-800 for tunge gruvedrift og sement, og PGS-1200 for vindturbiner med høyt dreiemoment og marin fremdrift. Alle data er basert på vår fabrikks omfattende testing og felttilbakemelding. Vi understreker at disse parametrene må overvåkes i sammenheng – det forventes et lite avvik med belastningssvingninger, men vedvarende trender er den virkelige alarmen.

I tillegg til disse standardparametrene, anbefaler fabrikken vår å overvåke planetbærerhastigheten og solhjulets rotasjonshastighet uavhengig, da forskjeller kan indikere tannslitasje eller lagerglidning. Vi leverer hastighetssensorer og målhjul som valgfritt tilbehør. Temperaturen skal måles på inngangssiden, utgangssiden og oljesumpen; en forskjell på mer enn 10°C mellom inngangs- og utgangssidene antyder ujevn belastning eller smøring. Våre Planetary Gearbox-produkter kommer med innebygde termoelementbrønner for enkel sensorinstallasjon.

Vi tilbyr også en dataloggingstjeneste som registrerer alle driftsparametere og genererer ukentlige trendrapporter. Disse rapportene inkluderer diagrammer for statistisk prosesskontroll (SPC) som fremhever alle parametere som overskrider kontrollgrensene. For eksempel, hvis vibrasjonshastigheten på utgangssiden viser en konsekvent oppadgående trend over 5 dager på rad, vil systemet vårt flagge det for inspeksjon. Denne trendbaserte tilnærmingen er langt mer pålitelig enn terskelbaserte alarmer alene, siden den filtrerer ut normale svingninger. Vår fabrikk har implementert dette systemet i vår egen produksjonslinje, og det har hjulpet oss med å identifisere monteringsproblemer før de blir kvalitetsproblemer. Vi anbefaler på det sterkeste å ta i bruk en lignende tilnærming for din Planetary Gearbox-flåte.

Hvordan signaliserer oljeanalyse og avfallsovervåking begynnende svikt?

Oljeanalyse er komplementet til vibrasjonsanalyse ved tidlig slitasjedeteksjon. Mens vibrasjoner gir deg den mekaniske signaturen til planetgirkassen, forteller oljeanalyse deg den kjemiske og fysiske tilstanden til smøremidlet og rusk som er suspendert i det. Slitemetaller som jern, kobber, tinn og krom genereres når komponenter slites, og deres konsentrasjon i oljen er direkte proporsjonal med slitasjehastigheten. Fabrikken vår har korrelert spesifikke metallforhold med forskjellige feilmoduser: forhøyet jern med krom indikerer slitasje på tannhjul; kobber med tinn tyder på slitasje på lagerbur; og silisium indikerer forurensning fra forseglingsforringelse eller eksternt smuss.

Viktige oljeanalyseparametere og deres slitasjeimplikasjoner:

• Partikkelantall (ISO 4406-kode):En ren planetgirkasse bør opprettholde ISO 4406-koden på 18/16/13 eller bedre. Hvis koden stiger til 20/18/15, indikerer det en betydelig økning i slitasjerester, og oljen bør filtreres eller skiftes. En kode på 22/20/17 er en kritisk advarsel, som krever umiddelbar avstengning og inspeksjon. Fabrikken vår anbefaler å ta oljeprøver hver 250. driftstime de første 1000 timene, og deretter utvide til 500 timer etter at grunnlinjen er etablert.
• Spektrometrisk oljeanalyse (SOAP):Måler konsentrasjonen av grunnstoffer i deler per million (ppm). Typiske alarmnivåer: jern > 100 ppm, kobber > 30 ppm, silisium > 25 ppm. Disse nivåene kan variere avhengig av girkassedesignet, men en plutselig dobling av ethvert element over en 100-timers periode er et tydelig tegn på unormal slitasje.
• Oljeviskositet og totalt syretall (TAN):Viskositeten bør ikke avvike med mer enn 10 prosent fra den opprinnelige karakteren. En økning i viskositet indikerer oksidasjon eller forurensning; en reduksjon indikerer fortynning eller sammenbrudd. TAN bør overvåkes; en TAN-økning på mer enn 2,0 mg KOH/g sammenlignet med fersk olje antyder oksidasjon som kan fremme korrosjon.
• Overvåking av jernholdig rusk (kvantitativ):Vi anbefaler å bruke en magnetisk plugg eller online sensor for jernholdig rusk for å fange opp og kvantifisere jernholdige partikler. En plutselig økning i "jernholdige tettheten" (målt i mg/L) med mer enn 200 prosent over baseline er en tidlig indikator på gir- eller lagerslitasje. Våre Planetary Gearbox-produkter kommer med valgfrie magnetiske dreneringsplugger, og vi tilbyr en digital jernholdig avfallsmonitor som gir sanntidsdata.

Et praktisk eksempel: I en sementfabrikk Planetary Gearbox som opererer på 800 kW, oppdaget fabrikken vår en gradvis økning i jerninnholdet fra 45 ppm til 85 ppm over tre måneder, mens vibrasjonen holdt seg stabil. Oljeanalysetrenden antydet slitasje. Ved inspeksjon fant vi ut at oljefilteret hadde sviktet, noe som muliggjorde inntrengning av støv. Etter bytte av filter og spyling av systemet, falt jerninnholdet tilbake til 50 ppm, og en katastrofal feil ble avverget. Denne saken fremhever viktigheten av oljeanalyse selv når vibrasjoner virker normale.

For optimal oljeprøvetaking anbefaler vår fabrikk å bruke dedikerte prøvetakingsporter plassert ved oljereturledningen, hvor oljen er godt blandet og representativ for sumpens tilstand. Vi tilbyr prøvetakingssett som inkluderer sprøyter, flasker og forhåndsbetalte laboratorieposter for praktisk testing. Vårt tekniske team kan også tolke oljeanalyserapporten og gi praktiske anbefalinger. Med et robust oljeanalyseprogram kan du oppdage slitasje måneder før det blir synlig i vibrasjoner eller temperatur, slik at du kan planlegge vedlikehold når det passer deg, i stedet for i nødmodus.

Ofte stilte spørsmål (FAQ)

Spørsmål 1: Hvor ofte bør jeg utføre vibrasjonsanalyse på en planetgirkasse i kontinuerlig drift?

Svar: For en planetgirkasse som opererer 24/7 under full belastning, anbefaler vi å utføre en baseline vibrasjonsmåling ved installasjon, etterfulgt av ukentlig datainnsamling for den første måneden, deretter månedlige målinger når basislinjen er stabil. Men hvis du observerer unormal temperaturøkning eller støy, må du umiddelbart utføre en vibrasjonsanalyse. For kritiske bruksområder (f.eks. vindturbingirkasser), anbefaler vi kontinuerlig online vibrasjonsovervåking med sanntidsvarsler. Vår fabrikk tilbyr både bærbare og permanente overvåkingsløsninger. Som en tommelfingerregel bør overvåkingsintervallet ikke være lenger enn 1 prosent av forventet levetid på lageret L10, så for en girkasse designet for 50 000 timers levetid er kvartalsanalyse akseptabelt, men månedlig er tryggere.

Spørsmål 2: Hva er den mest pålitelige indikatoren på tidlig pitting på planetens tannhjul?

Svar: Den mest pålitelige indikatoren er amplitudemodulasjonen av girnettfrekvensen (GMF) av planetbærerens rotasjonsfrekvens. I en sunn planetgirkasse er GMF sterk, men stabil. Når pitting begynner på en eller flere planettenner, øker GMF-amplituden og sidebånd vises med bærefrekvensintervaller. I tillegg vil vibrasjonsbølgeformen vise en sjokkpuls med samme intervall som tannhullet som passerer sensoren. Ved å bruke høyoppløselig spektralanalyse (1600 linjer eller mer) og peakHold-behandling, kan du oppdage pitting når sidebåndsamplituden overstiger 5 prosent av GMF-amplituden. Fabrikken vår har utviklet en proprietær algoritme som automatisk flagger denne tilstanden.

Spørsmål 3: Kan jeg stole på temperaturovervåking alene for å oppdage tidlig slitasje?

Svar: Temperaturovervåking er verdifullt, men ikke tilstrekkelig alene. Mens en plutselig temperaturøkning (f.eks. 10°C over normalen) kan indikere smøresammenbrudd eller overdreven friksjon fra avansert slitasje, er det ofte et symptom på sent stadium. Når temperaturen overstiger normalområdet betydelig, kan skaden allerede være irreversibel. Derfor anbefaler vi å bruke temperaturovervåking som sekundærsjekk, kombinert med vibrasjons- og oljeanalyse. Tidlig slitasje genererer kanskje ikke nok varme til å øke bulkoljetemperaturen, men det vil endre vibrasjons- og oljeresterprofilen. Så temperatur er en nyttig bekreftelse, men ikke den primære deteksjonsmetoden.

Spørsmål 4: Hvordan skiller jeg mellom slitasjerester fra tannhjulene og rusk fra lagrene?

Svar: Partikkelformen og elementsammensetningen hjelper til med å skille kilden. Gearslitasje produserer vanligvis flak eller flis (fra gropdannelse) med høyt jerninnhold og taggete kanter. Lagerslitasje produserer sfæriske eller sylindriske partikler (fra rulleelementtretthet) med en blanding av jern, krom og noen ganger kobber eller tinn fra buret. Spektrometrisk oljeanalyse (SOAP) gir grunnstoffsammensetningen, mens partikkelmorfologianalyse (ved hjelp av et mikroskop eller automatisert partikkelformanalysator) gir formen. Fabrikkens diagnostiske tjeneste inkluderer både SOAP og ferrografi for å finne kilden til rusk. Hvis forholdet mellom jern og kobber er høyt (over 10:1), tyder det på girslitasje; hvis forholdet er lavt (under 5:1), kan det tyde på lagerslitasje.

Spørsmål 5: Hvilke umiddelbare skritt bør jeg ta hvis jeg oppdager tidlige tegn på slitasje i planetgirkassen min?

Svar: Først, ikke ignorer det. Registrer alle data (vibrasjon, temperatur, oljeprøve) og sammenlign med de siste 3 målingene for å bekrefte trenden. Hvis du ser en jevn økning, reduser belastningen på girkassen med 20 til 30 prosent for å redusere slitasjehastigheten. Øk deretter overvåkingsfrekvensen til daglig eller skiftbasert. Bestill deretter en detaljert oljeanalyse og vurder visuell inspeksjon med et boreskop gjennom inspeksjonsporten. Hvis slitasjen er lokalisert (f.eks. en enkelt tann), kan du kanskje kjøre girkassen i en begrenset periode frem til en planlagt nedstenging. Hvis slitasjen er fordelt (f.eks. flere tenner eller lageravfall), planlegg en utskifting av girkassen eller større overhaling på det tidligste passende tidspunktet. Kontakt Raydafon Technology Group Co., Limited for ekspertveiledning og tilgjengelighet av reservedeler.

Konklusjon: Proaktiv overvåking redder planetgirkassen din

Å identifisere tidlige tegn på slitasje i en planetgirkasse er en kombinasjon av teknologi og årvåkenhet. Ved systematisk å bruke vibrasjonsanalyse, temperaturovervåking, oljeanalyse og avfallsdeteksjon, kan du fange opp slitasjemekanismer som groper, slitasje og lagertretthet i sin spede begynnelse, forhindre plutselige sammenbrudd og forlenge girkassens levetid. Fabrikken vår hos Raydafon Technology Group Co., Limited har designet våre Planetary Gearbox-produkter slik at de kan overvåkes, med innebygde sensorporter og oljeprøvepunkter, og vi gir omfattende opplæring i å tolke dataene. Investeringen i et program for god tilstandsovervåking er liten sammenlignet med kostnadene ved en katastrofal feil, som kan omfatte produksjonstap, skade på utstyr og sikkerhetsrisiko.
