Kraftoverføringsaksel for Case IH rundballepresser
  • Kraftoverføringsaksel for Case IH rundballepresserKraftoverføringsaksel for Case IH rundballepresser
  • Kraftoverføringsaksel for Case IH rundballepresserKraftoverføringsaksel for Case IH rundballepresser

Kraftoverføringsaksel for Case IH rundballepresser

Kraftoverføringsaksel for Case IH rundballepresser — dekker RB444, RB454, RB455A, RB464, RB554 og RB564, pluss RB454 Silage og RB454 rotorkuttervarianter. CAT4 og CAT5 drivlinjer med konstant hastighet med friksjonsclutch; inngående spline 1.375-6 eller 1.375-21 avhengig av traktoren; effektbehov 40–100 hk (30–75 kW). Clutchmomentreferanser fra 1000 N·m (CAT3/S4) til 1800 N·m (CAT4/S6). Send din ballepressemodell og traktor PTO-spline — vi bekrefter drivlinjekategori, clutchmoment og aksellengde, og returnerer et pristilbud fra fabrikk innen 24 timer.

OEM-erstatning · Case IH RB-serien

Kraftoverføringsaksel for Case IH rundballepresser — CAT4 & CAT5 konstant hastighet drivlinjer, 1.375-6 / 1.375-21 Spline

En rundballepresse kraftoverføringsaksel svikter på en av to måter: universalleddet kan ikke ta dreievinkelen ved vendeteg, eller clutchen sklir ikke ved riktig dreiemoment og girkassen tar støtet i stedet. Denne siden viser akselstørrelser, nødvendig kraft og clutch delenummer for Case IH RB444, RB454, RB455A, RB464, RB554 og RB564 ballepresser, slik at du kan matche en erstatningsaksel til den ballepressemodellen du faktisk kjører.

Ballepressemodeller dekket

6 basismodeller RB444, RB454, RB455A, RB464, RB554, RB564 — pluss RB454 Silage og RB454 Rotor Cutter varianter.

Drivlinjestørrelser

CAT4 / CAT5 Drivlinje med konstant hastighet med friksjonsclutch. Inngangsspline 1.375-6 eller 1.375-21 avhengig av traktor.

Strømbehov

40–100 hk Fra 30 kW på RB444 opp til 75 kW på RB454 rotorkutter. Full oversikt i tabellen nedenfor.

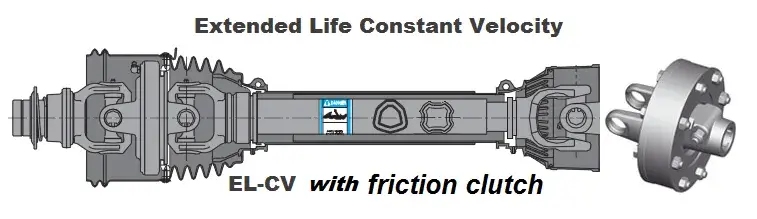

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
Kraftoverføringsakselenhet — ledd med konstant hastighet, friksjonsclutch og 1.375-6 inngående åk.

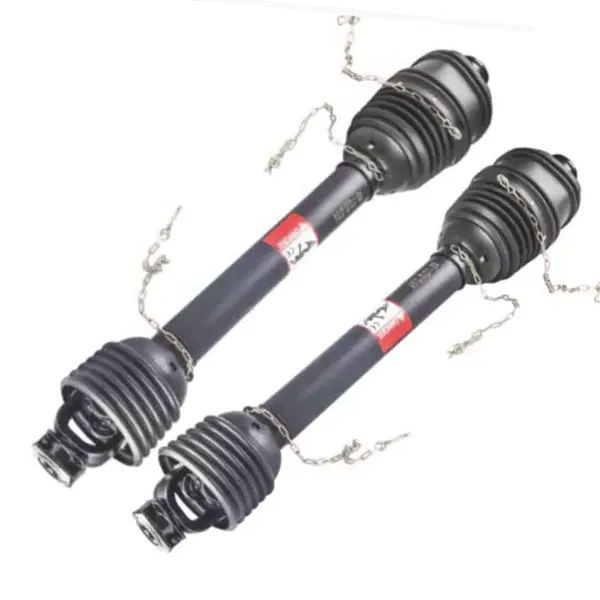

PTO shaft for Case IH round balers — clutch end and spline detail
Clutchende og splinedetalj — hurtigkobling av åk og skjoldlager.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Alternativer for inngående åk — 1.375-6 og 1.375-21 spline, tilpasset traktorens kraftuttak.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Friksjonsclutch og skjærboltkonfigurasjon — slipppunktet beskytter ballepressens girkasse.

Modelltabell — PTO-akselstørrelse og nødvendig kraft fra ballepresse

Case IH rundballepressemodeller — akselstørrelse og kraftbehov
Ballepressemodell Kraftoverføringsaksel størrelse PTO nødvendig, hk (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Ensilasje CAT4 65 (48)
RB454 rotorkutter CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH krever CAT4 eller CAT5 drivlinjer med konstant hastighet avhengig av modell, med friksjonsclutch. RB454 Rotor Cutter er den eneste varianten i denne serien som krever CAT5 med 100 hk (75 kW) effekt — hvis traktoren din er under dette tallet, bekreft ballepressens konstruksjon før du bestiller.

Constant velocity PTO shaft part number reference for Case IH round balers
Konstant hastighet kraftuttaksreferanse — CAT3 til og med CAT5, 540 og 1000 rpm basisdelnummer.

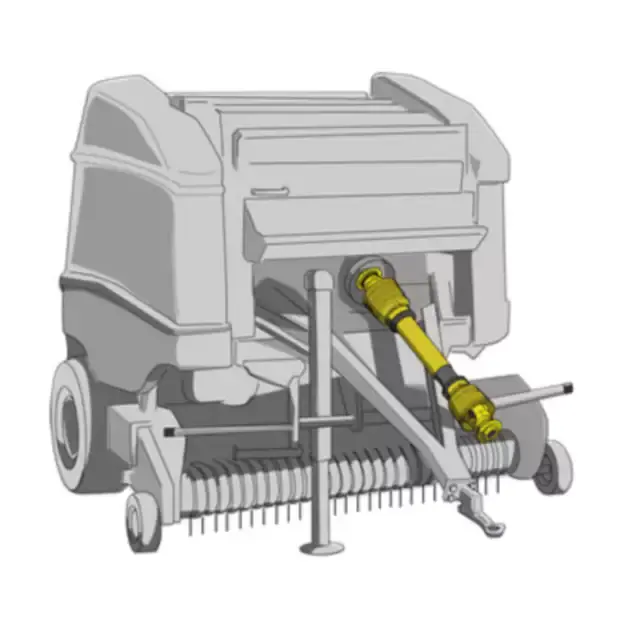

PTO shaft installed on a round baler in field operation
Feltinstallasjon — akselvinkel og skjoldklaring ved ballepressens inngang.

Constant Velocity PTO og clutch delenummer

Konstant hastighet kraftuttak — basisdelnummer etter kategori og traktorspline
CV PTO Traktor Spline Base delenummer
CAT3/540 1,375-6 71R4121UCW07000
CAT4/540 1,375-6 71R6121UCW07000
CAT4/1000 1,375-21 71R6121UCW08000
CAT5/540 1,375-6 71R8121UCW07000
CAT5/1000 1,375-21 71R8121UCW08000
FT friksjonsclutcher for 1.375-6 spline-inngang
Universell størrelse Dreiemoment (N·m) Delenummer
CAT3 / S4 1000 6QE344901R
CAT3 / S4 1000 635E41203R
CAT4 / S6 1800 663H53403R
CAT5 / S8 1450 6LM453003R

Delenummer ovenfor er referansepunkter for å tilpasse akselen til kombinasjonen av ballepresse og traktor. Hvis din ballepressen bruker en annen redskapshalvdel eller traktorstubben er en 1.750-20 spline, send modellen og vi vil bekrefte riktig kombinasjon. Jo bredereKraftoverføringsaksel for rundballepresserutvalget dekker også andre merkevarer til ballepresse.

Hva avgjør om skaftet passer og varer

  1. Match drivlinjekategorien til ballepressemodellen

    CAT4 og CAT5 er ikke utskiftbare i dette området. RB444, RB454 og RB455A kjører CAT4; RB464, RB554 og RB564 kjører CAT5; RB454 Rotor Cutter krever også CAT5. Montering av en CAT4-aksel til en ballepresse som krever CAT5 etterlater leddet undervurdert ved vendeteigen, som er der de fleste for tidlige feil starte.

  2. Tilpass innmatingslinjen til traktoren, ikke ballepressen

    Pressesiden er festet av redskapet, men traktorsiden avhenger av traktoren du bruker. 1.375-6 er den vanlige 540 rpm stubben; 1.375-21 er 1000 rpm stubben; 1.750-20 vises på høyere effekt traktorer. Å sende traktormodellen og kraftuttaksbildet er den raskeste måten å bekrefte hvilket åk som skal passe. Hvis du også oppdaterer redskapsdrevet, seKraftoverføringsakselkategori for hele utvalget.

  3. Still friksjonsclutchen til pressen, ikke til traktoren

    Friksjonsclutchen er der for å skli før ballepressens girkasse tar en sjokkbelastning. En clutch satt for høyt vil overføre støtet rett inn i girkassen; satt for lavt, glir den under normal ballepressing. FT clutchtabellen ovenfor gir referansemomentet per universell størrelse — 1 000 N·m for CAT3/S4, 1 800 N·m for CAT4/S6 og 1450 N·m for CAT5/S8.

  4. Sjekk akselvinkel og skjoldklaring på vendeteigen

    Et ledd med konstant hastighet tåler en større dreievinkel enn et standard universalledd, men skjoldet trenger fortsatt klaring ved full lås. Hvis akselen bunner ut eller skjermen kommer i kontakt med draget ved nes vil skjøten svikte tidlig uavhengig av karakter. Bildet ovenfor viser målvinkelen ved presseinngang. For ballepresser fra andre produsenterKraftoverføringsaksel for Krone rundballepressersiden viser de tilsvarende referansepunktene.

Send din ballepressemodell og traktor PTO Spline

Fortell oss ballepressemodellen (RB444 til RB564) og traktorens kraftuttak (1.375-6, 1.375-21 eller 1.750-20). Vi vil bekreft drivlinjekategori, clutchmoment og aksellengde, og returner et tilbud direkte fra fabrikken - vanligvis innen 24 timer. Egendefinerte lengder og skjoldkonfigurasjoner er tilgjengelige. Hvis redskapet ditt bruker en ikke-standard girkasse, denlandbruksgirkasserekkevidde kan også være aktuelt.
